一、Zcanpor的介绍：

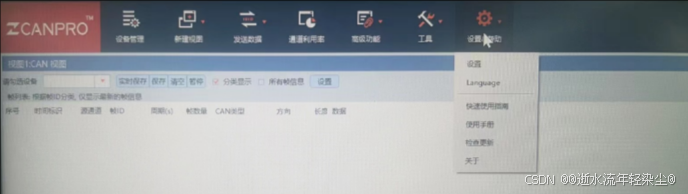

        ZCANPRO是广州致远电子有限公司出品的CAN/CANFD系列产品的配套软件，可进行原始数据收发、数据回放、高层协议分析等操作，进行CAN总线测试、监控、诊断、开发工具。软件主界面分为工具栏、子视图和基本界面操作三大部分，具体如下：

1. 工具栏：包括的功能有设备管理、新建视图、发送数据、通道利用率、高级功能，工具，设置&帮助等模块

2. 子视图：上图所示主界面所示，子视图占据了整个界面的大部分区域，用于展示收发的报文，通过点击工具栏上的“新建视图”，可以看到可添加的视图有CAN视图、DBC视图、CANopen视图、SAE J1939视图、DeviceNet视图和UDS视图，默认打开的是CAN视图，您可根据实际情况选择相应的视图；

3. 界面缩放：软件在非最大化的情况下，可拖动右下角的三角形进行界面缩放，出于体验效果考虑，软件尺寸会有所限制。

二、Zcanpor的安装：

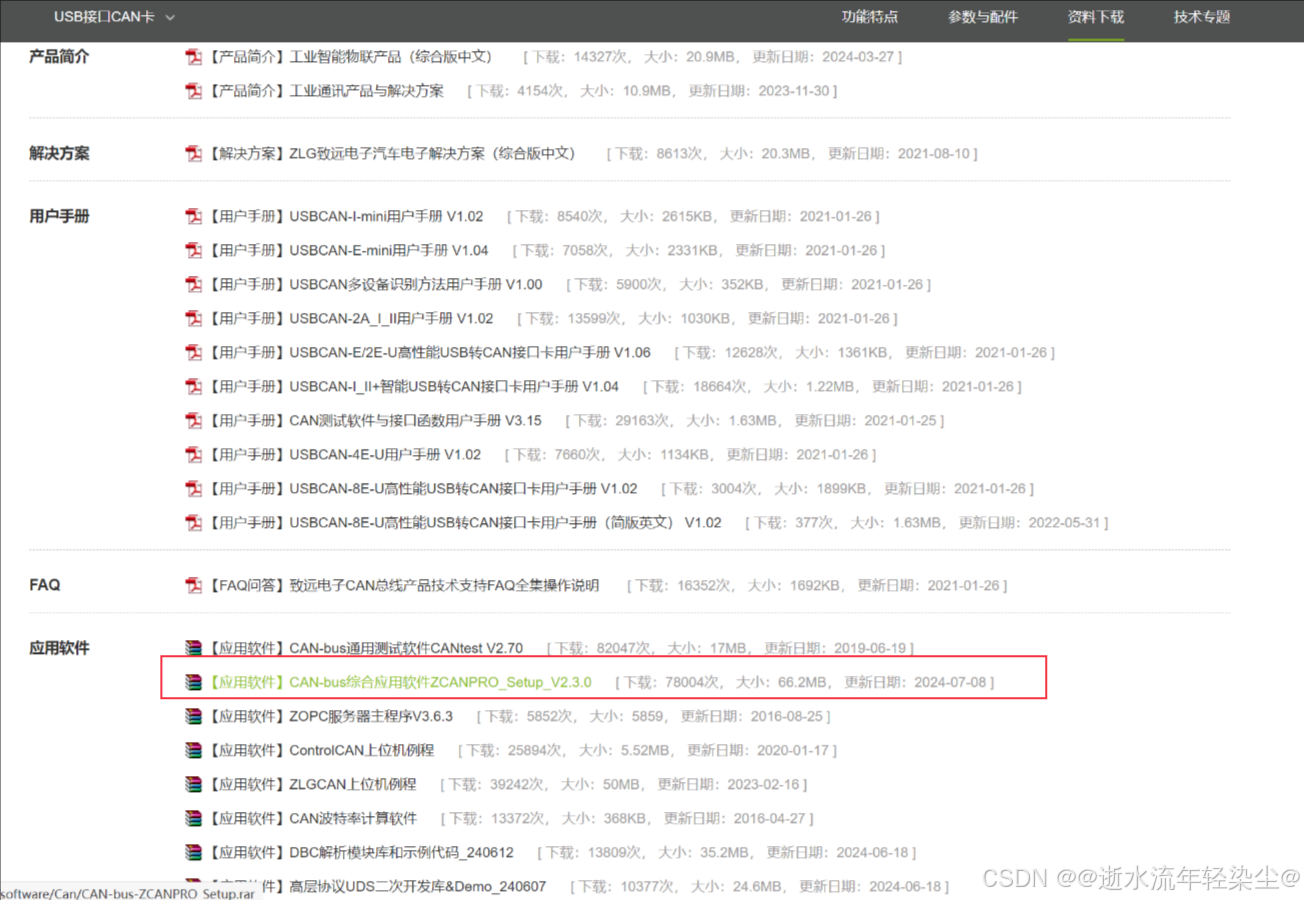

1.官方下载地址：USB接口CAN卡-广州致远电子股份有限公司

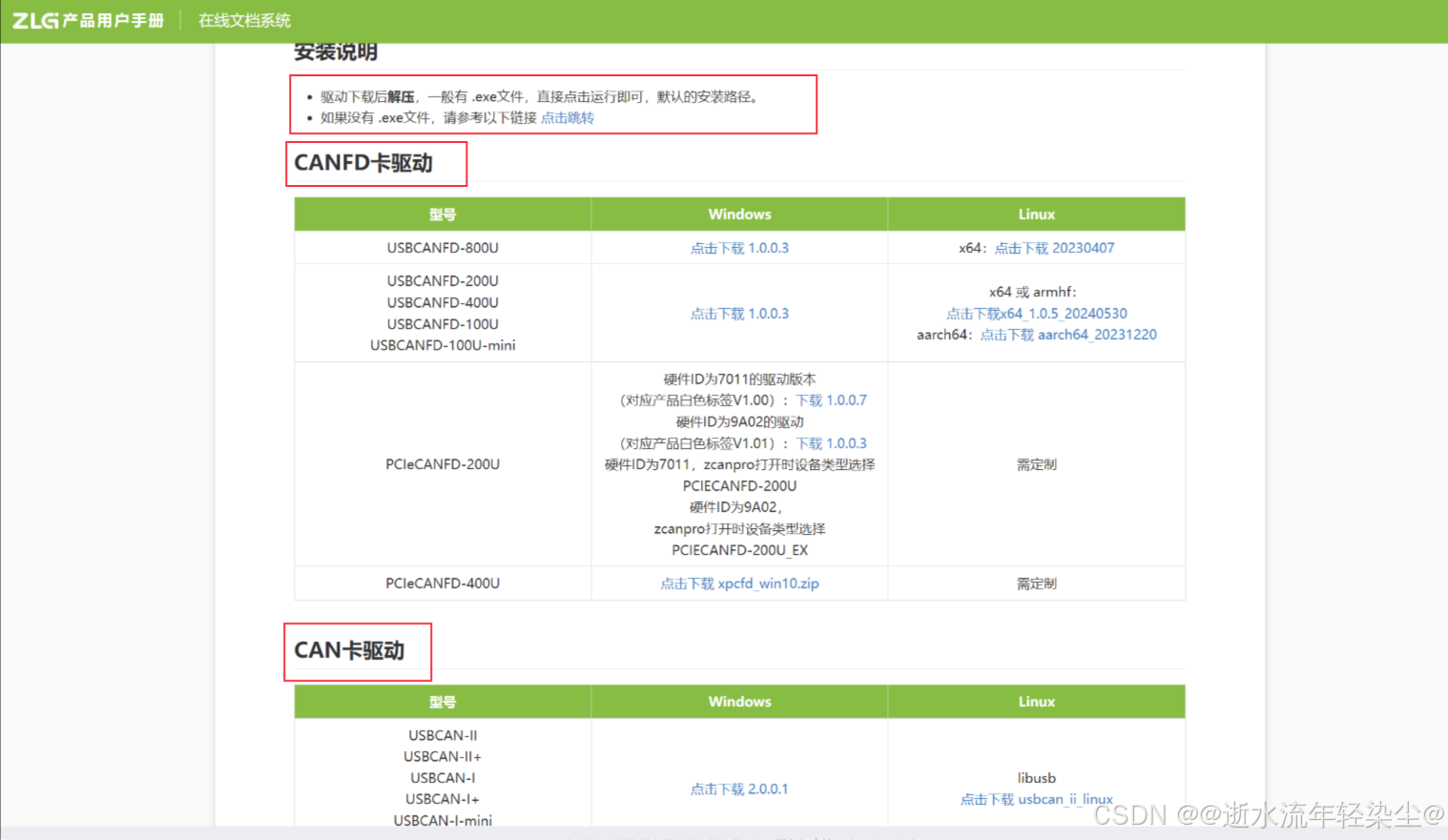

2.驱动官网链接：解决方案在线文档

本人使用的USBCANFD-200U设备，大家可根据自己的设备下载对应的驱动。
请注意：下载方法————请先按照您当前产品型号，以及电脑操作系统，右击“驱动”，选择【链接另存为】将驱动程序保存到本地！

三、Zcanpor的配置：

1.设备管理

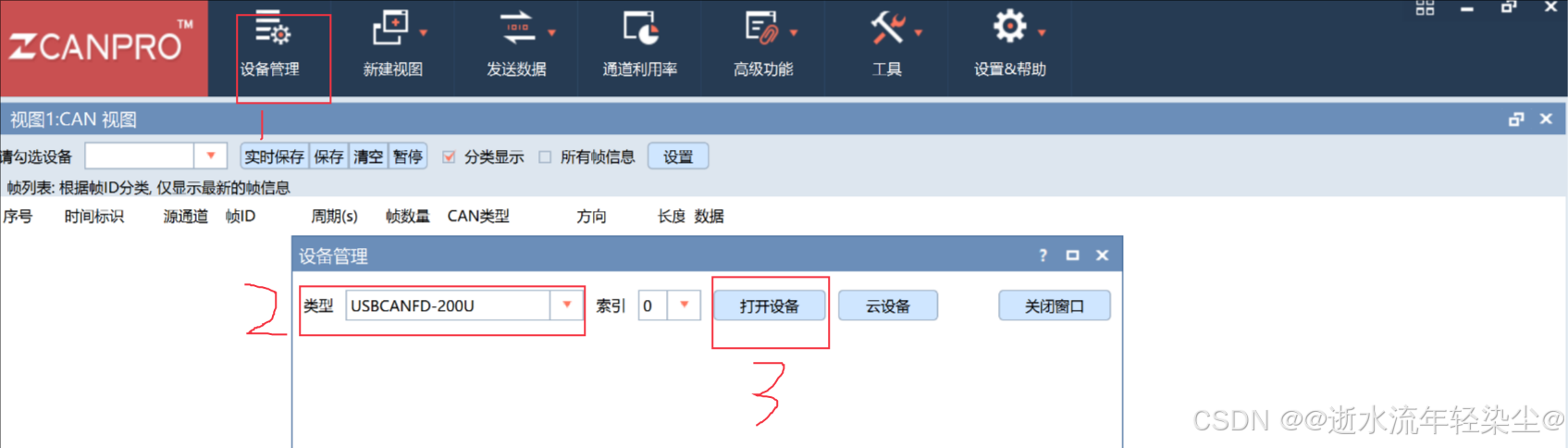

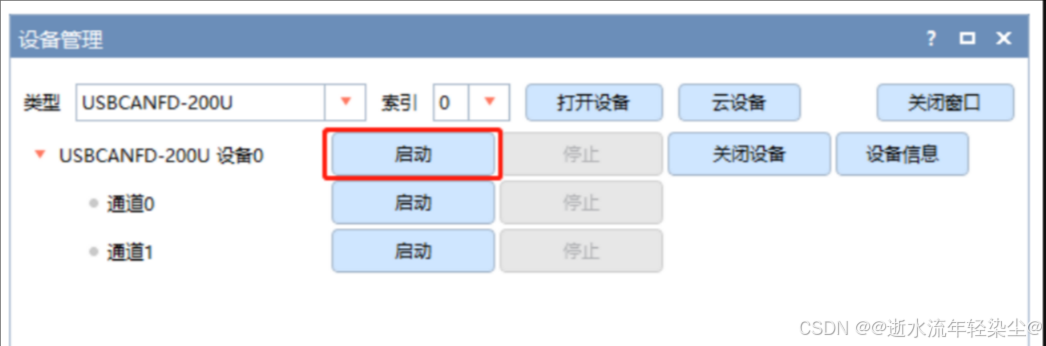

连接好设备后，打开上位机，点击“设备管理”，选择设备类型为USBCANFD-200U　（根据自己手中的硬件选择），然后点击打开设备，下方会显示出设备的所有CAN通道。选择你需要打开的通道，点击“启动”。

2.选择CAN、CANFD

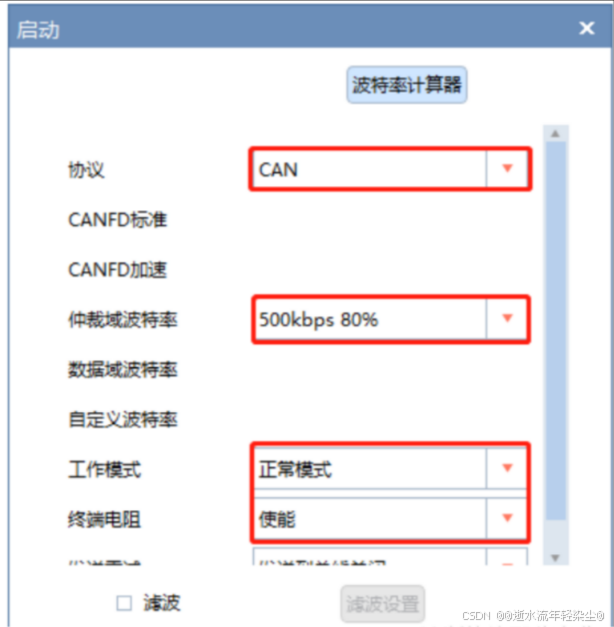

3.弹出的“启动”窗口，选择CAN的协议类型、波特率等功能（根据项目实际情况选择）

4.新建视图

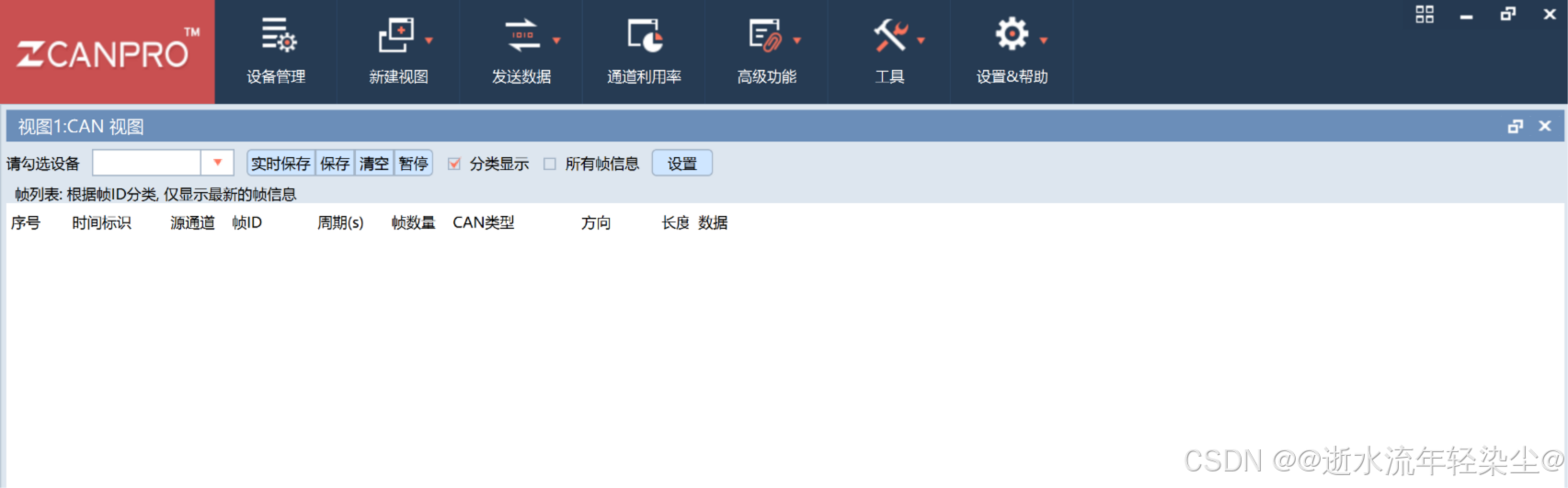

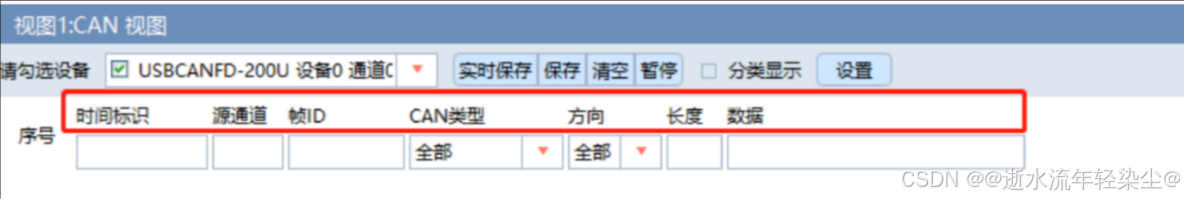

5.CAN视图

6.DBC视图

四、Zcanpor的模块：

1. 设备管理模块：

   1. 设备的连接类型
   2. 索引，打开设备
   3. 波特率
   4. 协议
   5. 工作模式

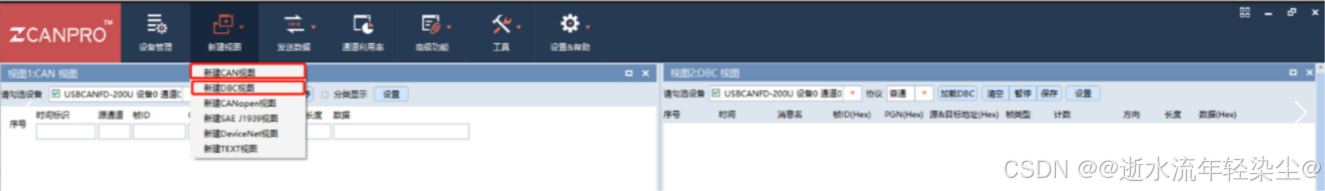

2. 新建视图模块

   1. 新建CAN视图
   2. 新建DBC视图
   3. 新建CANopen视图
   4. 新建TEXT视图
   5. 新建SAE J1939视图
   6. 新建DeviceNet视图

3. 发送数据模块

   1. 普通发送
   2. DBC发送
   3. DBC发送(信号变化)
   4. 文件发送

4. 通道利用率

   1. 总线利用率
   2. 当前速率和当前利用率

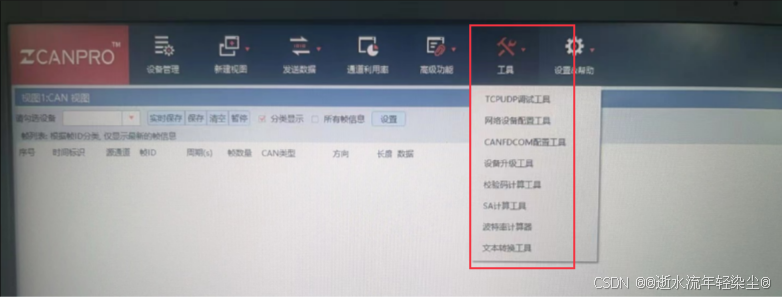

5. 高级功能

6. 工具

7. 设置&帮助

五、Zcanpor发送报文：

1.普通发送

        打开通道后，点击发送数据，选择普通发送

2.DBC发送

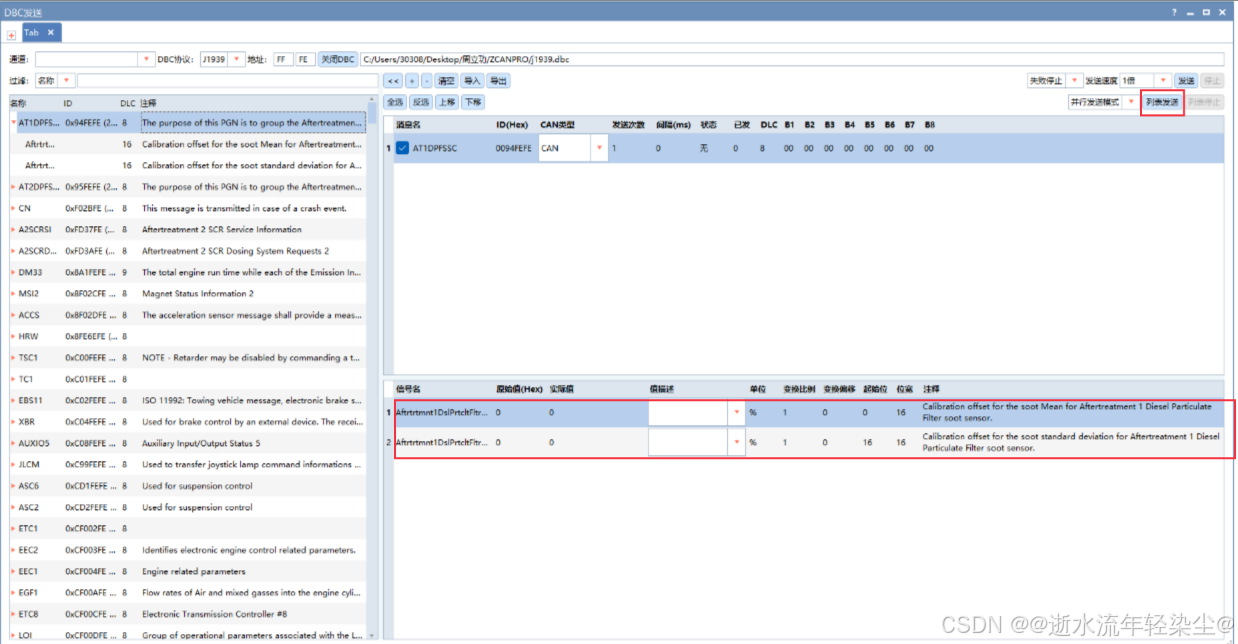

        加载DBC文件，添加ID，选择相应的信号，修改数值，点击列表发送

3.UDS诊断发送

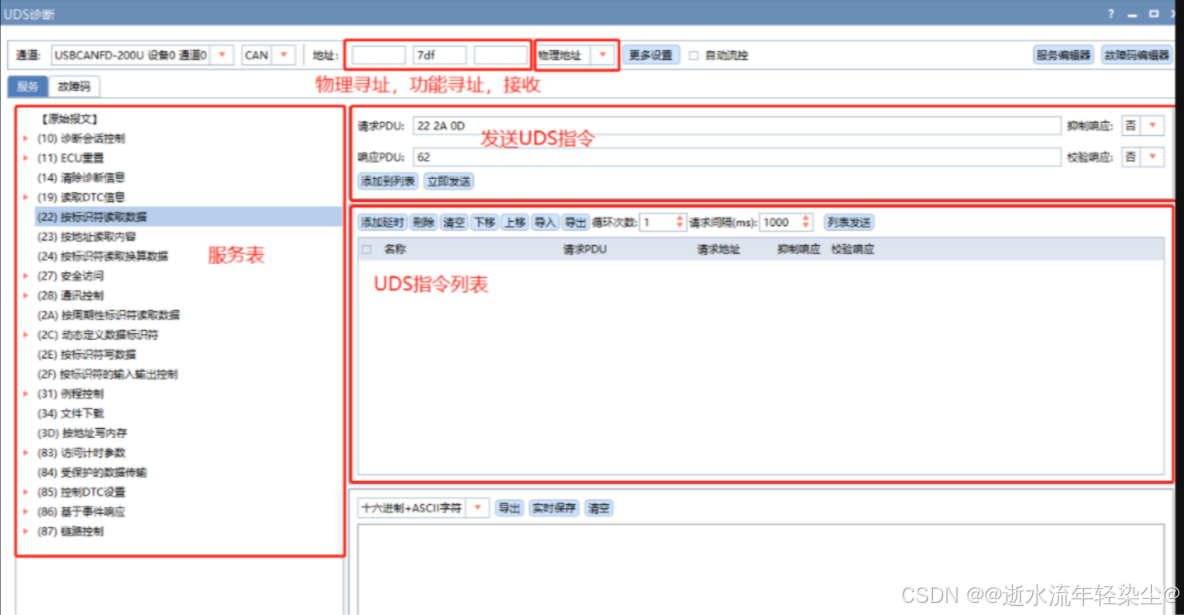

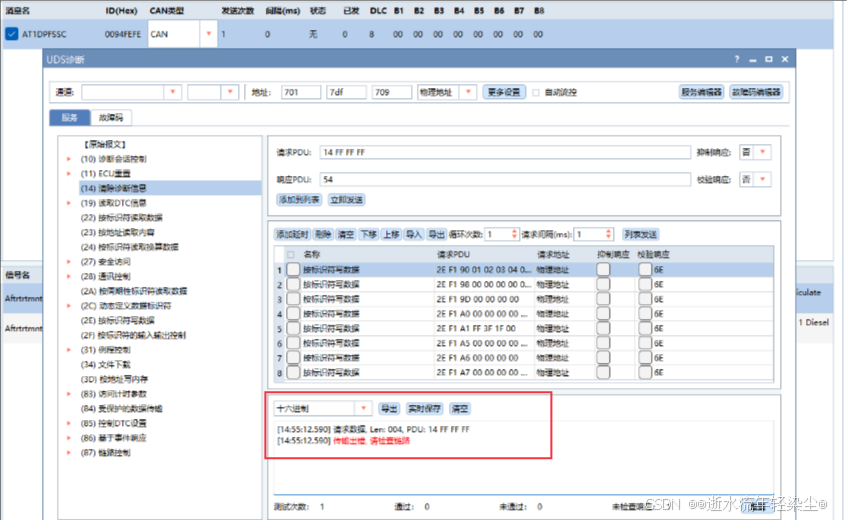

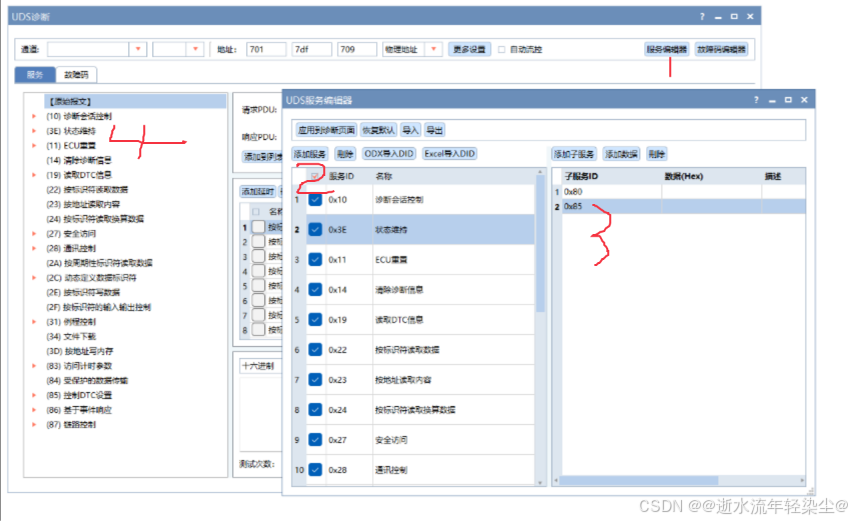

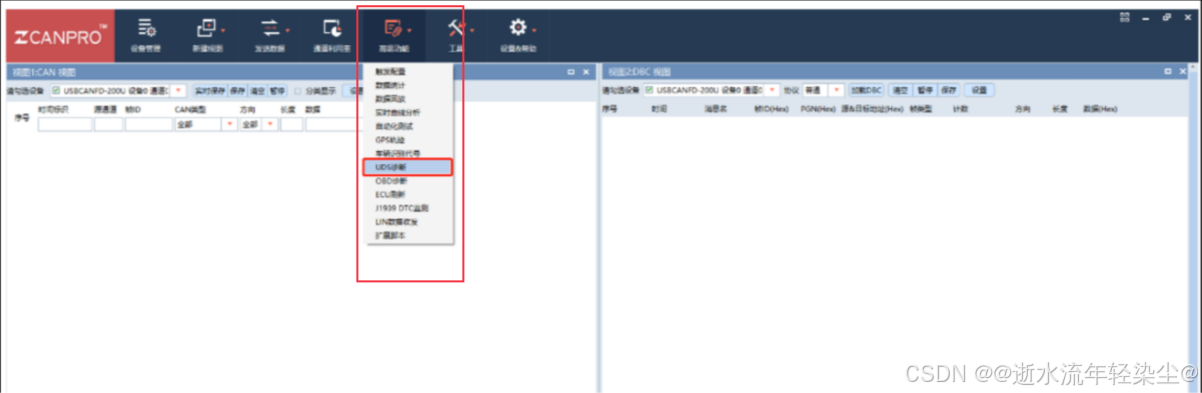

        打开高级功能后，点击UDS诊断，选择对应的服务和地址

六、Zcanpor接收报文：

七、Zcanpor自定义发送报文：

1.自定义——普通发送

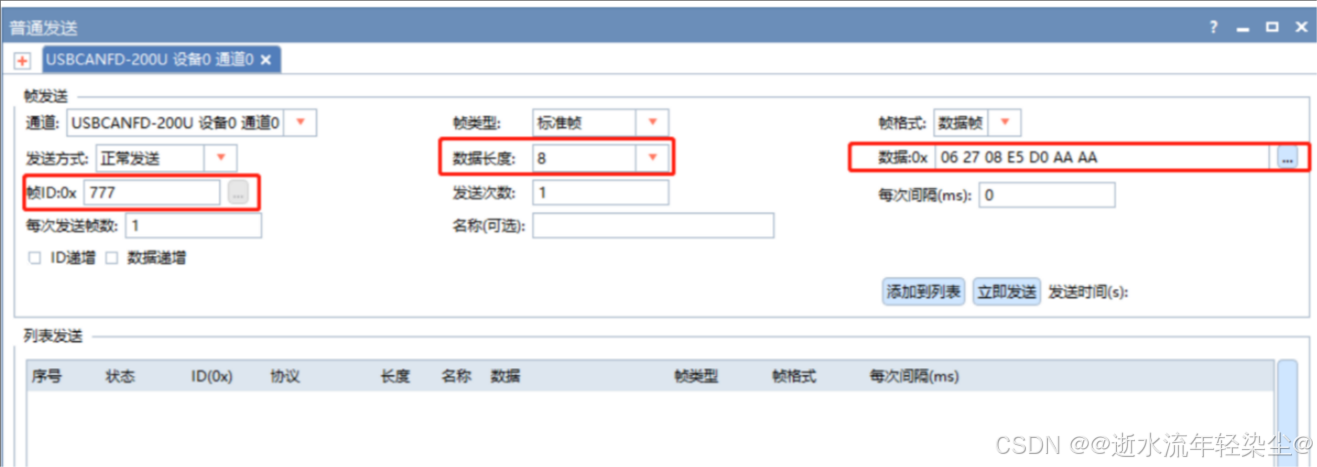

        1、打开通道后，点击发送数据，选择普通发送

        2、填写发送的ID，长度，具体数据，间隔时间

        3、发送次数（1代表发送一次，0代表不发送，-1代表无限次）

八、Zcanpor周期发送：

        周期发送或状态维持和保持，在服务编辑-添加服务和子服务-应用到诊断页面

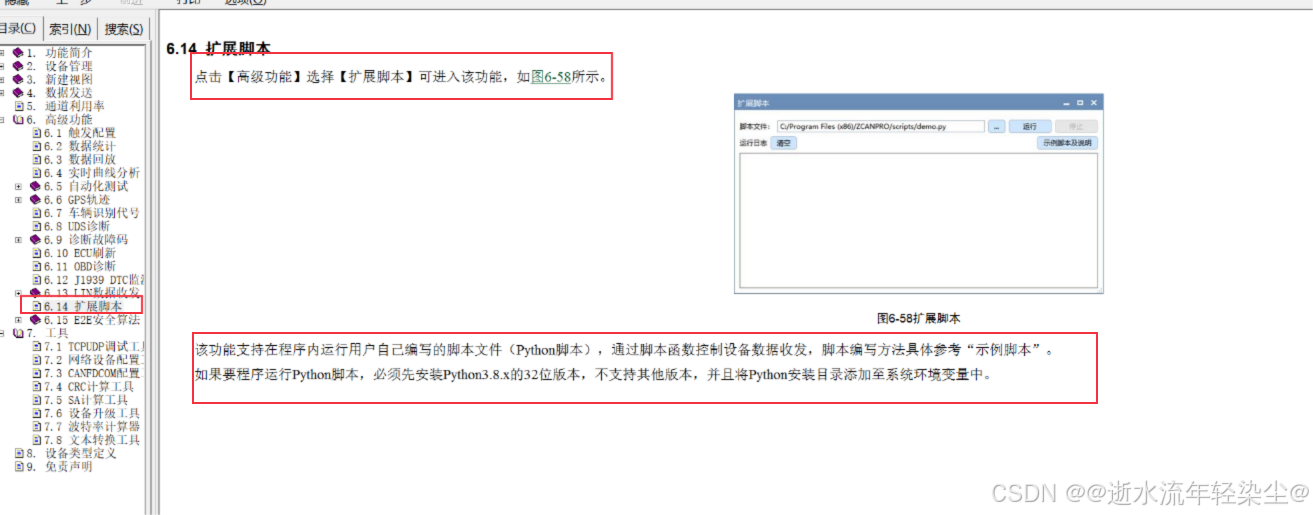

九、Zcanpor脚本管理：

十、Zcanpor的缺点：

        周立功CAN总线分析仪可能更适合预算有限或特定应用需求的用户，而CANoe则以其强大的功能和广泛的支持在专业领域内享有较高声誉。选择哪种工具取决于用户的具体需求、预算以及所在行业的标准和实践。
