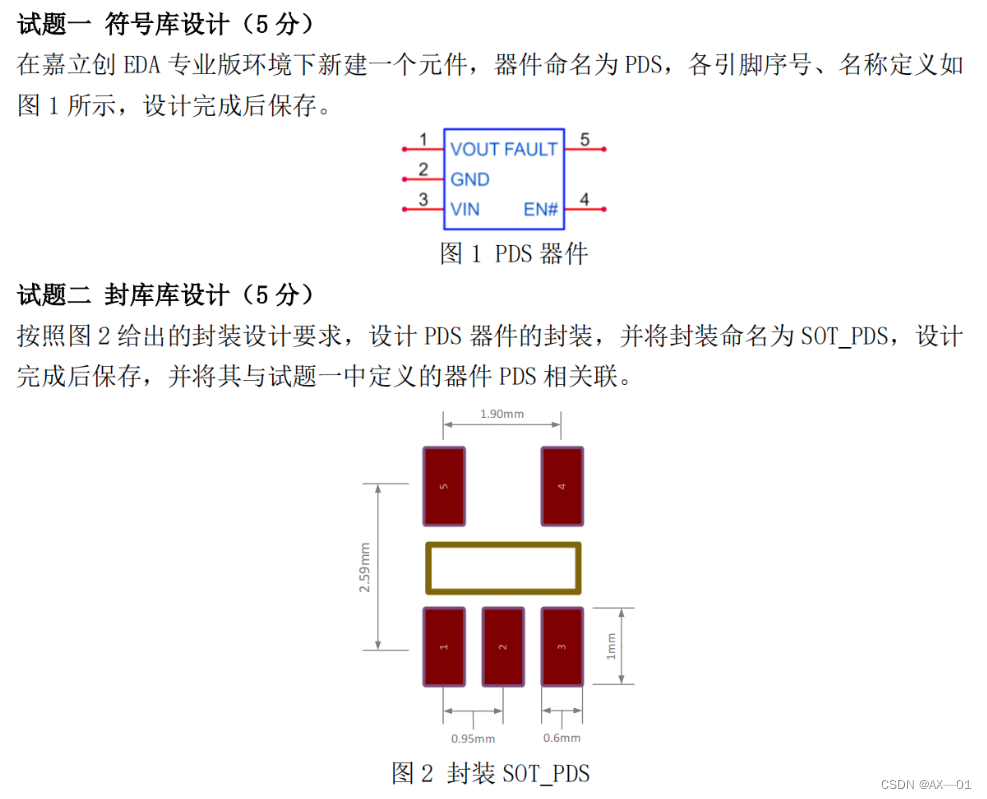

以蓝桥杯第14届EDA组省赛题举例,题目如下:
符号库设计过程不再赘述。

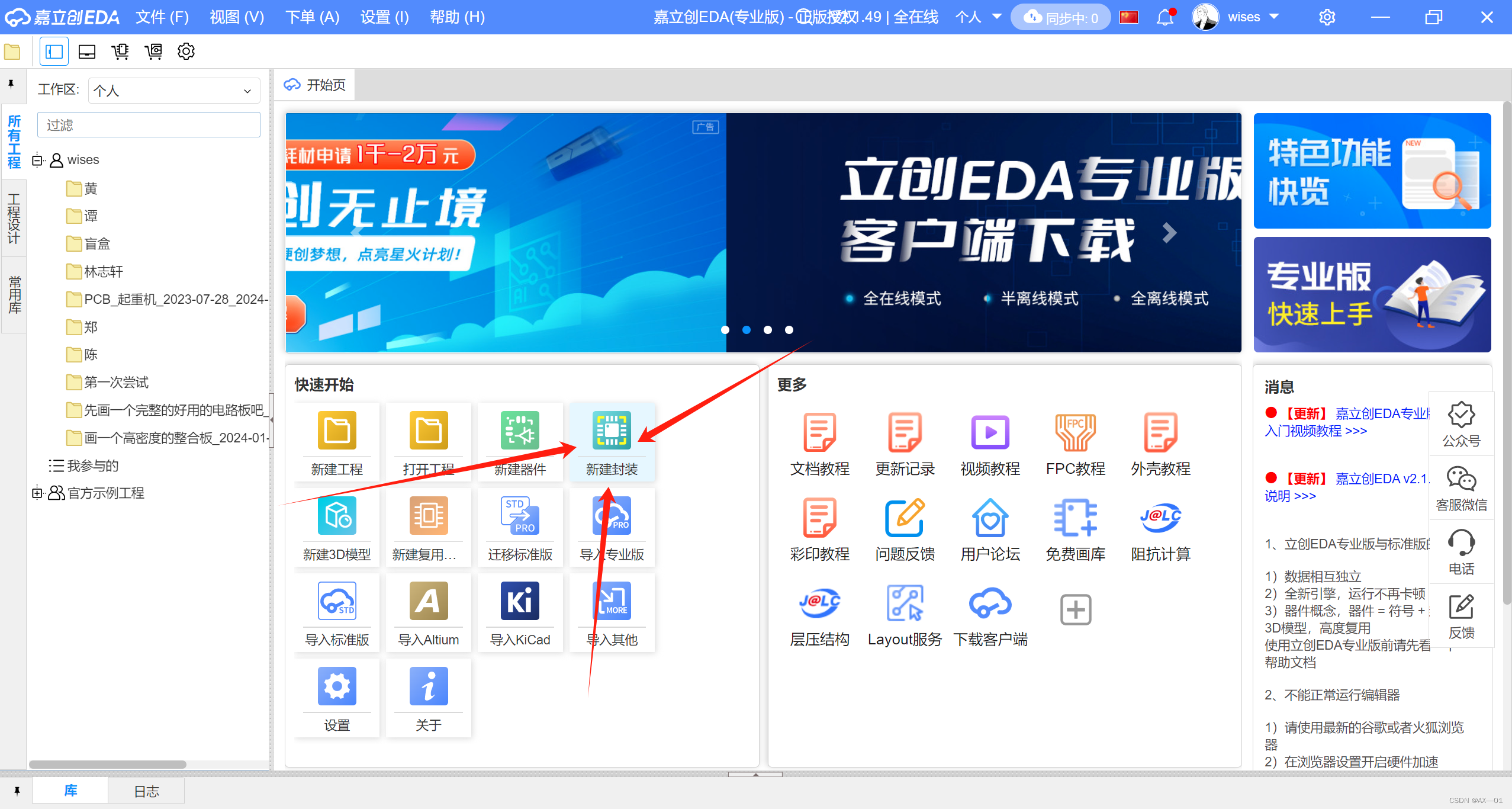

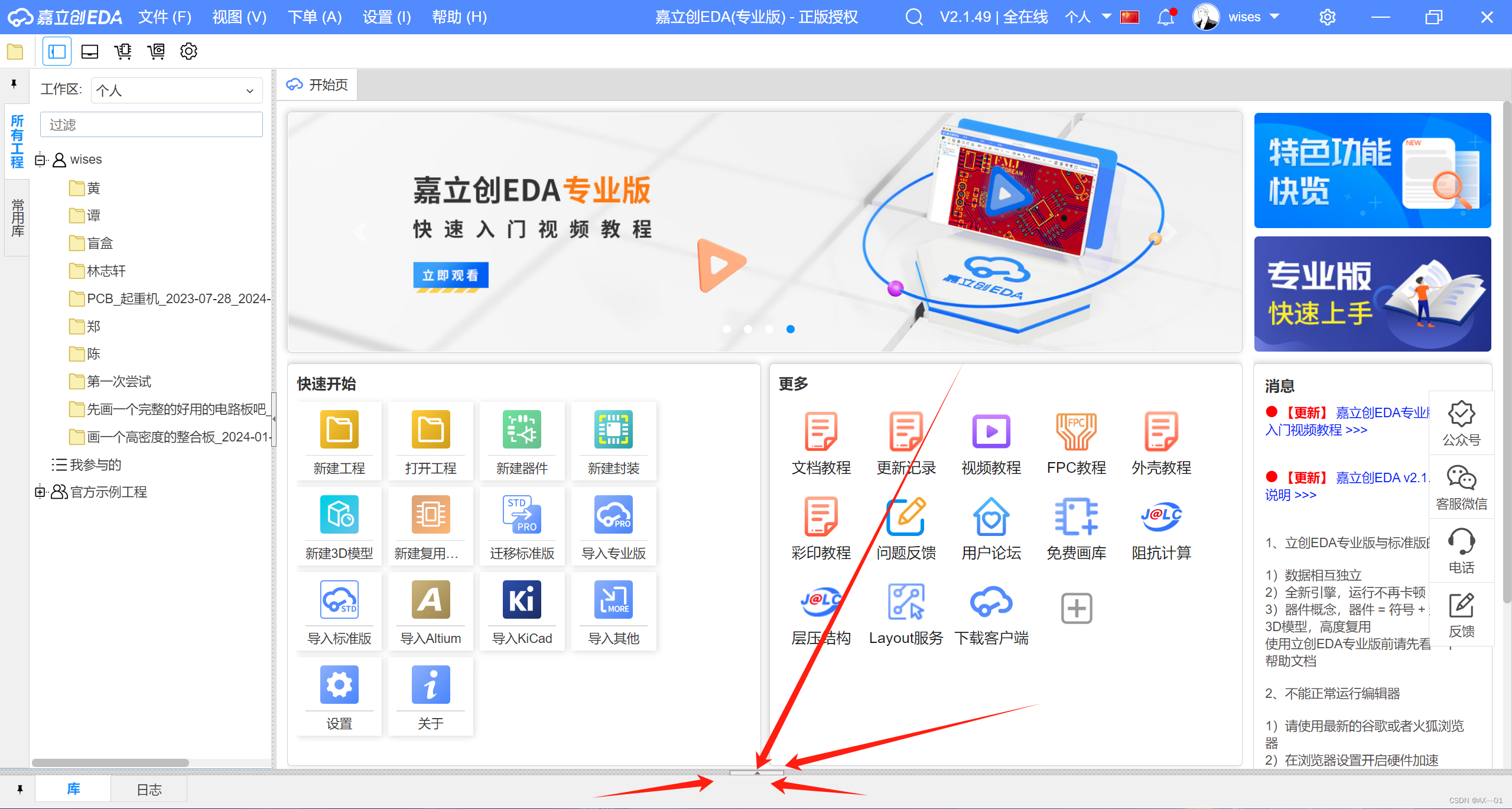

Step1:嘉立创EDA专业版的开始页找到新建封装

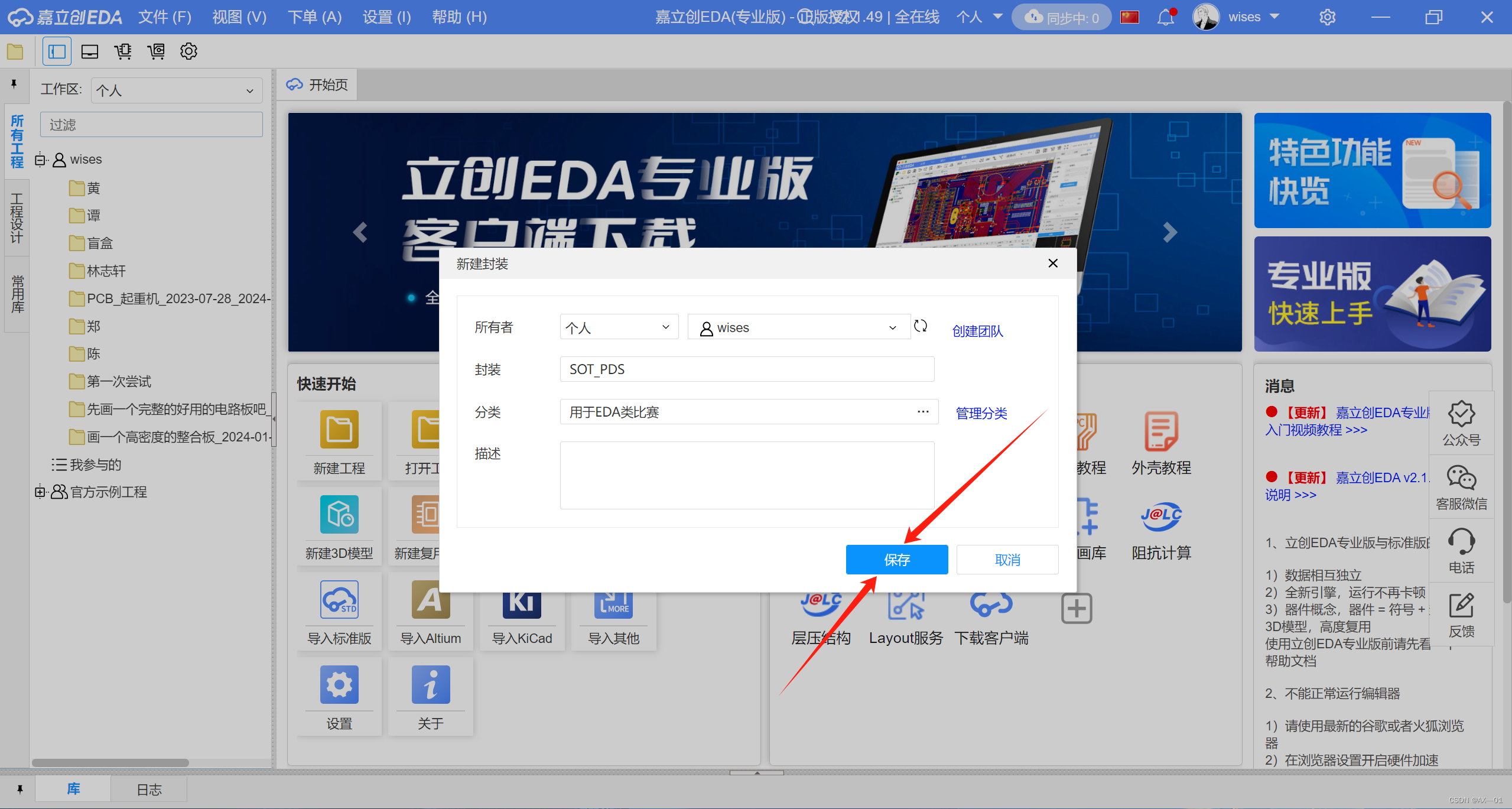

Step2:写入基础信息,保存进入设计。

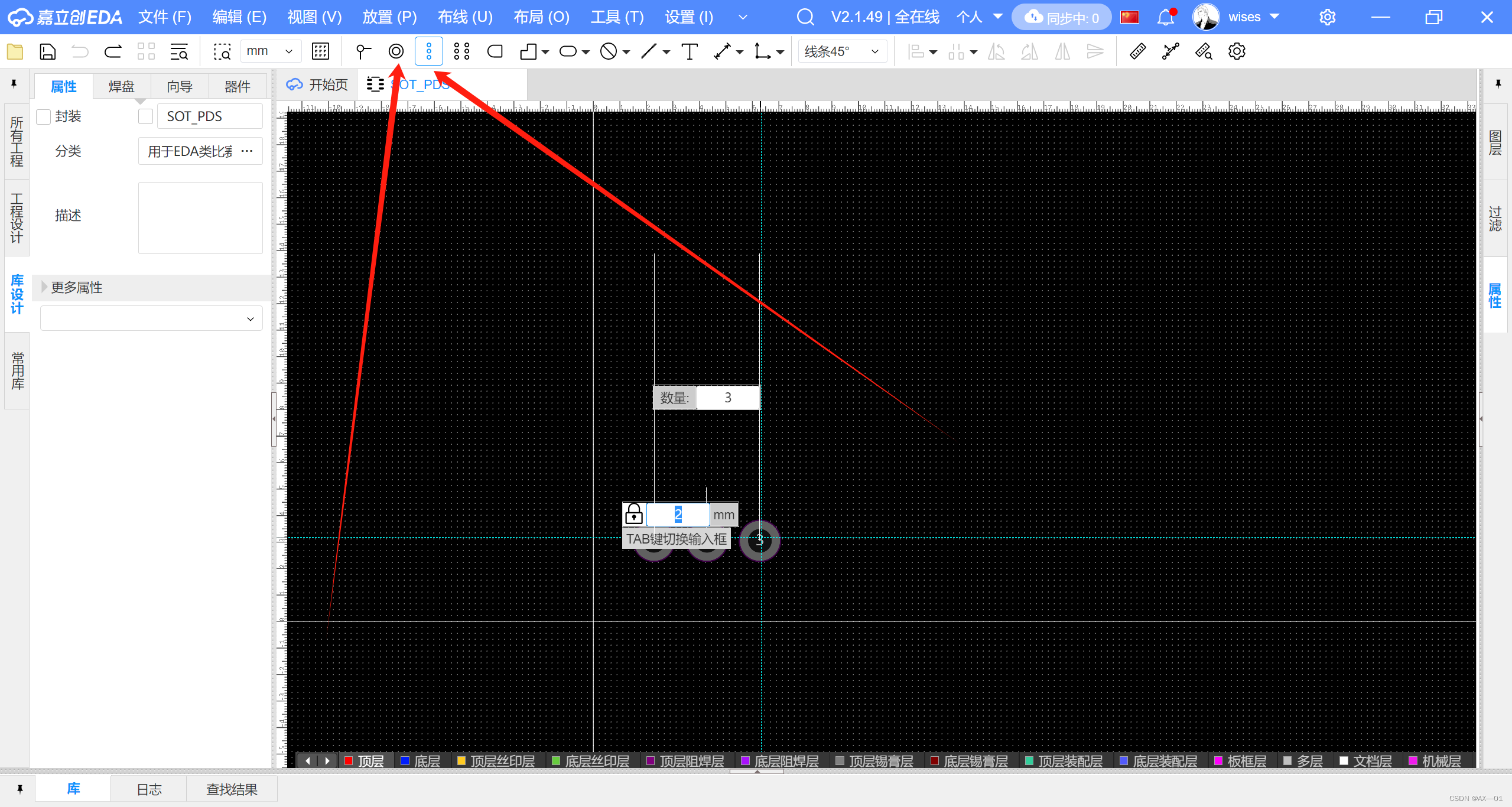

Step3:随便摆5个焊盘
Step4:调整焊盘属性

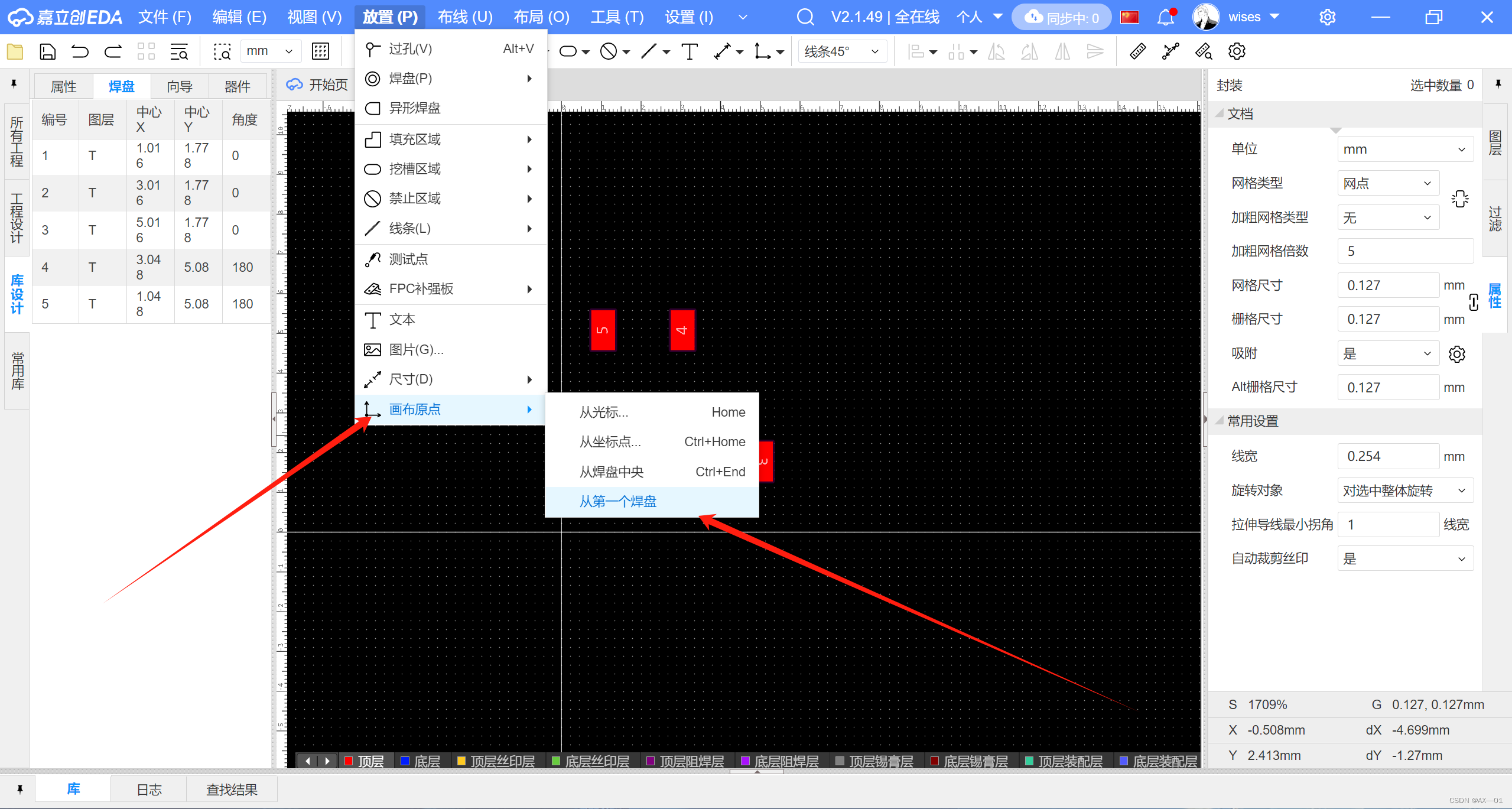

Step5:将画布原点设置在第一引脚

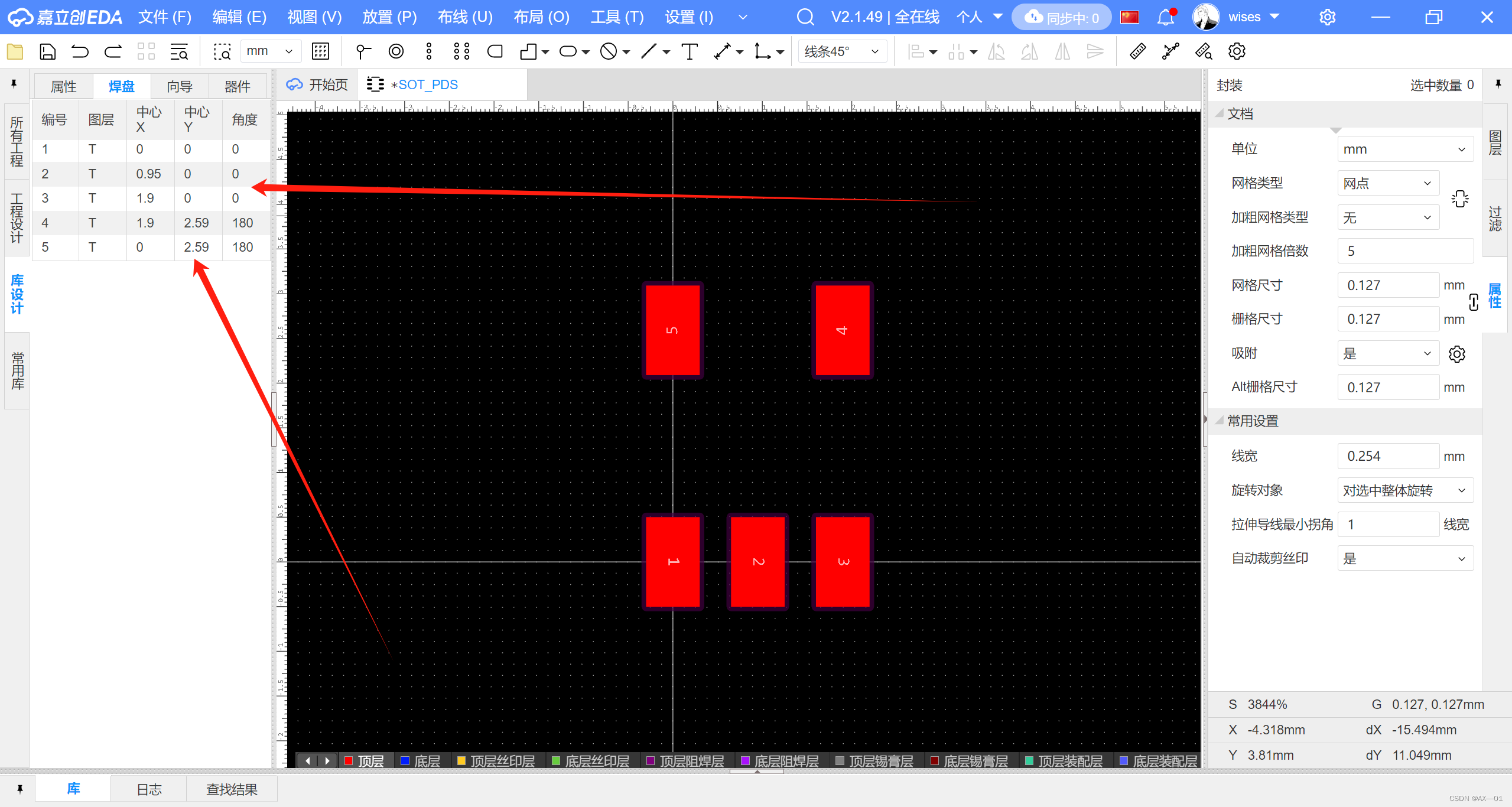

Step6:根据需求调整对应焊盘的坐标

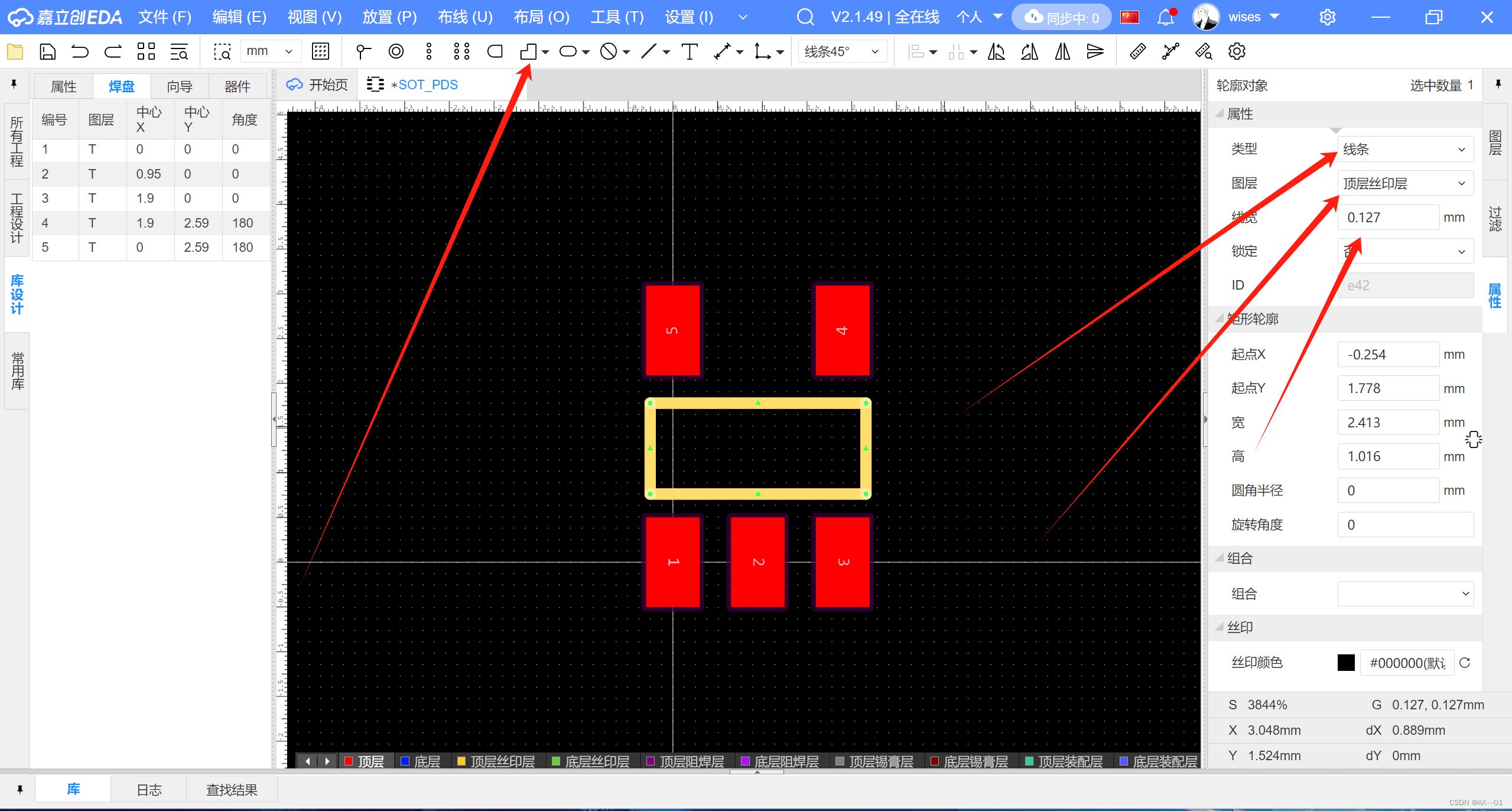

Step7:画个矩形的框并对其属性进行对应设计。
保存,结束设计。
接下来,进行元件符号与封装的关联。

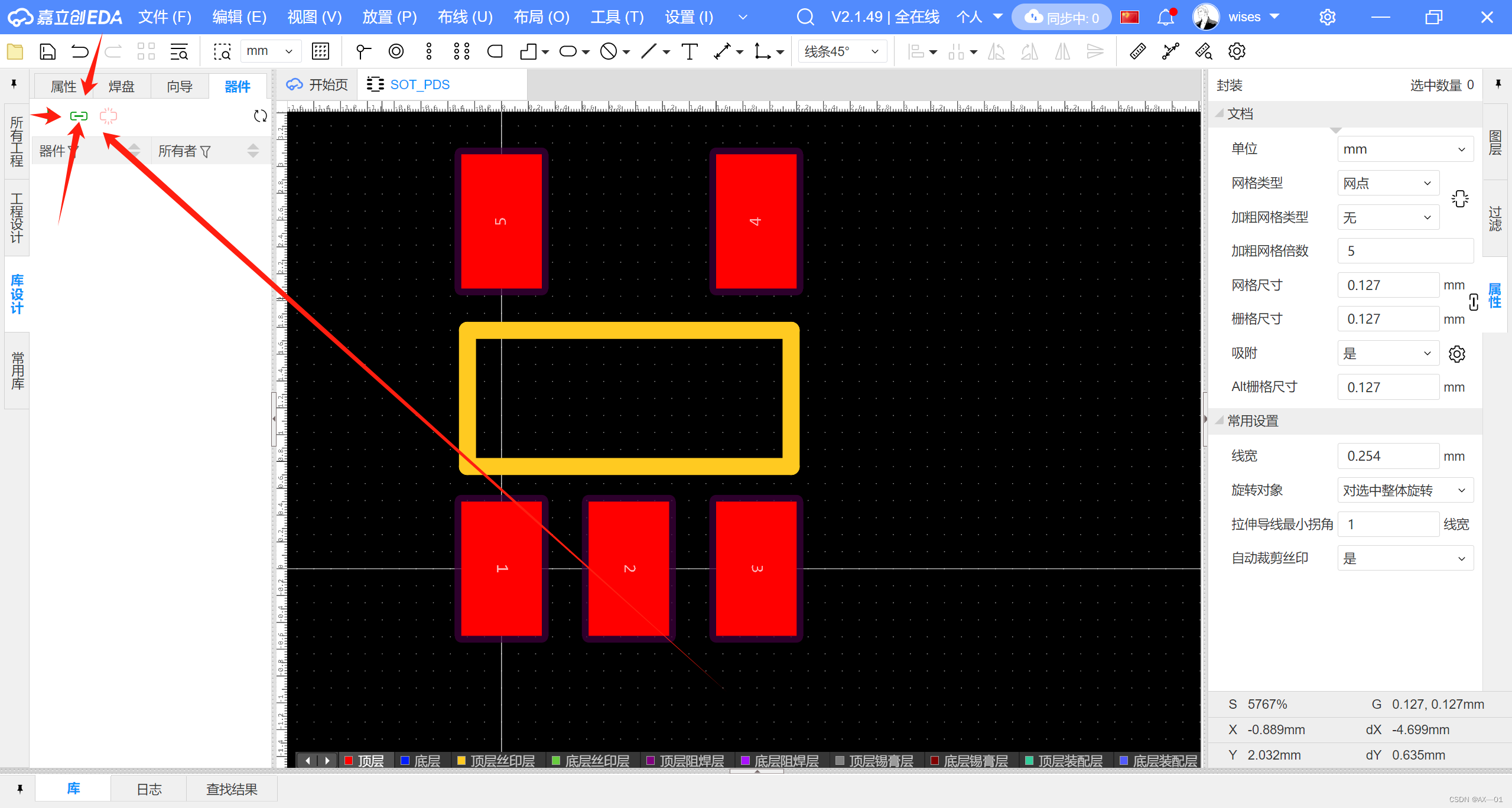

1.点击此处

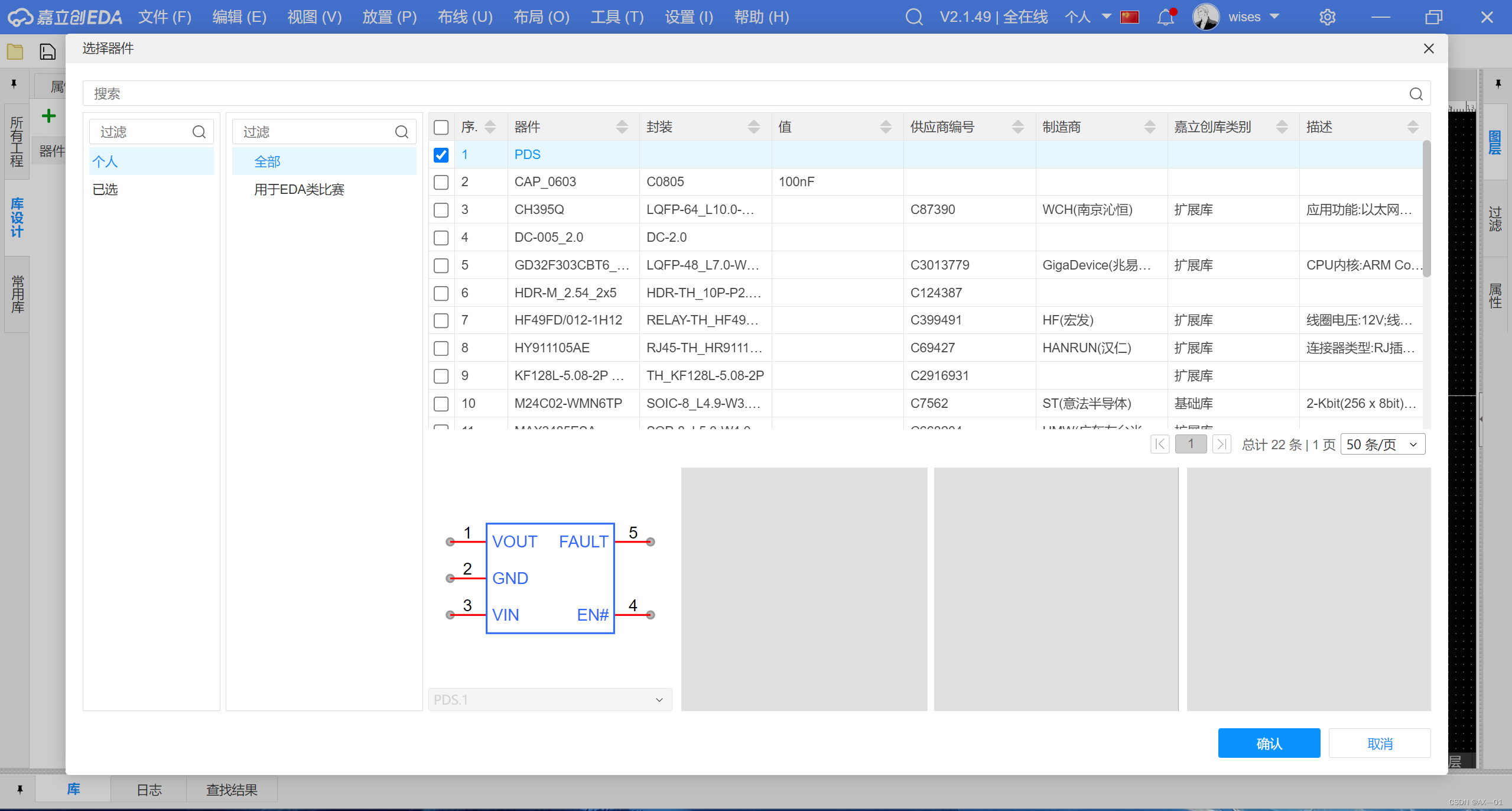

2.选择我们已经设计好的元器件进行关联。
3.将下方的状态栏提起来就可以找到我们设计的元器件了。
