嘉立创EDA专业版-符号库设计

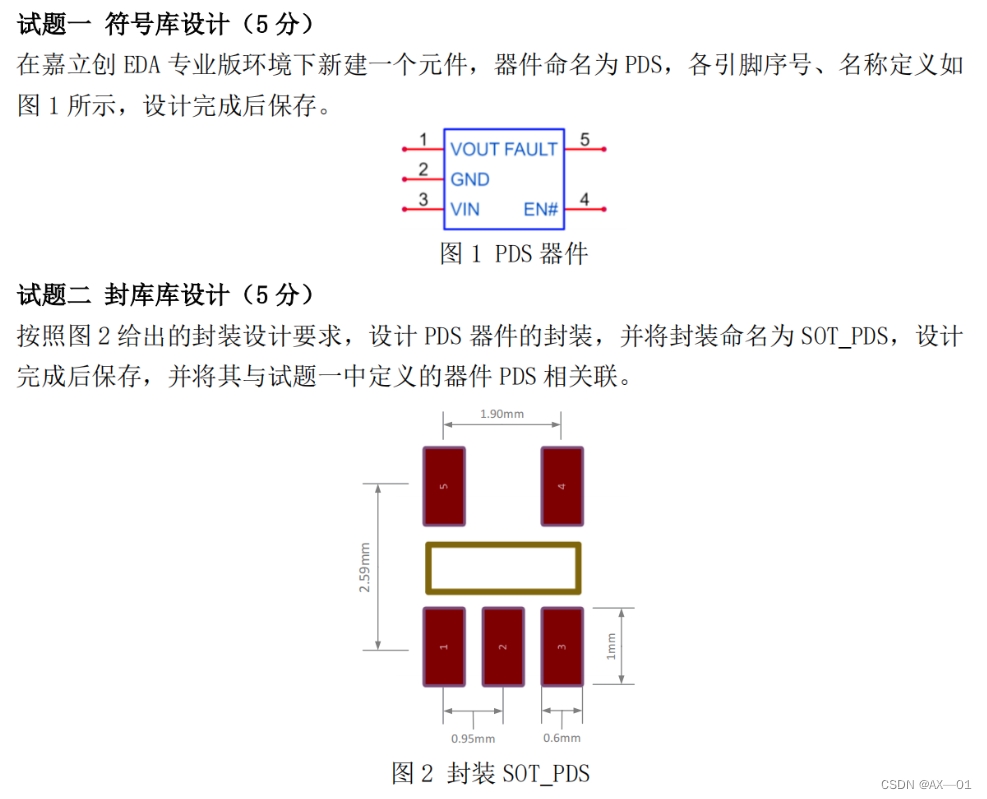

以蓝桥杯第14届EDA组省赛题举例，题目如下：

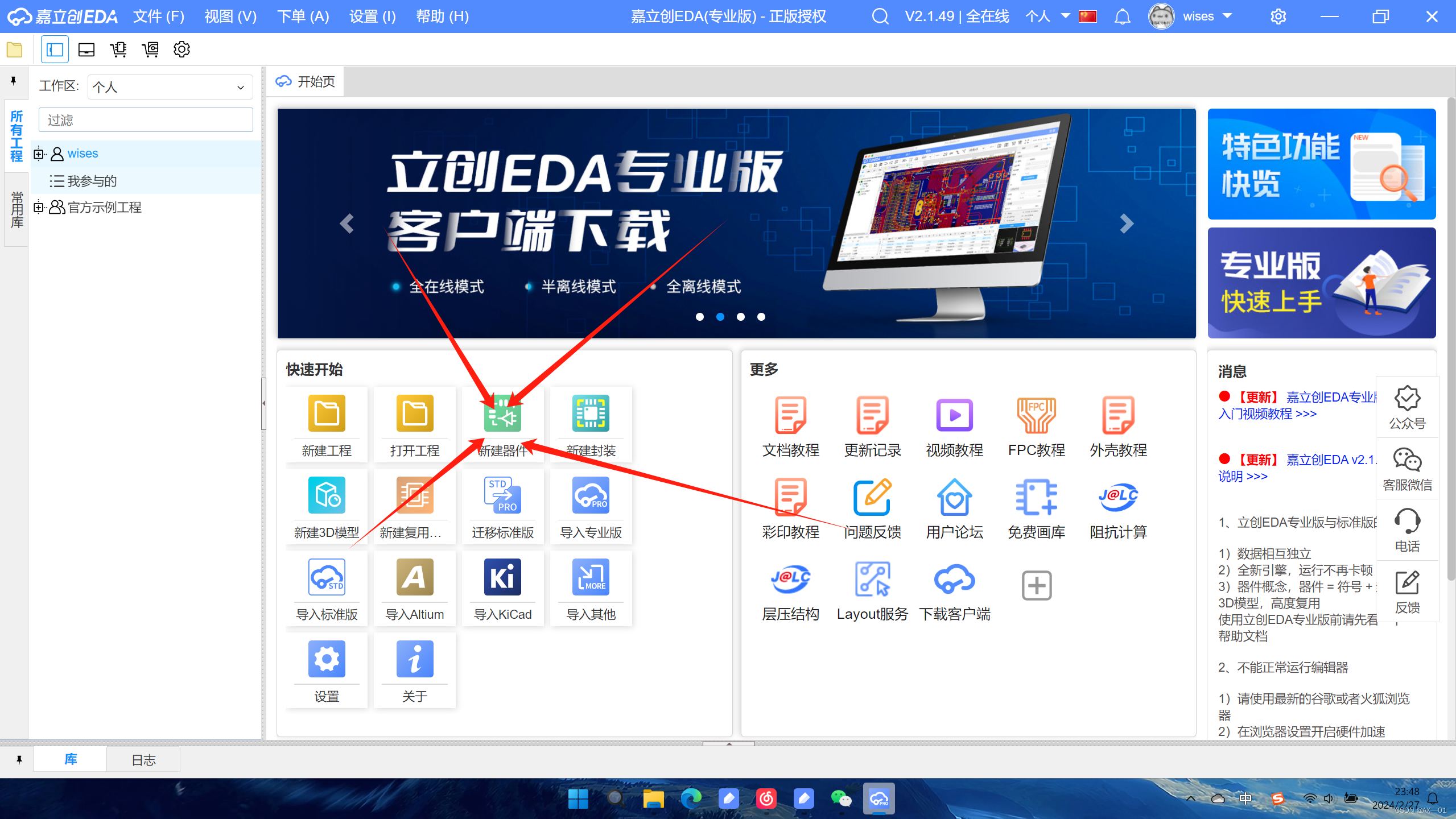

Step1：嘉立创EDA专业版的开始页找到新建器件并左键点开。

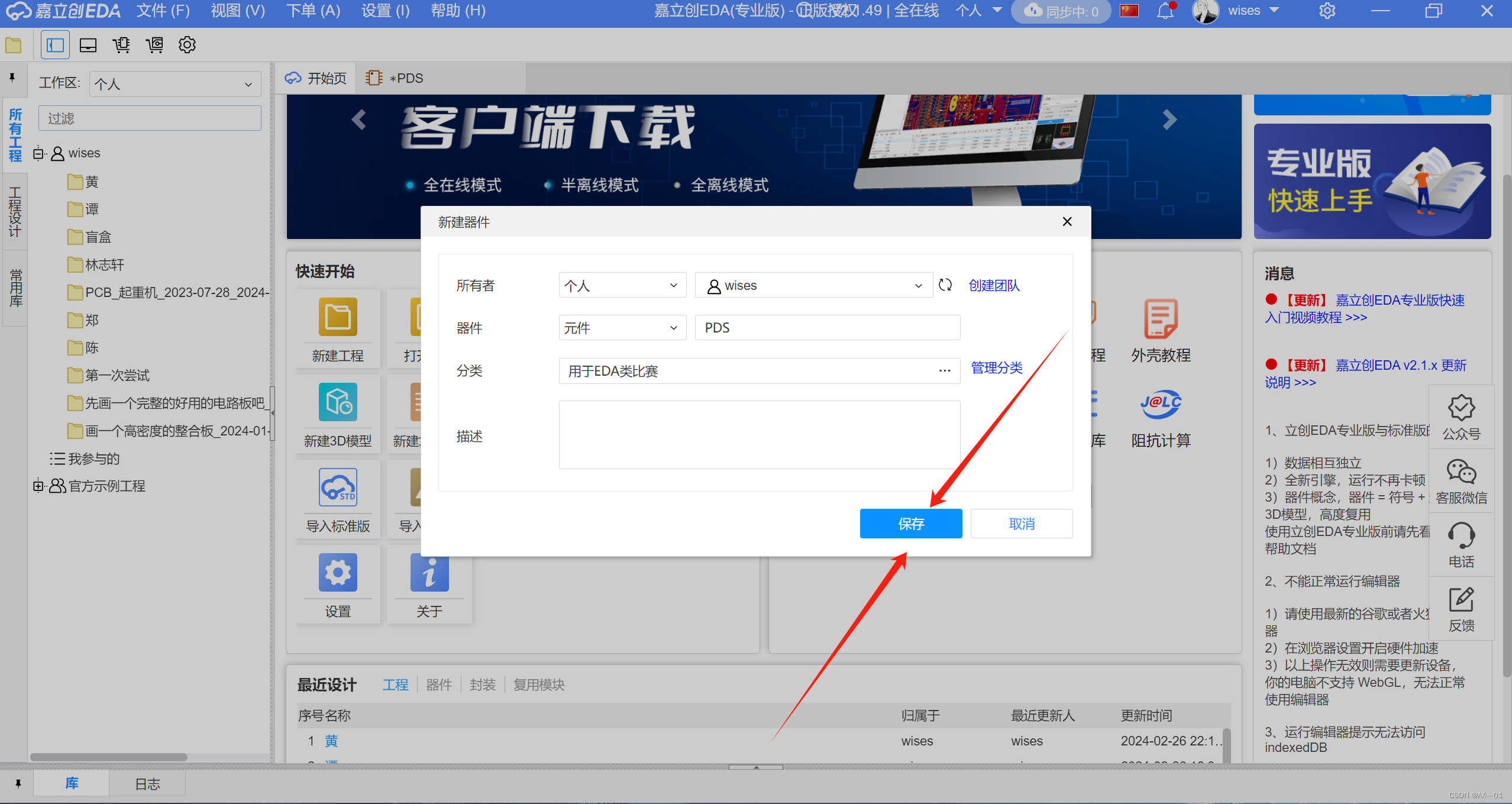

Step2：写入基础信息，保存进入设计。

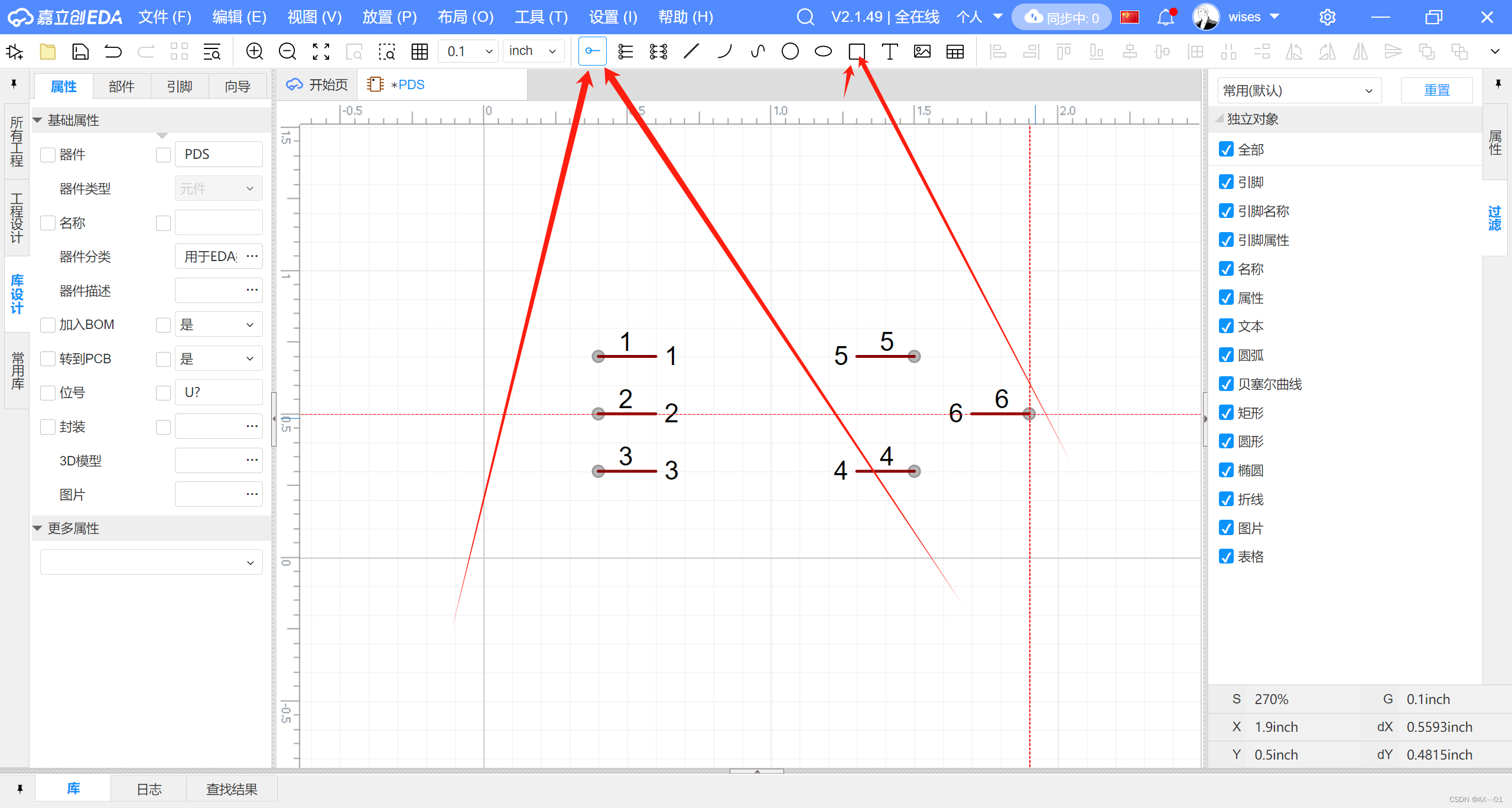

Step3：开始摆几个引脚并整个框，顺便在属性栏改改引脚，框的颜色。

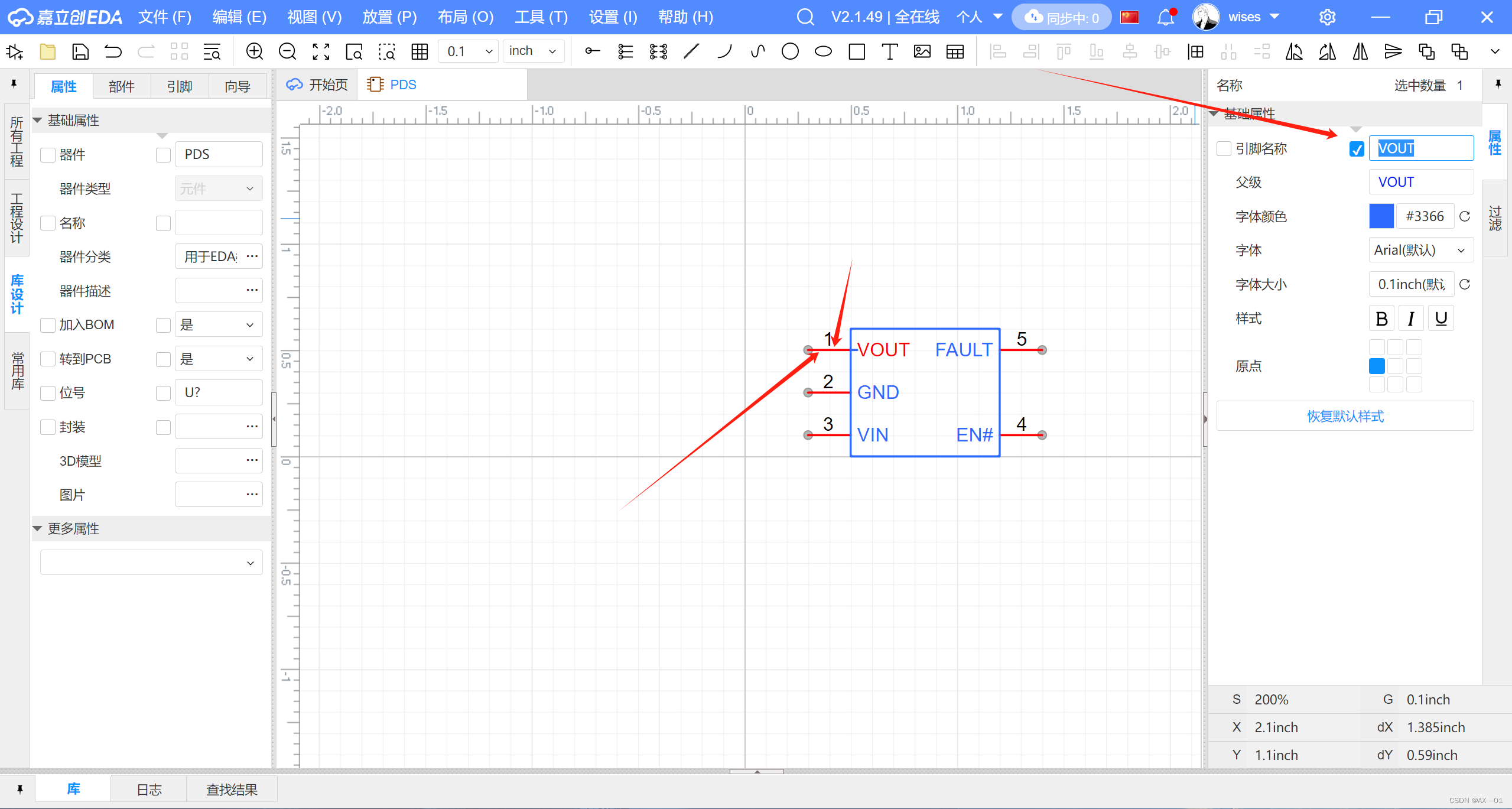

Step4：单击引脚，在属性一栏修改引脚名称，同时打√即显示对应引脚名称的文本。

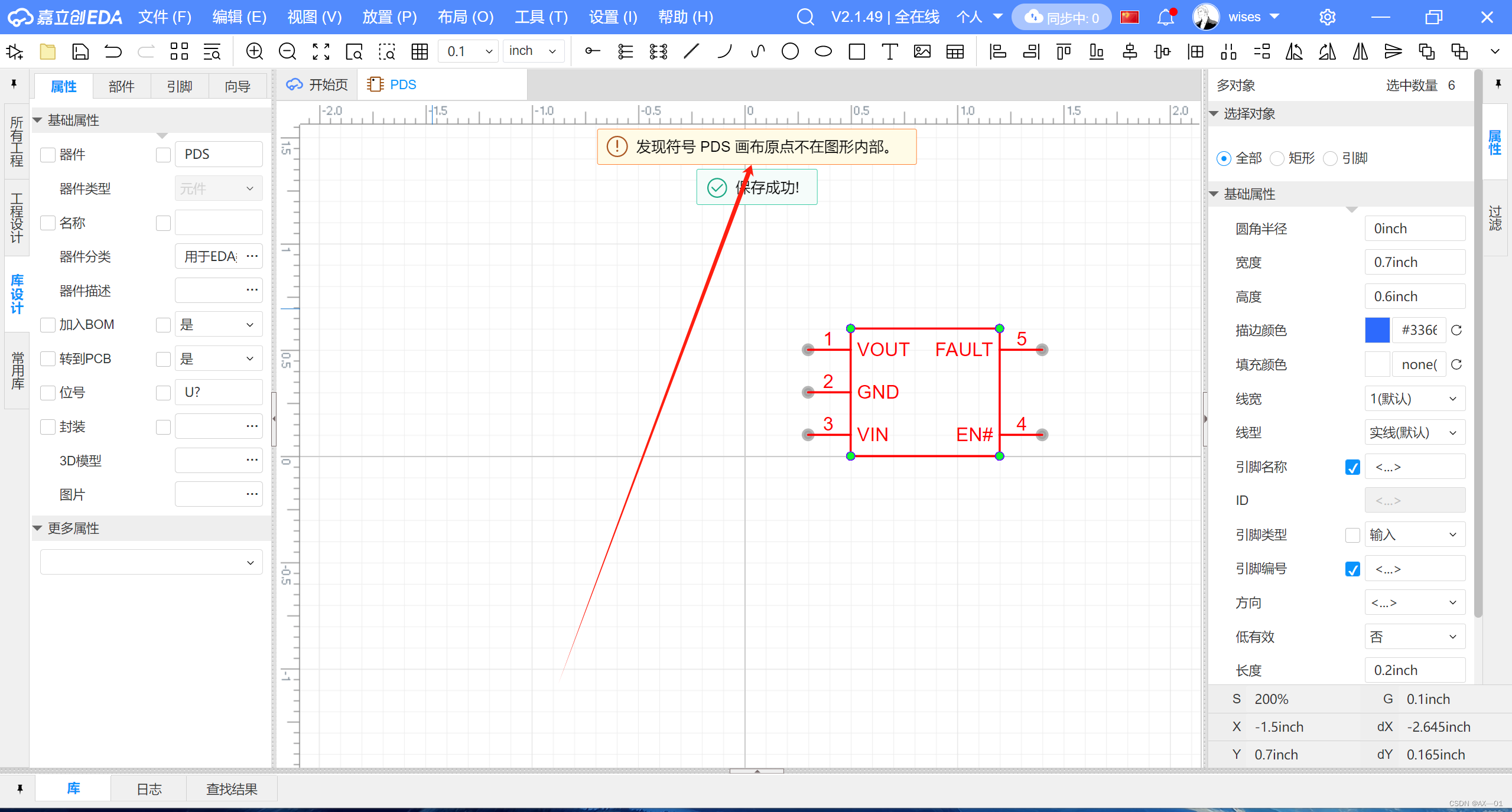

Step5：保存时发现符号PDS画布原点不在图形内部。

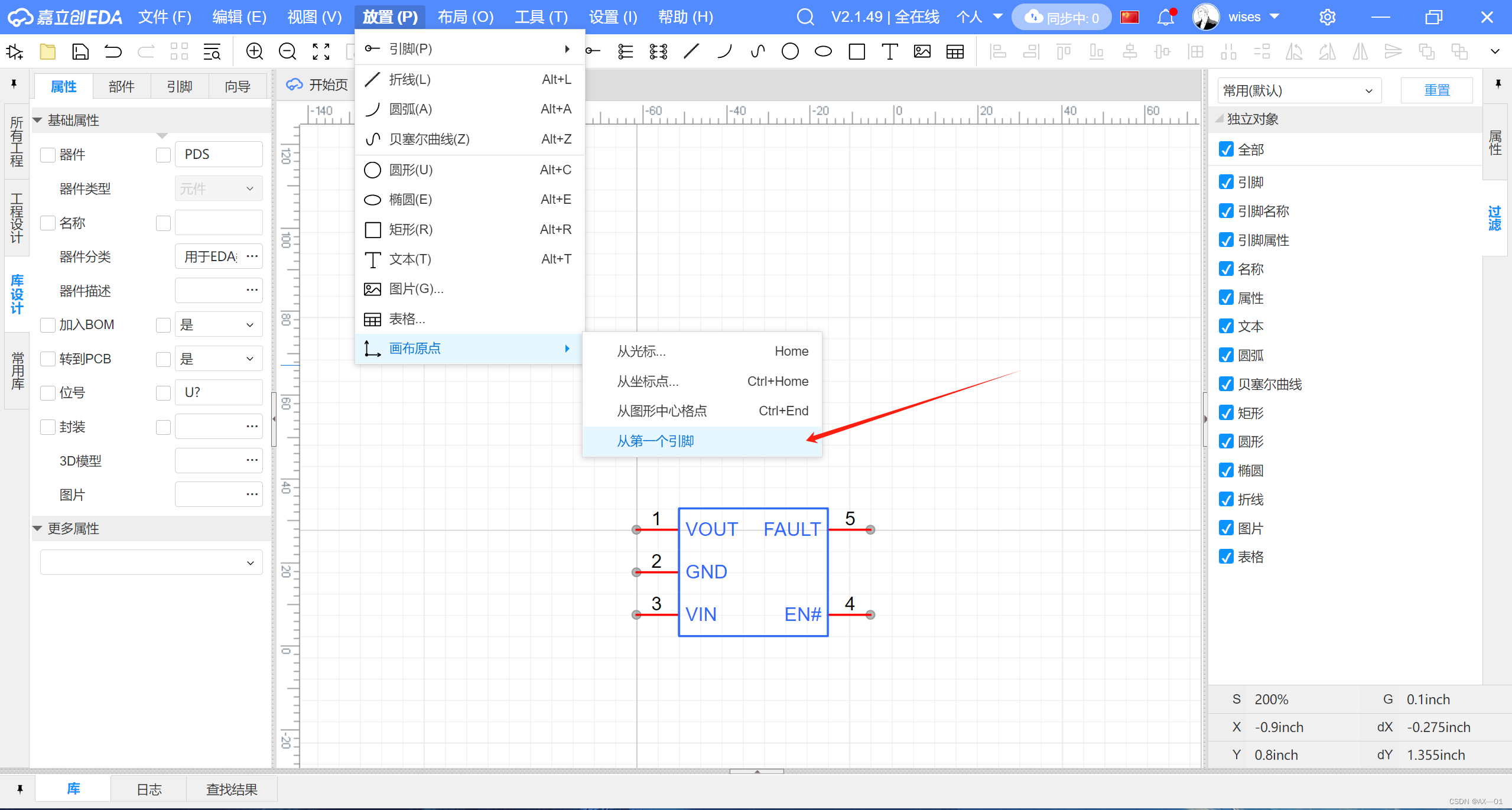

解决办法：将画布原点设置在第一引脚。

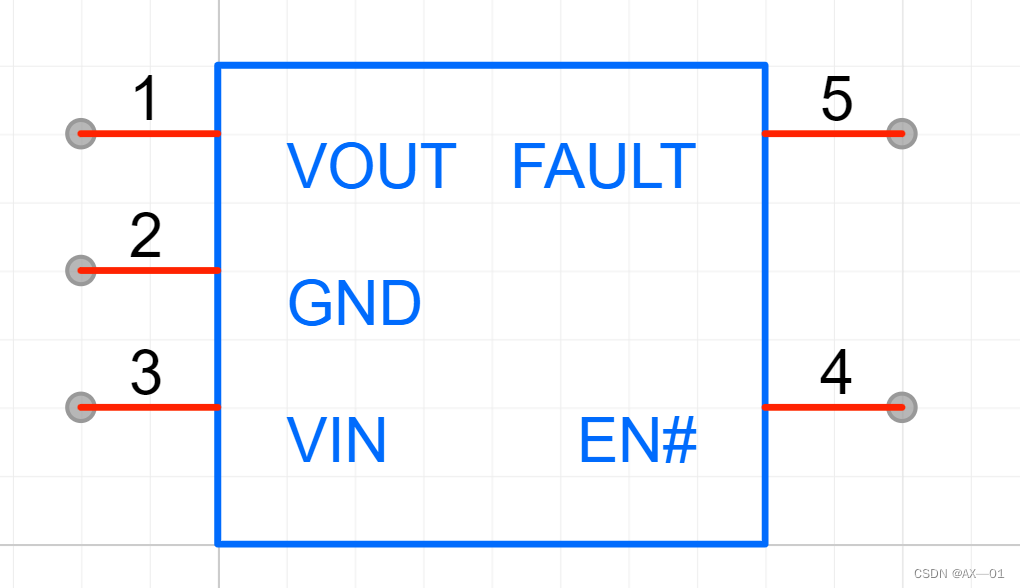

        保存，结束符号库设计。

补充：为什么要将画布原点设置在第一引脚。

答：举个例子解释吧：

假设我们正在设计一个包含两个电阻R1和R2的简单电路。在这个设计中，我们希望R1的左上角引脚作为整个设计的起点，因此我们将它设置为画布原点。

举例说明：

1. 确定元件位置：由于我们已经将R1的左上角引脚设置为画布原点，我们可以轻松地确定R2相对于R1的位置。例如，如果我们知道R2应该位于R1的右侧5mm处，那么我们就可以在设计软件中操作鼠标，将R2移动到R1右侧5mm的位置。

2. 简化连接过程：设置原点后，连接元器件的引脚也变得更为简单。例如，如果R2的右下角引脚需要连接到R1的右下角引脚，由于我们已经有了原点作为参考，我们可以直接指定这个连接，而不需要计算复杂的相对位置。

3. 减少错误：如果我们没有设置原点，而是手动计算每个元器件的位置，那么在设计过程中可能会出现错误。例如，我们可能会误将R2放置在错误的位置，或者错误地连接了元器件的引脚。设置原点后，这些错误的可能性会大大降低。

4. 促进团队协作：如果这是一个团队项目，设置原点可以确保所有团队成员都从一个共同的基础出发。这样，即使不同的团队成员负责不同的部分，他们也可以确保各自的设计部分能够正确地拼接在一起。

通过这个例子，我们可以看到将画布原点设置在第一引脚的重要性。它提供了一个稳定的参考点，简化了设计过程，减少了错误的可能性，并促进了团队协作。因此，在电子电路设计中，将画布原点设置在第一引脚是一个很好的做法。

and蠢货例子：

笑死，有人的符号库设计不改引脚名称直接用文本对应引脚每个放一个。没有意义。
