使用PlantUML绘制活动图、泳道图



最近在学PlantUML  太漂亮了

给大家欣赏一下 我也记录一下

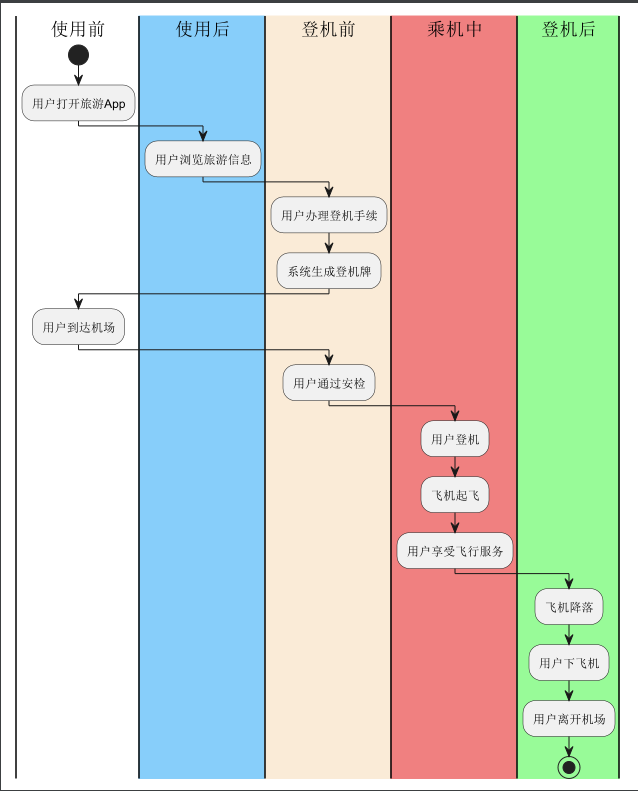

@startuml
|使用前|
start
:用户打开旅游App;
|#LightSkyBlue|使用后|
:用户浏览旅游信息;
|#AntiqueWhite|登机前|
:用户办理登机手续;
:系统生成登机牌;
|使用前|
:用户到达机场;
|登机前|
:用户通过安检;
|#LightCoral|乘机中|
:用户登机;
:飞机起飞;
:用户享受飞行服务;
|#PaleGreen|登机后|
:飞机降落;
:用户下飞机;
:用户离开机场;
stop
@enduml



总结一下这里的语法

1. 文档开始与结束标记:

   • @startuml：标记UML图的开始。
   • @enduml：标记UML图的结束。

2. 泳道(Swimlane)定义:

   • |SwimlaneName|：定义一个名为SwimlaneName的泳道。

3. 颜色设置:

   • |#ColorCode|SwimlaneName|：为泳道设置颜色，其中ColorCode是颜色的十六进制代码。

4. 流程操作:

   • start：表示流程的开始。
   • stop：表示流程的结束。
   • :Action;：表示一个动作或步骤，用冒号和分号包围。

5. 条件判断 :

   • if (Condition) then：表示如果条件为真，则执行后续步骤。
   • else (Condition)：表示如果条件为假，则执行替代步骤。

6. 循环结构:

   • repeat：表示重复执行某段流程直到特定条件满足。
   • while (Condition)：表示只要条件为真，就重复执行某段流程。
