差动放大电路

一、实验目的

1、熟悉差动放大器工作原理。

2、掌握差动放大器的基本测试方法。

二、实验原理

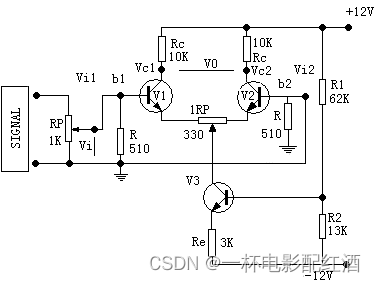

差分放大电路是采用两个对称的单管放大电路组成的，如图5-1所示，它具有较大的抑制零点漂移的能力。当静态时，由于电路对称，两管的集电极电流相等，管压降也相等，所以总的输出变化电压ΔVo=0。当有信号输入时，因每个均压电阻R相等，所以在两个晶体管Q1和Q2的基极是加入两个大小相等方向相反的差模信号电压即：

 ΔVi1=-ΔVi2

放大器总输出电压的变化ΔVo=ΔV01-ΔV02

因为

ΔVo1=Av1*ΔVi1

ΔVo2=Av2*ΔVi2

其中AV1、AV2为Q1、Q2组成单管放大器的放大倍数，在电路完全对称的情况下，AV1=AV2。所以



由于整个放大器的输入信号为ΔVi=ΔVi1-ΔVi2=2ΔVi1

因此，整个放大器的电压增益为：



由此可见差分放大器的放大倍数与单管放大器相同。

实际上要求电路参数完全对称是不可能的，实际中我们采用了图5-1电路，图中Q3用来作恒流源，使其集电极电流IC3基本上不随VCE3而变。其抑制零漂的作用原理，假设温度升高，静态电流IC1、IC2都增大。IC3增大，引起Re上压降增大，但是VB3是固定不变的，于是迫使VBE3下降，随着VBE3下降，并抑制了IC3的增大，因为IC3=IC1+IC2 ，同样，IC1和IC2也受到抑制，这就达到了抑制零漂的目的。



为了表征差分放大器对共模信号的抑制能力，引入共模抑制比CMRR，其定义为放大器对差模信号的放大倍数Ad与共模信号的放大倍数AC之比值。



三、实验仪器

1、双踪示波器                2、数字万用表

3、信号源                      4、差分放大模块

四、实验内容及步骤,

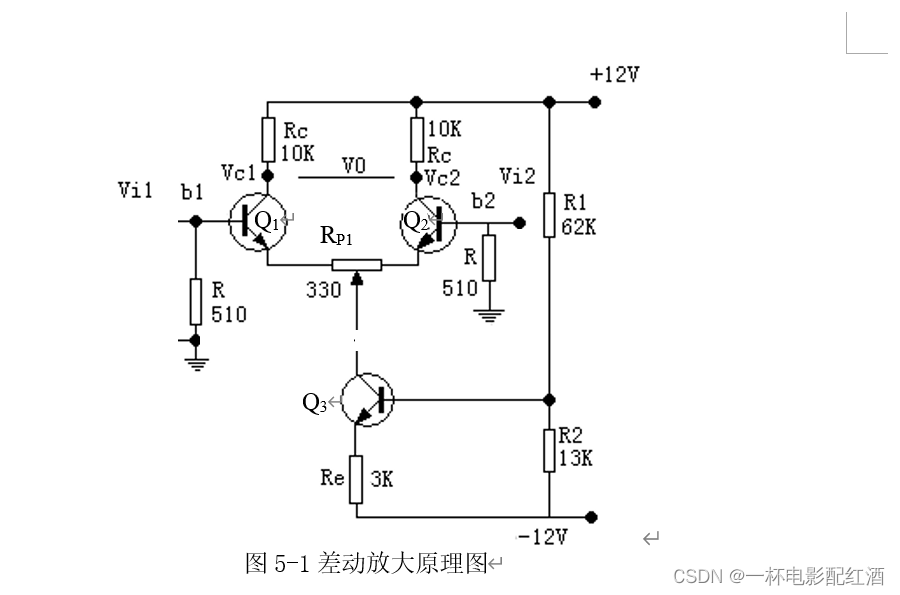

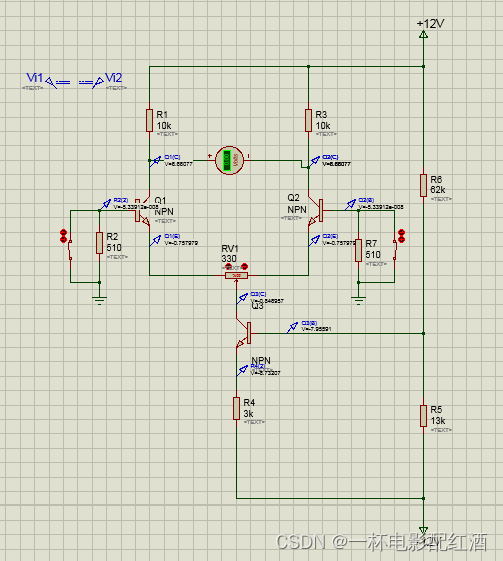

 实验电路如图5-1所示



l、测量静态工作点。

   (l)调零

将输入端短路并接地，接通直流电源，与信号源模块上+12V和-12V相连，调节电位器RP1使双端输出电压V0=0。



   (2)测量静态工作点：测量Q1、Q2、Q3各极对地电压填入表5-1中。

图中Q3用来做恒流源，使其集电极电流IC3基本上不随VCE3而变。IQ3=1mA,调零电阻不能太大，因为恒流源把IC3固定了，IC1和IC2是按照比例分配这IC3的。所以两个三极管是都工作在线性状态。如果调零电阻一端为0，另一端为R,那电流都将流入0Ω的一侧，而一另侧由于调零电阻的所有阻值R全到了另外一侧，导致电流很小，也就是电阻两端的电势基本都是-UBE=-0.7V,那电阻两端的压差就很小，例如一个-0.77V,一个-0.72V,那得到的电压差是0.05V,调零电阻固定300Ω，那IC2的电流就是0.16 ma,VC2的电压就时10V多，接近电源电压。而如果调零电阻放的很大，例如1K，那流过的电流更小，VC2的电压更加接近电源电压。

所以调零电阻不能太大。



表5-1

对地电压	Vc1	Vb1	Ve1	Vc2	Vb2	Ve2	Vc3	Vb3	Ve3
测量值（V）	6.66	0	-0.76	6.66	0	-0.76	-0.85	-7.96	-8.73

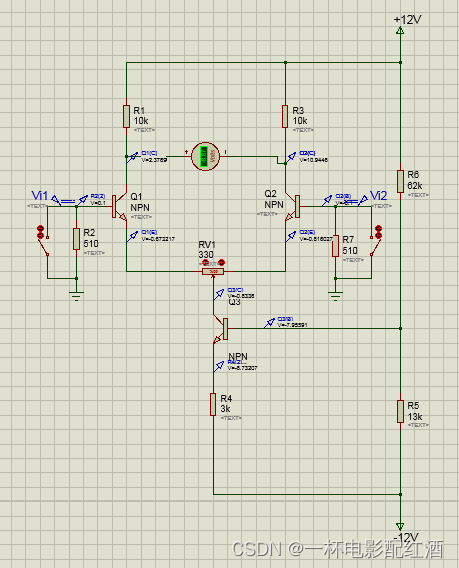

2、 测量双端输入差模电压放大倍数

在实验箱模电信号源模块上调整DC信号源（调S2和S3），V1为0.1V，V2为-0.1V，然后分别接至Vi1、Vi2，用直流电压表测量UC1、UC2、U0，计算AD1、AD2、AD并填写表5-2。



表5-2 双端输入差模电压放大倍数

测量值（V）			计算值
UC1	UC2	U0	AD1	AD2	AD
2.38	10.94	-8.57	-42.8	-42.8	-42.85

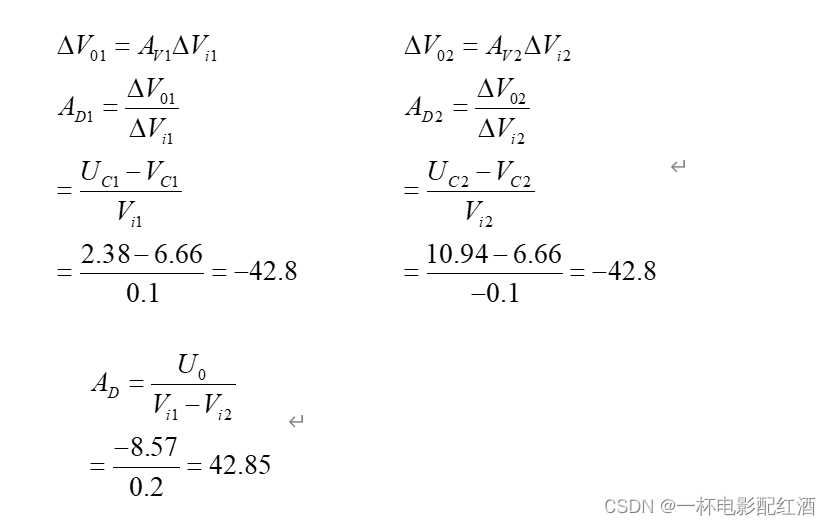

这里双端输入差模电压单端输出的差模放大倍数应用下式计算（下式VC1为静态时的电压）：

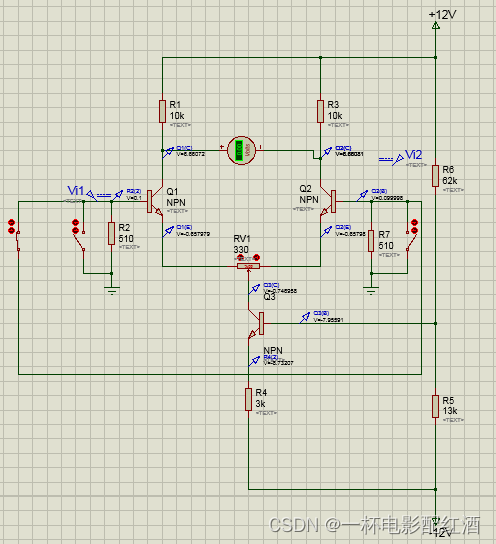

3、测量双端输入共模抑制比CMRR

将两个输入端接在一起，然后依次与模电信号源模块上V1（+0.1V）和V2（-0.1V）相连，记共模输入为 VIC。测量、计算并填写表5-3，若电路完全对称，则 , 实验电路一般并不完全对称，若测量值有四位有效数字，则VC0  应近似等于零。



表5-3  测量双端输入共模抑制比CMRR

输入（Vic） (V)	测量值（V）			计算值
	UC1	UC2	UC0	AC1（单端）	AC2（单端）	AC3（双端）	CMRR
+0.1	6.66	6.66	0	0	0	0	∞
-0.1	6.66	6.66	0	0	0	0	∞

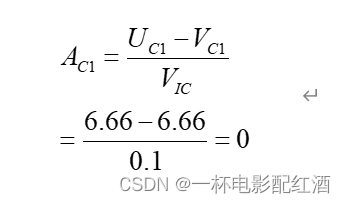

这里，双端输入共模电压单端输出的共模放大倍数应用下式计算：





式中VC1为静态时电压。

建议CMRR用dB表示：





数据分析：为什么共模信号不管多少，输出的Uc1和Uc2都是6.66V呢？因为共模信号是不放大的。

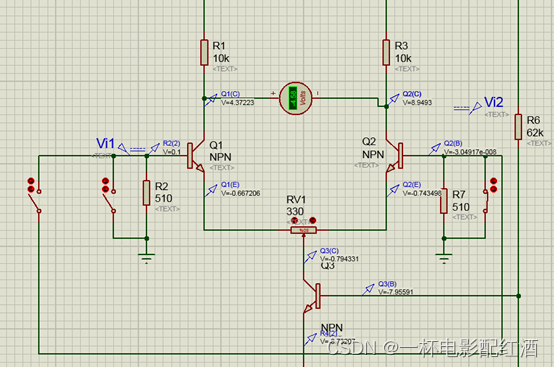

4、测量单端输入差模电压放大倍数

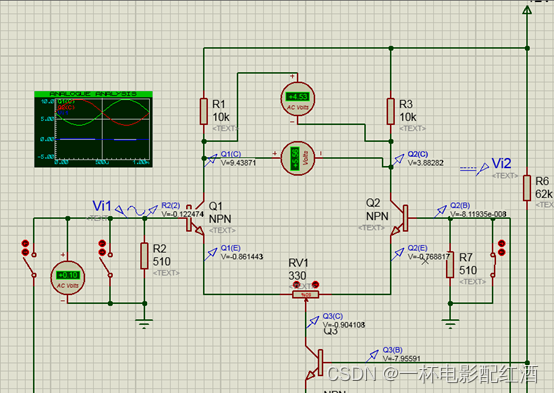

将Vi2接地，Vi1分别与信号源模块上V1（+0.1V）、V2（-0.1V）和DDS信号源，频率f=1KHZ, 有效值为100mV的正弦信号相连，测量、计算并填写表5-4，若输入正弦信号，在输出端，VC1 ，VC2 的相位相反，所以双端输出  V0 的模是  VC 1 、  VC2 的模的和，而不是差。



直流+0.1V



直流-0.1V



有效值为100mV的正弦信号

5-4    单端输入差模电压放大倍数

输入	测量值（V）			单端输入放大倍数  AD
	VC1	VC2	VC3
直流+0.1V	4.37	8.95	-4.58	-45.8
直流-0.1V	8.95	4.37	4.58	-45.8
正弦信号			4.53	-45.3

六、实验总结
