一、实验目的

1.加深对差分放大电路性能及特点的理解

2.学习差分放大电路主要性能指标的测试方法

二、实验原理

1.实验电路原理图如下：

这是差分放大电路的基本结构，它由两个元件参数相同的基本共射放大电路组成。

当开关K拨向左边时，构成典型的（长尾式）差动放大器。调零电位器 $R_P$ 用来调节 $V_1$ 和 $V_2$ 管的静态工作点（以下简称“Q点”），使得输入信号 $u_i=0$ 时，双端输出电压 $u_0=0$ 。 $R_E$ 为两管共用的发射极电阻，它对差模信号无负反馈作用，不影响差模电压放大倍数，但对共模信号有较强的负反馈作用，故能有效抑制零点漂移现象，稳定静态工作点。

当开关K拨向右边时，构成具有恒流源的差动放大器。它用晶体管恒流源代替 $R_E$ ，可以进一步提高差分放大电路抑制共模信号的能力。

2.Q点的估算

在典型电路中， $I_E=\frac{\left | U_{EE} \right |-U_{BE}}{R_E}$ （一般认为 $U_{B1}=U_{B2}\approx 0$ ）， $I_{C1}=I_{C2}=\frac{1}{2}I_E$

在恒流源差动放大电路中， $I_{C3}=I_{E3}=\frac{\frac{R_2}{R_1+R_2}(U_{CC}+\left | U_{EE} \right |)-U_{BE}}{R_{E3}}$ ， $I_{C1}=I_{C2}=\frac{1}{2}I_E$

3.差模电压放大倍数

当差分放大电路的发射极电阻 $R_E$ 足够大，或采用恒流源电路时，差模电压放大倍数 $A_d$ 由输出端方式决定，与输入方式无关。

单端输出时，

双端输出时， $R_E=\infty$ ， $R_P$ 在中心位置时，

4.共模电压放大倍数

单端输出时，

双端输出时，在理想情况下， $A_C=\frac{\Delta U_o}{\Delta U_i}=0$ （实际上元件不可能完全对称，因此 $A_C$ 也不会绝对等于0）

5.共模抑制比CMRR

为了表征差分放大电路对有用信号（差模信号）的放大作用和对共模信号的抑制能力，通常用一个综合指标来衡量，即共模抑制比

差分放大电路的输入信号可采用直流或交流信号。本实验由信号发生器提供频率 $f=1kHz$ 的正弦信号作为输入信号。

三、实验设备及器材

1、模拟电路实验箱1个 2、实验线路板1块 3、万用电表1块

4、信号发生器1台（配1条专用连接线） 5、示波器1台（配2条专用连接线）

6、线路连接线（转接线）若干条

四、实验过程及数据记录与处理分析

1.典型差分放大电路性能测试

将实验线路板开关K拔向左边构成典型差分放大电路

（1）Q点的测量

①调节放大器零点

信号源不接入。将放大器输入端A、B与地短接，接通±12V直流电源，用万用电表测量输出电压 $U_o$ ，调节调零电位器 $R_P$ ，使 $U_o=0$ 。调节要仔细，力求准确。(要注意因为电路是直接耦合，没有电容隔离，我们在接静态电路的时候要求把动态电源置0，即输入短路）

②开始测量Q点

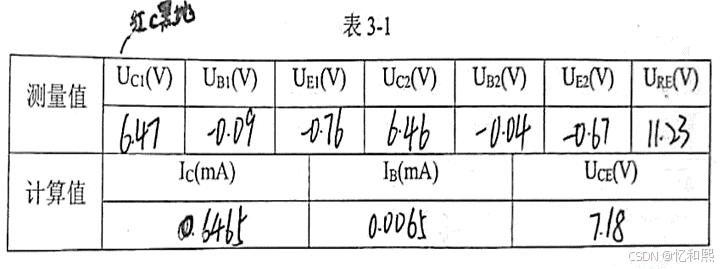

零点调好后，用万用电表测量 $V_1$ 和 $V_2$ 管各电极电位及发射极 $R_E$ 两端电压 $U_{RE}$ 记入表3-1

（2）测量差模电压放大倍数

断开直流电源，将信号发生器的输出端接放大器输入A端，地端接放大器输入B端构成单端输入方式，调节输入信号为频率 $f=1kHz$ 的正弦信号，使输入信号为0，用示波器监视输出端(集电极 $C_1$ 或 $C_2$ 与地之间)。

接通±12V直流电源，输入电压 $U_i$ （约100 $mV_{P-P}$ ），在输出波形无失真的情况下，用示波器测 $U_i$ 、 $U_{C1}$ 、 $U_{C2}$ ，记入表3-2中，并观察 $U_i$ 、 $U_{C1}$ 、 $U_{C2}$ 之间的相位关系及 $U_{RE}$ 随 $U_i$ 改变而变化的情况。

（3）测量共模电压放大倍数

将放大器A、B短接，信号源接A端与地之间，构成共模输入方式, 调节输入信号 $f=1kHz$ ， $U_i=1V_{P-P}$ ，在输出电压不失真情况下，测量 $U_{C1}$ 、 $U_{C2}$ 的值记入表 3-2，并观察 $U_i$ 、 $U_{C1}$ 、 $U_{C2}$ 之间的相位关系及 $U_{RE}$ 随 $U_i$ 改变而变化的情况。

2.具有恒流源的差分放大电路性能测试

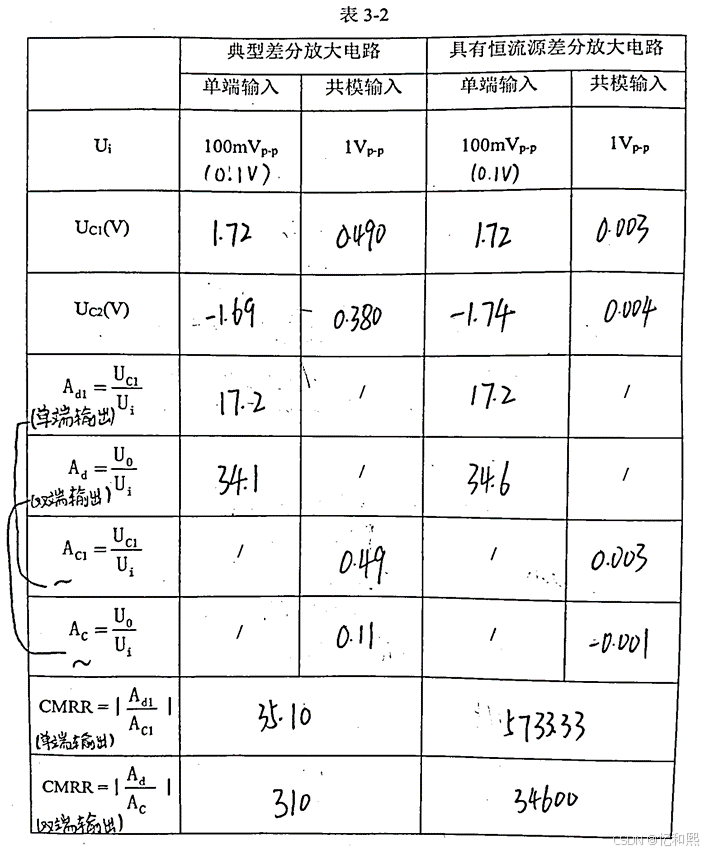

将实验线路板开关K拨在右边,构成具有恒流源的差分放大电路。重复上述1.（2）和1（3）内容，记入表 3-2。

五、实验结论与发现

1.实验所测得的Q点、差模与共模电压放大倍数、共模抑制比与理论值接近，表明实验的准确度相对较高。产生误差的原因主要有放大器调零不准确、实验线路板元件的性能不是最佳状态，测量设备及仪器的精度不高、人为操作不当等。

2.在典型差分放大电路和具有恒流源差分放大电路中，

（1）单端输入时， $U_i$ 与 $U_{C1}$ 相位相同，而与 $U_{C2}$ 的相位相反。但共模输入时， $U_i$ 、 $U_{C1}$ 、 $U_{C2}$ 的相位都相同。

（2）双端输出的电压放大倍数是单端输出的两倍，双端输出的CMRR比单端输出时要大。

（3）无论单端还是双端输出, 具有恒流源差分放大电路的CMRR远大于典型差分放大电路的CMRR。
