PatternLock

图案密码锁组件，以九宫格图案的方式输入密码，用于密码验证场景。手指在PatternLock组件区域按下时开始进入输入状态，手指离开屏幕时结束输入状态完成密码输入。

说明

该组件从API Version 9开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

子组件

无

接口

PatternLock(controller?: PatternLockController)

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
controllerPatternLockController否设置PatternLock组件控制器，可用于控制组件状态重置。

属性

除支持通用属性外，还支持以下属性：

sideLength

sideLength(value: Length)

设置组件的宽度和高度（宽高相同）。设置为0或负数时组件不显示。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
valueLength是组件的宽度和高度。默认值：288vp

circleRadius

circleRadius(value: Length)

设置宫格中圆点的半径。设置为0或负数时取默认值。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
valueLength是

宫格中圆点的半径。

默认值：6vp

取值范围：(0, sideLength/11]，设置小于等于0的值时按默认值处理，超过最大值按最大值处理。

backgroundColor

backgroundColor(value: ResourceColor)

设置背景颜色

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数名类型必填说明
valueResourceColor是背景颜色

regularColor

regularColor(value: ResourceColor)

设置宫格圆点在“未选中”状态的填充颜色。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
valueResourceColor是

宫格圆点在“未选中”状态的填充颜色。

默认值：'#ff182431'

selectedColor

selectedColor(value: ResourceColor)

设置宫格圆点在“选中“状态的填充颜色。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
valueResourceColor是

宫格圆点在“选中”状态的填充颜色。

默认值：'#ff182431'

activeColor

activeColor(value: ResourceColor)

设置宫格圆点在“激活”状态的填充颜色，“激活”状态为手指经过圆点但还未选中的状态。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
valueResourceColor是

宫格圆点在“激活”状态的填充颜色。

默认值：'#ff182431'

pathColor

pathColor(value: ResourceColor)

设置连线的颜色。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
valueResourceColor是

连线的颜色。

默认值：'#33182431'

pathStrokeWidth

pathStrokeWidth(value: number | string)

设置连线的宽度。设置为0或负数时连线不显示。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
valuenumber | string是

连线的宽度。

默认值：12vp

取值范围：[0, sideLength/3]，超过最大值按最大值处理。

autoReset

autoReset(value: boolean)

设置在完成密码输入后再次在组件区域按下时是否重置组件状态。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
valueboolean是

在完成密码输入后再次在组件区域按下时是否重置组件状态。

为true时，完成密码输入后再次在组件区域按下时会重置组件状态（即清除之前输入的密码）；为false时，不会重置组件状态。

默认值：true

activateCircleStyle12+

activateCircleStyle(options: Optional<CircleStyleOptions>)

设置宫格圆点在“激活”状态的背景圆环样式。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
optionsCircleStyleOptions是宫格圆点在“激活”状态的背景圆环样式。

CircleStyleOptions12+对象说明

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称类型必填说明
colorResourceColor否

背景圆环颜色。

默认值：与pathColor值相同

radiusLengthMetrics否

背景圆环的半径。

默认值：circleRadius的11/6

enableWaveEffectboolean否

波浪效果开关。

默认值：true

事件

除支持通用事件外，还支持以下事件：

onPatternComplete

onPatternComplete(callback: (input: Array<number>) => void)

密码输入结束时触发该回调。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
inputArray<number>是与选中宫格圆点顺序一致的数字数组，数字为选中宫格圆点的索引值（第一行圆点从左往右依次为0、1、2，第二行圆点依次为3、4、5，第三行圆点依次为6、7、8）。

onDotConnect11+

onDotConnect(callback: Callback<number>)

密码输入选中宫格圆点时触发该回调。

回调参数为选中宫格圆点顺序的数字，数字为选中宫格圆点的索引值（第一行圆点从左往右依次为0、1、2，第二行圆点依次为3、4、5，第三行圆点依次为6、7、8）。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

PatternLockController

PatternLock组件的控制器，可以通过它进行组件状态重置。

导入对象

let patternLockController: PatternLockController = new PatternLockController()

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

reset

reset()

重置组件状态。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

setChallengeResult11+

setChallengeResult(result: PatternLockChallengeResult): void

用于设置图案密码正确或错误状态。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数参数类型必填参数描述
resultPatternLockChallengeResult是图案密码状态。

PatternLockChallengeResult11+枚举说明

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称描述
CORRECT图案密码正确。
WRONG图案密码错误。

示例

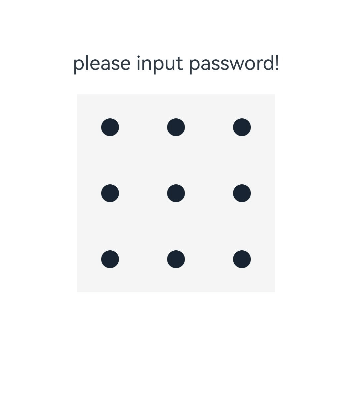

示例1（创建图案密码锁）

该示例展示了PatternLock组件的基本使用方法。

// xxx.ets
@Entry
@Component
struct PatternLockExample {
  @State passwords: Number[] = []
  @State message: string = 'please input password!'
  private patternLockController: PatternLockController = new PatternLockController()


  build() {
    Column() {
      Text(this.message).textAlign(TextAlign.Center).margin(20).fontSize(20)
      PatternLock(this.patternLockController)
        .sideLength(200)
        .circleRadius(9)
        .pathStrokeWidth(5)
        .activeColor('#707070')
        .selectedColor('#707070')
        .pathColor('#707070')
        .backgroundColor('#F5F5F5')
        .autoReset(true)
        .onDotConnect((index: number) => {
          console.log("onDotConnect index: " + index)
        })
    }.width('100%').height('100%')
  }
}

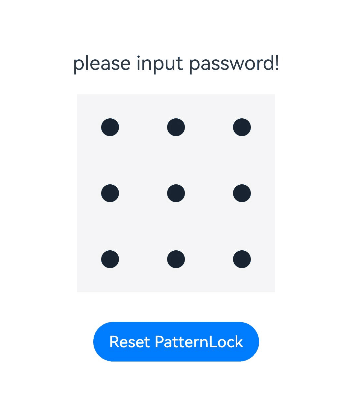

示例2（判断密码是否正确）

该示例通过sideLength设置九宫格的大小、circleRadius等属性设置宫格圆点样式、onPatternComplete属性设置密码输入时的回调。

当用户密码输入完成后，按输入的密码不同，给予不同的回应：输入的密码长度小于5时，提示重新输入；第一次输入完成后，提示第二次输入密码；第二次输入完成后，判断两次输入的密码是否相同，相同则提示密码设置成功，否则提示重新输入。

通过'Reset PatternLock'按钮，用户可以重置密码锁。

// xxx.ets
import { LengthUnit } from '@kit.ArkUI'


@Entry
@Component
struct PatternLockExample {
  @State passwords: Number[] = []
  @State message: string = 'please input password!'
  private patternLockController: PatternLockController = new PatternLockController()


  build() {
    Column() {
      Text(this.message).textAlign(TextAlign.Center).margin(20).fontSize(20)
      PatternLock(this.patternLockController)
        .sideLength(200)
        .circleRadius(9)
        .pathStrokeWidth(5)
        .activeColor('#707070')
        .selectedColor('#707070')
        .pathColor('#707070')
        .backgroundColor('#F5F5F5')
        .autoReset(true)
        .activateCircleStyle({
          color: '#707070',
          radius: { value: 16, unit: LengthUnit.VP },
          enableWaveEffect: true
        })
        .onDotConnect((index: number) => {
          console.log("onDotConnect index: " + index)
        })
        .onPatternComplete((input: Array<number>) => {
          // 输入的密码长度小于5时，提示重新输入
          if (input.length < 5) {
            this.message = 'The password length needs to be greater than 5, please enter again.'
            return
          }
          // 判断密码长度是否大于0
          if (this.passwords.length > 0) {
            // 判断两次输入的密码是否相同，相同则提示密码设置成功，否则提示重新输入
            if (this.passwords.toString() === input.toString()) {
              this.passwords = input
              this.message = 'Set password successfully: ' + this.passwords.toString()
              this.patternLockController.setChallengeResult(PatternLockChallengeResult.CORRECT)
            } else {
              this.message = 'Inconsistent passwords, please enter again.'
              this.patternLockController.setChallengeResult(PatternLockChallengeResult.WRONG)
            }
          } else {
            // 提示第二次输入密码
            this.passwords = input
            this.message = "Please enter again."
          }
        })
      Button('Reset PatternLock').margin(30).onClick(() => {
        // 重置密码锁
        this.patternLockController.reset()
        this.passwords = []
        this.message = 'Please input password'
      })
    }.width('100%').height('100%')
  }
}
