电感的基本特性及应用

1.电感的定义

        电感是闭合回路的一种属性，是一个物理量。当电流通过线圈后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。它是描述由于线圈电流变化，在本线圈中或在另一线圈中引起感应电动势效应的电路参数。电感是自感和互感的总称。提供电感的器件称为电感器。电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。

        电感的单位是亨利（H），它的符号是L。电感有很多应用，例如在变压器中用来实现电能的传输和转换；在电子电路中用来实现滤波、频率选择和信号传输等功能；在无线电和通信系统中用来实现天线、电感耦合和频率选择等功能。



2.电感的分类

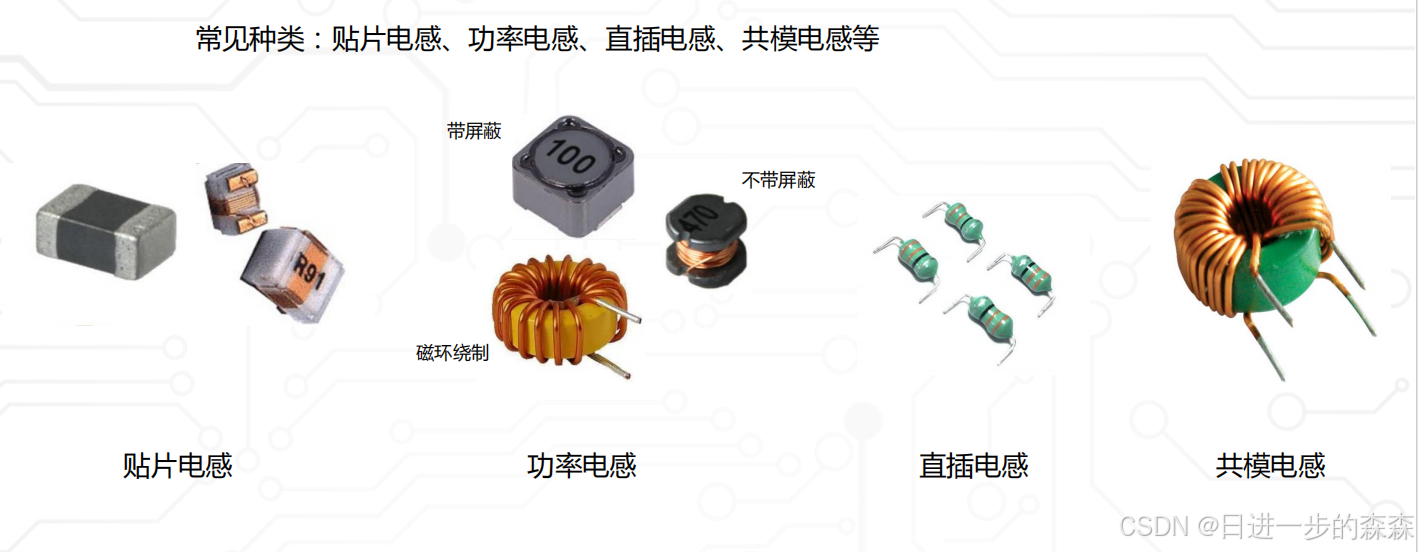

        1.贴片电感、功率电感、直插电感如果应用在相同环境，具体选型可按照上图差异进行抉择。1~3依次的递减。

        2.共模电感

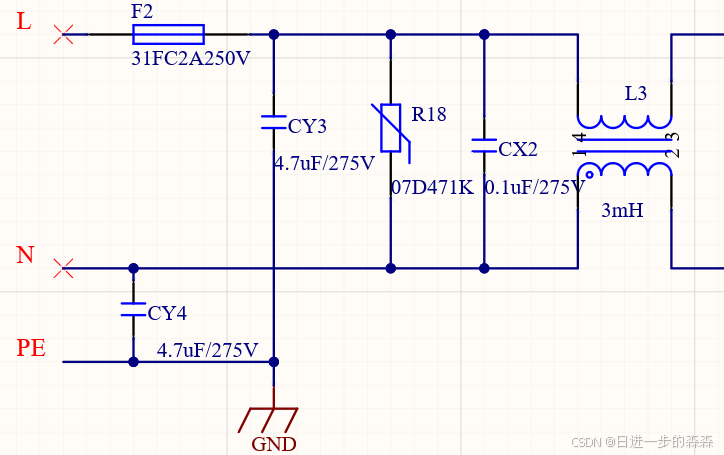

        在日常使用中可以起到防EMC的作用，在工业生产场景的控制器上会经常使用。可以使用在电源方面，也可以使用的通信电路的抗EMC方面。提到共模就不得不提一下共模与差模的含义，以下图AC电源为例，L和N之间传输的信号被称为差模信号，L和N之间的干扰被称为差模干扰，交流电中的电压在L和N之间变化，L和N之间的电压差即为差模电压。共模信号是指在L、N和PE之间传输的信号，L、N和PE之间的干扰被称为共模干扰。简单来说两根线之间的关系是差模，两根线对地之间的关系是共模。

        L3就是共模电感，在电路中起到消除共模干扰噪声的作用。

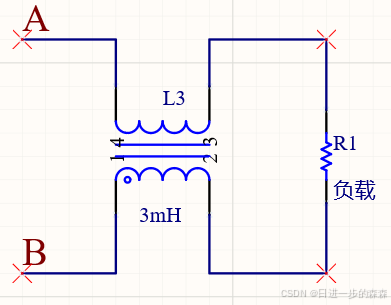

        共模电感值该怎么计算呢，以下图为例，A、B两根线经过L3共模电感传输给后级负载，那L3的电感值是用负载的阻值除以信号开始衰减时的角频率以上的频率。公式为:L=  。例如在50Ω负载中，当频率到达5KHZ以上是信号开始衰减，则需要50/（2π*5000）约等于1.6mH的电感值。



        3.变压器

        变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心 （磁芯）。常用作升降电压、匹配阻抗、安全隔离等。当初级线圈通上交流电时，变压器铁芯产生交变磁场，次级线圈就产生感应电动势。变压器的线圈的匝数比等于电压比。只要适当改变绕组的匝数，就可以改变原副边电动势之比以达到改变电压的目的。例如：初级线圈是500匝，次级线圈是250匝，初级通上220V交流电，次级电压就是110V。变压器能降压也能升压。如果初级线圈比次级线圈圈数少就是升压变压器,可将低电压升为高电压。



        3.电感的关键参数及选型

        电感选型从功能上可以分为两类来讲，一种是功率电感，一种是滤波电感。

        1.功率电感的选型（一般应用在大功率大电流的电源场景,如DCDC）：

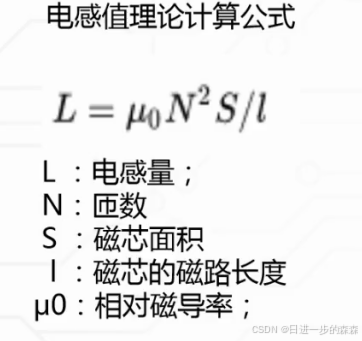

        1.电感量：需要按照电路设计进行计算，很重要。

        2.额定电流：取值一定要大于工作电流，且留有一定裕量，取值很重要。

        3.直流电阻DCR：决定电感损耗，DCR越大，损耗就越大，发热越严重，取值比较重要，越小越好。

        4.频率特性及电流特性：一般应用在低频率场景，比如市电50、60HZ。一般都可以满足，不太重要。

        5.精度：电感量取值一般都留有一定裕量，精度一般都可以满足，不太重要。

        6.封装：根据产品空间尺寸进行选取，非常重要，避免空间不足导致产品安装失败。

        2.滤波电感的选型（一般用来处理交流信号滤波以及选频）：

        1.电感量：需要按照电路设计进行计算，非常非常重要。

        2.额定电流：功率小，电流小，一般都可以满足，不太重要。

        3.直流电阻DCR：决定电感损耗，DCR越大，损耗就越大，由于滤波电感一般应用在低功率场景，DCR取值不太重要。但在LC谐振电路中，需要考虑DCR取值的影响。

        4.频率特性及电流特性：一般应用在高频率场景，非常重要。选型时要注意信号频率一定要低于电感的工作频率。电流越大，温度越高，电感值就越低，要考量是否对电路产生影响。频率特性曲线图和电流特性曲线图详情需阅读datasheet。

        5.精度：精度要求高，非常重要。

        6.封装：根据产品空间尺寸进行选取，非常重要，避免空间不足导致产品安装失败。

        4.电感的特性举例

        1.流经电感的电流不能发生突变：

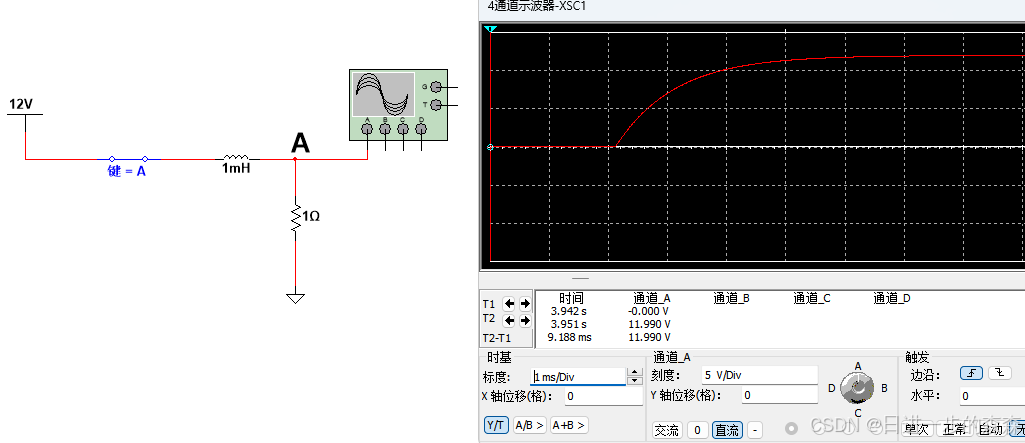

        流经电感的电流是缓慢上升的，对比理解电容两端电压不能突变。当按键A从断开到闭合时，A点的电压变化为缓慢上升到12V。

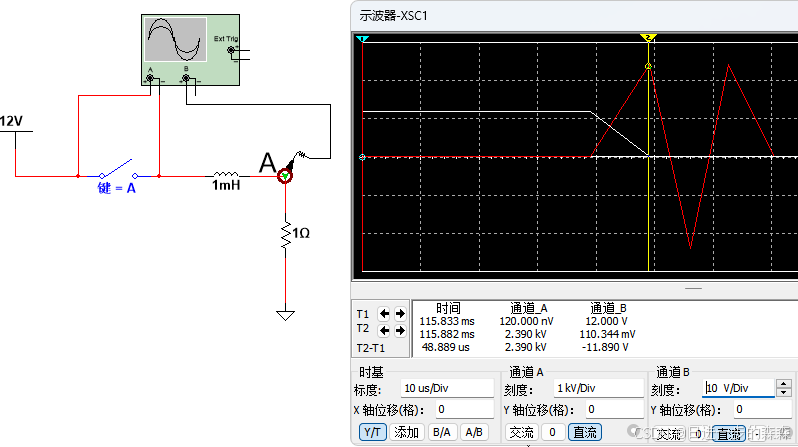

        电感的回路发生突变会发生什么呢，如下图仿真所示，当按键A从闭合状态下断开，按键A两端会出现2KV的高压。当按键断开瞬间，按键电阻相当于从接近0Ω变成接近无穷大的电阻，由于电感两端电流不能突变，断开瞬间电感电流还是12A,12A乘以一个无穷大的电阻，就会出现一个非常高的电压，导致按键损坏。

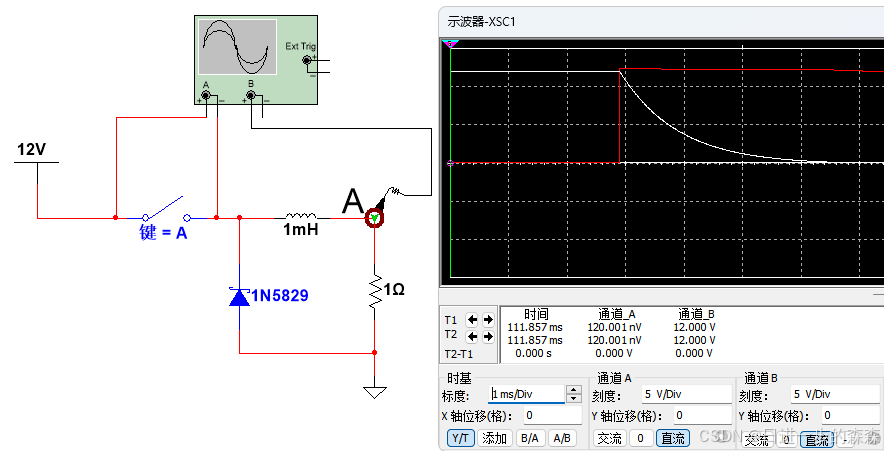

        如何解决这个问题呢，很简单，加个二极管就可以了。加了二极管后，同样是断开按键A，按键两端电压是12V，A点电压由12V缓慢下降到0V。

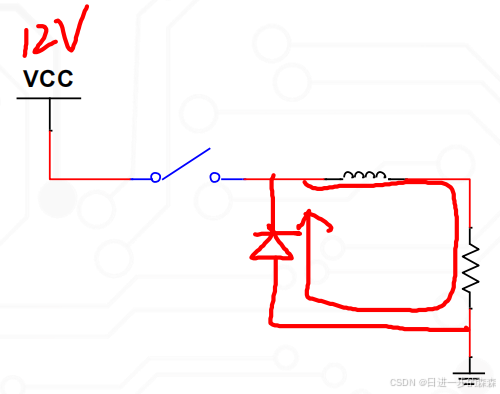

        加了二极管后，为电感上的电流提供了一条回流路径，而不再需要通过按键，就可以避免损坏按键，因此这个二极管也叫做续流二极管。续流二极管应用电路会在后面二极管章节详细列举。



        2.滤波

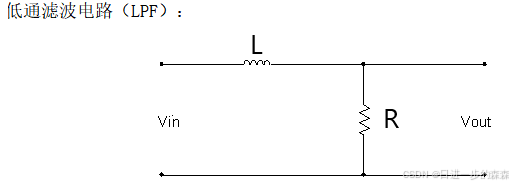

        1.LR低通滤波电路

        截止频率：f = R / ( 2 * π * L )  。高于截止频率的信号衰减。

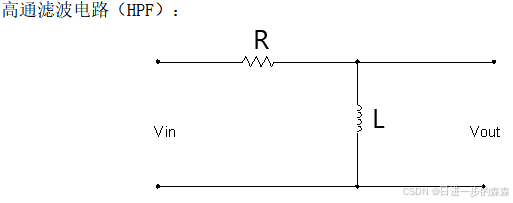

        2.RL高通滤波电路

         截止频率：f = R / ( 2 * π * L )  。低于截止频率的信号衰减。



        3.LC谐振

        LC谐振回路是最基本的LC滤波电路，具有选频的作用。在无线电高频设备中应用广泛，不仅是各种形式滤波器的基础，而且在各种调谐放大器、调制、解调、变频电路中应用。

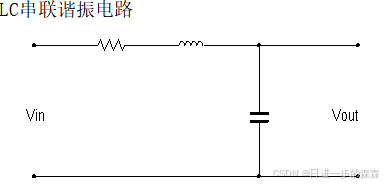

        1.LC串联谐振的应用

       滤波 、产生高压

        LC滤波效果优于RC、LR滤波。但滤波信号有90°相位差。

        谐振频率 f = 1 / ( 2 * π *  )   。当输入频率 = 谐振频率时，可放大输入产生高压。

        RLC串联谐振电压增益倍数 Au =   / R

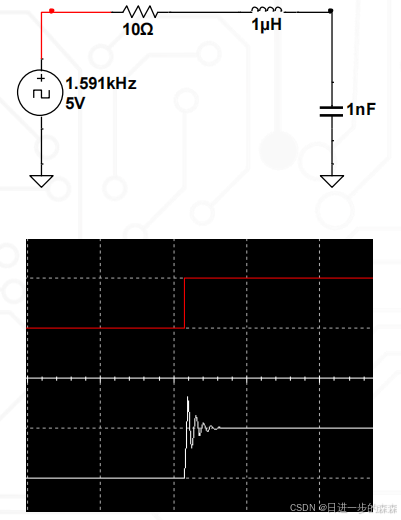

        缺点：线路中存在的寄生电容、寄生电感会导致信号出现振铃，主要出现在方波信号中。

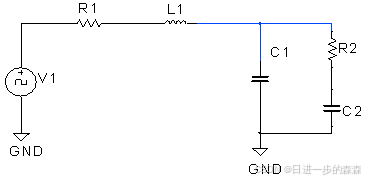

        解决办法①加大串联电阻阻值。②减小谐振增益。③减小寄生电感。PCB走线尽量短、粗。回路尽量短。④并联RC网络。RC取值：C2 = C1 * 10； R2 = 1/（ 2 * π * f * C2 / 10 ）。



        2.LC并联谐振

        滤波、选频

        LC滤波效果优于RC、LR滤波。但滤波信号有90°相位差。

        谐振频率 f = 1 / ( 2 * π *  )  。当谐振频率 ≈ 输入频率时，信号通过（带通滤波器）。当谐振频率 ≠ 输入频率时，信号衰减。

        RLC并联谐振电流增益倍数 Au = R *
