基于STM32简易画板-嵌入式毕业设计

项目介绍

本设计是基于ARM Cortex-M3内核的STM32F103ZT6单片机的简易画板设计，硬件主要由STM32F103ZT6开发板和TFT液晶屏来实现。本设计中选择的触摸屏作为交流的媒介，它的特点是编程灵活，反应速度快、体积小以及耗能低，它为触摸屏面向更智能更实用的应用提供了参考依据。软件主要是触摸屏和液晶屏的驱动，通过C语言来控制液晶屏显示，从而实现对TFT液晶屏的控制。
本设计将利用嵌入式应用的开发流程来设计实现简易画板，画板通过触摸屏进行人机交互，主要的功能包括绘制简单的几何图形，跟踪画线，切换画笔颜色、功能，清屏等。画板的画笔、色块，以及图形功能将直接显示在触摸屏上。
关键字：STM32；TFT液晶屏；画板

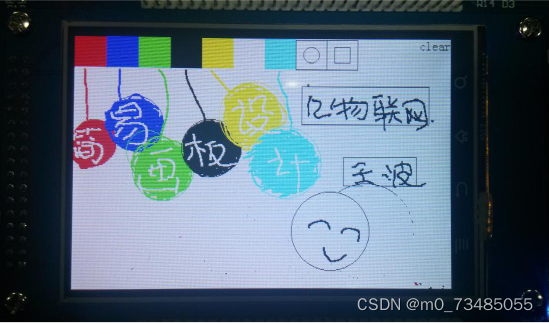

效果图
