Verilog HDL表决器电路设计

一、电路基本原理

1.电路是多输入,单输出组合逻辑电路

2.输出根据输入比较关系,确定为0或1

3.输入为奇数

二、Verilog代码实现(下面以七人表决器设计为例子)

代码实现:

module biaojueqi(A,B,C,D,E,F,G,Y);//注意工程名,根据自己工程名而定
input  A,B,C,D,E,F,G;
output reg Y;
always @(A or B or C or  D or  E or F or G )
begin
if(A+B+C+D+E+F+G>=3'd4)
Y<=1'b1;
else
Y<=1'b0;
end
endmodule

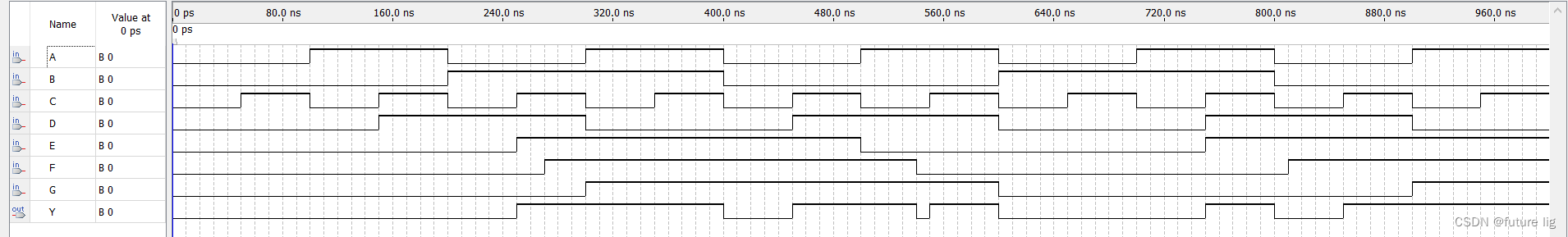

编译代码,波形图如下



 三、任务实现

1.新建工程

2.设计输入

3.工程编译

4.设计仿真

5.器件选择与管脚约束

6.配置烧写
