STM32 修改系统主频

解除只读（修改只读文件）

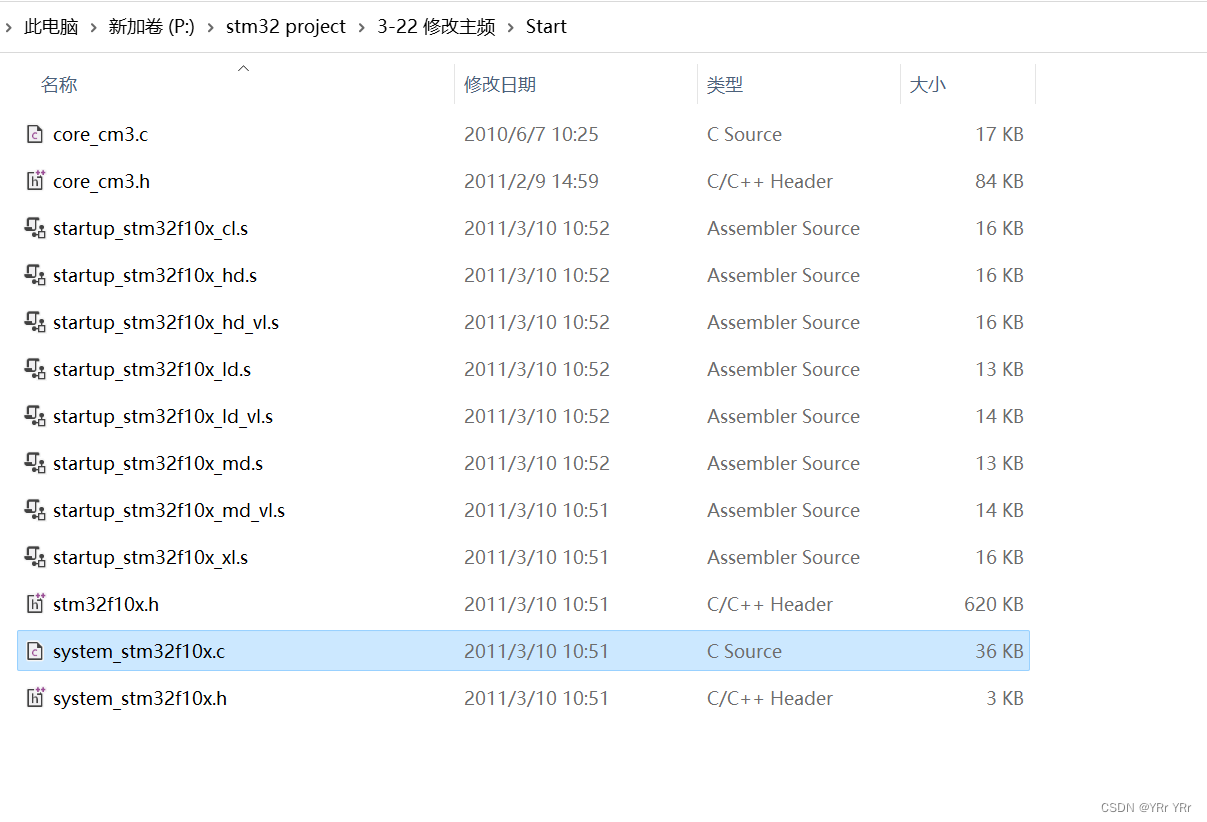

打开工程文件夹，找到对应只读文件

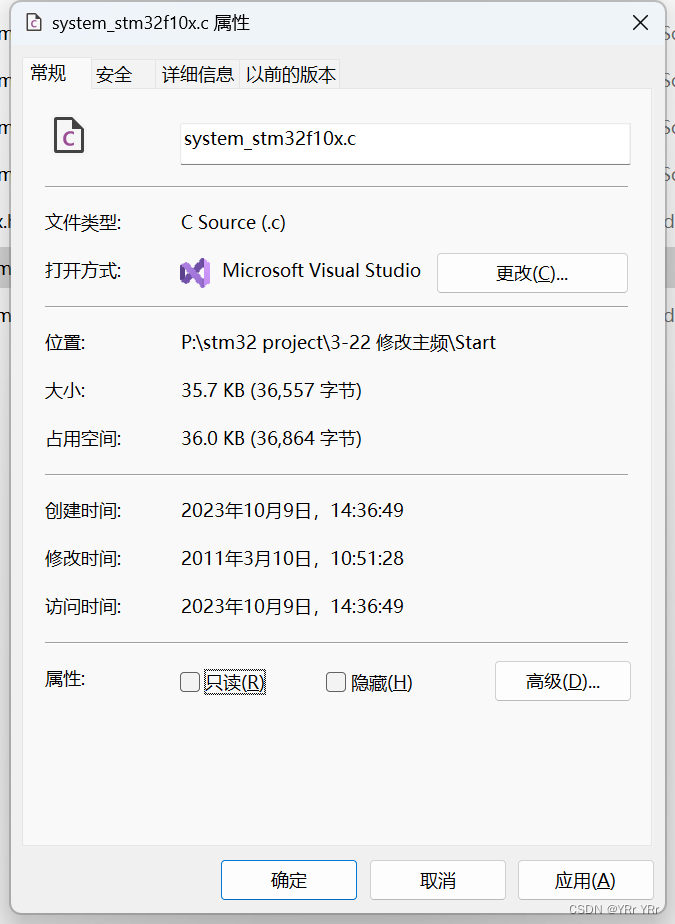

右键->属性->取消勾选只读属性->应用->确定

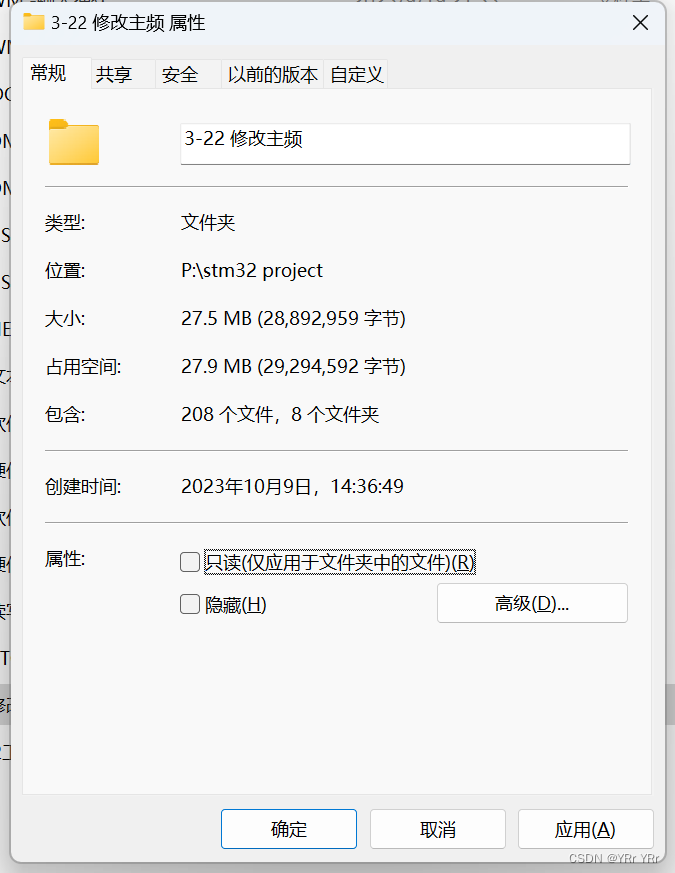

如果想整个文件夹或者整个工程的文件都取消只读，则需要对整个文件夹进行操作
- 选中对应的工程文件夹

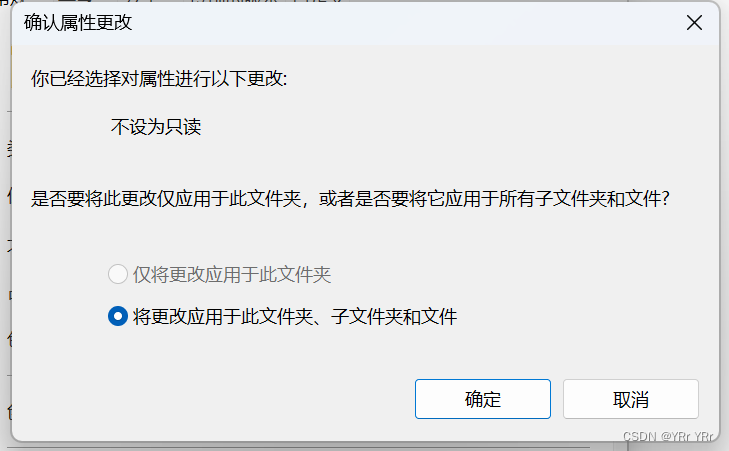

- 右键->属性->取消勾选只读（仅应用于文件夹中的文件）->应用->勾选将更改应用于此文件夹、子文件夹和文件->确定

在这里插入图片描述

横线表示文件夹里面的部分文件或者文件夹有不是只读的。要解决这个问题要打开文件夹里面的文件都要设置成只读。有时候会出现问他文件无法设置只读文件，这是由于是系统文件或者权限不够，授权即可完成。

system_stm32f10x.c

SystemInit（）首先启动HSI，之后执行各种恢复缺省配置，最后调用SetSysClock（）
- SetSysClock（）是一个分配函数，根据我们前面解除注释的宏定义，选择执行不同的配置函数，如SetSysClockTo72()，SetSysClockTo56()，SetSysClockTo48()等
  - 最后在SetSysClockTo72()等这些函数中，才是真正的配置，比如SetSysClockTo72()的配置是，选择HSE作为锁相环输入，之后锁相环进行9倍频，再选择锁相环输出作为主频，这样主频就是72M了。

SystemInit()

用于配置时钟树

在复位后，执行main( )函数之前，在启动文件里自动调用

SystemCoreClock 表示主频频率的值

SystemCoreClockUpdate( ) 用于更新SystemCoreClock ，因为这个变量只有最开始的一次赋值，之后如果改变了主频频率，这个值不会自动跟着变换，所以我们就需要调用以下这个函数，根据当前时钟树的配置，更新以下上面这个变量。

SystemInit() ->SetSysClock()(分配函数)->SetSysClockTo72()

//如果使用的是VL这些设备，也就是超值系列，那可选主频只有两个，HSE的8M和24M
#if defined (STM32F10X_LD_VL) || (defined STM32F10X_MD_VL) || (defined STM32F10X_HD_VL) //#if，预编译，用来兼容不同型号的设备
/* #define SYSCLK_FREQ_HSE    HSE_VALUE */
 #define SYSCLK_FREQ_24MHz  24000000
#else
/* #define SYSCLK_FREQ_HSE    HSE_VALUE */
/* #define SYSCLK_FREQ_24MHz  24000000 */
/* #define SYSCLK_FREQ_36MHz  36000000 */
/* #define SYSCLK_FREQ_48MHz  48000000 */
/* #define SYSCLK_FREQ_56MHz  56000000 */
#define SYSCLK_FREQ_72MHz  72000000 //解除对应的注释来选择想要的系统主频
#endif

//根据定义的不同宏定义，选择执行不同的配置函数
static void SetSysClock(void)
{
#ifdef SYSCLK_FREQ_HSE
  SetSysClockToHSE();
#elif defined SYSCLK_FREQ_24MHz
  SetSysClockTo24();
#elif defined SYSCLK_FREQ_36MHz
  SetSysClockTo36();
#elif defined SYSCLK_FREQ_48MHz
  SetSysClockTo48();
#elif defined SYSCLK_FREQ_56MHz
  SetSysClockTo56();
#elif defined SYSCLK_FREQ_72MHz
  SetSysClockTo72();
#endif
}

SetSysClockTo72()

第一步，使能HSE，外部高速时钟
第二步，等待HSERDY或者超时退出
第三步，根据HSERDY标志位，给HSEState置1或0
第四步，如果HSEState等于1，表示晶振启动成功，进入if语句
- 配置FLASH的等待
- 配置HCLK（AHB）、PCLK2（APB2）和PCLK1（APB1）的分频器
- 配置锁相环（PLL），HSE是8M，锁相环选择9倍频，最终锁相环输出就是72M
- 使能锁相环，等待锁相环准备就绪
- 选择锁相环的输出作为系统时钟并等待锁相环称为系统时钟

选择外部8M晶振作为锁相环输入，锁相环执行9倍频，输出的72M，选择为SYSCLK
代码最后的else{}，如果HSE启动失败，应用程序会有错误的时钟，用户可以在其中加一些代码解决这个错误，如果HSE没接或者HSE坏了，那么上面代码都不会执行，程序默认会使用最开始启动的HSI，内部8M时钟，作为系统主频。所以如果发现主频变成了8M，那可能就是外部晶振有问题了。可以在else{}里加一些代码，如果确实执行到了else里面，那就说明确实是HSE有问题。

static void SetSysClockTo72(void)
{
  __IO uint32_t StartUpCounter = 0, HSEStatus = 0;

  /* SYSCLK, HCLK, PCLK2 and PCLK1 configuration ---------------------------*/
  /* Enable HSE */
  RCC->CR |= ((uint32_t)RCC_CR_HSEON);

  /* Wait till HSE is ready and if Time out is reached exit */
  do
  {
    HSEStatus = RCC->CR & RCC_CR_HSERDY;
    StartUpCounter++;
  } while((HSEStatus == 0) && (StartUpCounter != HSE_STARTUP_TIMEOUT));

  if ((RCC->CR & RCC_CR_HSERDY) != RESET)
  {
    HSEStatus = (uint32_t)0x01;
  }
  else
  {
    HSEStatus = (uint32_t)0x00;
  }

  if (HSEStatus == (uint32_t)0x01)
  {
    /* Enable Prefetch Buffer */
    FLASH->ACR |= FLASH_ACR_PRFTBE;

    /* Flash 2 wait state */
    FLASH->ACR &= (uint32_t)((uint32_t)~FLASH_ACR_LATENCY);
    FLASH->ACR |= (uint32_t)FLASH_ACR_LATENCY_2;


    /* HCLK = SYSCLK */
    RCC->CFGR |= (uint32_t)RCC_CFGR_HPRE_DIV1;

    /* PCLK2 = HCLK */
    RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE2_DIV1;

    /* PCLK1 = HCLK */
    RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE1_DIV2;

#ifdef STM32F10X_CL //互联型

#else
    /*  PLL configuration: PLLCLK = HSE * 9 = 72 MHz */
    RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_PLLSRC | RCC_CFGR_PLLXTPRE |
                                        RCC_CFGR_PLLMULL));
    RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL9);
#endif /* STM32F10X_CL */

    /* Enable PLL */
    RCC->CR |= RCC_CR_PLLON;

    /* Wait till PLL is ready */
    while((RCC->CR & RCC_CR_PLLRDY) == 0)
    {
    }

    /* Select PLL as system clock source */
    RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));
    RCC->CFGR |= (uint32_t)RCC_CFGR_SW_PLL;

    /* Wait till PLL is used as system clock source */
    while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS) != (uint32_t)0x08)
    {
    }
  }
  else
  { /* If HSE fails to start-up, the application will have wrong clock
         configuration. User can add here some code to deal with this error */
  }
}
#endif

代码示例

main.c

#include "stm32f10x.h"                  // Device header
#include "OLED.h"
#include "Delay.h"
int main(void)
{
    OLED_Init();
    OLED_ShowString(1,1,"SYSCLK:");
    OLED_ShowNum(1,8,SystemCoreClock,8);//显示当前系统主频


    while(1)
    {
        OLED_ShowString(2,1,"Running");
        Delay_ms(500);
        OLED_ShowString(2,1,"       ");
        Delay_ms(500);
    }
}

system_stm32f10x.c（部分）

//如果使用的是VL这些设备，也就是超值系列，那可选主频只有两个，HSE的8M和24M
#if defined (STM32F10X_LD_VL) || (defined STM32F10X_MD_VL) || (defined STM32F10X_HD_VL) //#if，预编译，用来兼容不同型号的设备
/* #define SYSCLK_FREQ_HSE    HSE_VALUE */
 #define SYSCLK_FREQ_24MHz  24000000
#else
/* #define SYSCLK_FREQ_HSE    HSE_VALUE */
/* #define SYSCLK_FREQ_24MHz  24000000 */
/* #define SYSCLK_FREQ_36MHz  36000000 */
/* #define SYSCLK_FREQ_48MHz  48000000 */
/* #define SYSCLK_FREQ_56MHz  56000000 */
#define SYSCLK_FREQ_72MHz  72000000 //解除对应的注释来选择想要的系统主频
#endif

注意事项

修改主频后，有很多涉及计时的计算都要重新匹配一下，比如Delay_us()函数，默认使用的是72M主频，所以在72M主频下，Dealy的时间是正确的，降低主频后，Delay的时间不能自适应变化，如果你想在任何主频下，Delay的时间都是正确的，可以用SystemCoreClock 来做自适应，把这个变量也带入计算即可。
修改主频是一个牵一发而动全身的事情，改完之后，很多涉及精准计时的计算，都要做好匹配的工作，所以一般情况下，不轻易修改主频

Delay_us()

/**
  * @brief  微秒级延时
  * @param  xus 延时时长，范围：0~233015
  * @retval 无
  */
void Delay_us(uint32_t xus)
{
	SysTick->LOAD = 72 * xus;				//设置定时器重装值
	SysTick->VAL = 0x00;					//清空当前计数值
	SysTick->CTRL = 0x00000005;				//设置时钟源为HCLK，启动定时器
	while(!(SysTick->CTRL & 0x00010000));	//等待计数到0
	SysTick->CTRL = 0x00000004;				//关闭定时器
}
