一，矩阵键盘

本次学习的显示都基于LCD1602来显示结果

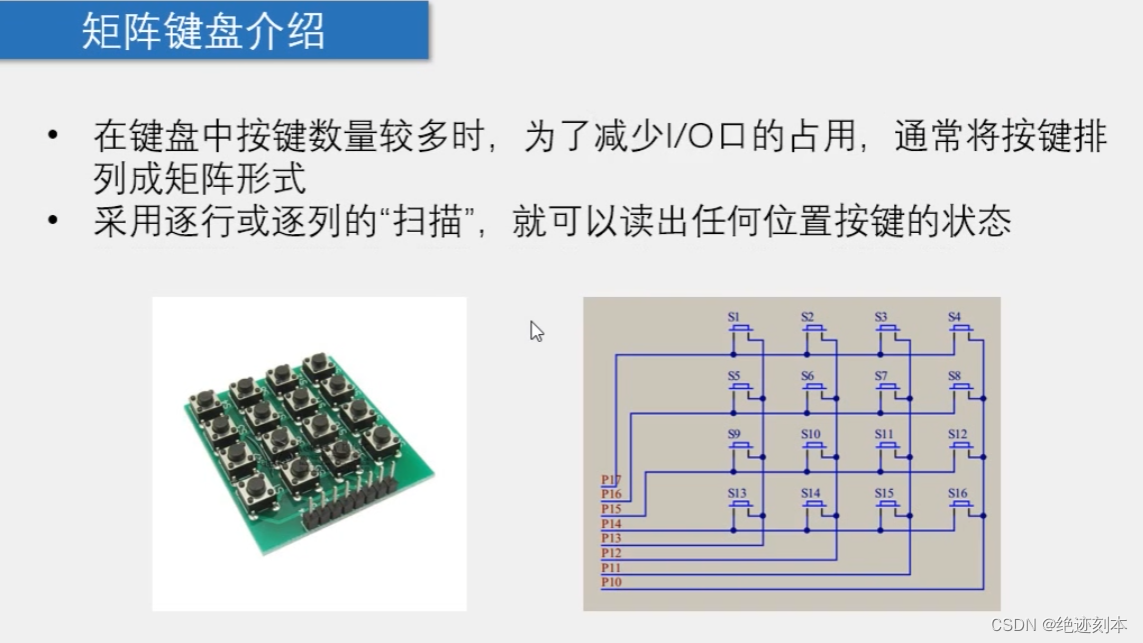

1.矩阵键盘的介绍

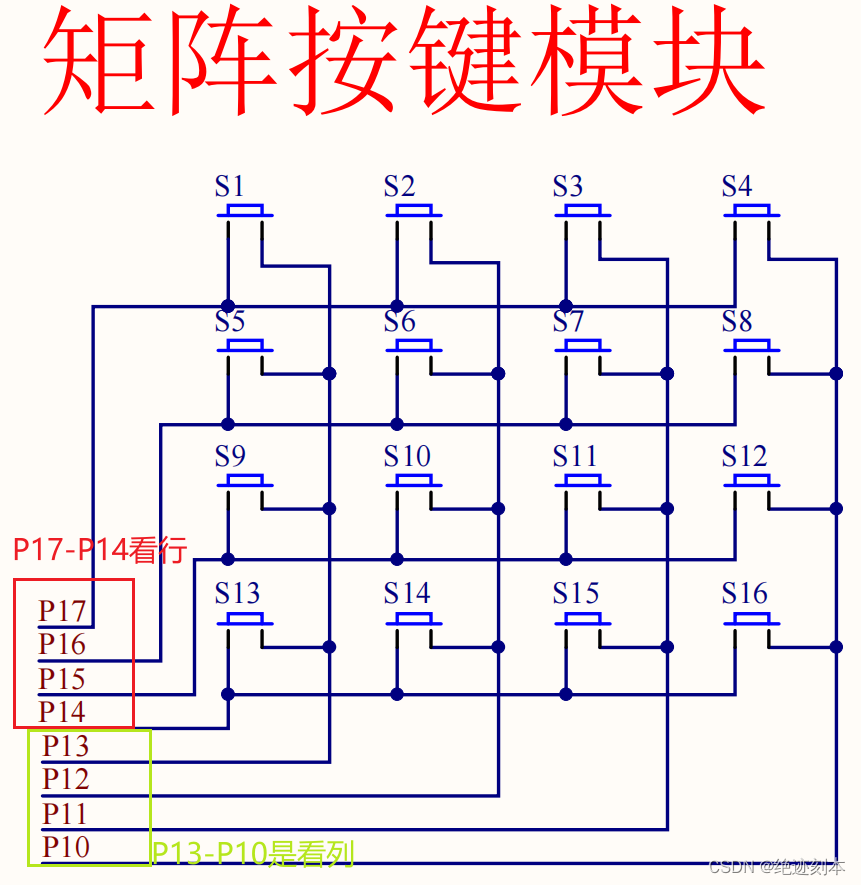

2.矩阵键盘原理图

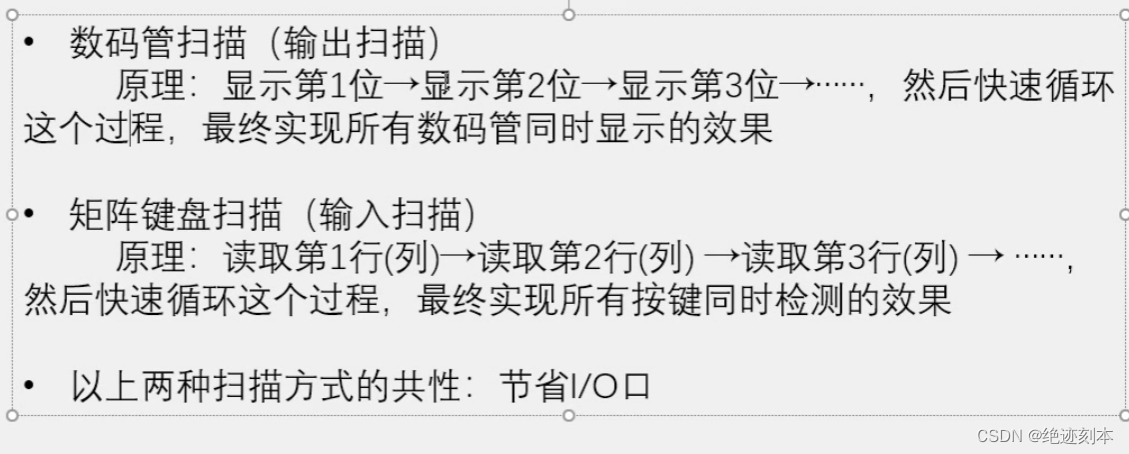

3.扫描的概念

由于按行扫描会受共用端口影响，所以这次选择按列扫描

二，实例操作

（1)读取矩阵键盘的键码值

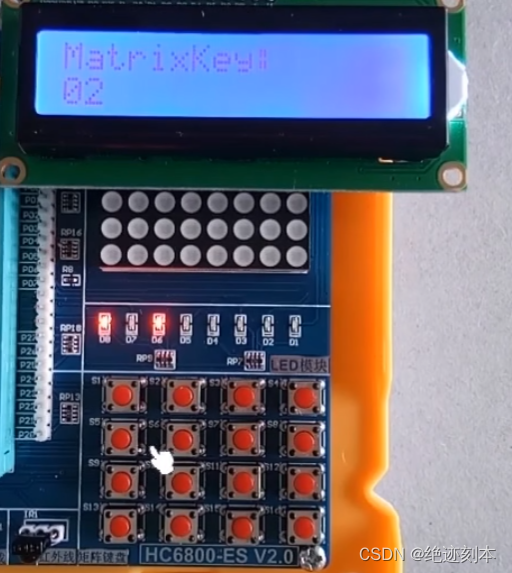

点第几个按键，键盘上显示第几个按键所代表的键位，显示在LCD1602上

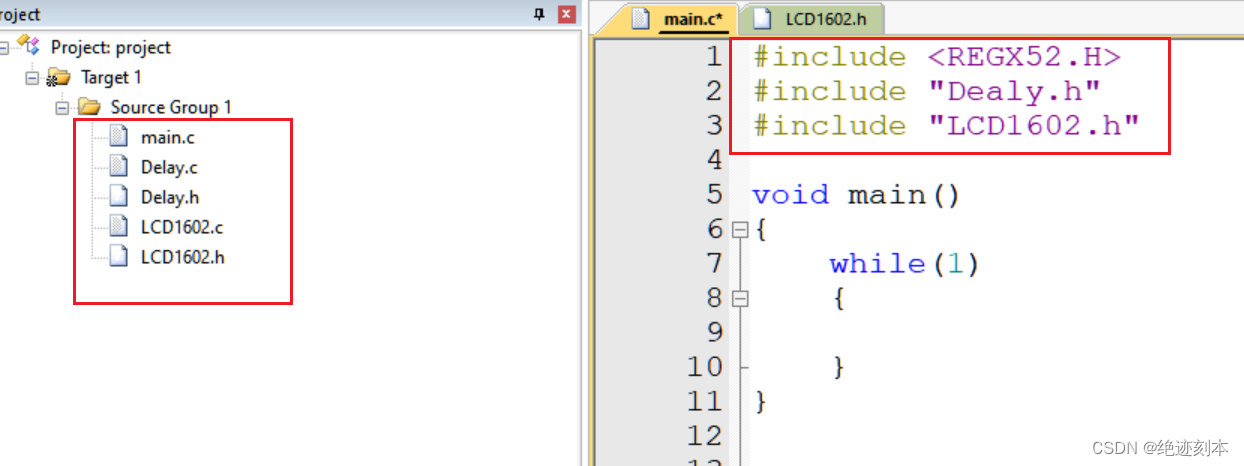

1.新建工程以后将LCD1602调试文件和延迟函数都放入新文件中，写好头文件和基础代码

2.MATRIXKEY函数

#include <REGX52.H>
#include "Delay.h"

unsigned char MatrixKey()
{
	unsigned char KeyNumber=0;

	P1=0xFF;
	P1_3=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=1;}
	if(P1_6==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=5;}
	if(P1_5==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=9;}
	if(P1_4==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=13;}

	P1=0xFF;
	P1_2=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=2;}
	if(P1_6==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=6;}
	if(P1_5==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=10;}
	if(P1_4==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=14;}

	P1=0xFF;
	P1_1=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=3;}
	if(P1_6==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=7;}
	if(P1_5==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=11;}
	if(P1_4==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=15;}

	P1=0xFF;
	P1_0=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=4;}
	if(P1_6==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=8;}
	if(P1_5==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=12;}
	if(P1_4==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=16;}

	return KeyNumber;
}

#include <REGX52.H>
#include "Delay.h"
#include "LCD1602.h"
#include "MatrixKey.h"

unsigned char KeyNum;

void main()
{
		LCD_Init();
		LCD_ShowString(1,1,"MatrixKey!");
		while(1)
		{
			KeyNum=MatrixKey();
			if(KeyNum)
			{
				LCD_ShowNum(2,1,KeyNum,2);
			}

		}
}

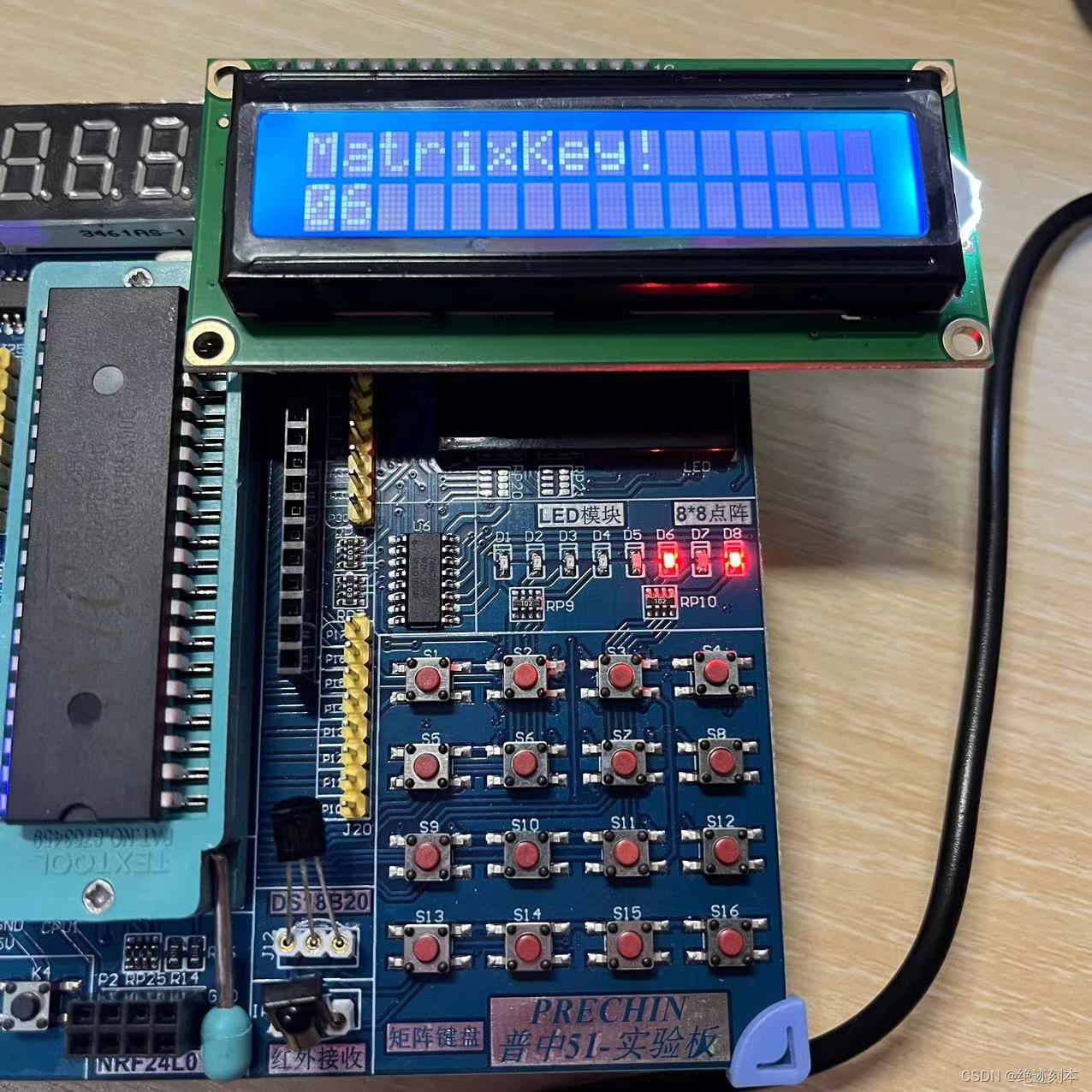

最终效果

(2）矩阵键盘的应用—电子密码锁

需要定义一些按键的功能

S1-S9是输入密码的1-9，S10定义为0，S11为确认建，S12为取消键，其他键位暂时不用

在上面代码的基础上对main函数部分增加一些密码的算法

#include <REGX52.H>
#include "Delay.h"
#include "LCD1602.h"
#include "MatrixKey.h"

unsigned char KeyNum;
unsigned int Password,Count;


void main()
{
	LCD_Init();
	LCD_ShowString(1,1,"PassWord：");
	while(1)
	{	Delay(150);
		KeyNum=MatrixKey();
		if(KeyNum)
		{
			if(KeyNum<=10) //1-10为密码区，如果按键按下，可以输入密码
			{
				if(Count<4) //如果输入次数小于4
					{
						Password*=10;   //密码左移一位
						Password+=KeyNum%10;  //获取一位密码
						Count++; //计次加一
					}

				LCD_ShowNum(2,1,Password,4);  //更新显示
			}
			if(KeyNum==11)
			{
				if(Password==2345)
				{
					LCD_ShowString(1,14,"OK ");
					Password=0;  //计次清零
					Count=0;
					LCD_ShowNum(2,1,Password,4);  //更新显示
				}
				else
				{
					LCD_ShowString(1,14,"ERR");
					Password=0;  //计次清零
					Count=0;
					LCD_ShowNum(2,1,Password,4);  //更新显示
				}
			}
			if(KeyNum==12)
			{
				Password=0;
				Count=0;
				LCD_ShowNum(2,1,Password,4);
			}
		}
	}
}

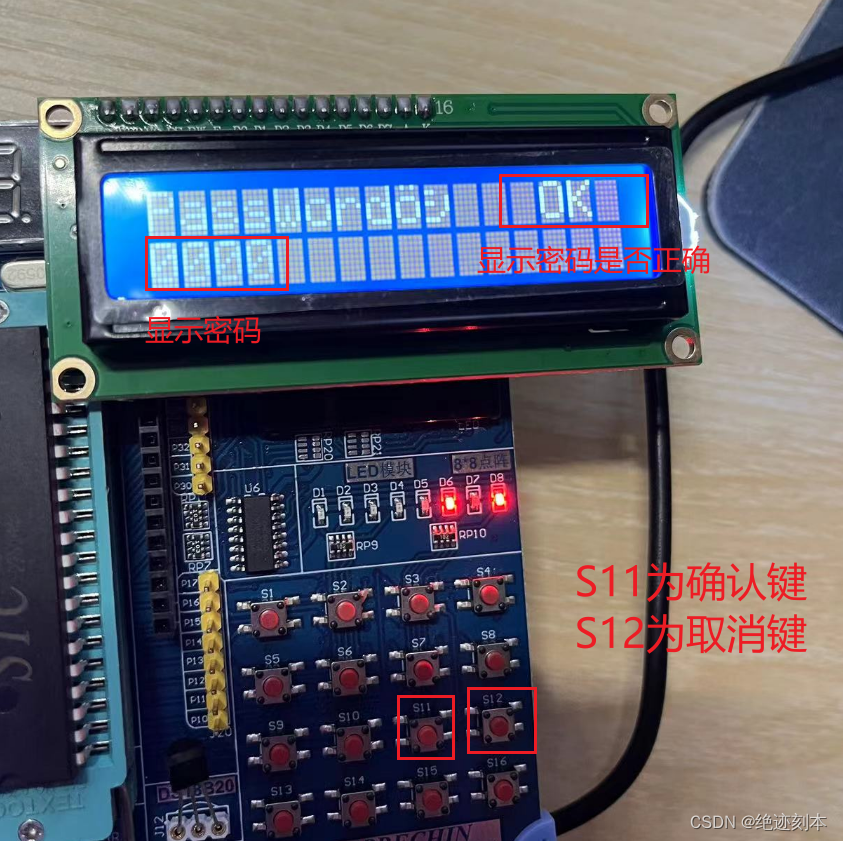

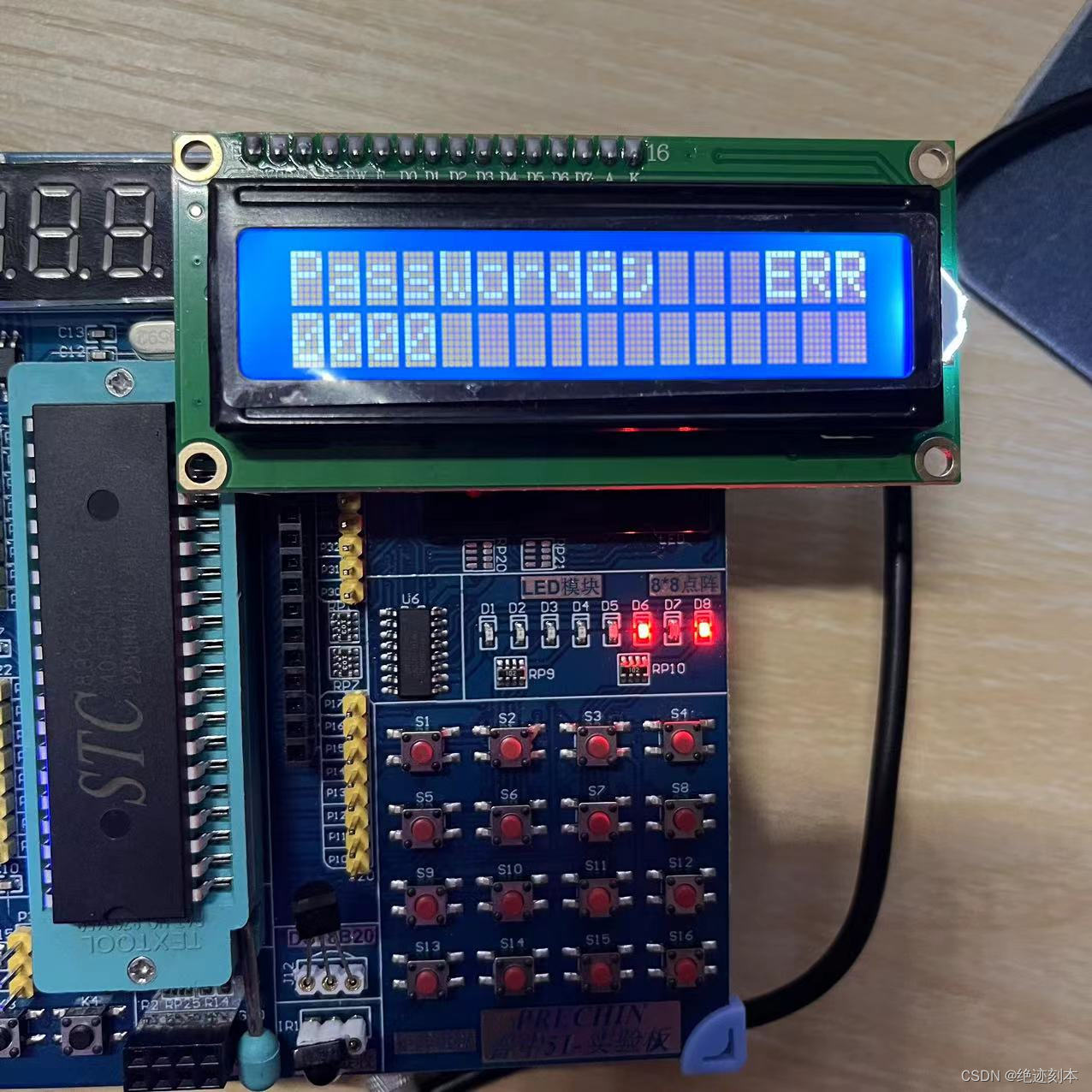

效果显示
