二层环路产生的问题

1、广播风暴 --- 广播帧在二层环路中会形成一个顺时针和一个逆时针的环路，并且会无限循环下去，最终导致设备宕机。

2、MAC地址表翻摆（漂移）--- 因为数据帧环路的存在交换机的MAC地址表中会不断更新MAC地址和接口对应关系。

3、多帧复制 --- 重复收到相同的数据帧

什么是生成树

在二层交换网络中，逻辑上阻塞部分接口，实现从根交换机到所有节点的最短路径的拓扑结构，生成一个没有环路的拓扑。当其中最佳的路径出现故障时，则将个别阻塞的接口打开，实现链路资源的备份。

STP历史发展

最早STP --- 标准生成树协议---802.1D标准

PVST、PVST+ --- 思科私有的生成树协议

802.1W --- RSTP ---快速生成树协议

802.1S --- MSTP --- 多生成树协议

BPDU

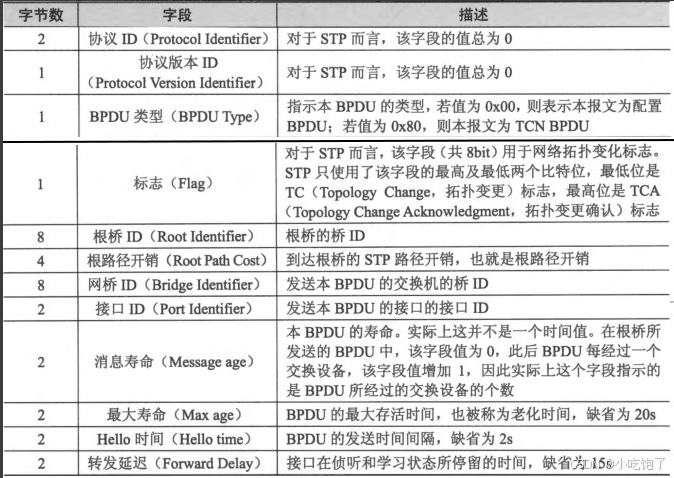

配置BPDU

最常用最主要的BPDU，整个树形结构生成过程中，使用BPDU协商交流。

协议版本ID --- 802.1D --- 0

802.1W --- 2

802.1S --- 3

以下四个参数都会参与生成树的角色选举中

1、根桥ID（根网桥ID） --- 为根的交换机的身份ID --- 802.1D中，一个交换网络只有一棵树

2、网桥ID --- BID --- 每一台交换机的身份标识 --- 8个字节构成

前两个字节--- 优先级

后六个字节 --- MAC地址

因为需要支持生成树协议，所以交换机至少需要一个MAC地址，则可以使用这个MAC地址作为BID中的MAC地址，但是如果是三层交换机，可能会有多个MAC地址，则会选择其中数值最小的作为BID中的MAC地址。

3、根路径开销 --- RPC --- 发出该BPDU设备到达根网桥的开销

4、接口ID --- 2个字节构成，用于区分和标识交换机不同的接口，发出该BPDU设备接口的ID。

前4位 --- 优先级

后12位 -- 接口的标识

消息寿命 --- MAX HOP -- 20

配置BPDU ---只有根网桥可以发送，在一开始，交换网络的初始阶段，所有设备都认为自己是根网桥，则都会从自己所有激活STP协议的接口发出配置BPDU，基于收到BPDU进行角色选

举，选出真正的根。之后，所有的非根网桥不再主动发送配置BPDU，仅转发根网桥的配置 BPDU，根网桥会每隔2S周期发送，20S老化时间。

根路径开销在转法时的计算方法是将接收到的BPDU中的RPC加上进入接口的开销值

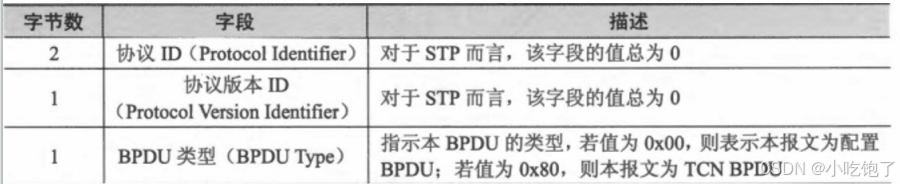

TCN BPDU

只在一种特殊的场景中存在，如果网络拓扑发生变化时，TCN BPDU需要把变化信息传递出去，相当于报信。

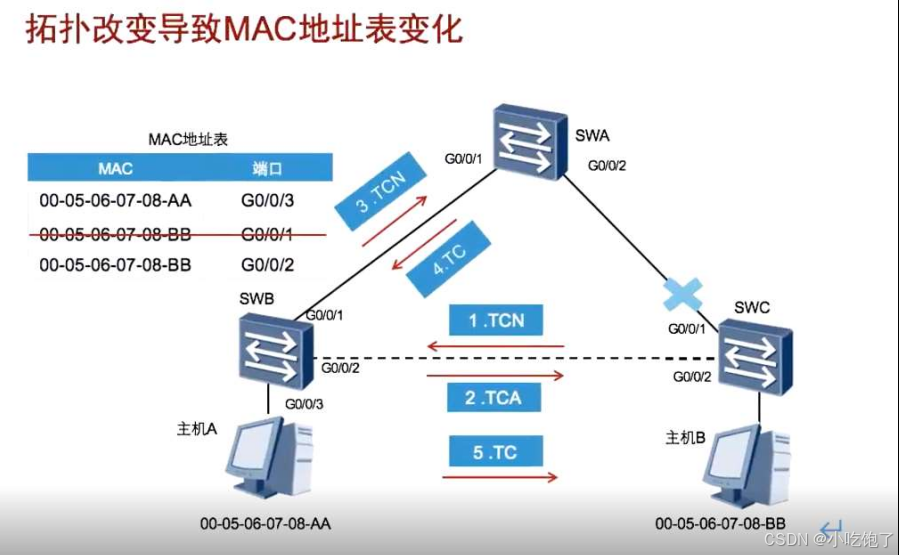

TCN BPDU ---本地交换链路出现故障之后， STP重新收敛，为了快速刷新交换MAC地址表中的错误信息，当事机会首先发出TCN BPDU，对端收到之后，将回复一个TCA置1的配置BPDU，之后，再逐级上报TCN BPDU到根网桥。根网桥收到后，会下发一个TC置1的配置BPDU，再逐级 下发到所有设备，所有收到TC置1的配置BPDU的设备会临时将MAC地址的老化时间由360S减少 到15S.（和转发延迟同步）

STP的选举

四个角色

根网桥：RB。发送周期--2s 老化时间--20s

根端口：RP。所有的非根网桥都必须选取有且只有一个接口作为根端口，用于接收根网桥发送到BPDU。（选择离根网桥最近的端口）

指定端口：DP。每一条链路上有且一个端口是指定端口。用于转发根网桥发送的BPDU

非指定端口：NDP。所有没有角色的端口，即需要被阻塞的端口。

选举过程

1、根网桥 --- 在802.1D中，一个交换网络一棵树，仅选择一个根网桥

对比BID --- 8个字节 --- 前两个字节--- 优先级
后六个字节 --- MAC地址

首先，先比较BID中优先级，优先选择优先级数值小的作为根网桥。

优先级：取值范围理论上是0-65535，实际上取值范围0-61440，默认值为32768。

优先级只使用了前4位，后面12位称为拓展系统ID，只有在802.1S中启用 --- 所以优先级的修改需要按照4096的倍数来进行修改。

如果优先级相同，则比较MAC地址，选择MAC地址数值最小的作为根网桥。

2、根端口 --- 所有非根网桥上有且仅有一个距离根网桥最近的端口，用来接受根网桥的

BPDU

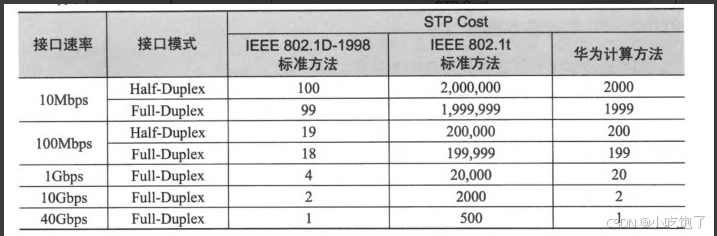

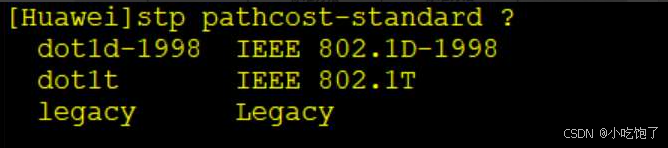

修改开销值的方法（注意：华为默认使用标准为802.1t）

                1，选择在接受根网桥BPDU是RPC 最小的端口作为根端口。

                2，如果多个接口到达根网桥的开销值相同，则比较接口对端设备的BID ，优先选择 BID 小的设备所对应的接口为根端口。

                3，如果对端的BID 也相同（连接在同一设备），则比较对端的 PID ，优先选择 PID 小的接口对应的接口为根端口。

                        PID：2个字节---前4位为优先级

                                                  后12位为接口标识

                        先比较优先级，优先选择优先级数值小的

                        优先级取值范围0 -240，默认值为128，每一位代表16，修改优先级时也只能按照16的倍数修改

                        如果优先级相同，则比较接口标识

4，如果对端的 PID 也相同，则比较本地接口的 PID ，选择 PID 小的作为根端口

3、指定端口 --- 每一条链路上有且仅有一个端口作为指定端口，用来发送或者转发根网桥的

BPDU。

根网桥所有的接口都是指定端口，根端口的对端一定时是指定端口

                1，优先选择发出根网桥BPDU时RPC最小的端口作为指定端口。

                2，如果发出时的开销值相同，则比较接口链接设备的BID ，优先选择 BID 小的设备的接口作为指定端口

                3，如果本端的BID 也相同，则比较接口的 PID ，优先选择 PID 小的作为指定端口

                4，如果本端的PID 也相同，则直接阻塞

4、非指定端口 --- 所有没有角色的端口都是非指定端口，需要被阻塞。

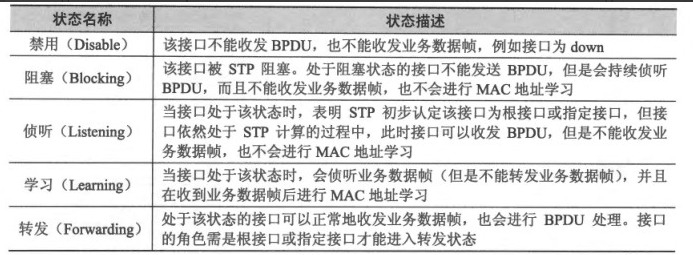

接口状态

1、禁用 --- 1.接口关闭 2.接口没有激活生成树

2、阻塞 --- 接口激活生成树后第一个进入的状态，只能侦听BPDU，不能发送BPDU也不能处理数据帧

设备20s没有侦听到BPDU，则认为根网桥不存在或者失效，则进入到下一个状态。

3、侦听 --- 进行角色选举的状态。可以接受和发送BPDU，但是，不能处理业务帧。15后（转发延迟时间）将进入到下一个状态

4、学习 --- 开始接收业务数据帧，但是只记录MAC地址和接口的休息，并不去转发业务数据帧，停留时间15s。

5、转发 --- 可以进行BPDU的处理，也可以转发业务数据帧

最终可能停留的状态：转发和阻塞

侦听和学习是两个过渡状态

首次收敛所需要时间为50s

结果突变

1、根网桥故障 --- 50s

2、直连链路故障 --- 30s

3、非直连链路故障 --- 50s

STP配置

1、启动STP生成树协议

[sw1]stp  enable ----启动生成树---华为默认开启生成树

2、选择生成树版本

[sw1]stp mode ?
mstp  Multiple Spanning Tree Protocol(MSTP) mode
rstp  Rapid Spanning Tree Protocol (RSTP) mode
stp   Spanning Tree Protocol (STP) mode
[sw1]stp mode stp
注意：华为设备默认选择MSTP
