要求：实验静态NAT、动态NAT、NAPT的配置。

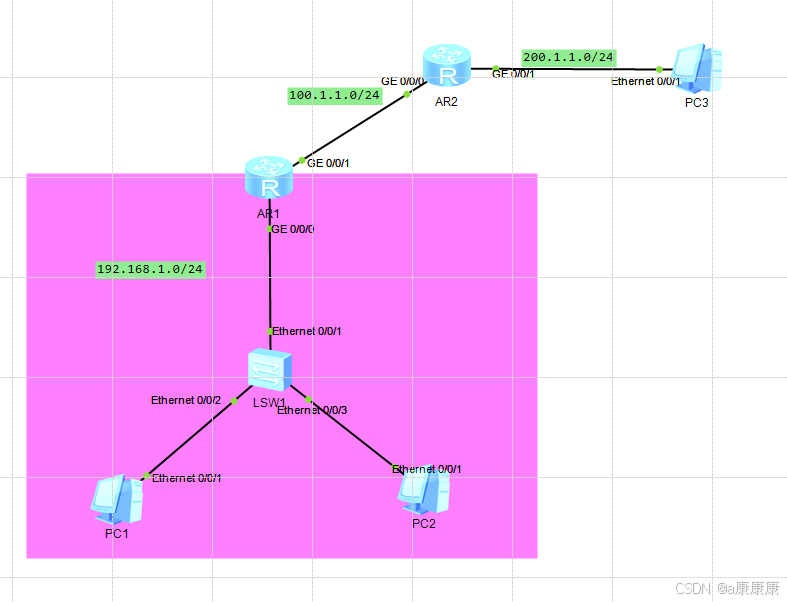

拓扑：

基础配置：

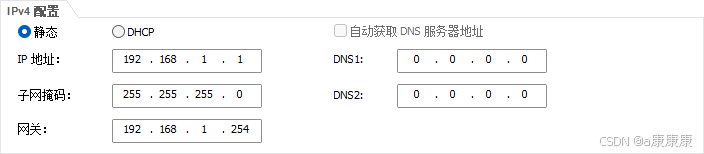

PC1

PC2

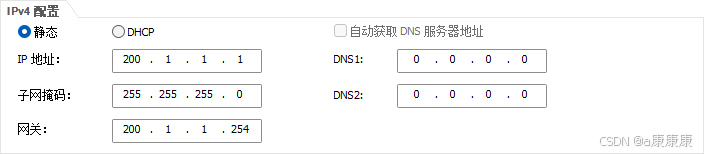

PC3

AR1

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 24
[R1-GigabitEthernet0/0/1]ip address 100.1.1.1 24
[R1-GigabitEthernet0/0/1]q
[R1]ip route-static 0.0.0.0 0.0.0.0 100.1.1.2

AR2

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 100.1.1.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 200.1.1.254 24

静态NAT

一对一的固定的映射关系，内网设备对外完全占有一个固定的公有IP地址。

能实现双向转发，一般用于非常重要的业务服务器上。

但是映射之后的用户如果不是一直在访问互联网，将造成IP地址的浪费。未做映射的用户无法访问互联网，有多少内网IP地址就需要多少个公网IP地址进行映射，成本较高。

配置：

[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]nat static global 100.1.1.100 inside 192.168.1.1

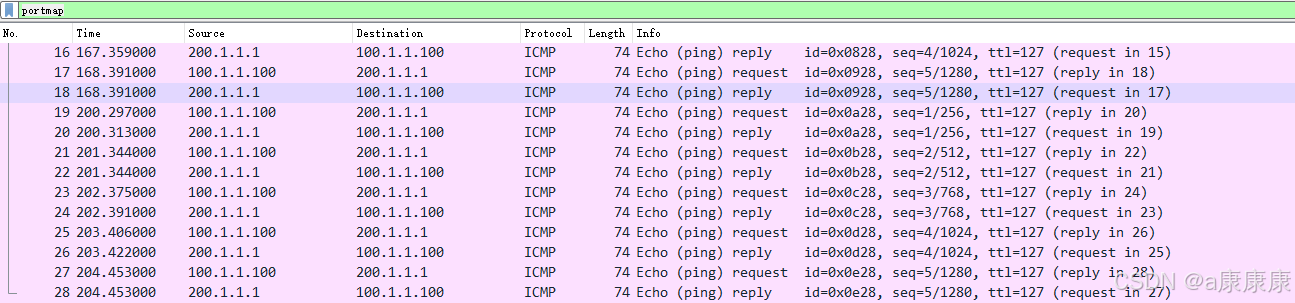

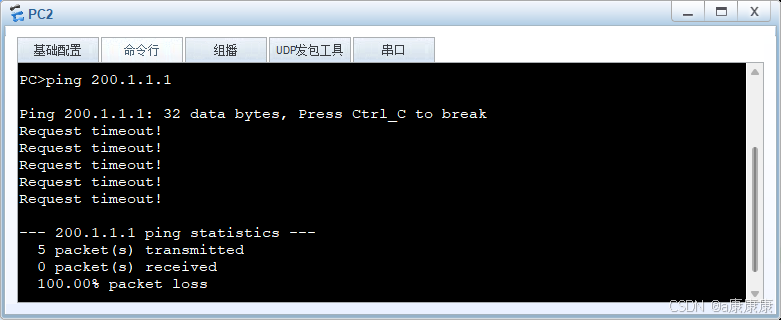

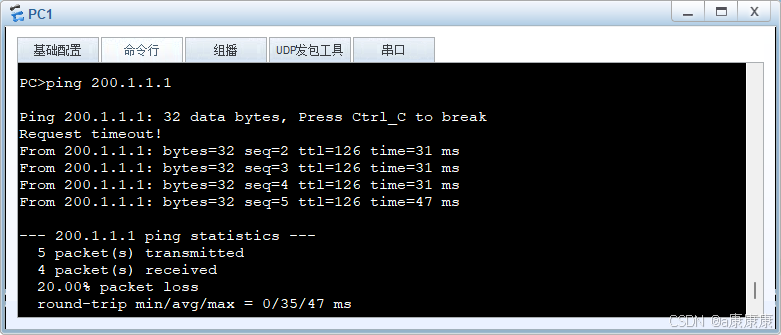

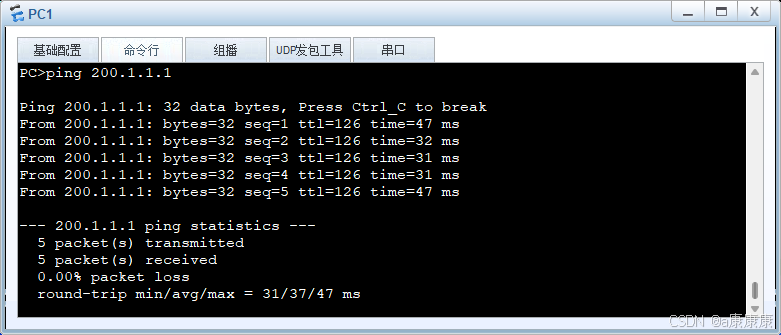

效果：PC1 可以 ping 通PC3，但是PC2 不能 ping 通PC3（只给192.168.1.1做了地址转换）

动态NAT

一对一的不固定的映射关系。

需要配置地址池，地址池中的公网IP地址可以租用给内网主机来访问外网。地址池中的IP正在被映射时，等同于完全被租用，其他主机无法使用。

配置：

[R1-GigabitEthernet0/0/1]undo nat static global 100.1.1.100 inside 192.168.1.1 n
etmask 255.255.255.255 //先删除刚才配置的静态地址转换

[R1]nat address-group 1 100.1.1.100 100.1.1.105 //配置地址池
[R1]acl 2000
[R1-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[R1-acl-basic-2000]q
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1 no-pat

效果：

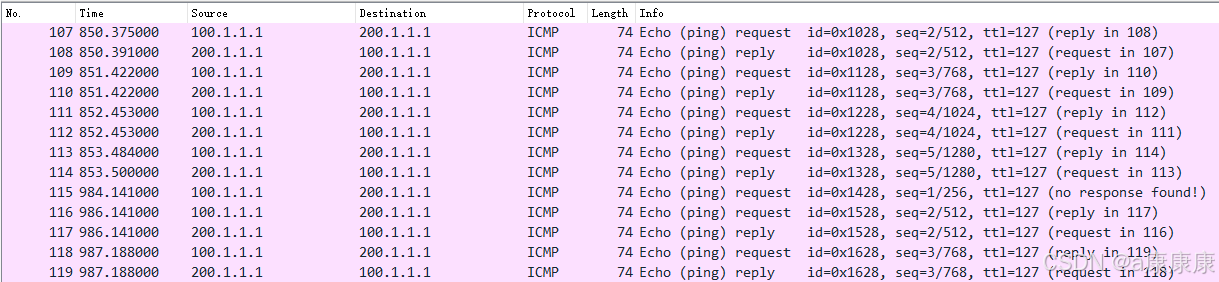

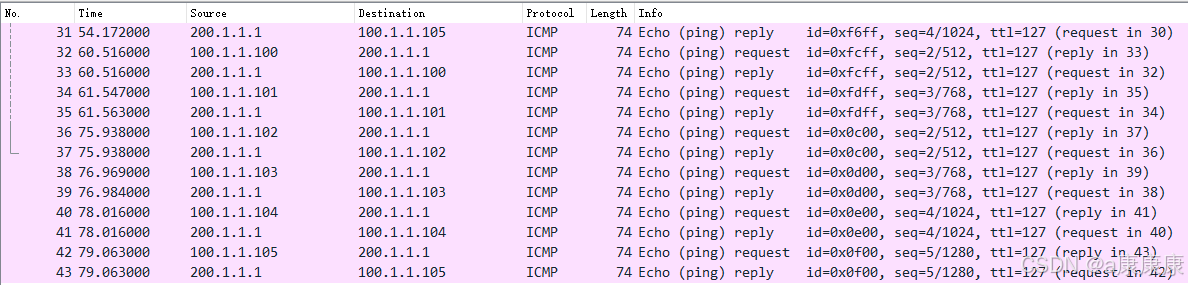

数据抓包：

NAPT

一对多的不固定的映射关系。

将公网的地址的端口映射给内网地址的端口，前后端口号没有必要一致。可以实现多对一的转化，多个私网地址对应一个公网地址。映射关系不是固定的，会随着结束访问之后消除。

配置：

[R1]nat address-group 1 100.1.1.100 100.1.1.105 //配置地址池
[R1]acl 2000
[R1-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[R1-acl-basic-2000]q
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1 //相较于动态nat少了no-pat

效果：
