一、引言
关于STM32两轮平衡车的设计，我想在读者阅读本文之前应该已经有所了解，所以本文的重点是代码的分享和分析。至于具体的原理，我觉得读者不必阅读长篇大论的文章，只需按照本文分享的代码自己亲手制作一辆平衡车，其原理并不言而喻了。源完整代码工程在文章末尾百度网盘链接，请需要的读者自行下载即可。
另外，由于平衡车的精髓在于PID算法的运用，有需要了解PID算法的读者可以参考以下两篇文章：
PID算法详解（代码详解篇），位置式PID、增量式PID（通用）_pid 代码-CSDN博客
PID算法详解（精华知识汇总）_小小_扫地僧的博客-CSDN博客
二、所需材料
1、STM32F03C8T6
2、MPU6050
3、蓝牙模块
4、编码电机
5、TB6612
6、电源+稳压模块
7、OLED显示模块
三、接线强调

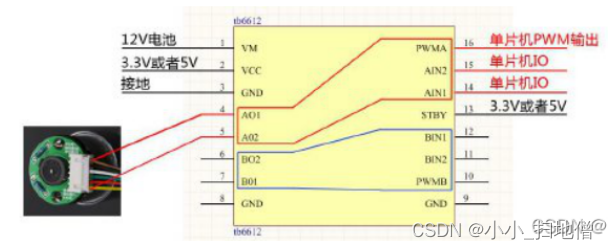

1、TB6612接线
2、蓝牙模块与单片机之间
单片机 蓝牙模块
TX ——> RX
RX ——> TX
3、MPU6050
使用IIC通信，所以对照代码接SDA、SCL、GND、VCC、IN（中断触发线）
四、功能介绍
1、两轮平衡直立
2、蓝牙APP控制运动状态
3、遥控手柄控制
4、超声波避障
五、关键算法
PID算法对编码电机的控制
1.位置闭环控制
位置闭环控制就是根据编码器的脉冲累加测量电机的位置信息，并与目标值进行比较，得到控制偏差，然后通过对偏差的比例、积分、微分进行控制，使偏差趋向于零的过程。 位置闭环控制就是根据编码器的脉冲累加测量电机的位置信息，并与目标值进行比较，得到控制偏差，然后通过对偏差的比例、积分、微分进行控制，使偏差趋向于零的过程.

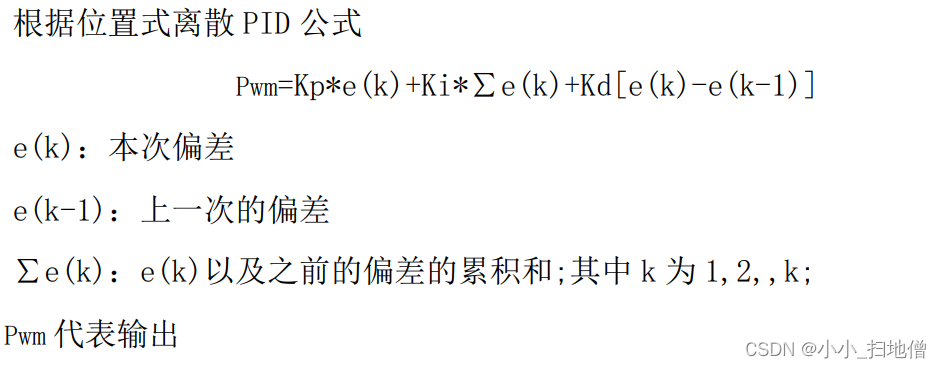

1.1理论分析

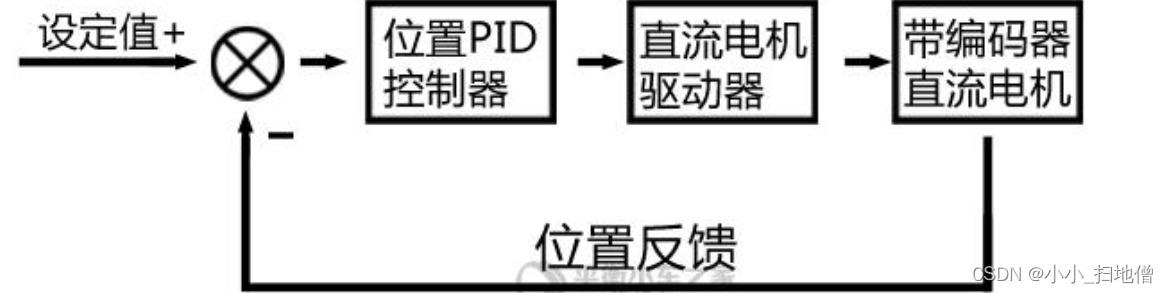

1.2控制原理图
1.3C语言实现
int Position_PID (int Encoder, int Target)
{
static float Bias, Pwm,Integral_bias,Last_Bias;
Bias=Encoder-Target;//计算偏差
Integral_bias+=Bias; //求出偏差的积分
Pwm=Position_KP*Bias+Position_KI*Integral_bias+Position_KD*(Bias-Last_Bias);Last_Bias=Bias; //保存上一次偏差
return Pwm; //输出
}
入口参数为编码器的位置测量值和位置控制的目标值，返回值为电机控制PWM(现在再看一下上面的控制原理图是不是更加容易明白了)。
第一行是相关内部变量的定义。
第二行是求出速度偏差，由测量值减去目标值。第三行通过累加求出偏差的积分。
第四行使用位置式PID控制器求出电机 PWM。第五行保存上一次偏差，便于下次调用。最后一行是返回。
然后，在定时中断服务函数里面调用该函数实现我们的控制目标:Moto=Position_PID(Encoder, Target_Position);
Set_Pwm(Moto) ;//===赋值给PWM寄存器
2、速度闭环控制
速度闭环控制就是根据单位时间获取的脉冲数(这里使用了M法测速)测量电机的速度信息，并与目标值进行比较，得到控制偏差，然后通过对偏差的比例、积分、微分进行控制，使偏差趋向于零的过程。
一些PID的要点在位置控制中已经有讲解，这里不再赘叙。
需要说明的是，这里速度控制20ms一次，一般建议10ms或者5ms，因为在这里电机是使用USB供电，速度比较慢，20ms可以延长获取速度的单位时间，提高编码器的采值。
2.1理论分析
根据增量式离散PID公式 根据增量式离散PID公式
Pwm+=Kp[e(k)-e(k-1)]+Ki*e(k)+Kd[e(k)-2e(k-1)+e(k-2)]
e(k):本次偏差
e(k-1):上一次的偏差e (k-2):上上次的偏差
Pwm 代表增量输出在我们的速度控制闭环系统里面只使用PI控制，因此对PID控制器可简化为以下公式:
Pwm+=Kp[e(k)-e(k-1)]+Ki*e(k)

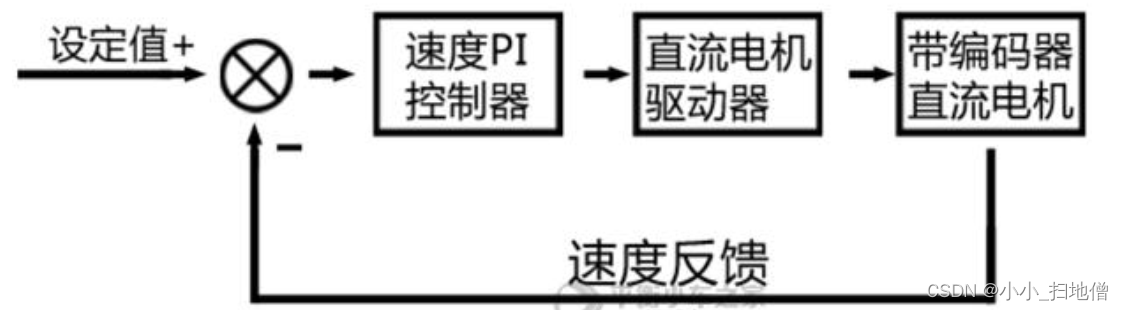

2.2 控制原理图
2.3 C语言实现
增量式PI控制器具体通过C语言实现的代码如下:
int Incremental_PI (int Encoder,int Target)
{
static float Bias, Pwm, Last_bias;
Bias=Encoder-Target;//计算偏差
Pwm+=Velocity_KP*(Bias-Last_bias)+Velocity_KI*Bias;//增量式PI控制器
Last_bias=Bias;//保存上一次偏差
return Pwm;//增量输出
}入口参数为编码器的速度测量值和速度控制的目标值，返回值为电机控制PWM。
第一行是相关内部变量的定义。
第二行是求出速度偏差，由测量值减去目标值。第三行使用增量PI控制器求出电机PWM。
第四行保存上一次偏差，便于下次调用。最后一行是返回。
然后，在定时中断服务函数里面调用该函数实现我们的控制目标:Moto=Incremental_PI(Encoder, Target_Velocity);Set_Pwm(Moto);//===赋值给对应MCU的PWM寄存器
六、关键代码分析
1、编码电机PID算法控制
#include "control.h"
#include "usart2.h"
/**************************************************************************
函数功能：所有的控制代码都在这里面
5ms定时中断由MPU6050的INT引脚触发
严格保证采样和数据处理的时间同步
在MPU6050的采样频率设置中，设置成100HZ，即可保证6050的数据是10ms更新一次。
读者可在imv_mpu.h文件第26行的宏定义进行修改(#define DEFAULT_MPU_HZ (100))
**************************************************************************/
#define SPEED_Y 100 //俯仰(前后)最大设定速度
#define SPEED_Z 80//偏航(左右)最大设定速度
int Balance_Pwm,Velocity_Pwm,Turn_Pwm,Turn_Kp;
float Mechanical_angle=8;
float Target_Speed=0; //期望速度（俯仰）。用于控制小车前进后退及其速度。
float Turn_Speed=0; //期望速度（偏航）
//针对不同车型参数，在sys.h内设置define的电机类型
float balance_UP_KP=BLC_KP; // 小车直立环PD参数
float balance_UP_KD=BLC_KD;
float velocity_KP=SPD_KP; // 小车速度环PI参数
float velocity_KI=SPD_KI;
float Turn_Kd=TURN_KD;//转向环KP、KD
float Turn_KP=TURN_KP;
void EXTI9_5_IRQHandler(void)
{
static u8 Voltage_Counter=0;
if(PBin(5)==0)
{
EXTI->PR=1<<5; //清除LINE5上的中断标志位
mpu_dmp_get_data(&pitch,&roll,&yaw); //得到欧拉角（姿态角）的数据
MPU_Get_Gyroscope(&gyrox,&gyroy,&gyroz); //得到陀螺仪数据
Encoder_Left=Read_Encoder(2); //读取编码器的值，保证输出极性一致
Encoder_Right=-Read_Encoder(3); //读取编码器的值
Led_Flash(100);
Voltage_Counter++;
if(Voltage_Counter==20) //100ms读取一次电压
{
Voltage_Counter=0;
Voltage=Get_battery_volt(); //读取电池电压
}
if(KEY_Press(100)) //长按按键切换模式并触发模式切换初始化
{
if(++CTRL_MODE>=101)
CTRL_MODE=97;
Mode_Change=1;
}
Get_RC();
Target_Speed=Target_Speed>SPEED_Y?SPEED_Y:(Target_Speed<-SPEED_Y?(-SPEED_Y):Target_Speed);//限幅
Turn_Speed=Turn_Speed>SPEED_Z?SPEED_Z:(Turn_Speed<-SPEED_Z?(-SPEED_Z):Turn_Speed);//限幅( (20*100) * 100)
Balance_Pwm =balance_UP(pitch,Mechanical_angle,gyroy); //===直立环PID控制
Velocity_Pwm=velocity(Encoder_Left,Encoder_Right,Target_Speed); //===速度环PID控制
Turn_Pwm =Turn_UP(gyroz,Turn_Speed); //===转向环PID控制
Moto1=Balance_Pwm-Velocity_Pwm+Turn_Pwm; //===计算左轮电机最终PWM
Moto2=Balance_Pwm-Velocity_Pwm-Turn_Pwm; //===计算右轮电机最终PWM
Xianfu_Pwm(); //===PWM限幅
Turn_Off(pitch,12); //===检查角度以及电压是否正常
Set_Pwm(Moto1,Moto2); //===赋值给PWM寄存器
}
}
/**************************************************************************
函数功能：直立PD控制
入口参数：角度、机械平衡角度（机械中值）、角速度
返回 值：直立控制PWM
**************************************************************************/
int balance_UP(float Angle,float Mechanical_balance,float Gyro)
{
float Bias;
int balance;
Bias=Angle-Mechanical_balance; //===求出平衡的角度中值和机械相关
balance=balance_UP_KP*Bias+balance_UP_KD*Gyro; //===计算平衡控制的电机PWM PD控制 kp是P系数 kd是D系数
return balance;
}
/**************************************************************************
函数功能：速度PI控制
入口参数：电机编码器的值
返回 值：速度控制PWM
**************************************************************************/
int velocity(int encoder_left,int encoder_right,int Target_Speed)
{
static float Velocity,Encoder_Least,Encoder;
static float Encoder_Integral;
//=============速度PI控制器=======================//
Encoder_Least =(Encoder_Left+Encoder_Right);//-target; //===获取最新速度偏差==测量速度（左右编码器之和）-目标速度
Encoder *= 0.8; //===一阶低通滤波器
Encoder += Encoder_Least*0.2; //===一阶低通滤波器
Encoder_Integral +=Encoder; //===积分出位移 积分时间：10ms
Encoder_Integral=Encoder_Integral - Target_Speed; //===接收遥控器数据，控制前进后退
if(Encoder_Integral>10000) Encoder_Integral=10000; //===积分限幅
if(Encoder_Integral<-10000) Encoder_Integral=-10000; //===积分限幅
Velocity=Encoder*velocity_KP+Encoder_Integral*velocity_KI; //===速度控制
if(pitch<-40||pitch>40) Encoder_Integral=0; //===电机关闭后清除积分
return Velocity;
}
/**************************************************************************
函数功能：转向PD控制
入口参数：电机编码器的值、Z轴角速度
返回 值：转向控制PWM
**************************************************************************/
int Turn_UP(int gyro_Z, int RC)
{
int PWM_out;
/*转向约束*/
if(RC==0)
Turn_Kd=TURN_KD; //若无左右转向指令，则开启转向约束
else
Turn_Kd=0; //若左右转向指令接收到，则去掉转向约束
PWM_out=Turn_Kd*gyro_Z + Turn_KP*RC;
return PWM_out;
}
void Tracking()
{
TkSensor=0;
TkSensor+=(C1<<3);
TkSensor+=(C2<<2);
TkSensor+=(C3<<1);
TkSensor+=C4;
}
void Get_RC()
{
static u8 SR04_Counter =0;
static float RATE_VEL = 1;
float RATE_TURN = 1.6;
float LY,RX; //PS2手柄控制变量
int Yuzhi=2; //PS2控制防抖阈值
switch(CTRL_MODE)
{
case 97:
SR04_Counter++;
if(SR04_Counter>=20) //100ms读取一次超声波的数据
{
SR04_Counter=0;
SR04_StartMeasure(); //读取超声波的值
}
if(SR04_Distance<=30)
{
Target_Speed=0,Turn_Speed=40;
}
else
{
Target_Speed=30,Turn_Speed=0;
}
break;
case 98://蓝牙模式
if((Fore==0)&&(Back==0))
Target_Speed=0;//未接受到前进后退指令-->速度清零，稳在原地
if(Fore==1)
Target_Speed--;//前进1标志位拉高-->需要前进
if(Back==1)
Target_Speed++;//
/*左右*/
if((Left==0)&&(Right==0))
Turn_Speed=0;
if(Left==1)
Turn_Speed-=30; //左转
if(Right==1)
Turn_Speed+=30; //右转
break;
case 99://循迹模式
Tracking();
switch(TkSensor)
{
case 15:
Target_Speed=0;
Turn_Speed=0;
break;
case 9:
Target_Speed--;
Turn_Speed=0;
break;
case 2://向右转
Target_Speed--;
Turn_Speed=15;
break;
case 4://向左转
Target_Speed--;
Turn_Speed=-15;
break;
case 8:
Target_Speed=-10;
Turn_Speed=-80;
break;
case 1:
Target_Speed=-10;
Turn_Speed=80;
break;
}
break;
case 100://PS2手柄遥控
if(PS2_Plugin)
{
LY=PS2_LY-128; //获取偏差
RX=PS2_RX-128; //获取偏差
if(LY>-Yuzhi&&LY<Yuzhi)
LY=0; //设置小角度的死区
if(RX>-Yuzhi&&RX<Yuzhi)
RX=0; //设置小角度的死区
if(Target_Speed>-LY/RATE_VEL)
Target_Speed--;
else if(Target_Speed<-LY/RATE_VEL)
Target_Speed++;
Turn_Speed=RX/RATE_TURN;
}
else
{
Target_Speed=0,Turn_Speed=0;
}
break;
}
}
2、编码电机编码值采集
#include "encoder.h"
/**************************************************************************
函数功能：把TIM2初始化为编码器接口模式
入口参数：无
返回 值：无
**************************************************************************/
void Encoder_Init_TIM2(void)
{
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
TIM_ICInitTypeDef TIM_ICInitStructure;
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);//使能定时器4的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);//使能PB端口时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1; //端口配置
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空输入
GPIO_Init(GPIOA, &GPIO_InitStructure); //根据设定参数初始化GPIOB
TIM_TimeBaseStructInit(&TIM_TimeBaseStructure);
TIM_TimeBaseStructure.TIM_Prescaler = 0x0; // 预分频器
TIM_TimeBaseStructure.TIM_Period = ENCODER_TIM_PERIOD; //设定计数器自动重装值
TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;//选择时钟分频：不分频
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;TIM向上计数
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);
TIM_EncoderInterfaceConfig(TIM2, TIM_EncoderMode_TI12, TIM_ICPolarity_Rising, TIM_ICPolarity_Rising);//使用编码器模式3
TIM_ICStructInit(&TIM_ICInitStructure);
TIM_ICInitStructure.TIM_ICFilter = 10;
TIM_ICInit(TIM2, &TIM_ICInitStructure);
TIM_ClearFlag(TIM2, TIM_FLAG_Update);//清除TIM的更新标志位
TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);
//Reset counter
TIM_SetCounter(TIM2,0);
TIM_Cmd(TIM2, ENABLE);
}
/**************************************************************************
函数功能：把TIM3初始化为编码器接口模式
入口参数：无
返回 值：无
**************************************************************************/
void Encoder_Init_TIM3(void)
{
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
TIM_ICInitTypeDef TIM_ICInitStructure;
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);//使能定时器4的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);//使能PB端口时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7; //端口配置
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空输入
GPIO_Init(GPIOA, &GPIO_InitStructure); //根据设定参数初始化GPIOB
TIM_TimeBaseStructInit(&TIM_TimeBaseStructure);
TIM_TimeBaseStructure.TIM_Prescaler = 0x0; // 预分频器
TIM_TimeBaseStructure.TIM_Period = ENCODER_TIM_PERIOD; //设定计数器自动重装值
TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;//选择时钟分频：不分频
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;TIM向上计数
TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);
TIM_EncoderInterfaceConfig(TIM3, TIM_EncoderMode_TI12,TIM_ICPolarity_Rising, TIM_ICPolarity_Rising);//使用编码器模式3
TIM_ICStructInit(&TIM_ICInitStructure);
TIM_ICInitStructure.TIM_ICFilter = 10;
TIM_ICInit(TIM3, &TIM_ICInitStructure);
TIM_ClearFlag(TIM3, TIM_FLAG_Update);//清除TIM的更新标志位
TIM_ITConfig(TIM3, TIM_IT_Update, ENABLE);
//Reset counter
TIM_SetCounter(TIM3,0);
TIM_Cmd(TIM3, ENABLE);
}
/**************************************************************************
函数功能：单位时间读取编码器计数
入口参数：定时器
返回 值：速度值
**************************************************************************/
int Read_Encoder(u8 TIMX)
{
int Encoder_TIM;
switch(TIMX)
{
case 2:
Encoder_TIM= (short)TIM2 -> CNT;
TIM2 -> CNT=0;
break;
case 3:
Encoder_TIM= (short)TIM3 -> CNT; TIM3 -> CNT=0;
break;
default: Encoder_TIM=0;
}
return Encoder_TIM;
}
3、PWM配置
#include "pwm.h"
//PWM输出初始化
//arr：自动重装值
//psc：时钟预分频数
//TIM1_PWM_Init(7199,0);//PWM频率=72000/(7199+1)=10Khz
void TIM1_PWM_Init(u16 arr,u16 psc)
{
GPIO_InitTypeDef GPIO_InitStructure;
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
TIM_OCInitTypeDef TIM_OCInitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);//
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA , ENABLE); //使能GPIO外设时钟使能
//设置该引脚为复用输出功能,输出TIM1 CH1 CH4的PWM脉冲波形
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8|GPIO_Pin_11; //TIM_CH1 //TIM_CH4
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
TIM_TimeBaseStructure.TIM_Period = arr; //设置在下一个更新事件装入活动的自动重装载寄存器周期的值
TIM_TimeBaseStructure.TIM_Prescaler =psc; //设置用来作为TIMx时钟频率除数的预分频值 不分频
TIM_TimeBaseStructure.TIM_ClockDivision = 0; //设置时钟分割:TDTS = Tck_tim
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数模式
TIM_TimeBaseInit(TIM1, &TIM_TimeBaseStructure); //根据TIM_TimeBaseInitStruct中指定的参数初始化TIMx的时间基数单位
TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; //选择定时器模式:TIM脉冲宽度调制模式1
TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
TIM_OCInitStructure.TIM_Pulse = 0; //设置待装入捕获比较寄存器的脉冲值
TIM_OCInitStructure.TIM_Pulse = arr >> 1;
TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; //输出极性:TIM输出比较极性高
TIM_OC1Init(TIM1, &TIM_OCInitStructure); //根据TIM_OCInitStruct中指定的参数初始化外设TIMx
TIM_OC4Init(TIM1, &TIM_OCInitStructure); //根据TIM_OCInitStruct中指定的参数初始化外设TIMx
TIM_CtrlPWMOutputs(TIM1,ENABLE); //MOE 主输出使能
TIM_OC1PreloadConfig(TIM1, TIM_OCPreload_Enable); //CH1预装载使能
TIM_OC4PreloadConfig(TIM1, TIM_OCPreload_Enable); //CH4预装载使能
TIM_ARRPreloadConfig(TIM1, ENABLE); //使能TIMx在ARR上的预装载寄存器
TIM_Cmd(TIM1, ENABLE); //使能TIM1
}
4、蓝牙控制
#include "usart2.h"
/**************************************************************************
函数功能：串口2初始化
入口参数： bound:波特率
返回 值：无
**************************************************************************/
void uart2_init(u32 bound)
{
//GPIO端口设置
GPIO_InitTypeDef GPIO_InitStructure;
USART_InitTypeDef USART_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //使能UGPIOB时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE); //使能USART2时钟
//USART2_TX
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2; //PA2
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出
GPIO_Init(GPIOA, &GPIO_InitStructure);
//USART2_RX
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;//PA3
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
GPIO_Init(GPIOA, &GPIO_InitStructure);
//USART 初始化设置
USART_InitStructure.USART_BaudRate = bound;//串口波特率
USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; //收发模式
USART_Init(USART2, &USART_InitStructure); //初始化串口2
USART_ITConfig(USART2, USART_IT_RXNE, ENABLE);//开启串口接受中断
USART_Cmd(USART2, ENABLE); //使能串口2
}
/**************************************************************************
函数功能：串口2接收中断
入口参数：无
返回 值：无
**************************************************************************/
u8 Fore,Back,Left,Right;
void USART2_IRQHandler(void)
{
int Uart_Receive;
if(USART_GetITStatus(USART2,USART_IT_RXNE)!=RESET)//接收中断标志位拉高
{
Uart_Receive=USART_ReceiveData(USART2);//保存接收的数据
BluetoothCMD(Uart_Receive);
}
}
void BluetoothCMD(int Uart_Receive)
{
switch(Uart_Receive)
{
case 90://停止
Fore=0,Back=0,Left=0,Right=0;
break;
case 65://前进
Fore=1,Back=0,Left=0,Right=0;
break;
case 72://左前
Fore=1,Back=0,Left=1,Right=0;
break;
case 66://右前
Fore=1,Back=0,Left=0,Right=1;
break;
case 71://左转
Fore=0,Back=0,Left=1,Right=0;
break;
case 67://右转
Fore=0,Back=0,Left=0,Right=1;
break;
case 69://后退
Fore=0,Back=1,Left=0,Right=0;
break;
case 70://左后,向右旋
Fore=0,Back=1,Left=0,Right=1;
break;
case 68://右后，向左旋
Fore=0,Back=1,Left=1,Right=0;
break;
default://停止
Fore=0,Back=0,Left=0,Right=0;
break;
}
}
void Uart2SendByte(char byte) //串口发送一个字节
{
USART_SendData(USART2, byte); //通过库函数 发送数据
while( USART_GetFlagStatus(USART2,USART_FLAG_TC)!= SET);
//等待发送完成。 检测 USART_FLAG_TC 是否置1； //见库函数 P359 介绍
}
void Uart2SendBuf(char *buf, u16 len)
{
u16 i;
for(i=0; i<len; i++)Uart2SendByte(*buf++);
}
void Uart2SendStr(char *str)
{
u16 i,len;
len = strlen(str);
for(i=0; i<len; i++)Uart2SendByte(*str++);
}
5、中断处理函数
void EXTI9_5_IRQHandler(void)
{
static u8 Voltage_Counter=0;
if(PBin(5)==0)
{
EXTI->PR=1<<5; //清除LINE5上的中断标志位
mpu_dmp_get_data(&pitch,&roll,&yaw); //得到欧拉角（姿态角）的数据
MPU_Get_Gyroscope(&gyrox,&gyroy,&gyroz); //得到陀螺仪数据
Encoder_Left=Read_Encoder(2); //读取编码器的值，保证输出极性一致
Encoder_Right=-Read_Encoder(3); //读取编码器的值
Led_Flash(100);
Voltage_Counter++;
if(Voltage_Counter==20) //100ms读取一次电压
{
Voltage_Counter=0;
Voltage=Get_battery_volt(); //读取电池电压
}
if(KEY_Press(100)) //长按按键切换模式并触发模式切换初始化
{
if(++CTRL_MODE>=101)
CTRL_MODE=97;
Mode_Change=1;
}
Get_RC();
Target_Speed=Target_Speed>SPEED_Y?SPEED_Y:(Target_Speed<-SPEED_Y?(-SPEED_Y):Target_Speed);//限幅
Turn_Speed=Turn_Speed>SPEED_Z?SPEED_Z:(Turn_Speed<-SPEED_Z?(-SPEED_Z):Turn_Speed);//限幅( (20*100) * 100)
Balance_Pwm =balance_UP(pitch,Mechanical_angle,gyroy); //===直立环PID控制
Velocity_Pwm=velocity(Encoder_Left,Encoder_Right,Target_Speed); //===速度环PID控制
Turn_Pwm =Turn_UP(gyroz,Turn_Speed); //===转向环PID控制
Moto1=Balance_Pwm-Velocity_Pwm+Turn_Pwm; //===计算左轮电机最终PWM
Moto2=Balance_Pwm-Velocity_Pwm-Turn_Pwm; //===计算右轮电机最终PWM
Xianfu_Pwm(); //===PWM限幅
Turn_Off(pitch,12); //===检查角度以及电压是否正常
Set_Pwm(Moto1,Moto2); //===赋值给PWM寄存器
}

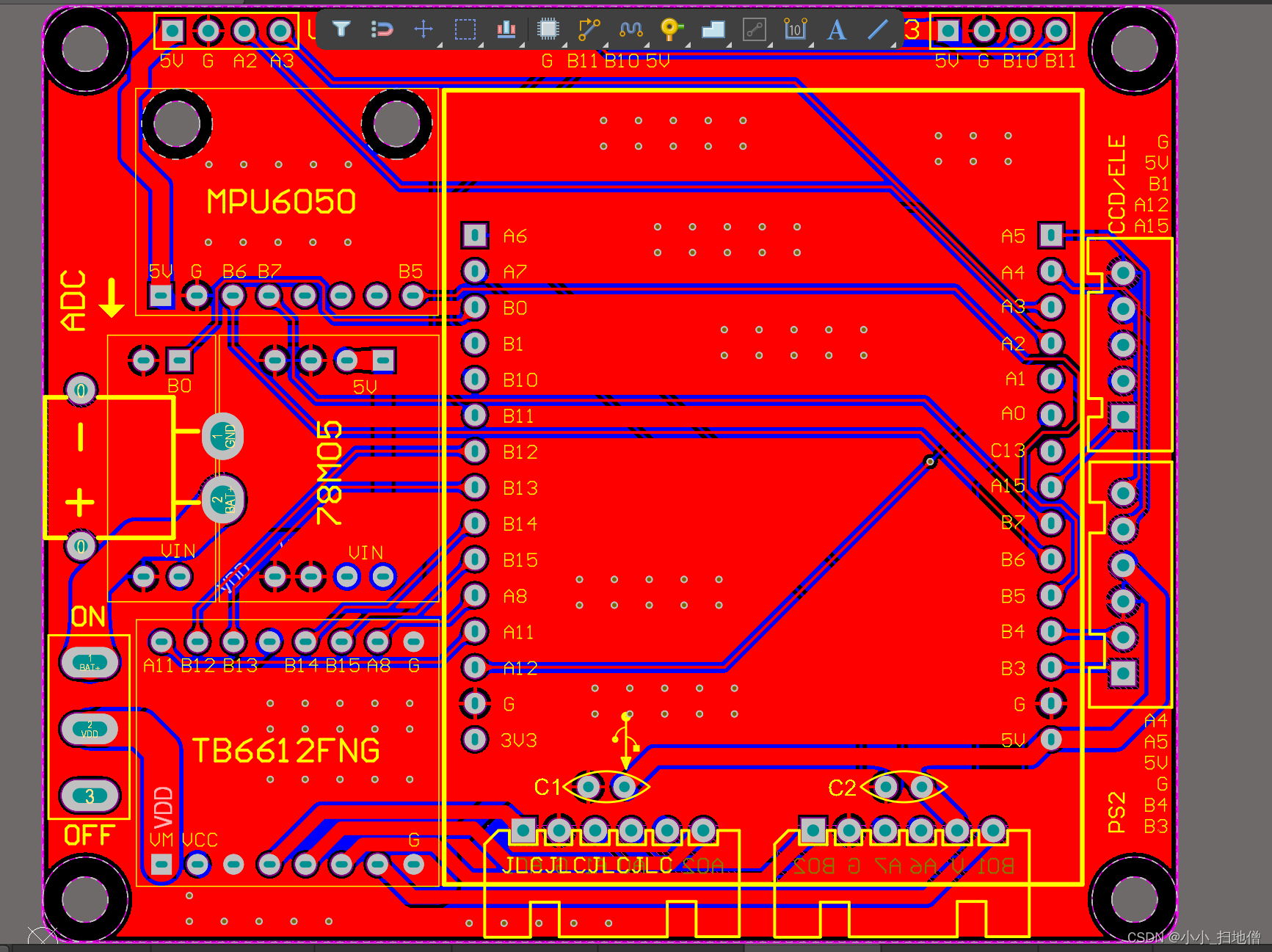

}七、PCB板设计

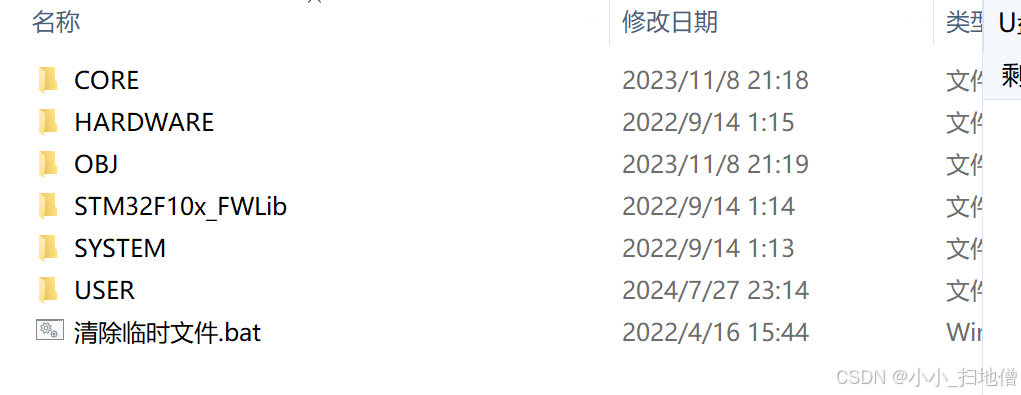

八、代码开源
1、寄存器版本
链接：https://pan.baidu.com/s/1NlMHsgMF2Cu8sz955n27Eg?pwd=zxf1
提取码：zxf1
--来自百度网盘超级会员V2的分享
2、HAL库版本
链接：https://pan.baidu.com/s/1rW5M7Dz-TK4IWJxNp57mBw?pwd=zxf1
提取码：zxf1
--来自百度网盘超级会员V2的分享
4528
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
