MATLAB可视化（二）如何绘制多条曲线并在原有图形上附加新图形

一、绘制二维图形

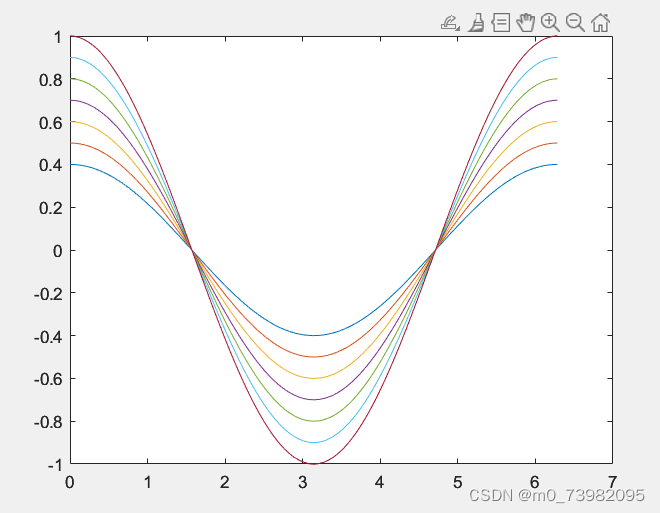

例1 首先绘制简单的二维图形

将多个曲线

t=(0:pi/50:2*pi)';k=0.4:0.1:1;Y=cos(t)*k;plot(t,Y);
plot(t)
plot(k)
plot(Y)

数据以矩阵形式作为plot输入变量，多条曲线绘制在一张图

可以换着t、k、y变量依次试一试。





二、 附加新图像

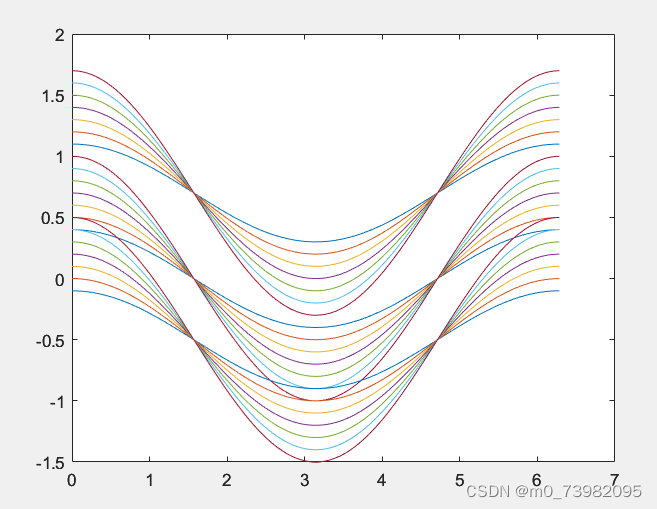

例2 如何在原有图像上附加新的图形

%以上一个例子为前提

t=(0:pi/50:2*pi)';k=0.4:0.1:1;Y=cos(t)*k;plot(t,Y);
hold on
plot(t,Y+0.7)
plot(t,Y-0.5)

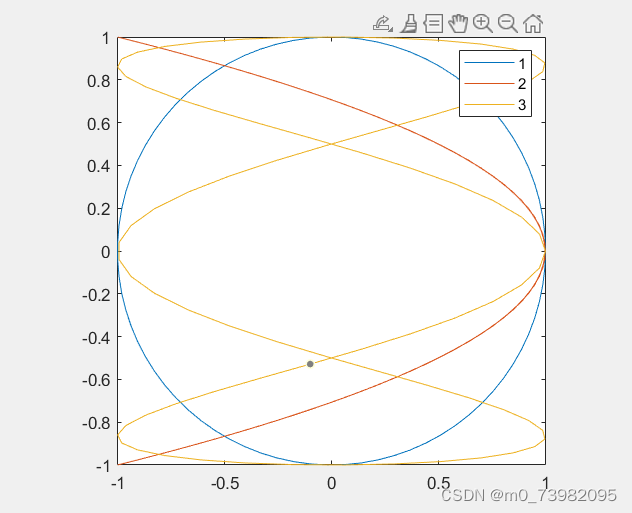

 三、李萨图形

%例3 用负数矩阵形式画李萨
clear
t=linspace(0,2*pi,80)';%生成80个等距采样线性间距向量\
X=[cos(t),cos(2*t),cos(3*t)]+1i*sin(t)*[1,1,1];%80x3的复数矩阵
plot(X)
axis square  %使坐标轴长度相同
legend('1','2','3')  %图例

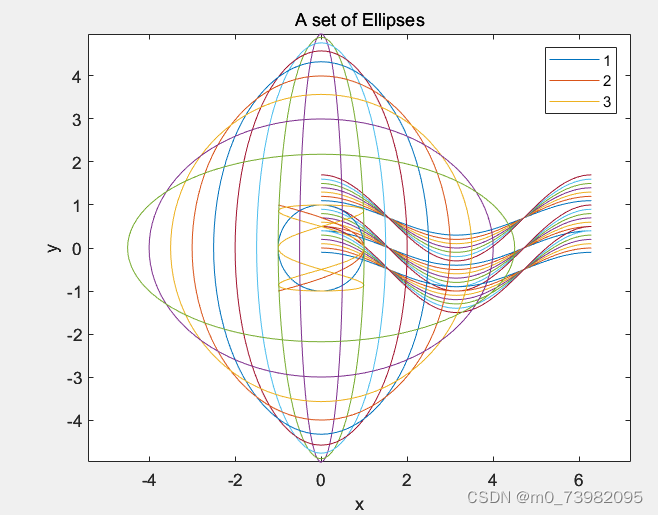

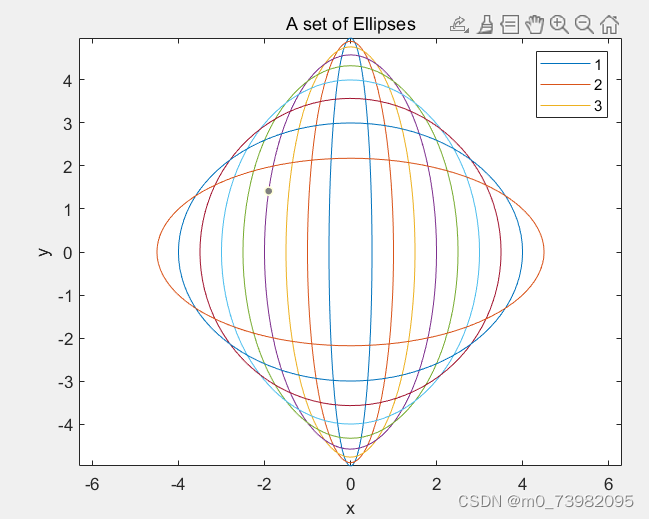

四、绘制椭圆

 例4 采用模型1*x^2/a^2 + y^2/(25-a^2) =1绘制椭圆



clear
th=[0:pi/50:2*pi]';
a=[0.5:.5:4.5];
X=cos(th)*a;
Y=sin(th)*sqrt(25-a.^2);
plot(X,Y),axis('equal'),xlabel('x'),ylabel('y')
title('A set of Ellipses')
legend('1','2','3')





总结
