IP5303T中文资料 充电1.2A 放电1A 可支持边充边放 高集成度移动电源 SOC

简介：
IP5303/IP5303T 是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，为移动电源提供完整的电源解决方案。
IP5303/IP5303T 的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低 BOM 成本。
IP5303/IP5303T 只需一个电感实现降压与升压功能,可以支持低成本电感和电容。
IP5303/IP5303T 的同步升压系统提供 1.0A 输出电流，转换效率高至 91%。空载时，自动进入休眠状态，静态电流降至 100uA 左右。
IP5303/IP5303T 采用开关充电技术，提供 1.2A电池端充电电流，充电效率高至 92%；内置 IC 温度和输入电压智能调节充电电流。IP5303 支持 1、2 颗 LED 电量显示。
IP5303/IP5303T 采用 ESOP8 封装。

功能特性：
同步开关充放电
 1.0A 同步升压转换,1.2A 同步开关充电
 升压效率最高达 91%
 充电效率最高达 92%
 内置电源路径管理，支持边充边放
充电
 自动调节充电电流，匹配适配器输出能力
 支持 4.20/4.30/4.35/4.40V 电池(IP5303T 支持外挂电阻调节电芯电压)
电量显示
 IP5303 支持 2,1 颗 LED 电量显示
 IP5303T 只支持 2 灯
功能丰富
 按键开机
 内置照明灯驱动
 自动检测手机插入和拔出
低功耗
 智能识别负载，自动进待机
 待机功耗小于 100 µA
BOM 极简
 功率 MOS 内置，单电感实现充放电
 单层 PCB
多重保护、高可靠性
 输出过流、过压、短路保护
 输入过压、过充、过放、过流放电保护
 整机过温保护
 ESD 4KV，瞬间耐压 11V

应用范围：
 移动电源/充电宝
 手机、平板电脑等便携式设备

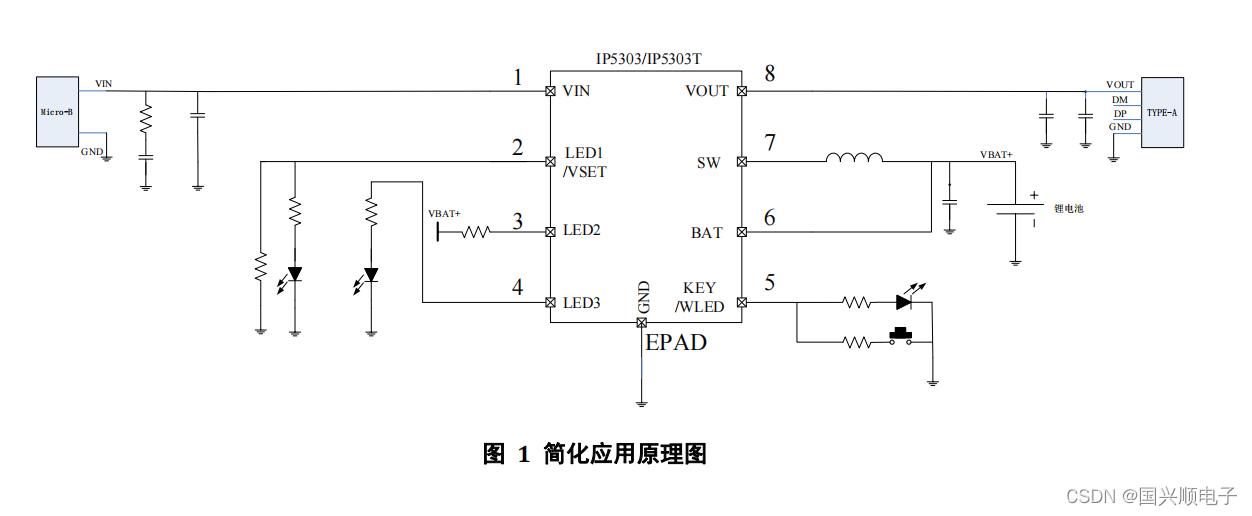

典型应用电路：

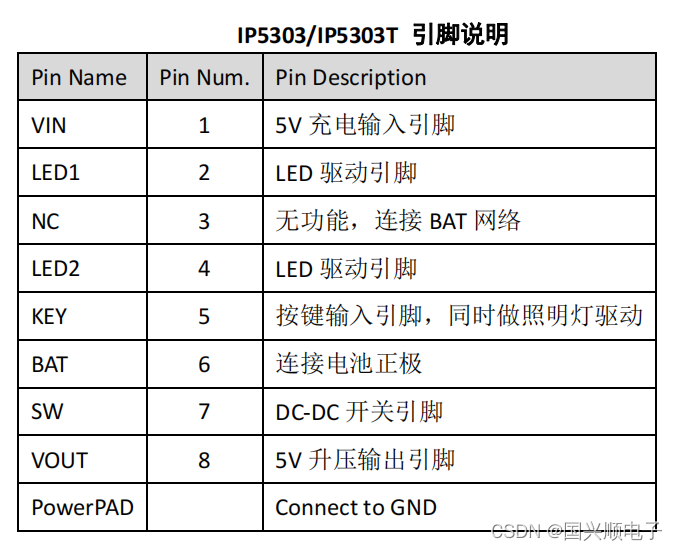

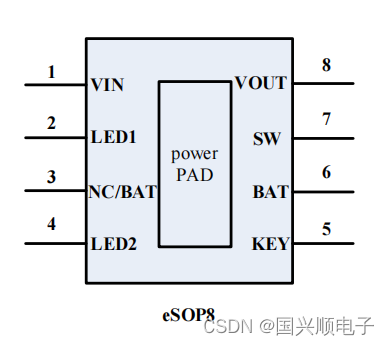

封装脚位：
