CN3717中文资料-5A 铅酸电池充电管理集成电路

产品描述：
CN3717 是 PWM 降压模式铅酸电池充电管理集成电路，独立对铅酸电池充电进行自动管理，具有封装外形小，外围元器件少和使用简单等优点。
CN3717 具有涓流，恒流，过充电和浮充电模式，非常适合铅酸电池的充电。在过充电和浮充电模式，充电电压由外部电阻分压网络设置；在恒流充电模式，充电电流通过一个外部电阻设置。
在开始充电时，如果电池电压低于所设置的过充电电压的75.6%时，CN3717用所设置的恒流充电电流的19%对电池进行涓流充电。在过充电阶段，充电电流逐渐减小，当充电电流降低到外部电阻所设置的值时，CN3717进入浮充电状态。在浮充电状态，如果电池电压下降到所设置的过充电电压的82.2%时，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，CN3717自动进入低功耗的睡眠模式。其它功能包括输入低电压锁存，电池温度监测，电池端过压保护和充电状态指示等。CN3717 采用 16 管脚 TSSOP 封装。

功能特点：
宽输入电压范围：7.5V 到 28V
对铅酸电池进行完整的充电管理
过充电和浮充电电压由外部电阻分压网络设置
充电电流达 5A
PWM 开关频率：300KHz
恒流充电电流由外部电阻设置
对深度放电的电池进行涓流充电
过充点结束电流由外部电阻设置
电池温度监测功能
自动再充电功能
双状态指示
软启动功能
电池端过压保护
工作环境温度：－40℃ 到 ＋85℃
采用 16 管脚 TSSOP 封装
产品无铅，无卤素元素，满足 RoHS

应用范围：
铅酸电池充电
不间断电源
备用电池应用
便携式工业和医疗仪器
独立电池充电器

典型应用电路：

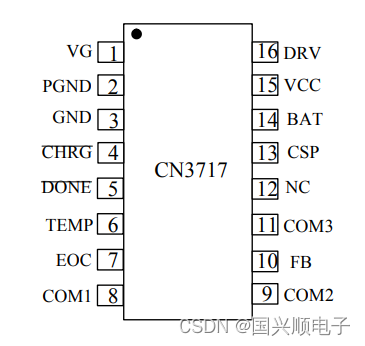

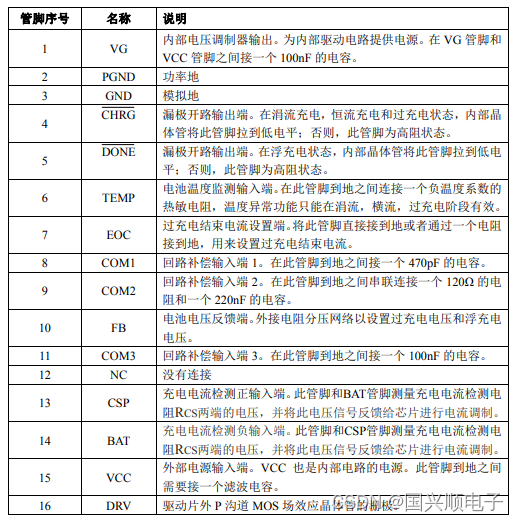

封装脚位：


设计PCB的考虑
为了保证CN3717能够正常工作和提高转换效率，在设计PCB时，需要考虑下面几点：
(1) 为了保证尽可能低的电磁辐射，两个二极管，P沟道MOS场效应晶体管，电感和输入滤波电容的引线要尽量短。输入电容的正极到P沟道MOS场效应晶体管的距离也要尽量短。
(2) 在COM1，COM2和COM3管脚的回路补偿元件的接地端要接到CN3717的模拟地(GND)，这样可以避免开关噪声影响回路的稳定性。
(3) 输出电容的接地端和输入电容的接地端要先接到同一块铜皮再返回系统的地端。(4) 模拟地和流经大电流(功率地)的地要独自返回系统地。
(5) CN3717的GND管脚和PGND管脚也具有散热的功能，所以接地的铜皮面积要尽可能大。对于输入电压比较高或者片外P沟道MOS场效应晶体管的栅极电容比较大的情况，此点尤其重要。
(6) 将充电电流检测电阻RCS靠近电感的输出端，其放置方向要保证从芯片的CSP管脚和BAT管脚到RCS的连线比较短。CSP管脚和BAT管脚到RCS的连线要在同一层次上，而且距离要尽可能小。

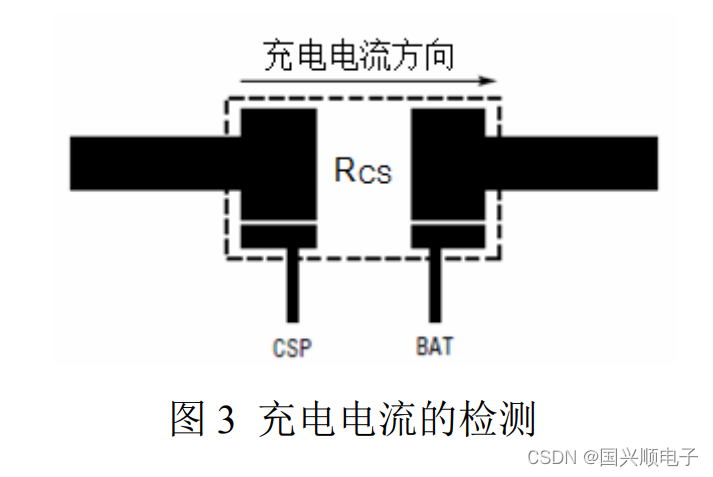

(7) 为了保证充电电流检测精度，CSP管脚和BAT管脚要直接连接到充电电流检测电阻上。如下图所示。
