DP读书：《材料科学基础》匀晶相图、共晶相图以及包晶相图

对于二元系相图

主要有匀晶相图、共晶相图以及包晶相图：

第二节相图的基本知识
相图是描述系统的状态、温度、压力与成分之间关系的一种图解，所表示的相的状态是平衡状态，因而是在一定温度、压力、成分条件下热力学最稳定、吉布斯自由能最低的状态。

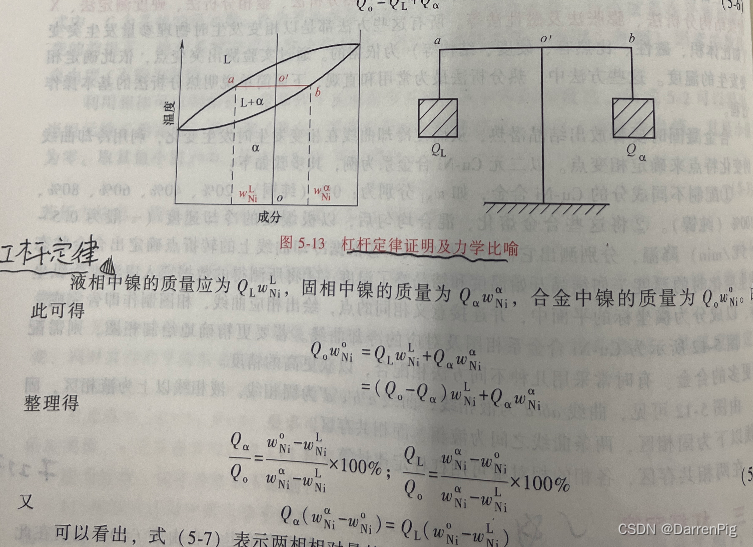

杠杆定律

根据相律，二元系统两相平衡共存时自由度f=1，若温度确定，自由度f=0，说明在此

温度下，两个平衡相的成分也随之而定。
通过合金在t温度的表象点。”作水平线，水平线与液相线、固相线分别交于a、6两点（图5-13），点a、6在成分轴上的投影点20%，及w0%，即为此温度下液相（L）及固相（a）的成分（Ni 在液相、固相中的质量分数）。
设合金的总质量Q。，t温度时液相的质量为QL，固相~的质量为Qa。液、固两相的质量和应等于合金的总质量Q。
即

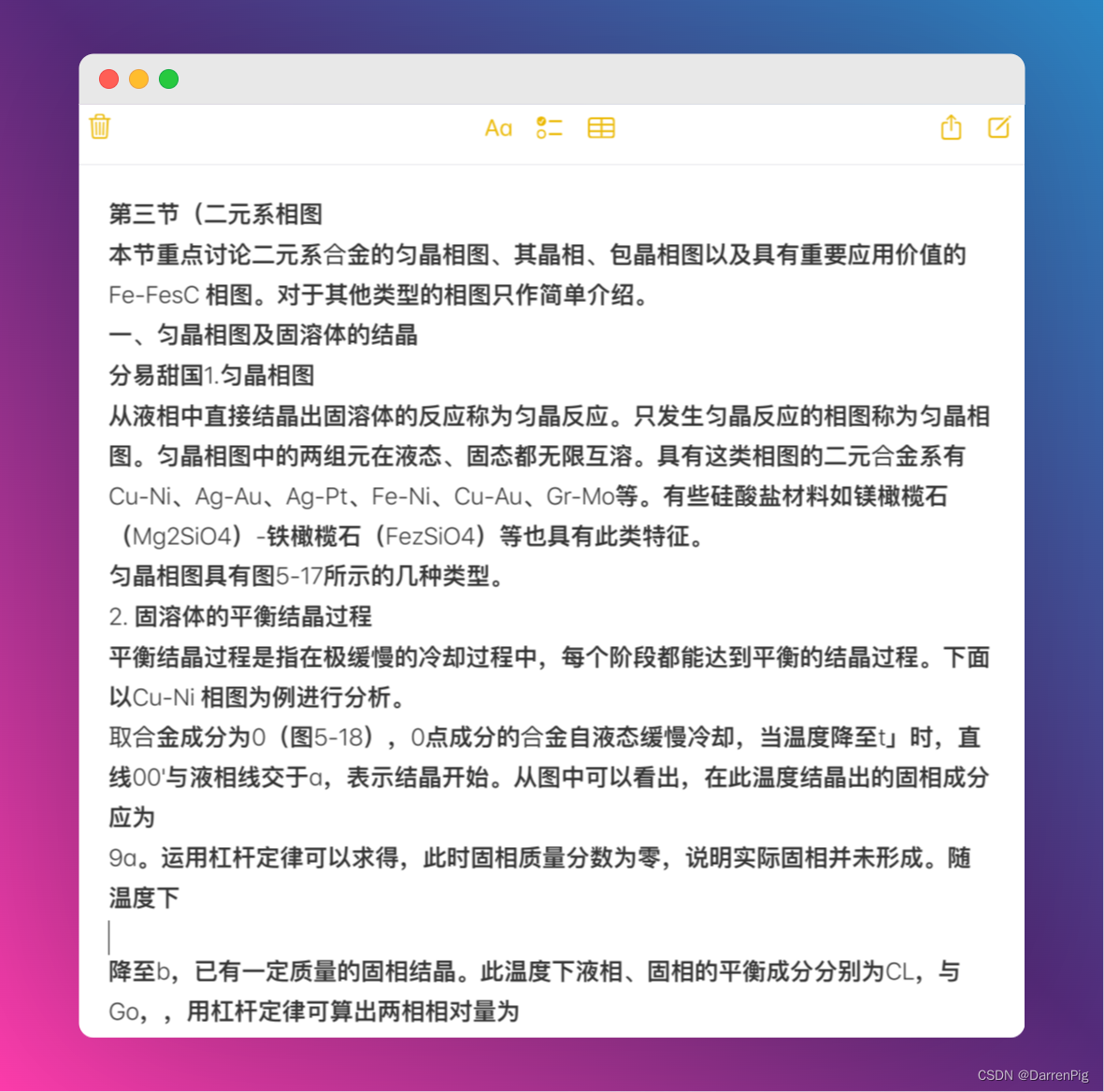

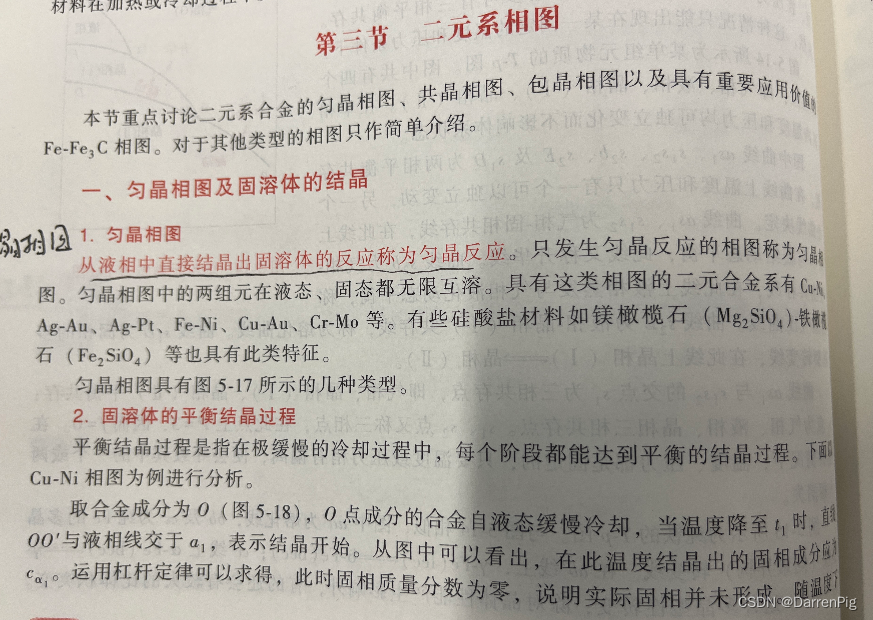

第三节（二元系相图
本节重点讨论二元系合金的匀晶相图、其晶相、包晶相图以及具有重要应用价值的Fe-FesC 相图。对于其他类型的相图只作简单介绍。
一、匀晶相图及固溶体的结晶
1.匀晶相图
从液相中直接结晶出固溶体的反应称为匀晶反应。只发生匀晶反应的相图称为匀晶相图。匀晶相图中的两组元在液态、固态都无限互溶。具有这类相图的二元合金系有Cu-Ni、Ag-Au、Ag-Pt、Fe-Ni、Cu-Au、Gr-Mo等。有些硅酸盐材料如镁橄榄石（Mg2SiO4）-铁橄榄石（FezSiO4）等也具有此类特征。
匀晶相图具有图5-17所示的几种类型。
2. 固溶体的平衡结晶过程
平衡结晶过程是指在极缓慢的冷却过程中，每个阶段都能达到平衡的结晶过程。下面以Cu-Ni 相图为例进行分析。
取合金成分为0（图5-18），0点成分的合金自液态缓慢冷却，当温度降至t」时，直线00’与液相线交于a，表示结晶开始。从图中可以看出，在此温度结晶出的固相成分应为
9a。运用杠杆定律可以求得，此时固相质量分数为零，说明实际固相并未形成。随温度下

降至b，已有一定质量的固相结晶。此温度下液相、固相的平衡成分分别为CL，与Go，，用杠杆定律可算出两相相对量为

温度降至“3时，00’线与固相线交于63点，结晶过程完成。此时已结晶出的固相成分与合金成分完全相同，说明液相通过此过程已完全转变为成分均匀的单相固溶体。
此结晶过程也可用如下方式表述：

平衡结晶过程分析
从以上结晶过程可以看出，固溶体与纯金属结晶的不同之处是：

1）固溶体结晶是在一个温度范围内完成的，而纯金属结晶是在恒温下完成的（f=0）。
2） 合金结晶过程中，结晶出的固相与共存液相的成分不同，这种结晶称为选分结晶。
选分结晶过程中，为了满足不同温度下两相平衡共存的成分要求，不同温度下，液相成分沿液相线发生变化，同时固相成分沿固相线发生变化。成分的变化、调整，是靠Cu、Ni 原子的扩散来完成的。而纯金属在结晶过程中，固相与液相的成分始终是相同的。

3. 匀晶系的不平衡结晶

由上述平衡结晶过程的分析可知，结晶过程中的每一阶段，液相与固相都必须满足所处温度下的平衡成分，而这一条件的实现，是靠液相与固相中原子的充分扩散来完成的。这一过程进行的极为级慢，需要足够长的时间。然而，在实际生产中，液态合金强 23-32人型腔后，冷却速度比较快，达到某一温度时，扩散过程尚未来得及充分进行温度已继含全週图续下降，所以不可能按照相图所指示的温度和成分的平衡变化规律进行。此过程称为不
平衡凝固过程。
下面以图5-19 说明不平衡结晶过程。一般而言，原子在液态中的扩散速度远大于在固高冲的扩散速度，因此可以假定在不平偷凝圖过程中，原子在液相中能充分扩散，并使液相完全均匀，原子来不及在固相中扩散。

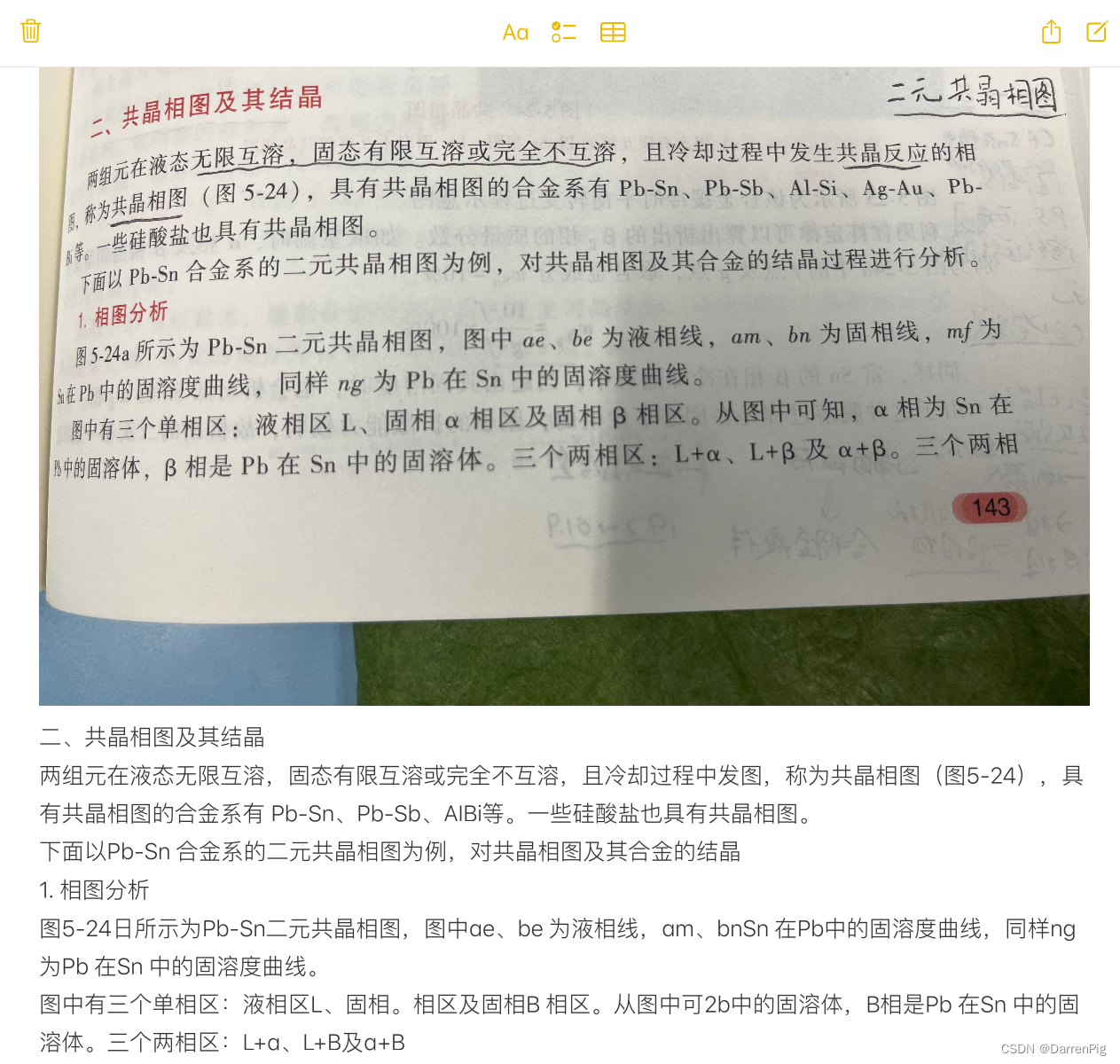

二、共晶相图及其结晶
两组元在液态无限互溶，固态有限互溶或完全不互溶，且冷却过程中发图，称为共晶相图（图5-24），具有共晶相图的合金系有 Pb-Sn、Pb-Sb、AIBi等。一些硅酸盐也具有共晶相图。
下面以Pb-Sn 合金系的二元共晶相图为例，对共晶相图及其合金的结晶

1. 相图分析
   图5-24日所示为Pb-Sn二元共晶相图，图中ae、be 为液相线，am、bnSn 在Pb中的固溶度曲线，同样ng 为Pb 在Sn 中的固溶度曲线。
   图中有三个单相区：液相区L、固相。相区及固相B 相区。从图中可2b中的固溶体，B相是Pb 在Sn 中的固溶体。三个两相区：L+a、L+B及a+B



只要将描述记下就好

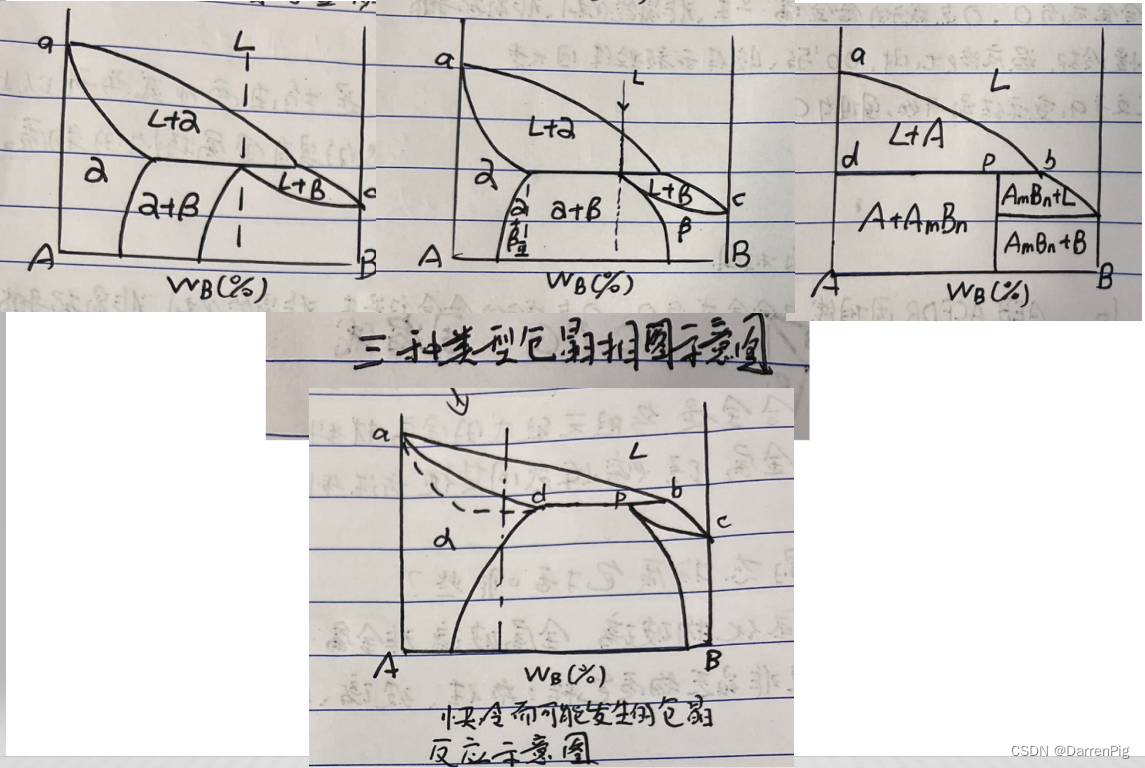

包晶系合金相图

在实际情况下，液体和固体中的原子扩散都是不充分的。α相生长时，由于界面前成分过冷，一般都以枝晶状生长，在生长时还存在着晶内偏析。真正的包晶转变仅产生于α和液体直接接触时。a+L→β产生的β相在α树枝表面的析出也有一个生核和生长过程。如果β相与α相之间存在较好的界面共格关系，β相容易以α表面作为衬底而生核析出。对一系列包晶合金的考查表明，许多包晶系中α和B之间存在着良好的界面共格关系，例如Fe-C系中的δ和γ相，Al-Ti系中的TiAl3和α之间等等。β可以在一个α枝晶表面的许多部位进行生核，它们在生长过程中逐渐合并在一起，但有的晶核在生长过程中可能产生位向的偏移或在生长界面前沿出现杂质的富集，它们与从邻近晶核长出的晶体间出现晶界，于是一个α枝晶上可能生长出几个β晶体，好像β晶粒把原有的α枝晶分割成几部分，这种现象称为粒化
