悬置微带滤波器

论文资料

毫米波悬置微带线带通滤波器的精确设计_戎敖生

本文根据悬置微带线间隙不连续性的全波分析结果和宽带网络综合理论，提出了毫米波端部耦合的悬置微带线带通滤波器的精确设计方法。它考滤了悬置微带线及其间隙不连续性的频率依赖特性。实验示例证明了本方法的可行性。正在建立毫米波频率下的悬置微带线间隙不连续性的等效电路参量数据库，以便该滤波器的设计程序化、工程化。

基于悬置微带的Ku波段发阻滤波器设计_陶辉华

针对Ku波段甚小终端卫星通信射频系统中发阻滤波器的应用需求，文中采用悬置微带线设计了一款具有陡峭截止特性的伪椭圆低通滤波器。该滤波器由多个T型结级联构成，通过优化设计T型结的结构参数可获得优异的截止特性。为了便于仿真设计，文中对悬置微带T型结的结构进行了详细分析并给出了相应的等效电路模型，在此基础上给出了所提出的发阻滤波器的集总参数模型。通过该集总参数模型可获得分布电路结构的初始参数，有效提高了优化设计效率。为了验证所提出的滤波器性能，利用该结构设计了两款Ku波段发阻滤波器。测试结果表明，两款发阻滤波器的带内损耗分别小于0.3 dB和0.4 dB，带外抑制分别大于33 dB和38 dB，过渡带的衰减斜率可达120 dB/GHz。

新型小型化宽带悬置微带滤波器的分析与设计_夏运强

旨在设计一种悬置微带交指型结构的小型化宽带滤波器；通过对终端开路式交指型带通滤波器的设计原理及方法的分析‚利用Matlab软件编程计算出了该滤波器几何尺寸；再利用三维电磁场全波仿真软件对该滤波器建模。设计出的滤波器尺寸比腔体滤波器小很多‚加工尺寸（含腔体）仅为30 mm ×30 mm ×20 mm ‚可以方便地用于集成电路；在2 －4 GHz内具有良好的带通性能‚并且其插损比标准微带滤波器小。其测试结果与仿真结果具有良好的一致性。

悬置微带交指滤波器的快速设计方法_蒋东

滤波器是微波无源器件中重要元器件之一，悬置微带滤波器相对腔体滤波器而言具有体积小的优点，同时Q 值较高，带内插入损耗较低，交指型滤波器具有较高的带外抑制。采用HFSS和Designer协同仿真的方式来快速设计此滤波器，提高设计效率，降低设计成本。基于此方法设计一款C波段悬置微带交指滤波器，插损小于3.1dB，驻波小于1.4。

一种新型悬置微带滤波器的设计_高戟

本文给出一种新型的悬置微带滤波器结构，这种结构比常用的交指滤波器和发夹滤波器体积小。 本文给出这种滤波器的设计公式。 并设计了一个 波段窄带滤波器，试验结果和理论吻合很好。

---

网页资料

Design and 3D Modeling of Suspended Strip Line Filters. - YouTube

了解悬浮基片带线滤波器

为了管理通信和测试系统中的信号纯度，没有比 RF 滤波器更重要的组件了。为了满足这些先进系统的需求，Mini-Circuits 的悬浮基板带状线滤波器产品提供了最先进的性能，具有独特的通带、阻带特性和在恶劣操作环境中出色的可靠性。可用的滤波器类型范围可满足军事、航空航天和商业系统的需求，包括仪器系统、超宽带接收器、实验室测试、5G 和许多其他宽带通信系统。

悬浮基板与传统带状线结构

悬浮基板带状线技术使用悬浮在两个平行接地平面之间的印刷电路板，以空气代替固体材料作为电介质。由于大部分电场在空气中而不是有损耗的电介质材料中，因此该技术可实现非常高的 Q 值和低损耗。传统的微带线或带状线滤波器（图 1）使用常见的微波基板，通常是 PTFE 或陶瓷基材料。这些材料的介电常数较高，明显高于空气，接近真空所代表的理想介电常数 1.0，因此会产生损耗。因此，悬浮基板滤波器（图 2）中的损耗仅限于导体电阻、少量支撑基板材料中的介电损耗以及带状线图案中的任何高电流点。

空气介电设计的灵活几何形状还允许广泛的阻抗值，从而实现宽带设计。悬浮式 PCB 使用介电损耗和表面粗糙度较低的高频基板。这有助于在高达 40 GHz 的频率下实现最低的通带插入损耗。这种构造方法还提高了温度稳定性。

图 3：外壳内的悬浮基板双工器（左）和拆除外壳后的悬浮基板双工器（右）。

Mini-Circuits 的悬浮基板滤波器产品线采用 SMA 和 2.92 毫米连接器外壳，覆盖范围从 DC 到 40 GHz 的通带。采用 2.4 毫米和 1.85 毫米连接器封装，覆盖范围高达 65 GHz 的产品正在开发中。

主要性能特点

悬浮基板滤波器技术能够实现极宽的通带，大于截止频率 ( f _c ) 的 8 倍。同样，阻带也可能高达_f_ _{c 的}8 倍。通带插入损耗通常小于 1 dB。低通和高通滤波器可以级联，以实现高达 160% 的分数带宽。

悬浮基板设计的高 Q 值和低损耗相结合，可实现比其他制造技术更快的阻带衰减，通常在通带边缘（1 dB 点）的 10% 内为 -30 dB。这些特性与先进的滤波器设计技术和精密结构相结合，可实现约 -100 dB 的阻带抑制下限。下面图 4 中的低通滤波器频率响应图就是一个例子。这种超宽通带和阻带范围与敏锐选择性的独特组合使悬浮基板成为频谱环境中宽带系统的绝佳选择，在这种环境中，相邻频带的基波或谐波发射可能会干扰所需的工作频带。

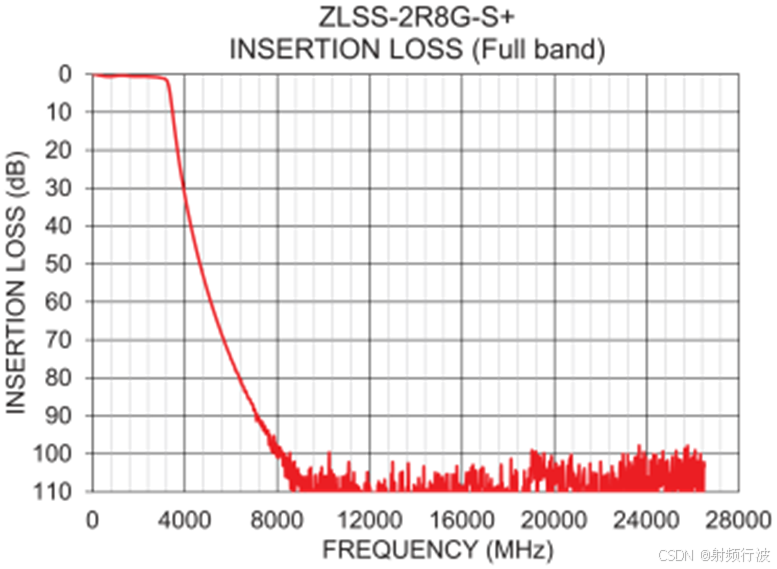

图 4：悬浮基板带状线低通滤波器的频率响应。

悬浮基板滤波器的温度稳定性优于其他印刷电路滤波器，因为场主要存在于空气中，而不是介电材料中，介电材料会吸收部分能量并将其以热量的形式耗散。Mini-Circuits 设计的典型功率处理高达 15 瓦，工作温度范围为 -40 至 +85℃。该技术还能承受恶劣的环境条件，满足振动和机械冲击的严格规范。

Mini-Circuits 的悬浮基板带状线滤波器系列包括以下类型：

低通—— 用于抑制频率高于 fc 的不需要的谐波、杂散和干扰。

高通—— 有效抑制低于 fc 的不需要的信号。

带通—— 阻止高于和低于所需操作范围的不需要的信号和干扰。

双工器—— 一种高通/低通配置，允许两个不同频率的信号共享一条路径，例如传输线，同时将信号源彼此隔离。

**三工器——**与双工器类似，但处理三个信号，并在高通和低通部分之间的频率范围内带有带通滤波器。

四工器——与三工器类似，但具有额外的带通部分，允许将四个频率范围内的信号组合在一起，同时保持隔离。

目前提供的低通滤波器的通带截止频率为 2.8 至 24 GHz。阻带范围最高可达 40 GHz。下图 5 显示了典型的低通滤波器及其功能示意图。

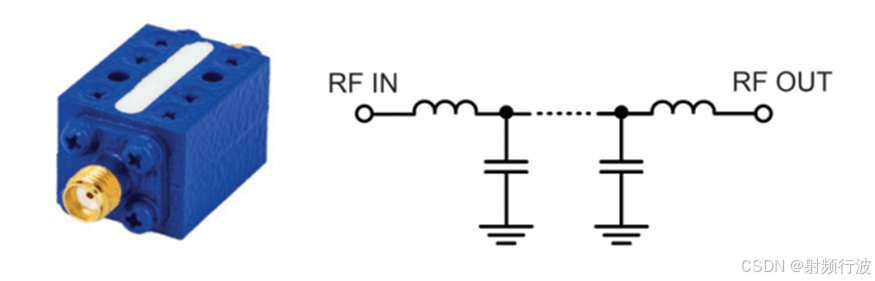

图 5：悬浮基板低通滤波器和简化的功能示意图。

高通滤波器产品的通带截止频率范围为 2 至 24 GHz，通带延伸至 40 GHz。Mini-Circuits 的高通滤波器产品之一是ZHSS-11G-S+，如下所示，其功能示意图如图 6 所示，频率响应图如图 7 所示。

图 6：悬浮基板高通滤波器和简化的功能示意图。

在这里插入图片描述

图 7：ZHSS-11G-S+悬浮基板高通滤波器的频率响应

Mini-Circuits 目录中的悬浮基板带通滤波器的通带范围为 1.6 至 18 GHz，分数带宽高达 160%。图 8 显示了型号ZBSS-A10G-S+的外壳样式和简化示意图，图 9 显示了其特征 S21 响应。

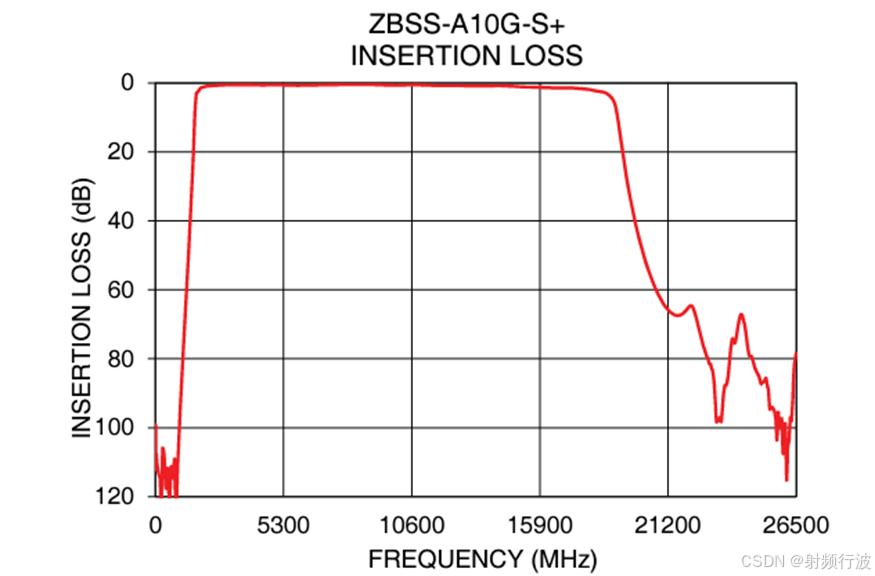

图 8：ZBSS-A10G-S+悬挂基板带通滤波器的频率响应。

图 9：ZBSS-A10G-S+ 悬浮基板带通滤波器的频率响应。

高 Q 值和陡峭通带滚降相结合，支持高性能多路复用器的设计。低通-高通双工器在高通通道中提供高达 20 GHz 的通带。

三工器在 1.6 至 7 GHz 范围内添加了一个额外的带通通道。四工器可以使用另一个带通通道来实现，以将信号流分成四个范围。图 10 显示了 Mini-Circuits 三工器Z3SS-7000-S + 的功能示意图以及所有三个通道的频率响应图。

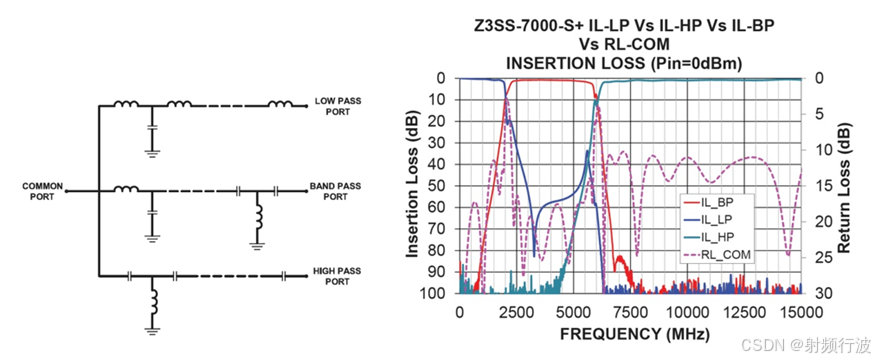

图 10：悬浮基板三工器的功能示意图（左）以及低通、带通和高通带的频率响应图（右）。

制造挑战

由于悬浮基板是一种高 Q 值滤波器技术，因此实际实施对外壳尺寸、线宽、PCB 公差和其他因素的最小变化特别敏感。频率响应的急剧下降意味着这些因素中的任何一个的微小变化都可能导致滤波器通带和阻带性能的大幅变化。这些影响在高频下变得更加明显。因此，在制造过程中需要高精度才能实现所需的性能和单元间和批次间的可重复性。

除了精密的工具和加工，还需要经验丰富的技术人员关注复杂的生产技术，完成组装。需要训练有素、经验丰富的员工，并了解 RF 性能直接取决于组装过程。该过程包括 100% 目视检查，以及一套全面的测量和质量检查，以确保每个部件的机械、电气和环境规格。

Mini-Circuits 还开发了专有方法来克服性能变化，并保证在批量生产时实现更严格的公差和更好的可重复性。这种能力可最大限度地减少生产中的产量损失，从而帮助 Mini-Circuits 能够在市场上提供具有竞争力的价格。

概括

对于寻求宽通带、深度抑制和过渡中急剧下降的设计人员来说，悬浮基板带状线滤波器技术具有许多优势。通过利用空气腔代替传统带状线制造中使用的介电材料，这些滤波器实现了更好的 Q 值和更好的热稳定性，使其适用于各种操作条件下的许多高性能应用。

Mini-Circuits 的滤波器和多路复用器系列采用悬浮基板带状线技术，为宽带商业、军事和航空航天应用提供高性能解决方案。采用先进的设计方法和精密生产技术来实现所需的性能，同时保持高制造产量和有竞争力的价格。

---

其他资料

Erzia_SSS_Filters_Tech_Brief

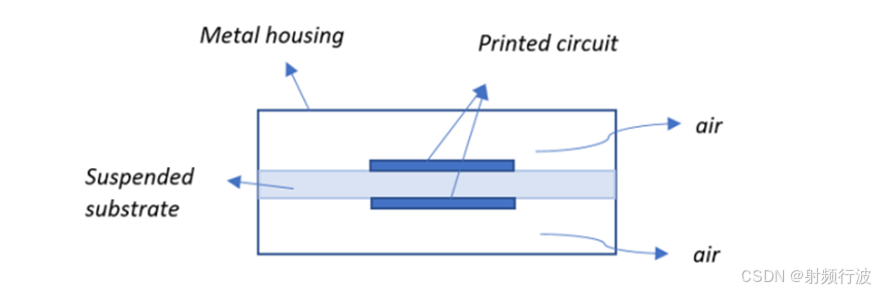

**Figure1:**Suspended Substrate Stripline Cross Section

Figure 3 shows the approximate range of center frequency and fractional bandwidth (FBW) for different filter technologies such as waveguide or dielectric resonators. It is important to mention that this is indicative for illustrative purposes and not strict limits. Blue crosses correspond to SSS filters developed by ERZIA, used to illustrate the coverage area of this technology.

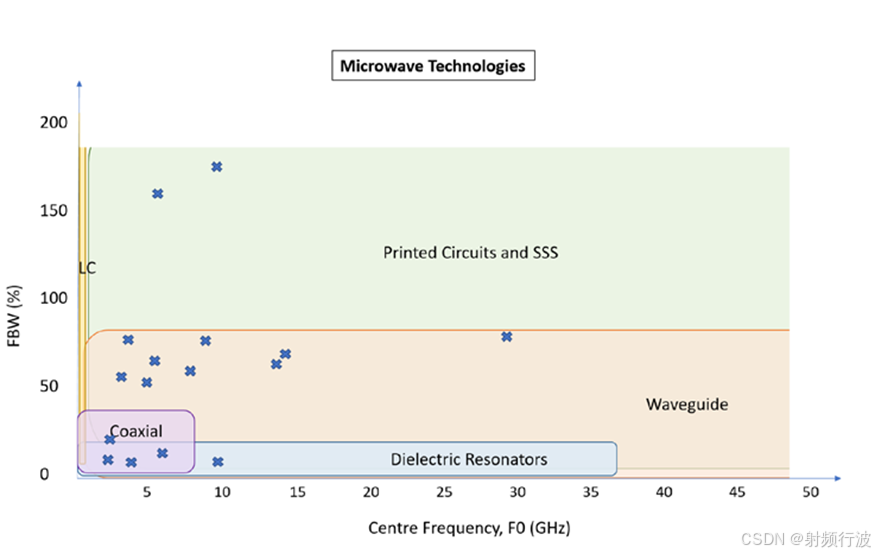

Figure 3: Centre Frequency and Fractional Bandwidth for different filter technologies. ERZIA SSS COTS filters are marked with blue crosses.

Lowpss filter from 0 to 10GHz

Conclusions

Based on the previous comparative it has been observed that for wide frequency bands SSS filters offer unbeatable selectivity while maintaining similar size and insertion loss as compared to cavity and coaxial alternatives. When going higher in frequency, other wideband alternatives are found but with less selectivity.

Narrowband SSS filters are a good option in terms of insertion loss and selectivity when compared with cavity filters, but waveguide filters are still slightly better at the expense of a significant increment of size. In the following, a table showing the best option in terms of size, selectivity and insertion loss for the five filters is included. The word “similar” is used when there is no significant difference between both options.

Other characteristics like power handling or comparative temperature stability responses have not been evaluated in detail and might be the subject of another work. At any case, the excellent temperature performance of a SSS filter has been presented, being more stable than most of alternatives. The power handling of SSS filters presented are in the range of 10-15 W CW.

在这里插入图片描述

Analysis_LPF_Structure

Abstract

This project is intended to build a suspended microstrip low pass filter with a pass band till 3 GHz. Harmonic filters are invaluable for removing unwanted higher-order harmonic signals from microwave multipliers and mixers in receiver designs, among other applications. Although a variety of filter configurations have been developed to reduce the level of harmonic signals, the authors investigated two varieties of lowpass filter designed for to improve harmonic suppression. In this article, the stop-band characteristics of an asymmetrical step suspended microstrip structure are studied and its application to a low pass filter is proposed. The equivalent circuit model of the unit defected suspended microstrip structure is used to explain the stop-band characteristic at a certain frequency and the parameters of the circuit model are extracted from EM simulation and circuit theory. Two types of three-pole low pass filters and a type of five-pole low pass filter are proposed and optimized as applications. The measured results on the low pass filter are in good agreement with the simulated ones.

摘要

本项目旨在构建一个通带高达 3 GHz 的悬浮式微带低通滤波器。谐波滤波器对于在接收器设计等应用中从微波乘法器和混频器中去除不需要的高阶谐波信号非常有价值。尽管已经开发了多种滤波器配置来降低谐波信号的电平，但作者研究了两种旨在改善谐波抑制的低通滤波器。本文研究了非对称阶梯悬浮微带结构的阻带特性，并提出了其在低通滤波器中的应用。采用单元缺陷悬浮微带结构的等效电路模型来解释一定频率下的阻带特性，并从电磁仿真和电路理论中提取电路模型的参数。提出了两种类型的 3 极点低通滤波器和一种 5 极点低通滤波器，并作为应用进行了优化。低通滤波器的测量结果与模拟结果非常吻合。

CONCLUSIONS

In this work, a study of a low past filter based on the suspended microstrip technology is presented. Due to the promising results shown here, the authors strongly believe that a rigorous analysis of such filters must be carried out, including the optimization for high order filters. In the presentation of this work, two improved filters of three and five poles are being manufactured and carefully analyzed.

结论

在这项工作中，提出了一种基于悬浮式微带技术的低过去滤波器的研究。由于这里显示了有希望的结果，作者坚信必须对此类滤波器进行严格的分析，包括对高阶滤波器的优化。在这项工作的介绍中，正在制造两个改进的 3 极和 5 极滤波器并进行仔细分析。

Low-Loss Ultra-Wideband (UWB) Filters Using

Abstract

Two types of suspended stripline ultra-wideband bandpass filters are described, one based on a standard lumped element (L-C) filter concept including transmission zeroes to improve the upper passband slope, and a second one consisting of the combination of a low-pass and a high-pass filter.

CONCLUSION

Design, realization, and experimental results of two suspended stripline ultra-wideband band-pass filters have been presented. One filters is based on a straightforward L-C lumped-element design, including additional capacitive coupling to improve the upper passband slope. The second type of filter is a combination of a low-pass and a high-pass filter. The first two filters result in a very compact setup of 12.7 mm and 24.8 mm length, respectively. Insertion loss is very low; the contributions of conductor and dielectric loss (including excessive lengths of transmission line and the transitions to coaxial waveguide) amount to 0.3 … 0.4 dB only; in the case of the first filter, 0.5 dB partly are added due to a return loss of 10 dB only. Finally, results are given of a modified filter (lowpass/highpass combination) with improved group delay variation. The filters as presented here are discrete components in a specific mount, but it has been indicated how such filters can be integrated into larger microstrip circuits. The same principles can be transferred to an LTCC circuit with at least three layers, at the expense, however, of higher losses.

结论

介绍了两种悬浮带状线超宽带带通滤波器的设计、实现和实验结果。One Filters 基于简单的 L-C 集总元件设计，包括额外的电容耦合，以改善上通带斜率。第二种类型的滤波器是低通和高通滤波器的组合。前两个滤光片分别实现了 12.7 mm 和 24.8 mm 长度的非常紧凑的设置。插入损耗非常低;导体和介电损耗（包括传输线长度过长和向同轴波导的过渡）的贡献为 0.3 …仅 0.4 分贝;在第一个滤波器的情况下，由于回波损耗仅为 10 dB，部分增加了 0.5 dB。最后，给出了改进的滤波器（低通/高通组合）的结果，并改进了群延迟变化。这里介绍的滤波器是特定安装中的分立元件，但已经说明了如何将此类滤波器集成到更大的微带电路中。相同的原理可以转移到至少具有三层的 LTCC 电路上，但代价是损耗更高。

Study and Design of A Dual Mode Resonant Band-Pass Filter

Abstract

In this paper, a compact dual-mode bandpass filter suspended stripline is presented. A square-shape resonator with four shorted ground posts was lied on substrate (Roger 5880, Er=2.2) in the middle of metallic cavity to operate at 5G mobile communications. The internal coupling was achieved by notching the resonator at the place 450 with respect to input and output ports, where the external capacitive coupling was realized by changing the length of input feeder. A 2nd and 4th order bandpass Chebyshev filter are designed and simulated to operate at resonant frequency is 4.8GHz and bandwidth is 100MHz. The simulation results show, the spurious window is about 1.844, the unloaded Q-factor was 1024, the insertion loss was 0.1 dB and the return loss is 17.6 dB.

摘要

该文提出了一种紧凑的双模带通滤波器悬浮带状线。一个带有四个短接接地柱的方形谐振器躺在金属腔中间的基板 （Roger 5880， Er=2.2） 上，以在 5G 移动通信下工作。内部耦合是通过在相对于输入和输出端口的位置 450 处开槽来实现的，其中外部电容耦合是通过改变输入馈线的长度来实现的。设计和模拟了 2 阶和 4 阶带通切比雪夫滤波器，以 4.8GHz 的谐振频率和 100MHz 的带宽工作。仿真结果表明，杂散窗口约为 1.844，空载 Q 因子为 1024，插入损耗为 0.1 dB，回波损耗为 17.6 dB。

Conclusions

Designing of Dual mode with centre frequency 4.8 GHz and band width 100 MHz, the design begin with Chebyshev Low pass Prototype Filter for fourth order. The posts position effect to Spurious window and quality factor of filter. The internal coupling in filter is realized by using notch at square resonator and coupling line for fourth order, and external coupling is realized by length of feeding line. For dual mode filter design a second harmonic band at frequency 8.85 GHz where this value is acceptable, and insertion loss for S11 at frequencies (4.75 GHz to 4.85 GHz) is 17.65 dB and for S21 is 0.1 dB which agreeable too.

结论

设计中心频率为 4.8 GHz、带宽为 100 MHz 的双模，设计以四阶切比雪夫低通原型滤波器为起点。将效果定位到滤波器的 Spurious window 和 Quality factor。滤波器内部耦合是通过在方形谐振器和耦合线处使用四阶陷口实现的，外部耦合是通过馈线的长度实现的。对于双模滤波器设计，频率为 8.85 GHz 的二次谐波带该值是可以接受的，S11 在频率（4.75 GHz 至 4.85 GHz）上的插入损耗为 17.65 dB，S21 为 0.1 dB，这也是可以接受的。

Synthesis and Design of Suspended substrate filters for DM PA

Abstract

In this paper, a synthesis method for suspended substrate stripline filters for digital microwave power amplifier applications is presented. The synthesis method combines a lumped element and full-wave mixed approach in a very efficient way. In order to achieve high amplifier efficiency the filter must exhibit a high input impedance in the stopband. This has been implemented for the first time by using a capacitively end coupled filter combined with stepped impedance resonators. A third order filter was designed. Simulations show that the final stage drain efficiency of the power amplifier and suppression of out-of-band frequency components can be significantly improved when the new structure is used.

摘要

本文提出了一种用于数字微波功率放大器应用的悬浮衬底带状线滤波器的合成方法。合成方法以非常有效的方式将集总元件和全波混合方法相结合。为了实现高放大器效率，滤波器必须在阻带中表现出高输入阻抗。这是首次通过使用电容端耦合滤波器和阶跃阻抗谐振器来实现的。设计了三阶滤波器。仿真结果表明，当使用新结构时，功率放大器的末级漏极效率和带外频率分量的抑制可以得到显著提高。

遇到的问题

1. 耦合线到底是什么？有什么用？影响因素有哪些？

一、耦合线的本质

耦合线是由两条或多条平行传输线（微带线/带状线/共面波导等）紧密排列形成的结构，其核心特征是相邻传输线之间通过电磁场（电场+磁场）发生能量交互作用。这种耦合效应会改变传输线的等效分布参数（C/L/R/G矩阵），产生独特的奇模（Odd Mode）和偶模（Even Mode）传播特性。

二、关键应用场景

1. 定向耦合器（如3dB耦合器）

   • 实现信号功率分配与采样（主路与耦合路相位差90°）
   • 典型结构：平行耦合线构成四端口网络

2. 滤波器设计

   • 利用耦合线段实现谐振单元间能量传递
   • 可构建带通/带阻滤波器（如交指型滤波器）

3. 平衡-不平衡转换器（巴伦）

   • 通过耦合线实现单端信号与差分信号转换
   • 广泛应用于混频器、天线馈电系统

4. 延迟线与相位匹配

   • 利用耦合线群时延特性进行相位补偿
   • 在相控阵雷达波束成形中发挥关键作用

三、主要影响因素详解

	影响因素	物理机制	设计调控手段
结构参数	线宽(W)	改变分布电容/电感	微带线：W↑→奇模阻抗↓
	间距(S)	S↓→耦合增强	S每减小10%，耦合度增加约3-5dB
	耦合长度(L)	L↑→耦合能量累积	通常取λ/4（90°相位差）
材料特性	介电常数(εᵣ)	影响相速与阻抗	εᵣ↑→特征阻抗↓，相位常数β↑
	介质厚度(h)	h↓→边缘场增强	h减半可使耦合度提升约40%
工作条件	频率(f)	色散效应导致耦合系数频率响应	高频段易出现高次模干扰
	端接阻抗	失配引发反射干扰	需严格匹配（常用50Ω系统）

2. 什么是色散效应？为什么标准微带线会有强烈的色散效应？有什么影响？

一、色散效应的物理本质

色散（Dispersion） 是指电磁波在介质中传播时，其相速度（Phase Velocity）或群速度（Group Velocity）随频率变化的物理现象。这种速度差异会导致以下两类关键效应：

1. 相位色散：不同频率分量相位积累速率不同 → 波形相位失真
2. 幅度色散：各频率分量衰减差异 → 波形包络畸变

数学表达为：
$ v_p(f) = \frac{c}{\sqrt{\varepsilon_{eff}(f)}} $
其中${\epsilon }_{eff}(f)$是频率相关的等效介电常数

二、标准微带线强色散的根源

微带线强烈的色散特性源于其 非均匀混合介质结构 和 准TEM模传播特性：

1. 电磁场分布的非对称性：

   • 电场线部分穿过介质基板（高εᵣ区域），部分分布在空气中（低εᵣ=1）
   • 磁场主要在导体边缘分布
   • 这种混合介质导致场分布随频率变化

2. 准TEM模的频变特性：

   • 理想TEM模要求纯横向场且无纵向分量
   • 实际微带线存在纵向电场分量（Ez），尤其在 >10 GHz时显著
   • 高频时场更集中于介质基板 → (\varepsilon_{eff}(f)) 随频率升高而增大

3. 表面波激励阈值：

   • 当频率超过临界值 (f_{sw} = \frac{c}{4h\sqrt{\varepsilon_r -1}}) 时（h为介质厚度）
   • 表面波与准TEM模耦合 → 加剧色散效应

三、微带线色散的量化表征

通过 Hammerstad-Jensen模型 可计算频变等效介电常数：
$
\varepsilon_{eff}(f) = \varepsilon_r - \frac{\varepsilon_r - \varepsilon_{eff}(0)}{1 + (f/f_p)^2}
$
其中$f_p=\frac{Z_0}{2{\mu }_{0}h}$，$Z_0$为特性阻抗，h为介质厚度

典型参数示例（FR4基板，h=1.6mm）：

• 低频（1GHz）：${\epsilon }_{eff}\approx 3.2$
• 高频（20GHz）：${\epsilon }_{eff}\approx 4.1$，变化幅度达28%

四、色散效应的工程影响

	影响类型	作用机制	典型后果
信号完整性	脉冲展宽	高频分量延迟大于低频	数字信号码间干扰（ISI）
相位响应	非线性相位	群时延$ \tau_g = -\frac{d\phi}{d\omega} $非恒定	相控阵波束指向偏差
阻抗匹配	特性阻抗频变	$ Z_0(f) = \sqrt{\frac{L(f)}{C(f)}}$	宽带匹配网络失效
滤波器性能	谐振频率偏移	有效电长度随频率变化	通带纹波恶化3dB以上
功率容量	损耗不均匀	导体损耗∝$\sqrt{f}$，介质损耗∝$f$	高频段功率饱和提前

五、抑制微带线色散的工程方法

1. 基板选择策略：

   • 优先选用低εᵣ材料（如Rogers RO3003，εᵣ=3）
   • 降低介质厚度（h≤0.5mm可减小色散30%）

2. 传输线结构优化：

   • 使用屏蔽微带线（加金属盖板抑制表面波）
   • 采用梯形渐变线宽补偿相位延迟

3. 主动补偿技术：

   • 预加重/均衡电路（在发射端预先补偿高频衰减）
   • DSP后处理（如OFDM系统信道均衡）

4. 替代传输线方案：

   • 频率<6GHz：优先选用带状线（对称结构降低色散40%）
   • 毫米波频段：转用基片集成波导（SIW）

3. 什么是谐振腔？有什么用？怎么用？还有谐振器

一、谐振腔

1. 定义与原理

谐振腔通常是一个封闭或半封闭的金属腔体，其内部可以容纳电磁场。当腔体的尺寸、形状和边界条件满足特定条件时，腔内的电磁波在某些特定频率（共振频率）上会形成驻波模式，产生共振现象。

• 基本原理： 这种共振是基于波的干涉和反射原理，只有当腔体的尺寸与波长匹配时，才能形成稳定的驻波场。

2. 用途与应用

• 微波振荡器和滤波器： 谐振腔可用作频率选择性元件，在振荡器中确定输出频率，在滤波器中选择或抑制特定频段的信号。
• 功率放大器： 在某些高功率微波系统中，谐振腔用于能量的存储与传递，提高能量传输效率。
• 加速器腔体： 在粒子加速器中，谐振腔用于产生高频电场，从而加速带电粒子。
• 雷达和通信系统： 用于稳定和调控信号频率，保证系统工作的精确性与稳定性。

3. 如何使用

• 设计与调谐： 根据应用要求，设计合适的腔体尺寸和形状（如矩形、圆柱形、球形等），以确定共振频率。
• 耦合与匹配： 为了输入或输出信号，需要设计合适的耦合结构（如小孔、耦合槽、天线探针等），确保电磁能量能高效进出腔体。
• 温度与机械稳定性： 谐振腔的共振频率会受到温度变化和机械变形的影响，因此在实际应用中需要注意环境控制和结构稳定性。

---

二、谐振器

1. 定义与种类

谐振器是一个更为广泛的概念，指的是任何能够产生或利用共振现象的器件。在射频微波领域，常见的谐振器包括：

• LC谐振器： 由电感（L）和电容（C）构成，通过L与C之间的能量交换产生谐振。
• 介质谐振器： 利用介质材料在高频下的电磁特性形成谐振结构，常用于紧凑型滤波器或天线中。
• 微带谐振器： 在印刷电路板上制作的平面谐振结构，适用于低成本和大批量生产的微波电路。

2. 用途

• 频率控制： 谐振器是许多射频系统（如振荡器、滤波器和频率合成器）的核心元件，用于确定和稳定工作频率。
• 信号处理： 在滤波器中，谐振器能选取特定频率范围的信号，同时抑制其他频率的干扰。
• 传感应用： 利用谐振器对环境参数（如温度、压力、湿度等）的敏感特性，可以设计各种传感器。

3. 使用方法

• 参数设计： 根据应用需求确定谐振频率、品质因数（Q值）、带宽等关键参数，选择合适的电路拓扑和元件。
• 集成与封装： 在现代微波电路中，谐振器通常需要与其他射频组件集成在一个紧凑的封装中，这要求精细的工艺控制与测试校准。
• 调谐与匹配： 为实现最佳性能，通常需要对谐振器进行精细调谐，并与电路其它部分实现阻抗匹配，以最小化能量损失。

4. 传输零点是什么？有什么用？

传输零点（Transmission Zero）通常指在一个网络或滤波器的频率响应中，传输系数（例如 S21 参数）为零的频率点，也就是说在这些频率点，输入信号无法传输到输出端。

---

1. 原理与定义

• 传输零点的定义：
  在频率响应曲线上，传输零点是那些使得系统的传递函数为零的频率点。换句话说，在这些频率处，系统对信号的传输完全被抑制，输出功率降至理论上的零点。

• 形成原因：
  传输零点通常是由网络中的干涉、耦合或者结构特性引起的。例如，在滤波器设计中，通过引入特定的电路拓扑（如旁路分支、交叉耦合等），可以在设计频率处产生信号的相消，从而形成传输零点。

---

2. 应用价值

• 滤波器设计：
  在微波滤波器设计中，通过在不希望传递信号的频段（通常是阻带或旁瓣区域）引入传输零点，可以有效提高滤波器的选择性和抑制干扰信号。传输零点使滤波器具有更陡峭的边缘响应，改善了滤波器的性能。

• 抑制谐波和杂散：
  在射频系统中，传输零点常用于抑制不需要的谐波或杂散信号。通过设计特定的传输零点，可以降低系统中的非线性失真或干扰，提高系统的信噪比和整体性能。

• 相控阵与天线系统：
  在一些相控阵或者复杂耦合网络中，通过合理布置传输零点，可以对信号的传输路径进行精细控制，实现更好的波束形成和方向性控制。

---

3. 如何实现和利用

• 设计方法：
  在设计滤波器时，可以通过引入旁路支路、交叉耦合或添加额外的谐振元件来实现传输零点。这需要精确的电路计算和仿真，以确保传输零点出现在预期的频率处。

• 调谐与优化：
  在实际应用中，由于器件制造误差和环境因素的影响，传输零点的位置可能会发生偏移。因此，需要通过调谐手段（如机械调节、电子调谐等）来校正传输零点，保证系统性能。

• 实验验证：
  利用网络分析仪等测试仪器可以精确测量传输零点的位置及其对应的衰减特性，帮助工程师验证设计是否达到预期效果。

5. 零极点在工程中的实际意义

在射频微波工程和信号处理领域，零极点（Zero-Pole） 概念源于系统的传递函数，广泛用于滤波器设计、稳定性分析、信号调制等方面。理解零极点的物理意义和工程应用，有助于优化电路和系统性能。

---

1. 零极点的基本概念

• 极点（Pole）：传递函数的分母为零的点（导致系统增益趋于无穷大）。在频率响应上，极点会导致增益上升或引入谐振，决定系统的稳定性。
• 零点（Zero）：传递函数的分子为零的点（导致系统增益降为零）。在频率响应上，零点会导致信号被完全抑制，形成传输零点。

传递函数的一般形式：
$
H(s) = \frac{(s - z_1)(s - z_2) \dots (s - z_n)}{(s - p_1)(s - p_2) \dots (s - p_m)}
$
其中：

• $ s = j\omega$（频域分析）
• $ z_i $ 是零点
• $p_i $是极点

零极点分布决定了系统的频率响应特性。

---

2. 零极点的实际工程意义

（1）滤波器设计

• 极点（Pole）：
  • 主要决定滤波器的带宽、通带特性和稳定性。
  • 例如，巴特沃斯滤波器的极点均匀分布在单位圆上，使通带响应平坦；切比雪夫滤波器的极点靠近实轴，使其具有更陡峭的滚降特性。
• 零点（Zero）：
  • 用于创建传输零点，抑制特定频率成分。
  • 例如，椭圆滤波器在阻带引入零点，使其具有更好的选择性。

应用示例

在微波滤波器中，如果希望在某个频率点完全抑制信号（例如无线通信的干扰频率），可以引入合适的零点来创建深陷（notch），增强滤波性能。

---

（2）信号处理

• 极点决定系统的时域响应：
  • 若极点位于单位圆内（离散系统）或左半平面（连续系统），系统稳定。
  • 若极点在右半平面或单位圆外，系统会发散，导致不稳定。
• 零点用于增强或抑制特定频段：
  • 例如，在 自适应信号处理 中，可以引入零点来自适应地抑制某些干扰频率。

应用示例

在无线通信中，设计均衡器（Equalizer）时，可以通过调节零极点来补偿信道失真，提高信号质量。

---

（3）射频和微波电路

在射频和微波系统中，零极点用于优化增益、匹配阻抗和抑制干扰：

• 功率放大器（PA）
  • 适当分布极点可以优化增益平坦度和稳定性。
  • 在射频功率放大器设计中，极点的选择直接影响放大器的带宽和增益响应。
• 振荡器（Oscillator）
  • 振荡器的极点决定振荡频率，零点可用于抑制谐波成分。
• 阻抗匹配网络
  • 通过零极点调整输入/输出阻抗，提高信号传输效率，减少反射损耗。

应用示例

在微波滤波器中，可以利用零点抑制特定谐波，从而提升系统的线性度。例如，设计**谐波抑制滤波器（Harmonic Suppression Filter）**时，通过适当调整零点位置，可以大幅降低高次谐波的影响。

---

（4）控制系统

• 极点决定系统稳定性和动态响应
  • 极点接近虚轴，系统响应更快，但容易不稳定。
  • 极点越远，系统越稳定，但响应变慢。
• 零点影响瞬态特性
  • 适当放置零点可以加快系统响应、减少超调（overshoot）。

应用示例

在自动增益控制（AGC）电路中，通过极点优化响应速度，避免信号过冲；通过零点消除特定干扰频率，提高系统稳定性。

---

3. 如何优化零极点

在射频微波电路和信号处理应用中，优化零极点需要：

1. 确定目标频率响应（通带、阻带、群延迟等）
2. 选择合适的滤波器类型（巴特沃斯、切比雪夫、椭圆等）
3. 优化极点分布（确保系统稳定性）
4. 调节零点位置（控制传输零点，提高选择性）
5. 仿真验证（使用 ADS、HFSS、MATLAB 等工具进行电磁和频率响应仿真）

---

总结

工程应用	极点（Pole）的作用	零点（Zero）的作用
滤波器设计	确定带宽、通带形状	形成传输零点，提高选择性
信号处理	决定系统稳定性、动态响应	抑制干扰，提高信号质量
射频微波电路	影响增益、稳定性	降低谐波，提高匹配
控制系统	影响系统稳定性	改善瞬态特性

核心概念：

• 极点决定系统行为（带宽、增益、稳定性）
• 零点用于优化信号处理（抑制干扰、增强选择性）

在射频和微波系统设计中，合理布置零极点能显著提升系统性能，是滤波器、放大器、匹配网络等设计的关键环节。

6. 电纳斜率参数是啥

在射频与微波电路中，“电纳斜率参数”通常是指 电纳（Susceptance）随频率变化的斜率，用以表征某个元件或网络在其工作频段内的 “反应性”随频率变化的灵敏度。这里的“电纳”是导纳（Admittance）中虚部的简称（导纳 (Y = G + jB)，其中 (B) 为电纳或称电纳量，反映了电抗部分），因此“电纳斜率”可以简单理解为：

$
\frac{dB}{d\omega} \quad \text{或} \quad \frac{dB}{df},
$

即 随角频率 $\omega$ 或随线性频率$f$ 的变化率。

---

为什么需要关注电纳斜率？

1. 谐振器设计

   在谐振器（腔体谐振器、介质谐振器、LC谐振器等）的设计和分析中，电纳斜率可以用来衡量 谐振点附近电抗随频率变化的敏感度。

   • 当电纳斜率较大时，频率稍微偏离谐振点，就会引起较大的相移或幅度变化，对系统的调谐敏感度也更高。
   • 当电纳斜率较小时，系统对频率偏移的敏感度较低，调谐范围相对更宽松。

2. 滤波器外部耦合设计

   在滤波器的外部耦合（如 单腔或多腔滤波器 中的输入/输出耦合）设计中，常需要用到电纳斜率来表征 耦合结构 对电路整体的影响。

   • 通过调整电纳斜率，可设计出不同的耦合系数，进而影响滤波器的带宽、插损和品质因数 (Q)。
   • 在常见的 K-inverter 或 J-inverter 耦合滤波器拓扑中，就会用到相关的电纳或电抗斜率参数来求解耦合电路的值。

3. 阻抗匹配和调谐

   在阻抗匹配电路中，为了得到良好的匹配，需要准确了解元件或网络在工作频率处的阻抗/导纳特性及其 变化趋势。

   • 电纳斜率较大的元件对频率变化敏感，匹配可能更“尖锐”，带宽更窄。
   • 电纳斜率较小则相对宽带，但可能达不到足够的匹配深度。

4. 电路仿真与灵敏度分析

   在电路仿真中（例如使用 ADS、HFSS 或 CST 等工具），可以通过扫描频率来查看某处的电纳随频率的变化曲线（即 $B(\omega )$ 或 $B(f)$曲线），进而得出电纳斜率。

   • 用于分析电路对制造偏差、温度漂移等因素的灵敏度。
   • 便于判断在一定频率范围内的线性度或非线性度。

7. Suspended Stripline和Suspended Substrate Stripline有什么区别？

这两种结构都是为了降低传输线损耗和改善高频性能而设计的，但它们在是否引入明显的介质基板上有所不同：

---

Suspended Stripline

• 结构特点：

  • 信号线被悬浮在两个金属接地平面之间，主要充满空气（或其他低介电常数介质），几乎不依赖厚重的基板来支撑。
  • 通过细小的支撑结构（如薄支柱、丝状材料）保持机械稳定，但尽量减少对电磁场分布的干扰。

• 电磁特性：

  • 由于主要充满空气，具有较低的有效介电常数和损耗因子，因而适用于要求低损耗和宽带传输的应用。
  • 其特性更接近于理想的无介质传输线，信号传播的色散和损耗较小。

---

Suspended Substrate Stripline

• 结构特点：

  • 在悬浮结构中引入了一层薄的介质基板，信号线通常印刷在这层基板上，然后整个基板被悬浮在两个金属接地平面之间。
  • 这种设计兼顾了机械强度和电磁性能，使得制造和装配更为便捷和可靠。

• 电磁特性：

  • 由于存在一层介质，电磁波在传输过程中会受到介质特性的影响，导致有效介电常数高于纯空气情况，可能会带来略高的损耗和不同的传播常数。
  • 这种结构在实现低损耗的同时，也能更容易实现大批量制造，且机械稳定性更好。

---

总结

• 核心区别：
  • Suspended Stripline 依靠悬浮在空气中的设计来最大限度降低介质损耗和色散，适合高性能、低损耗应用，但机械支撑要求较高。
  • Suspended Substrate Stripline 则在悬浮设计中引入薄介质基板，兼顾了制造工艺和机械稳定性，同时电磁性能略受基板影响，通常在实际工程中更易实现和量产。
    性：**
  • 由于主要充满空气，具有较低的有效介电常数和损耗因子，因而适用于要求低损耗和宽带传输的应用。
  • 其特性更接近于理想的无介质传输线，信号传播的色散和损耗较小。

---

Suspended Substrate Stripline

• 结构特点：

  • 在悬浮结构中引入了一层薄的介质基板，信号线通常印刷在这层基板上，然后整个基板被悬浮在两个金属接地平面之间。
  • 这种设计兼顾了机械强度和电磁性能，使得制造和装配更为便捷和可靠。

• 电磁特性：

  • 由于存在一层介质，电磁波在传输过程中会受到介质特性的影响，导致有效介电常数高于纯空气情况，可能会带来略高的损耗和不同的传播常数。
  • 这种结构在实现低损耗的同时，也能更容易实现大批量制造，且机械稳定性更好。

---

总结

• 核心区别：
  • Suspended Stripline 依靠悬浮在空气中的设计来最大限度降低介质损耗和色散，适合高性能、低损耗应用，但机械支撑要求较高。
  • Suspended Substrate Stripline 则在悬浮设计中引入薄介质基板，兼顾了制造工艺和机械稳定性，同时电磁性能略受基板影响，通常在实际工程中更易实现和量产。
