HFSS 微带线验证和仿真

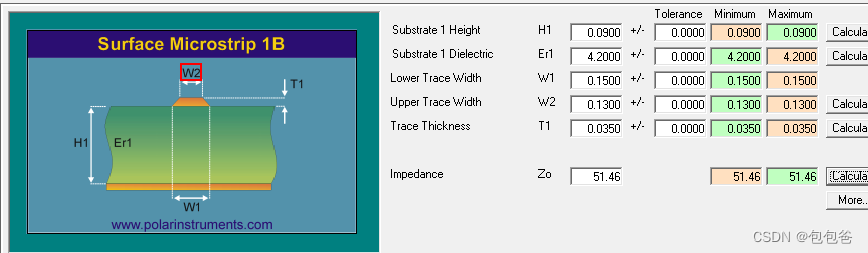

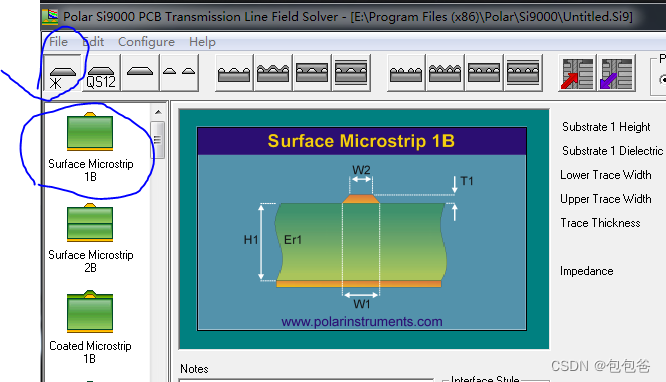

①这里我们先用SI9000算下参数，模型选最简单的Microstrip，如下，H1=0.09mm，ER1=4.2.W1=0.15mm，T1 = 0.035mm（1OZ），没有涂布旅游，那么阻抗为51.46ohm

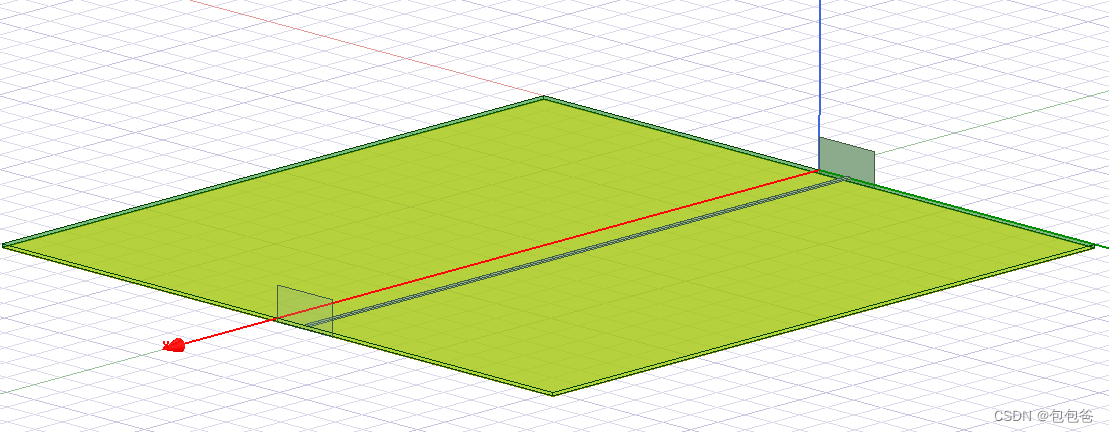

②按照上面的参数，在HFSS里面建模型。

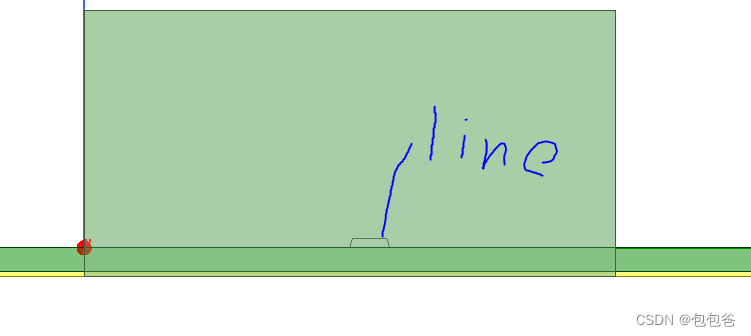

    大概分以下几个步骤。①创立BOX，作为介质层，材料选择为FR4②创立box作为line,材料选择copper③创立BOX，作为地层，材料为COPPER④沿着线的两边沿画2个平面，作为波端口，这个波端口尽量打点，因为要包含整个辐射面。⑤最后画一个air box，作为辐射边界。

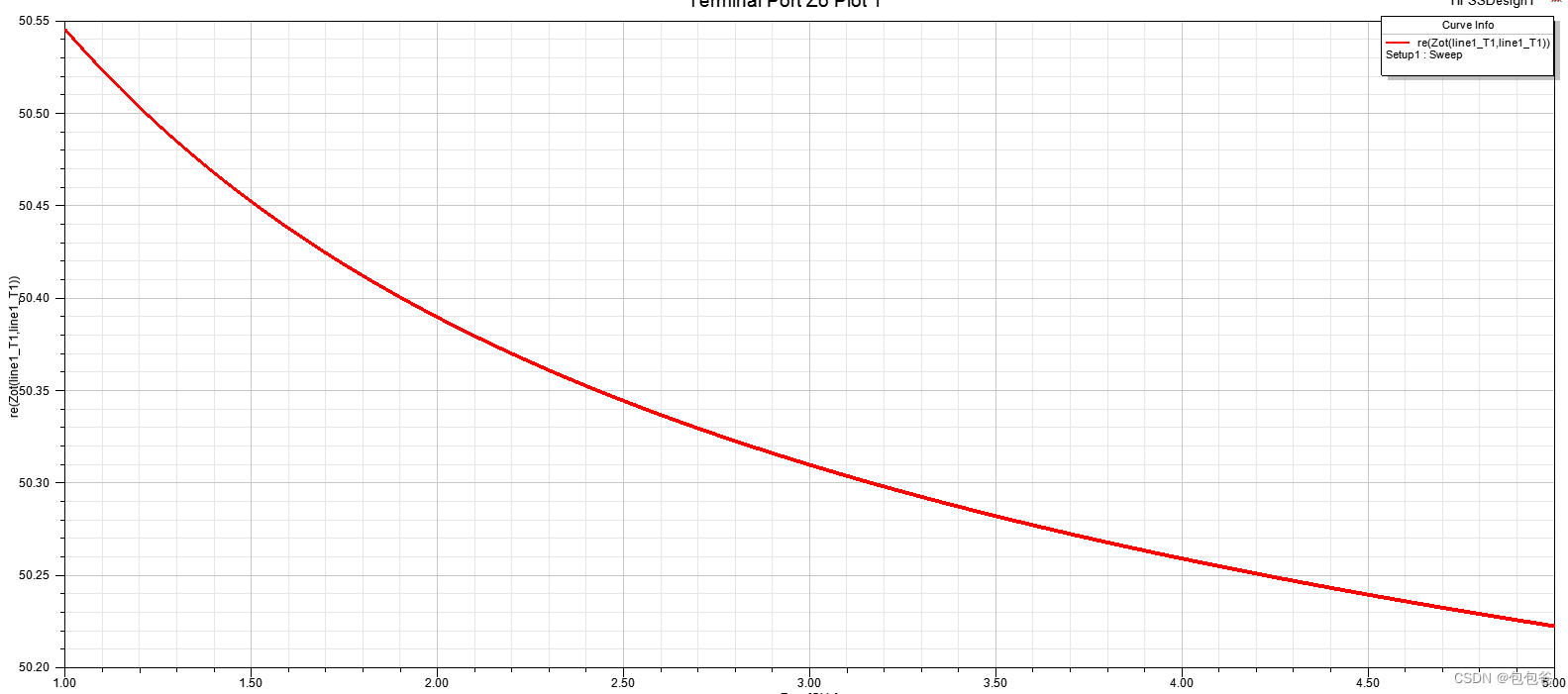

③仿真结果如下，creat prot zo，可以看到仿真的阻抗和si9000计算的结果基本一致。也可以看到其实阻抗是随着频率逐渐降低的，主要是和介质材料的损耗有很大关系。

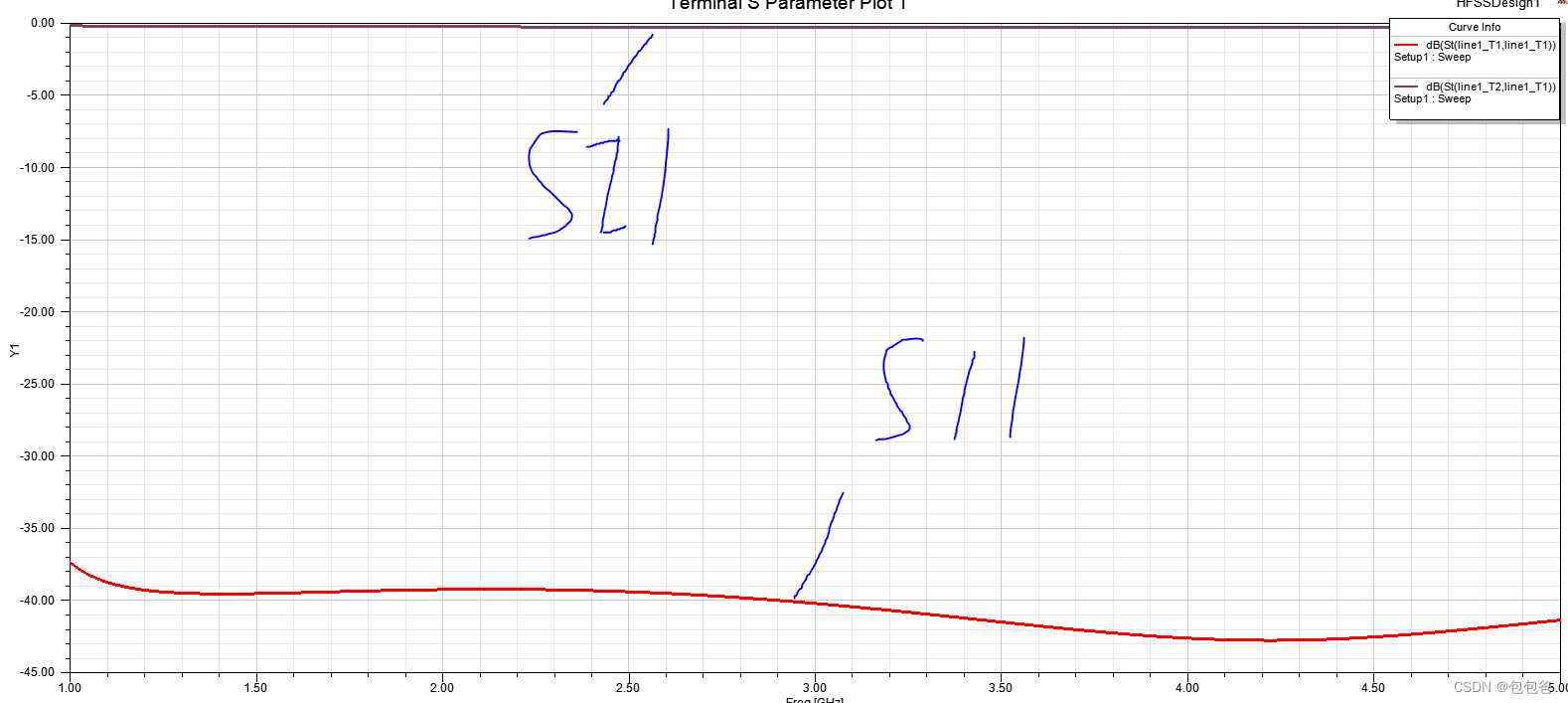

④看下S11（回波损耗）参数-30db一下，S21(插入损耗)接近于0，和预计的结果也是一致的，仿真结果OK。

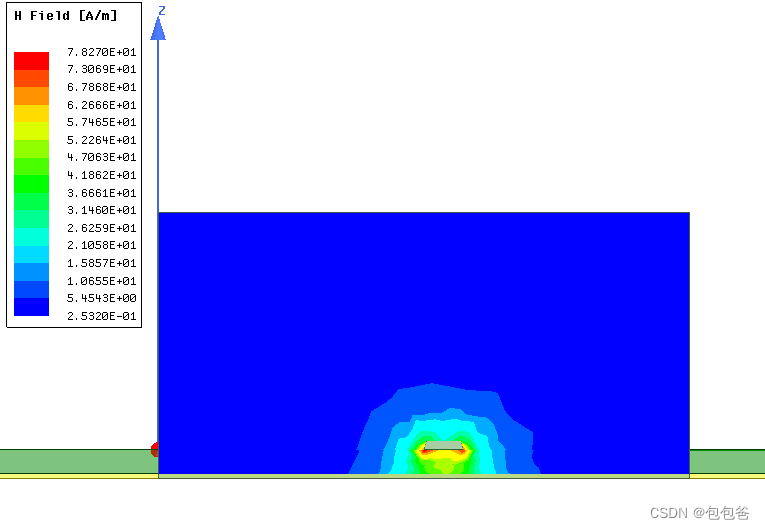

⑤最后，看下磁场分布，可以明显看到大部分磁场都分布在靠近GND的那一面，这个就是高速信号特性，信号会顺着最近的表面进行传播。如果这里是带状线的话，上下两个面都会有磁力线。
