编码器-解码器电路设计及Multisim软件仿真

一. 编码器与解码器原理。

编码器（Encoder）的逻辑功能是将2的n次方个输入信号的高/低电平信号编成一个对应的n位二进制代码。译码器（Decoder）的作用正好与编码器相反，是将一个N位二进制代码（N个输入信号）转译为2的n次方个输出的高/低电平信号(或者另一种代码)。
目前经常使用的编码器有普通编码器和优先编码器两类。优先编码器（74LS148）功能表如下所示：

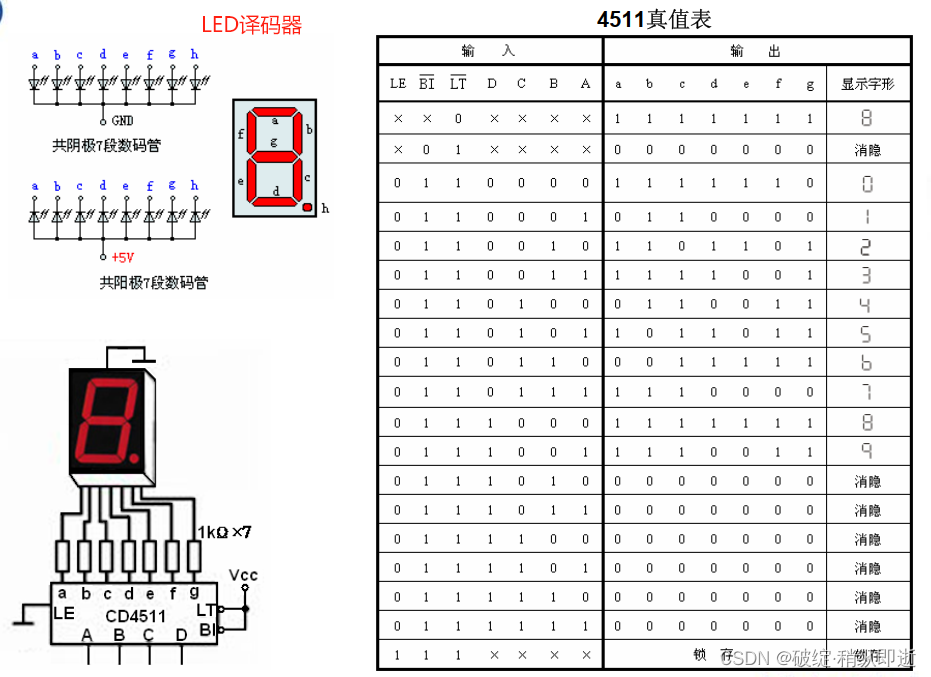

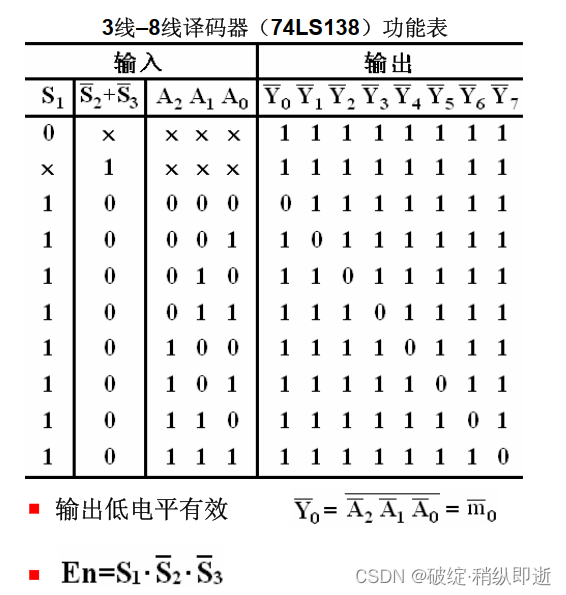

常用的译码器电路有二进制译码器、 二–十进制译码器和LED显示译码器。

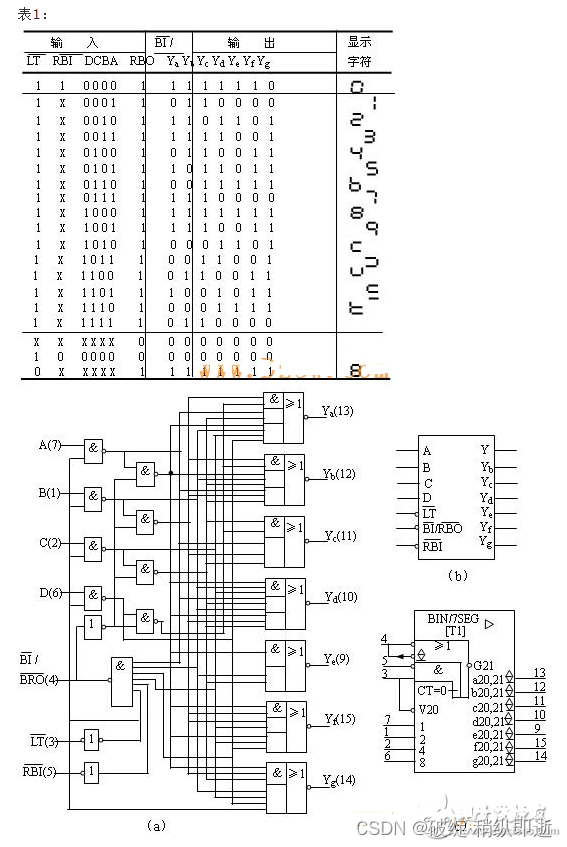

除了CD4511之外，74LS48芯片也是一种常用的七段数码管译码器。它的真值表和典型电路如下：

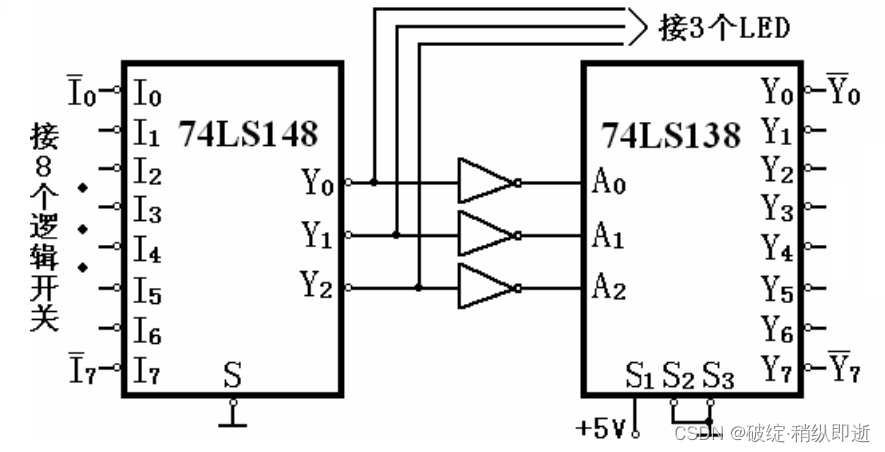

理解以上原理的基础之后，验证编码器74LS148和译码器74LS138的逻辑功能：

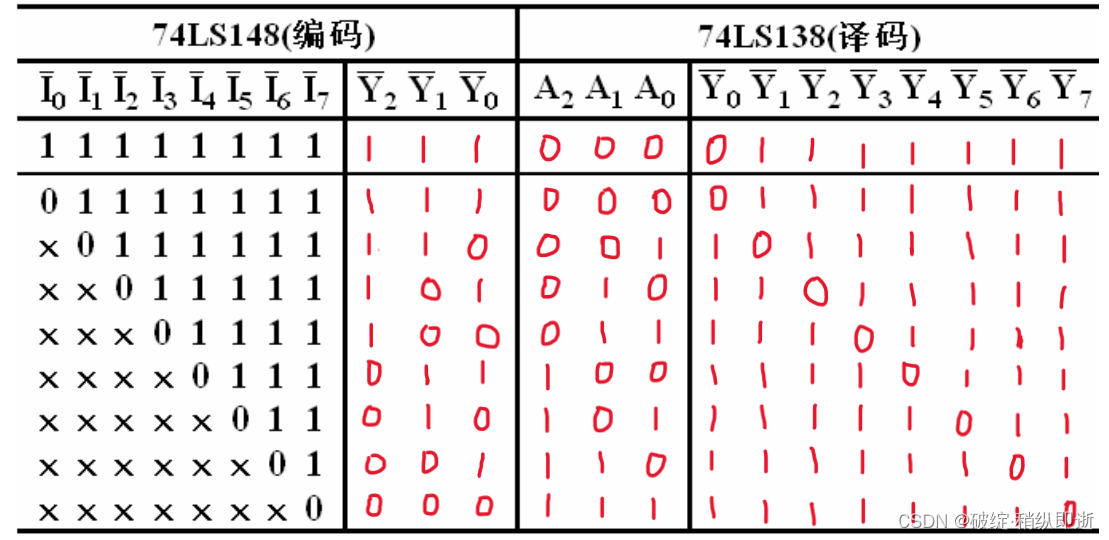

假如电路图如上所示，根据74LS148和74LS138的输出状态，填写下表，并分析结果。

二. 应用案例

假如有四个病房，四个病人的病情情况不同，分别对应优先级：最高、高、中、低。优先级低的会被优先级高得中断，可以用LED灯的亮灭或者LED数码管情况来代表病人的求助与否。
注意：这其实是一个典型的“四路抢答器”。要求利用74LS148优先编码器芯片，其他元件能少则少。

1、安装Multisim软件，熟悉基本使用方法；

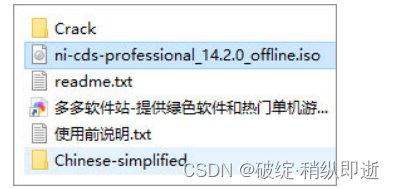

（1）、下载解压，得到ni multisim 14.2原程序、crack破解文件和汉化补丁；

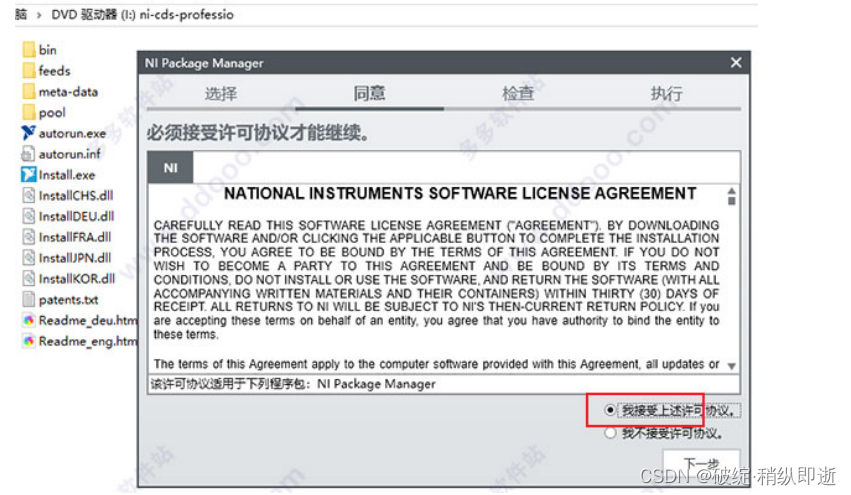

（2）、用虚拟机加载ni-cds-professional_14.2.0_offline.iso镜像文件，或winrar解压，如win10系统可以右击以windows资源管理器打开，双击“install.exe”开始安装，接受条款；

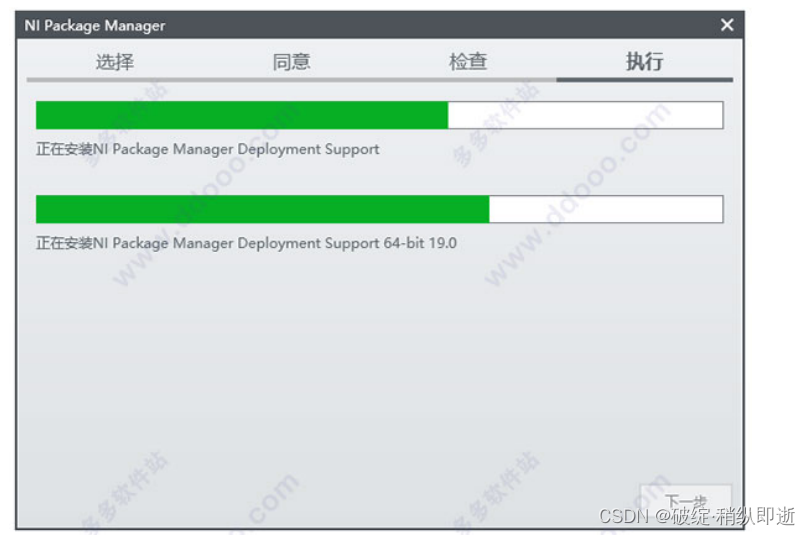

（3）、安装好ni package manager；

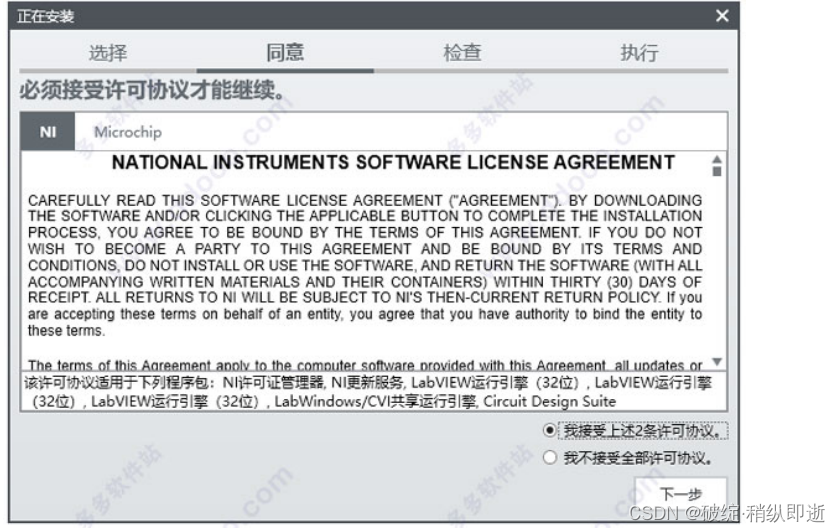

（4）、正式安装multisim14.2软件，再次同意条款；

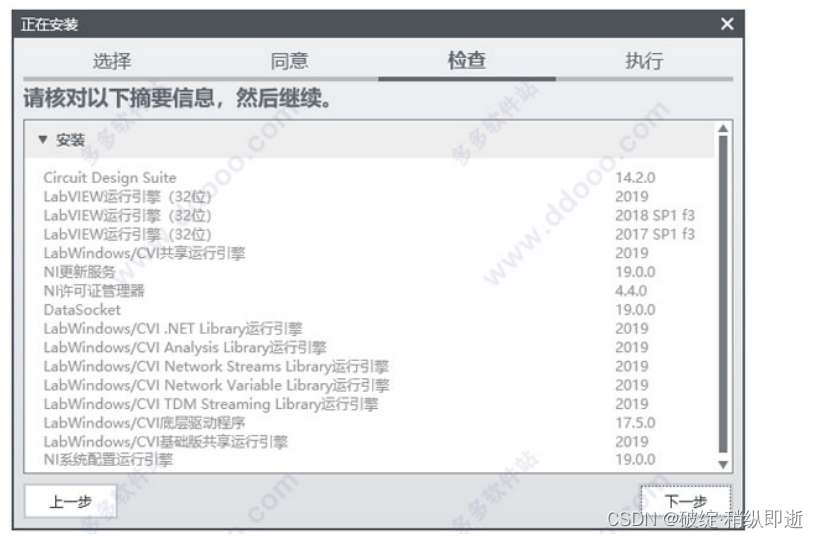

（5）、检查安装的组件，继续安装；

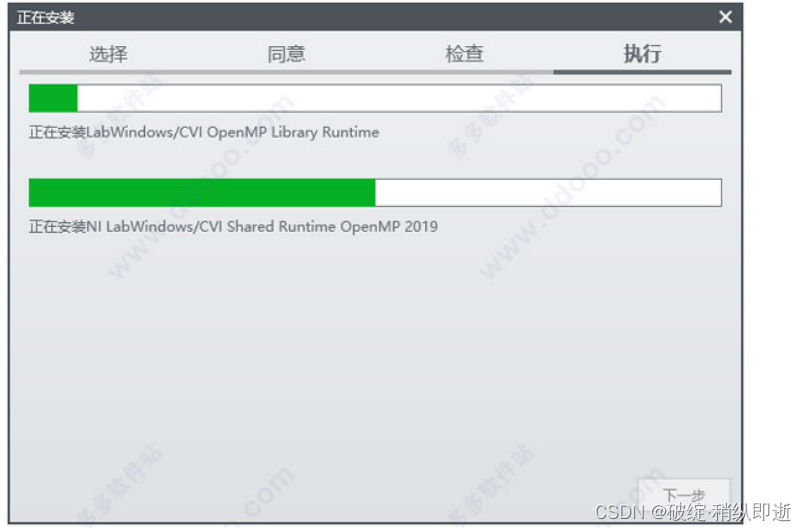

（6）、等待软件安装完成；

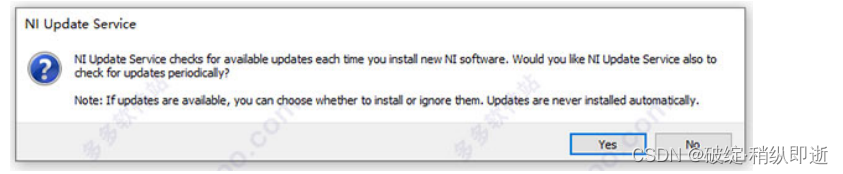

（7）、安装完成，窗口会提示如下界面，选中“Yes”。

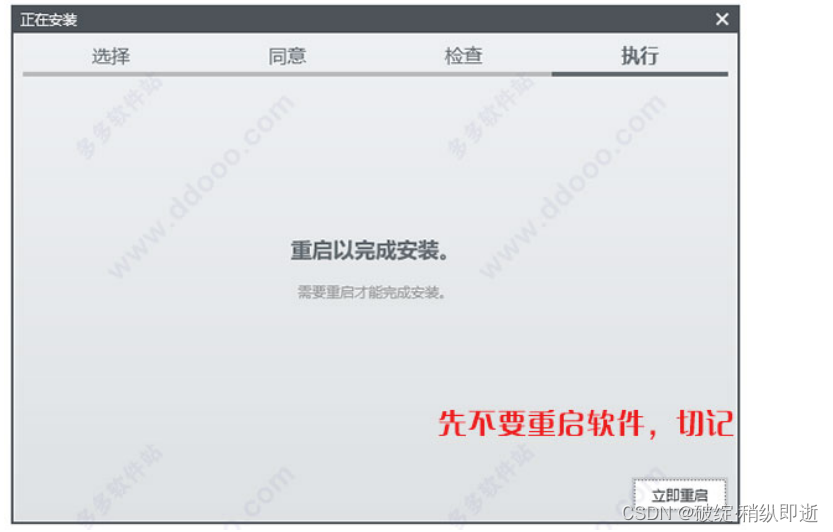

（8）、继续重试安装好软件，如果出现提示窗口要求输入注册序列号，以及用户注册等，不须理会，直接关闭掉窗口。然后直到出现下面窗口，切记但不要点击"立即重启” 按钮，直接右上角关闭窗口！

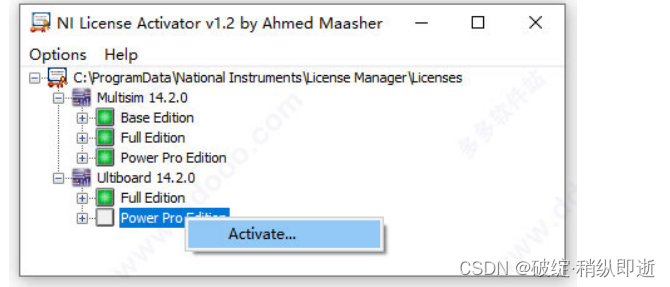

（9）、再打开crack文件夹，双击运行“NI License Activator 1.2.exe”，依次选择Multisim14.2.0和Ultiboard14.2.0下的各组件并右键点击选择Active，所有框由灰变绿就可以。

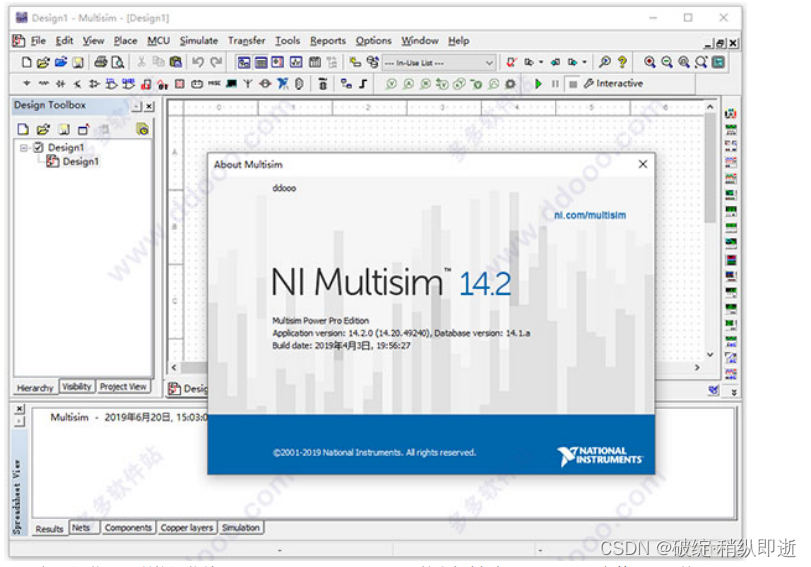

（10）、至此软件成功激活，运行Multisim14.2，在Help 菜单选择 about Multisim，出现下列窗口即表示破解成功。

2、查阅74LS148芯片手册；

网址：http://www.alldatasheet.com
进入后直接搜索 “74LS148” 即可得到相关信息。

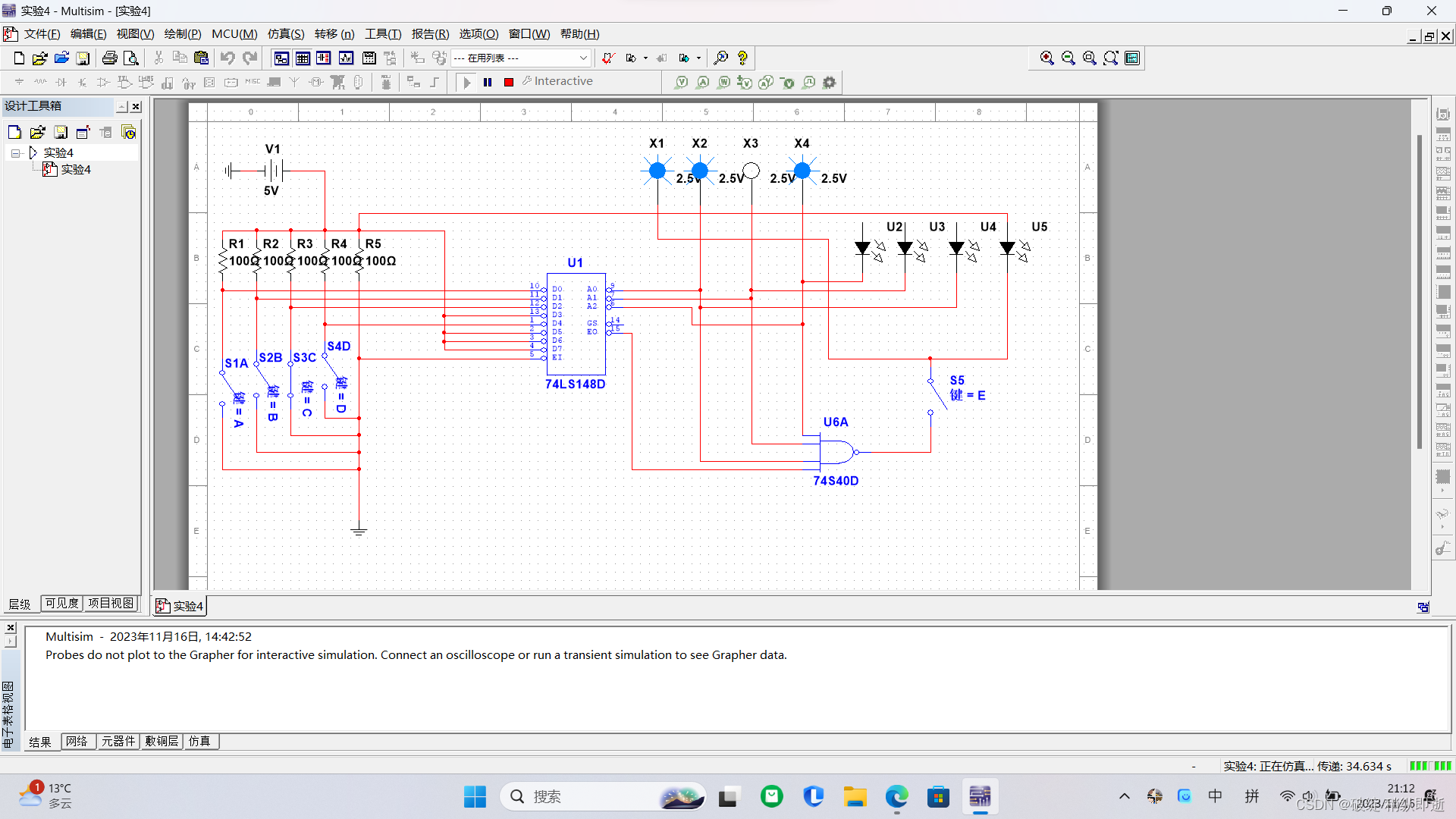

3、在Multisim中设计电路。

小结：本实验通过Multisim仿真验证了所设计的编码器-解码器电路的正确性。通过观察输入和输出信号的波形图和逻辑分析结果，我们确认了电路在各种输入条件下都能够正常工作。这表明所设计的编码器-解码器电路是可靠的，能够完成信息的编码和解码任务。
