TTL三态门(TSL_three-state logic)

在这里插入图片描述

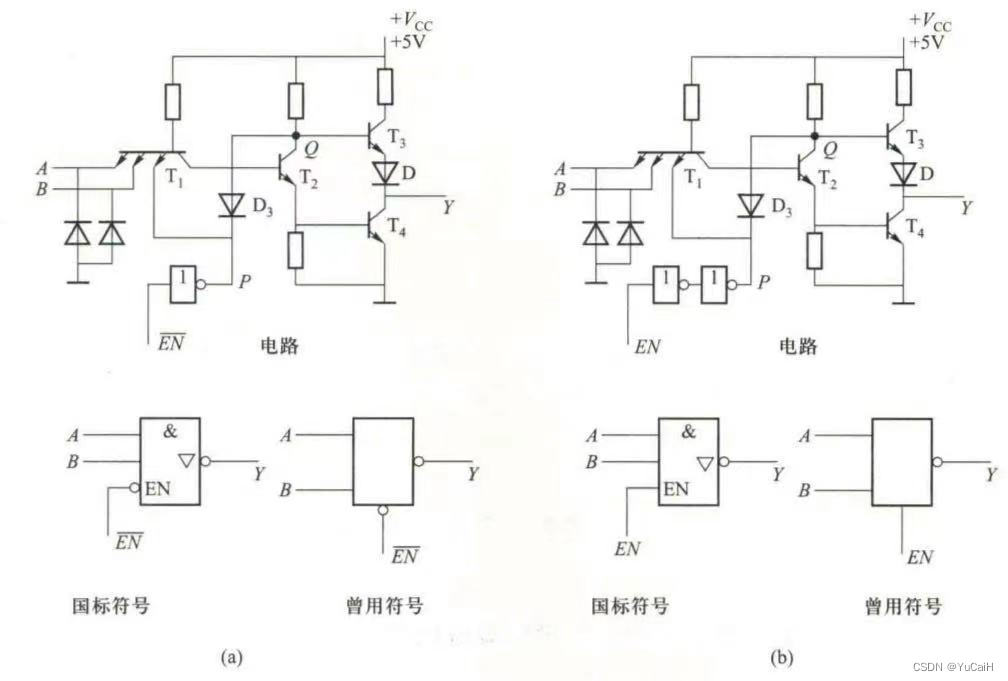

(a) 使能端低电平有效
(b) 使能端高电平有效

在图(a) 所示电路中

$\overline{EN}$ = 1，即 $P = 0$ 时， $T_{2}$ 、 $T_{4}$ 均截止，导通的二极管 $D_3$ 把 $u_Q$ 钳位在小于或等于 1v 的电平上，使 $T_3、D$ 也不能导通，因此 Y 与地和电源都断开了,输出端呈现为高阻状态, 用 $Y = Z$ 表示
$\overline{EN}$ = 0，即 $P = 1$ 时， $D_3$ 截止，电路处于工作状态
故 $Y=\overline{A·B·P}=\overline{A·B}$

在图(b) 所示电路中是高电平使能的电路，即当使能控制端为高电平时电路处于工作状态， $Y=\overline{A·B}$ ，为低电平时，电路被禁止， $Y = Z$

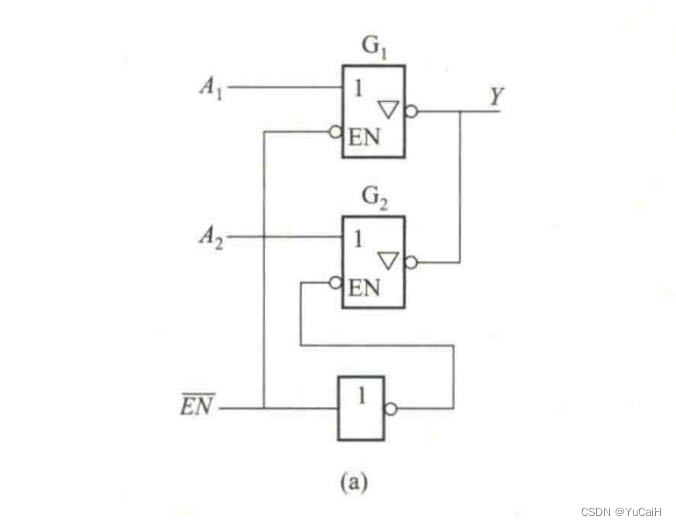

用作多路开关

两个三态输出反相器是并联起来的， $\overline{EN}$ 是整个电路的使能端。
当 $\overline{EN} = 0$ 时， $G_1$ 使能、 $G_2$ 禁止， $Y=\overline{A_{1}}$ ；
当 $\overline{EN} = 1$ 时， $G_1$ 禁止、 $G_2$ 使能， $Y=\overline{A_{2}}$ 。
$G_1$ 、 $G_2$ 构成两个开关，可以根据需要将 $A_1$ 或 $A_2$ 反相后送到输出端

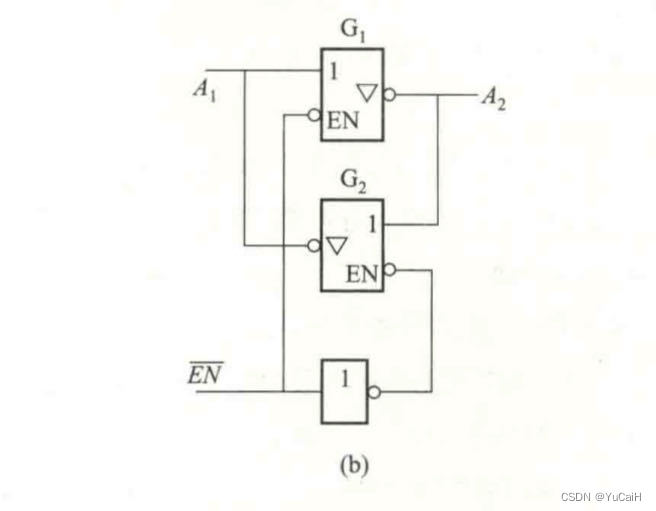

用于信号双向传输

两个三态输出反相器反并联起来构成双向开关.
当 $\overline{EN} = 0$ 时信号向右传送， $A_{2} =\overline{A_{1}}$
当 $\overline{EN} = 1$ 时信号向左传送， $A_{1} =\overline{A_{2}}$

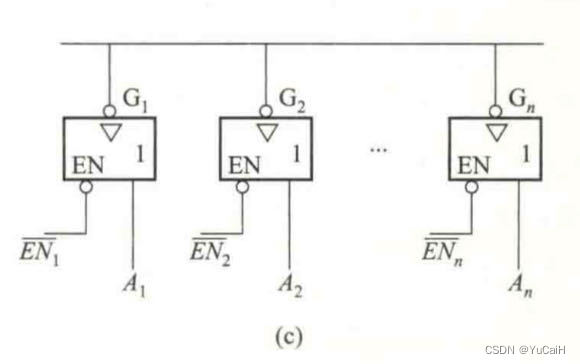

构成数据总线

n个三态输出反相器的输出端都连接到一根信号传输线上，构成单向总线。n路信号都可以通过总线进行传输，不过要特别注意，任何时刻，都只准许一个三态门使能，即处于工作状态,其余的三态门均应被禁止
别注意，任何时刻，都只准许一个三态门使能，即处于工作状态,其余的三态门均应被禁止
例如. 现在要传送 $A_{1}$ ，则只能令 $\overline{EN_{1}} = 0$ ，使 $G_1$ 工作，一般地说，要传送 $A_{1}$ ，只能令 $\overline{EN_{1}} = 0$ ，使 $G_1$ 工作，其他的三态门的输出端都必须为高阻态
