边沿D触发器

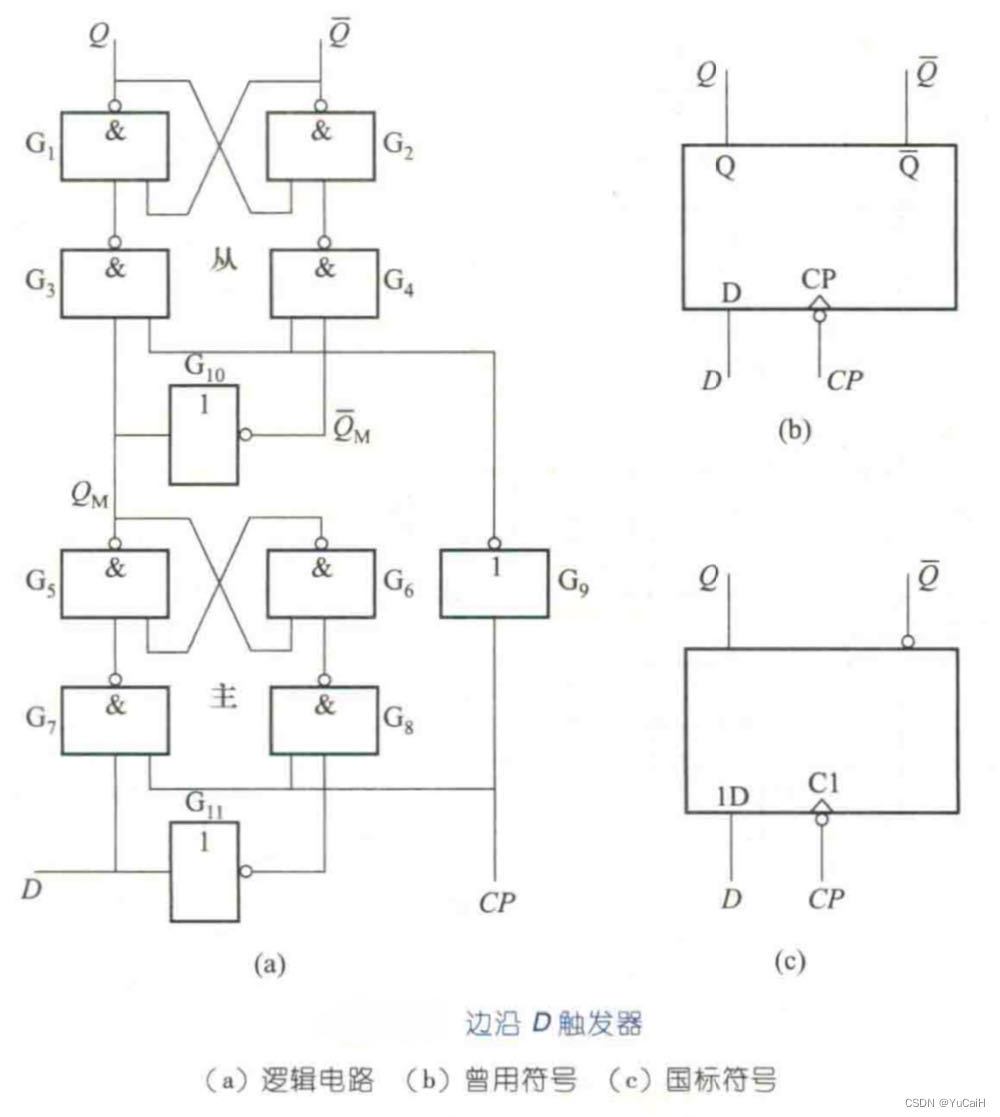

电路组成 & 逻辑符号
逻辑符号中的 “三角形” 表示边沿触发器,“有圆圈” 表示下降沿有效,”无圆圈” 表示上升沿有效
工作原理
主触发器受 C P CP CP 控制,从触发器受 C P ′ = C P ‾ CP'=\overline{CP} CP′=CP 控制
-

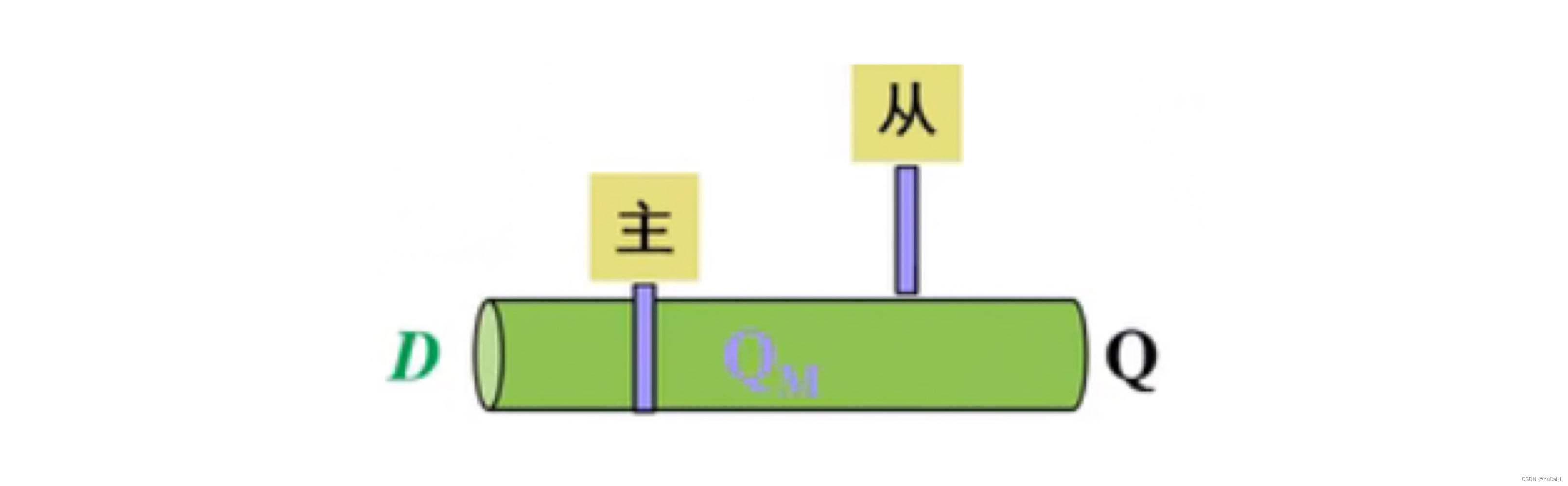

C P = 0 CP=0 CP=0 时, G 7 、 G 8 G_7、G_8 G7、G8 被封锁, G 3 、 G 4 G_3、G_4 G3、G4 打开,从触发器的状态取决于主触发器, Q = Q M Q=Q_M Q=QM , Q ‾ = Q M ‾ \overline{Q}=\overline{Q_M} Q=QM ,输入信号 D D D 不起作用
-

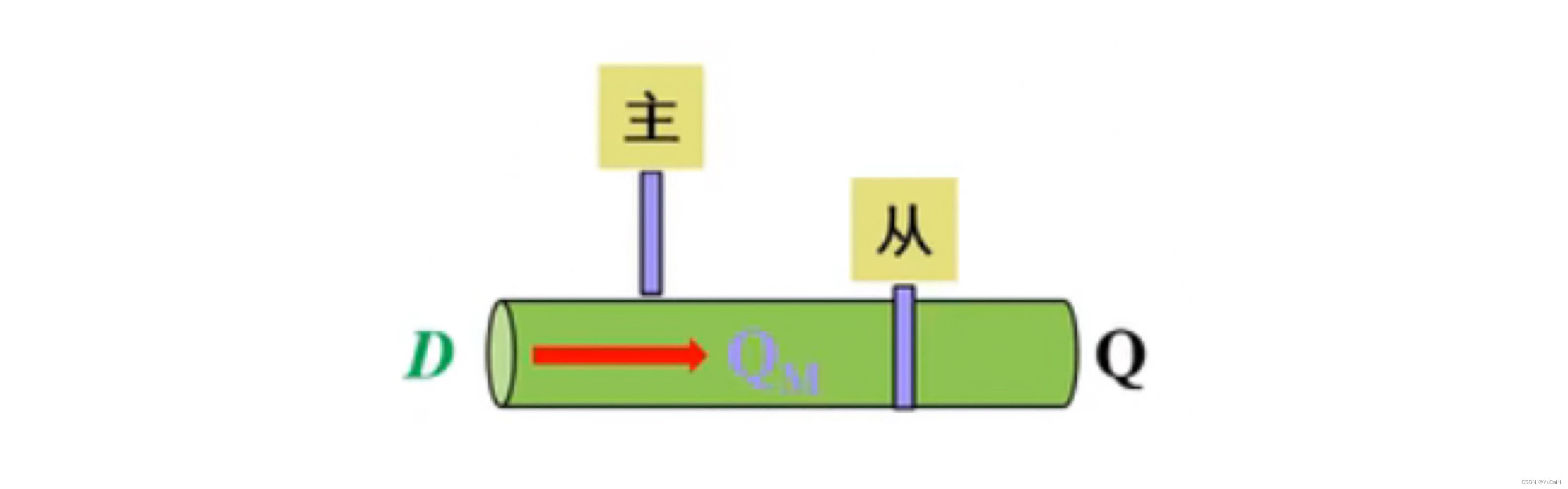

C P = 1 CP=1 CP=1 时, G 7 、 G 8 G_7、G_8 G7、G8 打开, G 3 、 G 4 G_3、G_4 G3、G4 被封锁,从触发器状态不变,主触发器的状态跟随输入信号D的变化而变化,即 Q M = D Q_M=D QM=D
-

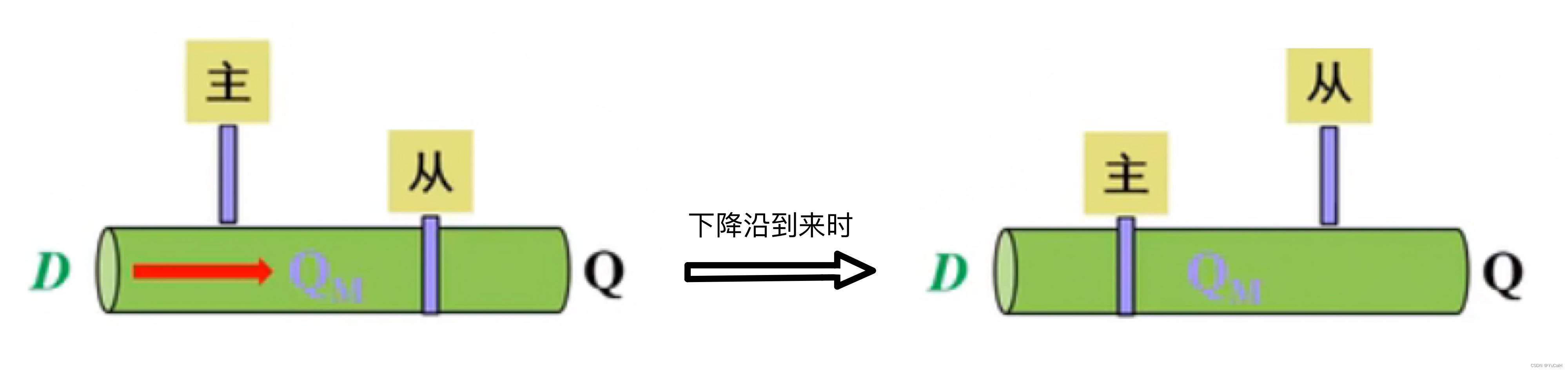

CP下降沿到来时,封锁 G 7 、 G 8 G_7、G_8 G7、G8 ,打开 G 3 、 G 4 G_3、G_4 G3、G4 ,主触发器锁存 C P CP CP 下降沿时刻的值,即 Q M = D Q_M=D QM=D ,随后将该值送入从触发器,使 Q = D Q=D Q=D, Q ‾ = D ‾ \overline{Q}=\overline{D} Q=D

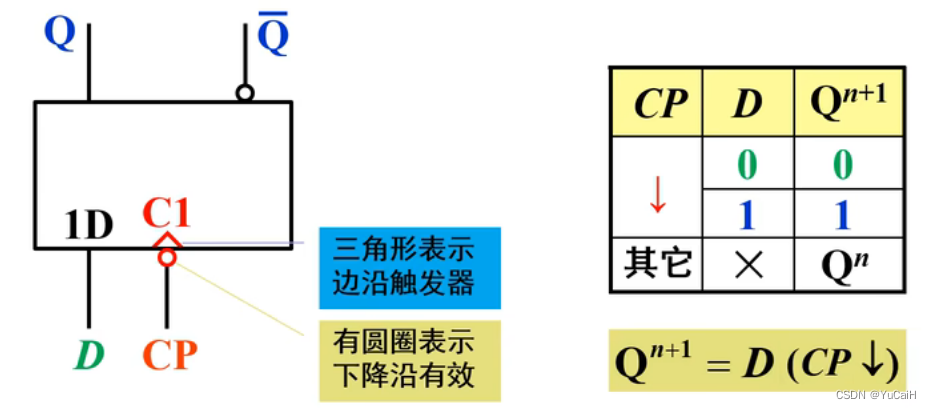

特性表 & 特性方程
应用举例-波形图绘制

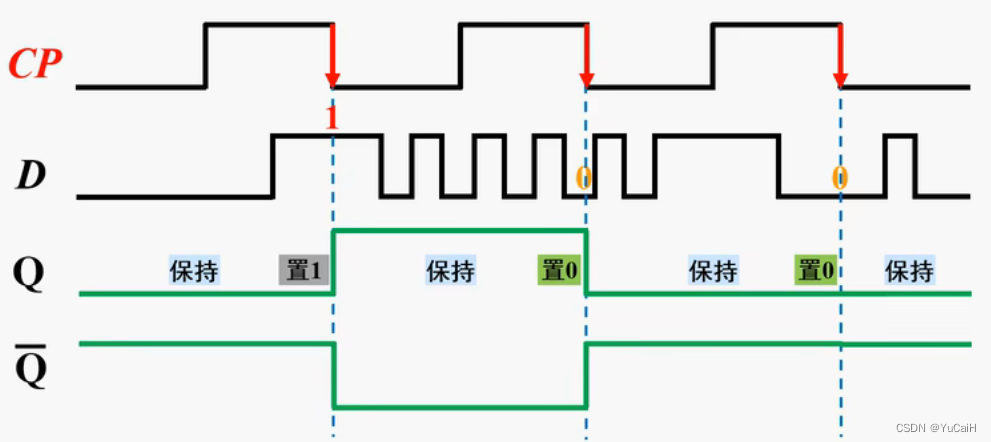

【例】设下降沿有效的边沿 D 触发器初始状态为 0 ,试对应输入波形画出 Q Q Q 和 Q ‾ \overline{Q} Q 的波形
边沿 D 触发器已无 “空翻” 现象
