同步D触发器
R、S 之间有约束限制了同步RS触发器的使用，为了解决该问题，便出现了电路的改进形式 —— 同步D触发器

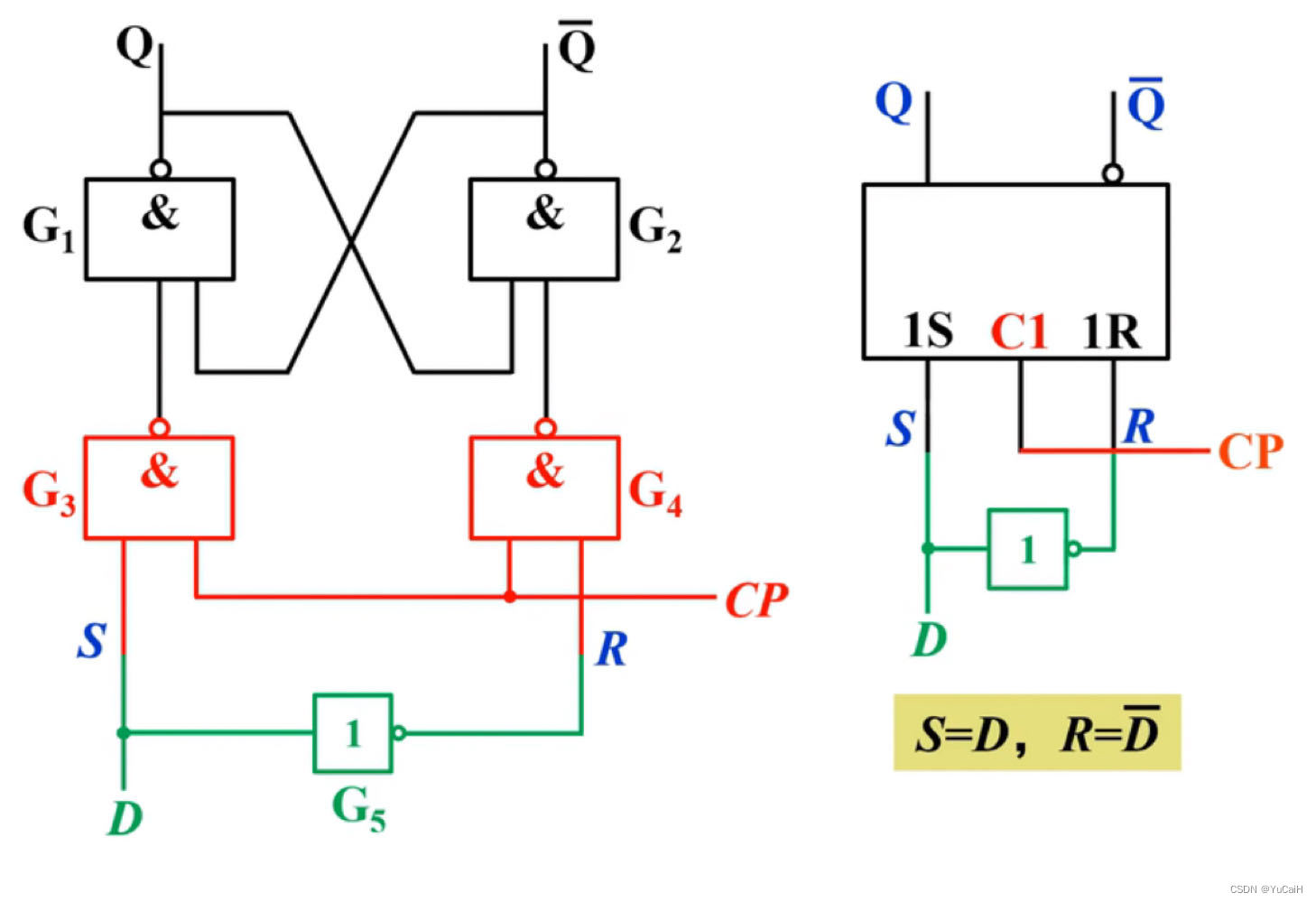

电路组成 & 逻辑符号
工作原理
- C P = 0 CP=0 CP=0 时，触发器不受 D D D 端输入信号的控制，触发器保持原状态不变
- C P = 1 CP=1 CP=1 时，触发器可接受 D D D 端输入的信号，其状态翻到和 D D D 的状态相同

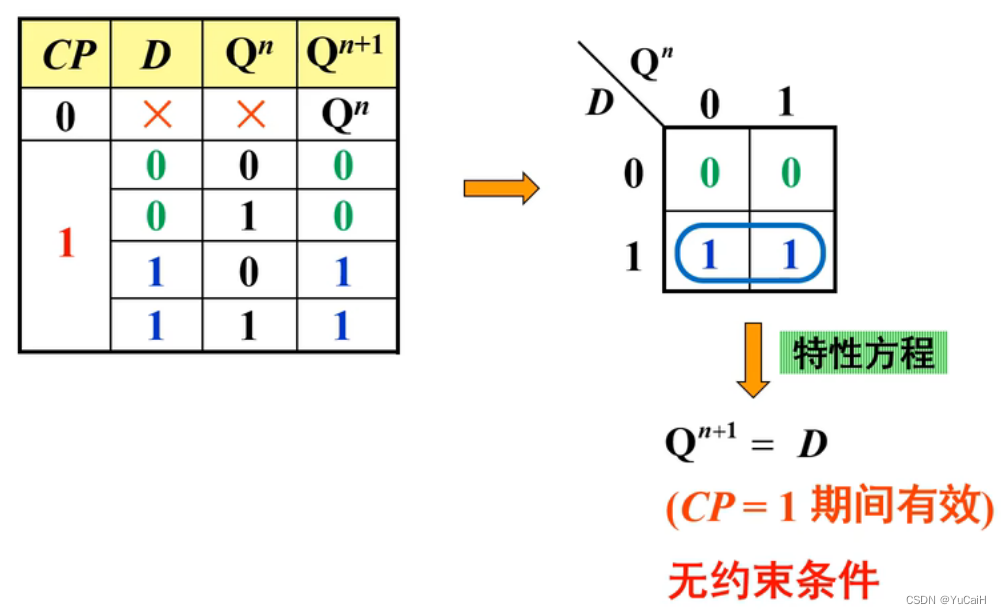

特性表 & 特性方程
应用举例-波形图绘制

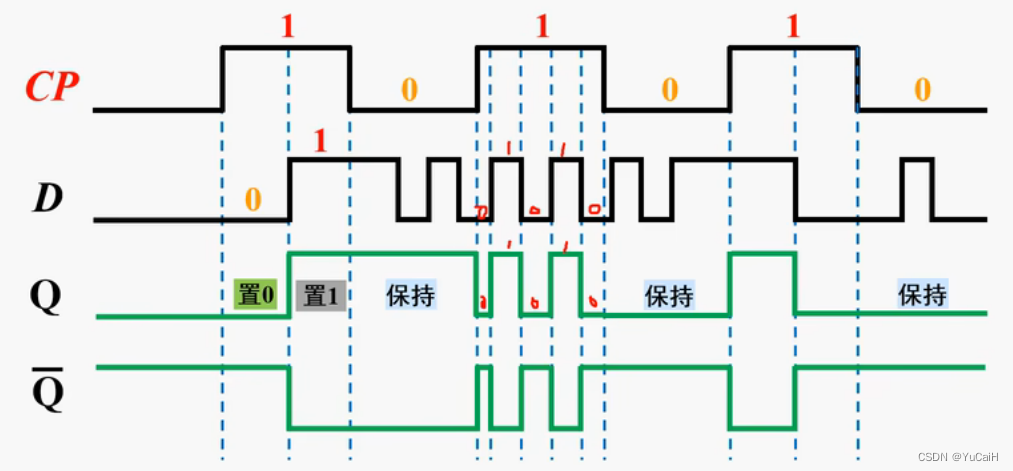

【例】设同步 D 触发器初始状态为 0 ，试对应输入波形画出 Q Q Q 和 Q ‾ \overline{Q} Q 的波形
同步D触发器的特点
- 时钟电平控制，输入无约束问题，优于同步 RS 触发器
- C P = 1 CP=1 CP=1 时跟随，下降沿到来时才锁存
- 仍然存在空翻现象，限制了同步触发器的应用
集成同步D触发器

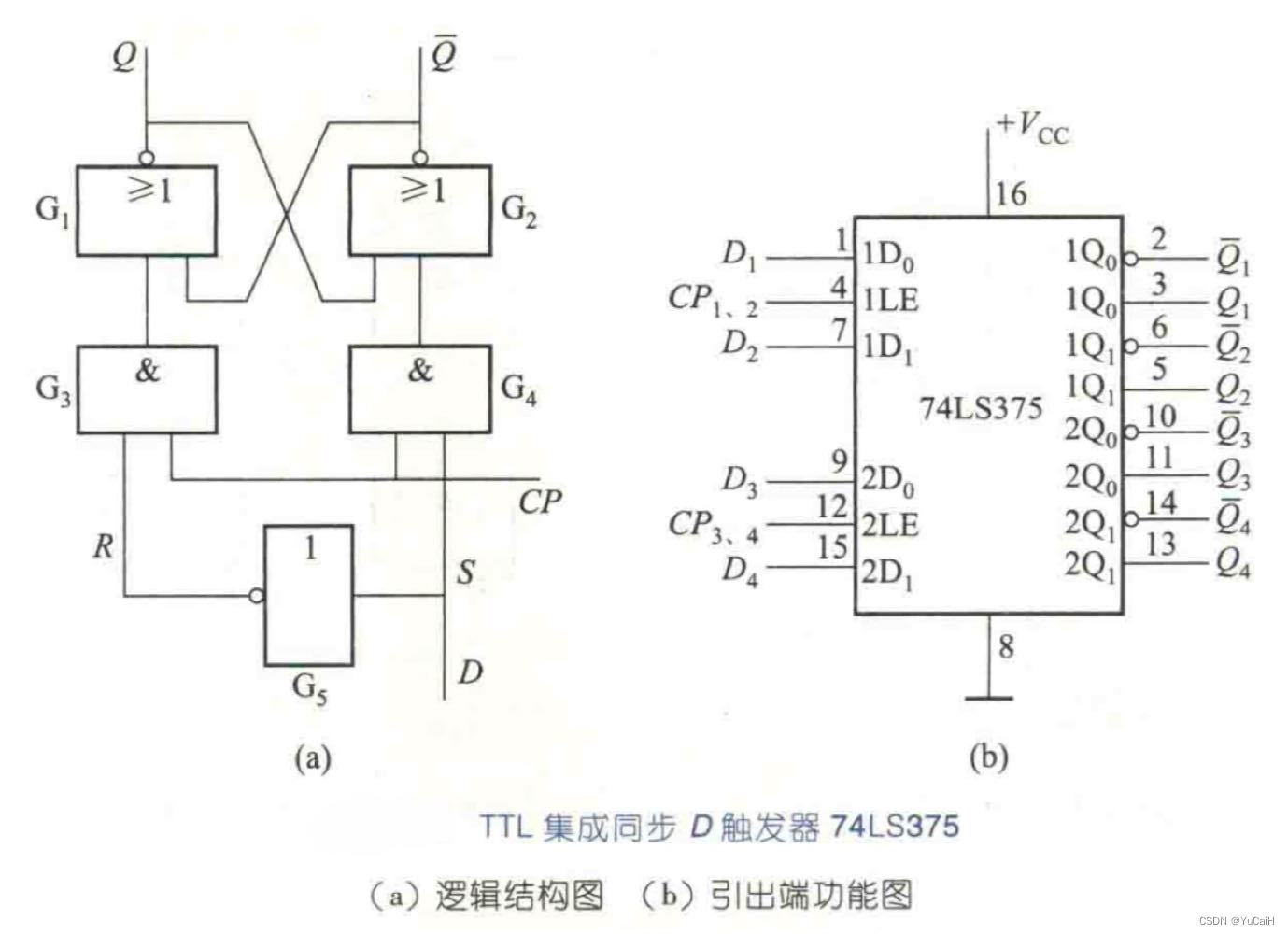

TTL集成同步D触发器：74LS375
四位双稳态锁存器，当 L E LE LE 为高电平时，输出 Q Q Q 与输入 D D D 相一致
Q n + 1 = S + R ‾ Q n = D + D ‾ ‾ Q n = D Q^{n+1}=S+\overline{R}Q^n=D+\overline{\overline{D}}Q^n=D Qn+1=S+RQn=D+DQn=D （ C P = 1 CP = 1 CP=1 期间有效）
