稳压二极管

稳压二极管是一种硅材料制成的面接触型晶体二极管，简称稳压管
稳压管 在反向击穿时，在一定的电流范围内(或者说在一定的功率损耗范围内)，端电压几乎不变，表现出稳压特性，因而广泛用于稳压电源与限幅电路之中

稳压管的伏安特性

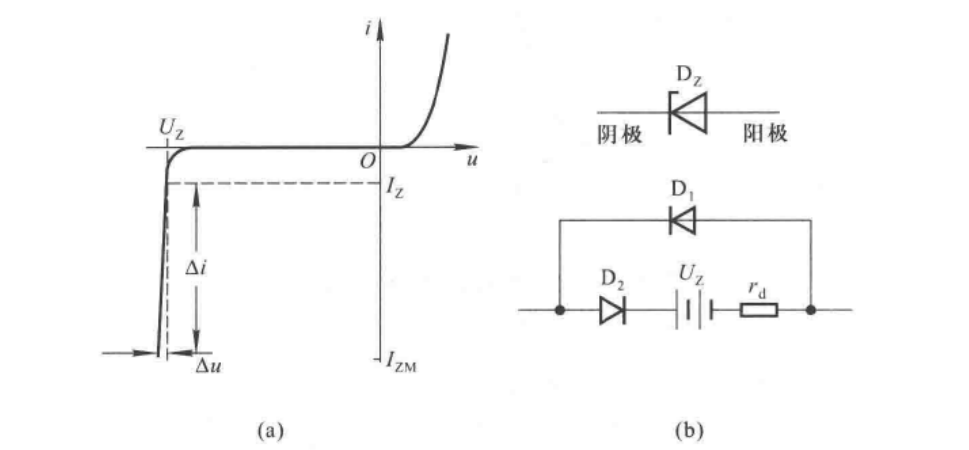

稳压器的伏安特性与普通二极管相类似，如下图 (a) 所示，正向特性为指数曲线，当稳压管外加反向电压的数值大到一定程度时则击穿，击穿区的曲线很陡，几乎平行于纵轴，表现其具有稳压特性，只要控制反向电流不超过一定值，管子就不会因过热而损坏

稳压管的符号及等效电路如图 (b) 所示
在等效电路中，二极管 $D_1$ 表示稳压管加正向电压与虽加反向电压但未击穿时的情况，理想二极管、电压源 $U_Z$ 和电阻 $r_d$ 的串联支路表示稳压管反向击穿时的等效电路

稳压管的主要参数

• 稳定电压 $U_Z$

  $U_Z$ 是在规定电流下稳压管的反向击穿电压，由于半导体器件参数的分散性，同一型号的稳压管的存在一定差别，就某一只管子而言，应为确定值

• 稳定电流 $I_Z$

  $I_Z$ 是稳压管工作在稳压状态时的参考电流，电流低于此值时稳压效果变坏，甚至根本不稳压，故也常将记作 $I_{Zmin}$ (看上图 (a) 的伏安特性曲线就能看出来)

• 额定功耗 $P_{ZM}$

  $P_{ZM}$ 等于稳压管的稳定电压 $U_Z$ 与最大稳定电流 $I_{ZM}$ (或记作 $I_{Zmax}$ )的乘积

  稳压管的功耗超过此值时，会因结温升过高而损坏(热击穿)，对于一只具体的稳压管，可以通过其 $P_{ZM}$ 的值求出 $I_{ZM}$ 的值

  只要不超过稳压管的额定功率，电流愈大，稳压效果愈好

• 动态电阻 $r_z$

  $r_z$ 是稳压管工作在稳压区时，端电压变化量与其电流变化量之比，即 $r_z =ΔU_Z/ΔI_Z
  $， $r_z$ 愈小，电流变化时 $U_Z$ 的变化愈小，即稳压管的稳压特性愈好

  • 对于不同型号的管子， $r_z$ 将不同，从几欧到几十欧
  • 对于同一只管子，工作电流愈大， $r_z$ 愈小

• 温度系数 $\alpha$

  $\alpha$ 表示温度每变化 1℃ 稳压值的变化量，即 $a=\Delta U_Z/\Delta T$

  • 稳定电压小于 4V 的管子具有负温度系数(属于齐纳击穿)，即温度升高时稳定电压值下降
  • 稳定电压大于 7V 的管子具有正温度系数(属于雪崩击穿)，即温度升高时稳定电压值上升
  • 稳定电压在 4~7V 之间的管子，温度系数非常小，近似为零(齐纳击穿和雪崩击穿均有)

稳压二极管的使用

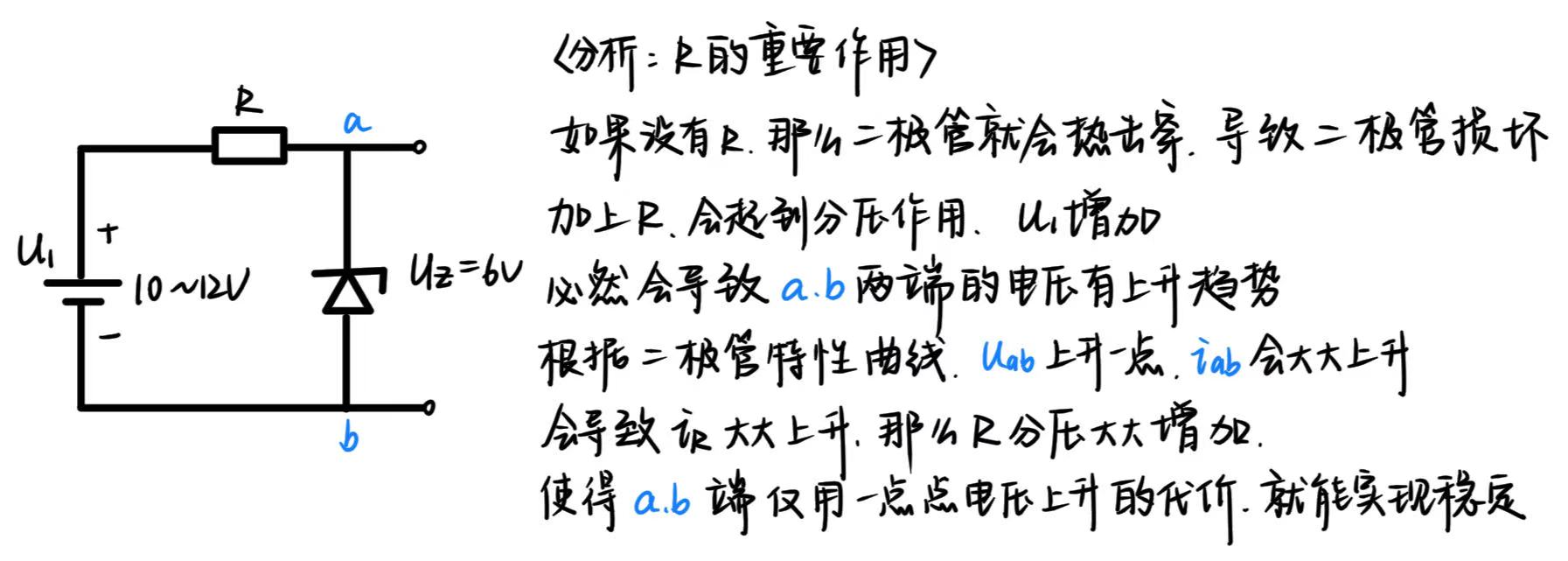

由于稳压管的反向电流小于 $I_{Zmin}$ 时不稳压，大于 $I_{Zmax}$ 时会因超过额定功耗而损坏，所以在稳压管电路中必须串联一个电阻来限制电流，从而保证稳压管正常工作，故称这个电阻为限流电阻，只有在 R 取值合适时，稳压管才能安全地工作在稳压状态

【例1】 在上图所示稳压管稳压电路中，已知稳压管的稳定电压 $U_Z=6V$，最小稳定电流 $I_{Zmin}=5mA$ ，最大稳定电流 $I_{Zmax}=25mA$ ；负载电阻 $R_L=600\Omega$ ，求解限流电阻 $R$ 的取值范围

【解】R 上电流等于稳压管中电流 $I_{DZ}$ 和负载电流 $I_L$ 之和，即 $I_R=I_{DZ}+I_L$ 其中 $I_{DZ}=(5～25)mA$，$I_L=U_Z/R_L=(6/600)A=0.01A=10mA$，所以 $I_R=(15～35)mA$

R 上电压 $U_R=U_1-U_Z=(10-6)V=4V$，因此：
$$\begin{gathered} R_{max}=\frac{U_R}{I_{Rmin}}=(\frac{4}{15\times 10^{-3}})\Omega \approx 267\Omega \\ {R}_{min}=\frac{U_R}{I_{Rmax}}=(\frac{4}{35\times 10^{-3}})\Omega \approx 114\Omega \end{gathered}$$
限流电阻 $R$ 的取值范围为 114~167 Ω

【注意】在使用稳压二极管的时候首先判断二极管是否被击穿，保证二极管被击穿才能稳压工作

【注意】在使用稳压二极管的时候必须要有稳压电阻

---
