数据传送指令

数据传送：负责把数据、地址或立即数传送到寄存器或存储单元中

数据传送指令可以分为四个类型：通用数据传送指令、地址传送指令、标志位传送指令、专用累加器传送指令(输入、输出指令)

一、通用数据传送指令

（一）传送字或字节指令 MOV

（1）重点掌握内容

• 格式：MOV DST,SRC

• 执行的操作：(DST) ← (SRC)

• 标志位：不影响

功能：将源操作数传送到目的操作数
这里的传送实际上是复制，将 SRC 复制到DST，SRC 内容不变

注意

• DST 和 SRC 必须类型一致（都是 8位 或者是 16位）
• DST不能是立即数（立即数不能作为目的操作数）
• SRC 是立即数时，DST不能是段寄存器，必须通过通用寄存器作中介
• 两个操作数不能同时为存储器操作数，存储单元之间不能直接传送数据
• 两个操作数不能同时为段寄存器操作数，段寄存器之间不能直接传送

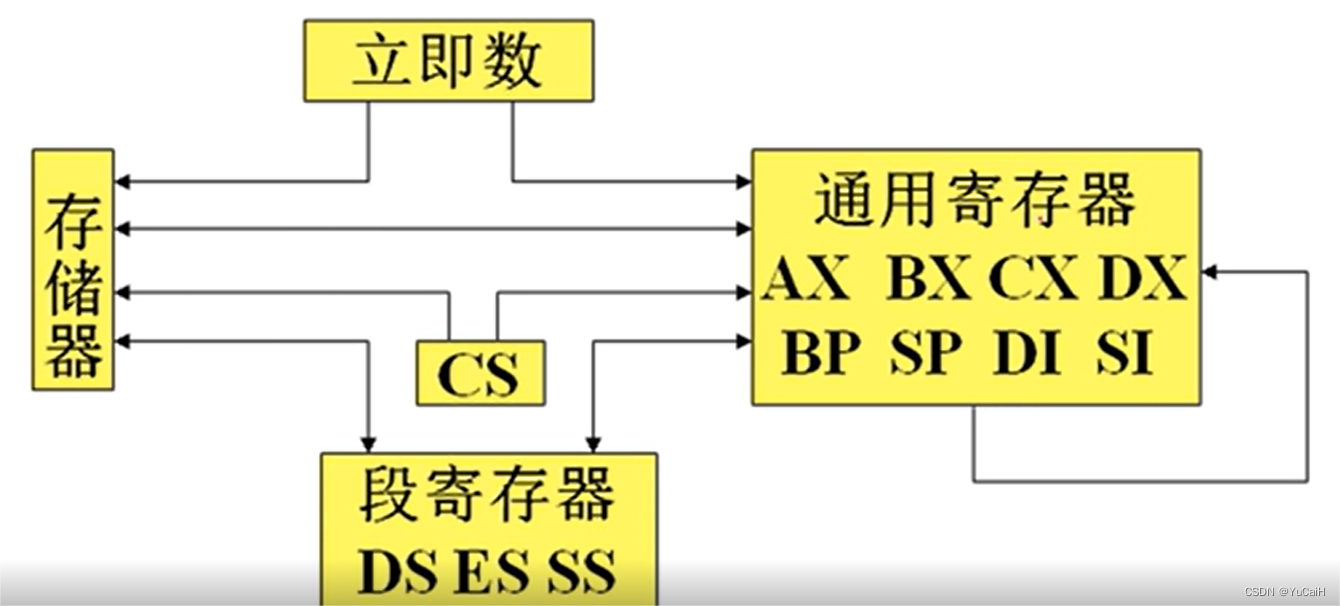

（2）传送指令格式总结

• SRC可以是：寄存器、存储单元、立即数、段寄存器
• DST可以是：寄存器、存储单元(此时SRC不能是存储单元)、除CS以外的段寄存器(此时SRC不能是立即数和段寄存器)

（3）MOV指令使用的几种情况

• 立即数传送给通用寄存器或存储器

  MOV AL,12H
  ;8位数据传送，将12H传送到寄存器AL中
  MOV AX,3456H
  ;16位数据传送，将3456H传送到寄存器AX中


• 通用寄存器之间相互传送

  MOV AX,BX
  ;16位数据传送，将BX中的数据传送到寄存器AX中
  MOV CL,BH
  ;8位数据传送，将BH中的数据传送到寄存器CL中


• 通用寄存器和存储器之间相互传送

  MOV AX,[BX]
  ;16位数据传送，将BX指定的连续2个字节中的数据传送到AX中
  MOV [SI],DH
  ;8位数据传送，将DH中的数据传送到由SI指定的内存单元中


• 段寄存器与通用寄存器、存储器之间的相互传送

  MOV DS,AX
  MOV BX,ES
  MOV ES,[SI]
  MOV [DI],SS


注意：MOV [BX],0 指令是错误的，因为述指令的源操作数是立即数，其长度是不确定的，目的操作数是主存单元，但以低地址访问主存单元时，[BX]并不能说明是字节单元还是字单元，因此长度也是不确定的

解决办法：在指令中指定内存单元的类型，将上述指令改写为下面两种形式

MOV BYTE PTR BX,0 	;BYTE PTR 说明是字节操作，写一个字节单元
MOV WORD PTR BX,0 	;WORD PTR 说明是字操作，写一个字单元

这样目的操作数长度就是明确的，指令是正确的

（二）堆栈操作指令 PUSH & POP

堆栈是一个“先进后出”的存储区，段地址存放在 SS 中，SP在任何时候都指向栈顶，进出栈后自动修改 SP

（1）重点掌握内容

PUSH 进栈指令

• 格式：PUSH SRC

• 执行的操作：(SP) ← (SP)-2
((SP)+1,(SP)) ← (SRC)

• 标志位：不影响

功能：把通用寄存器，段寄存器，存储单元中的一个字入栈

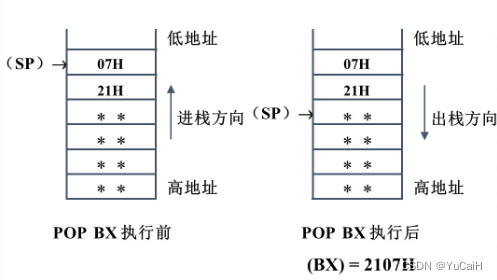

POP出栈指令

• 格式：POP DST

• 执行的操作：(DST) ← ((SP)+1,(SP))
(SP) ← (SP)+2

• 标志位：不影响

功能：从堆栈顶部弹出一个字，到通用寄存器、段寄存器或存储单元

【附注执行操作的解释：因为堆栈指针SP总是指向已经存入数据的栈顶(不是空单元)，所以PUSH指令是先将(SP)-2，后将内容压栈，(即先修改SP使之指向空单元，后压入数据)，而POP是先从栈顶弹出一个字，后将堆栈指针(SP)+2】

堆栈操作指令使用注意事项

• 堆栈操作必须是以字为单位
• 堆栈操作不能用立即寻址方式
• DST 不能是 CS ，即 POP CS 是不合法的

（2）应用实例

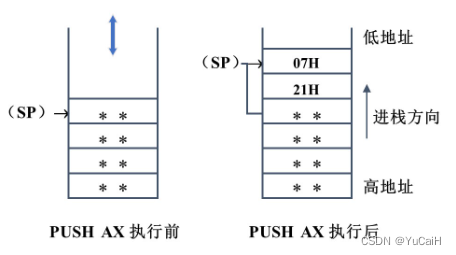

【例1】假设 (AX) = 2107H

【例2】DS=3000H，BX=2000H，SI=0002H，AX=1234H，CX=5678H，(32000H)=99H，(32001H)=88H，(32002H)=77H，(32003H)=66H，(32004H)=55H，(32005H)=44H …

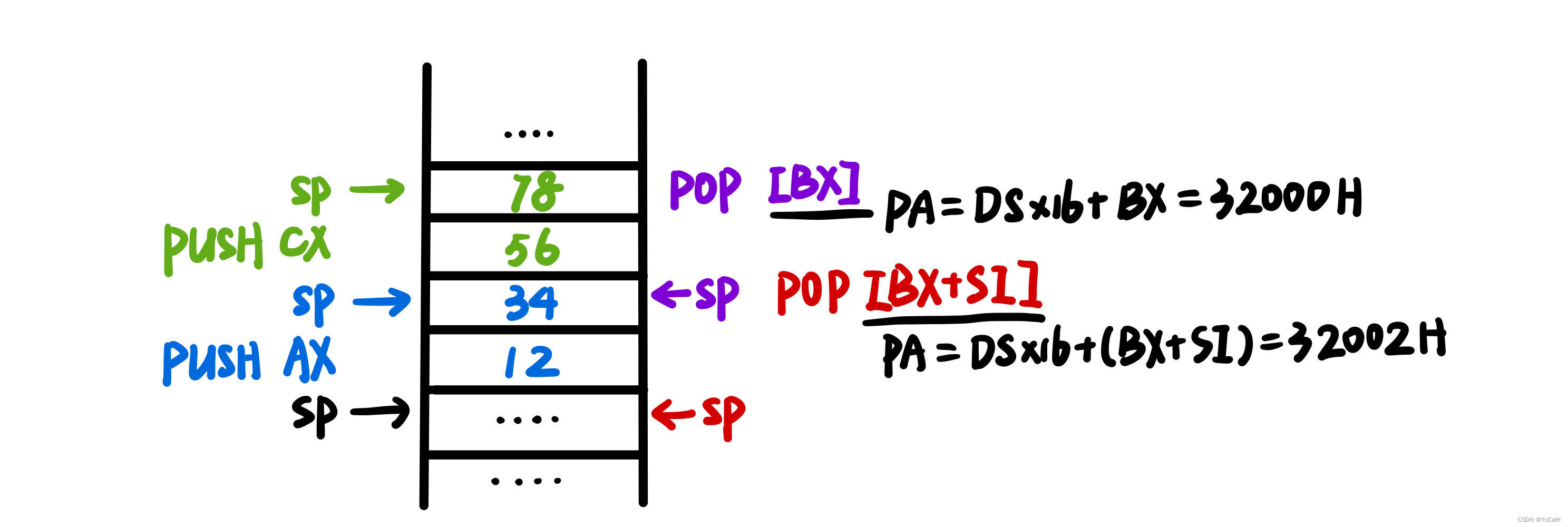

程序如下：

PUSH AX
PUSH CX
POP [BX]
POP [BX+SI]

求执行上面程序后
（1）(32001H)=?
（2）(32002 H)=?，AX=?，BX=?，CX=?

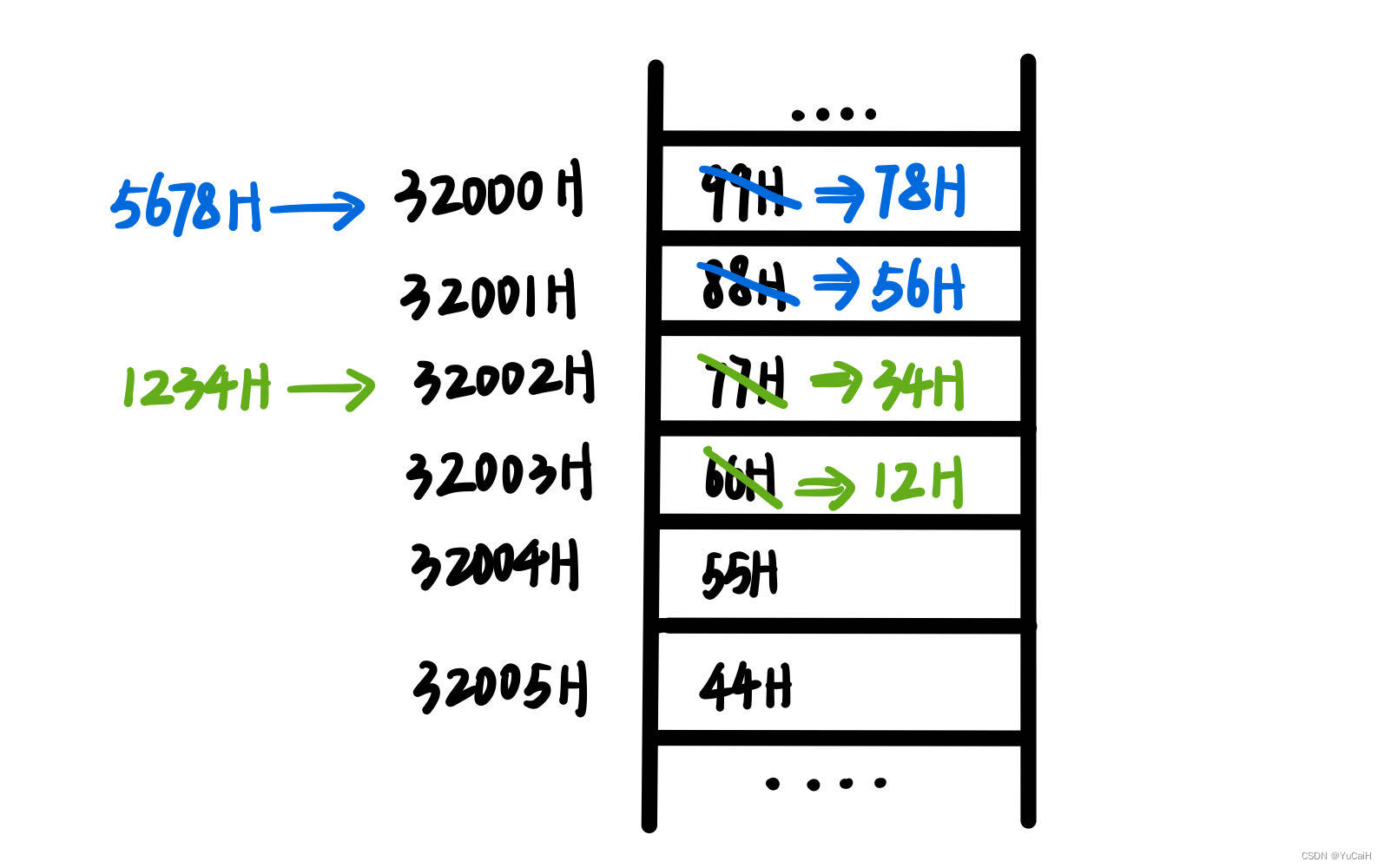

【解】分析如下

（1）(32001H)=56H
（2）(32002H)=34H，AX=1234H，BX=2000H，CX=5678H

（三）交换指令 XCHG

（1）重点掌握内容

• 格式：XCHG OPR1,OPR2
• 执行的操作：(OPR1) ←→ (OPR2)
• 标志位：不影响

功能：将OPR1 与OPR2 中的内容进行互换

注意

• 不允许使用段寄存器
• 可以用除立即数以外的所有寻址方式
• 两个操作数必须有一个在寄存器中

（2）应用实例

【例】DS=3000H，BX=2000H，SI=0002H，AX=1234H，(32000H)=99H，(32001H)=88H，(32002H)=77H，(32003H)=66H，(32004H)=55H，(32005H)=44H …

程序如下：

XCHG AX,[BX]
XCHG DX,[BX+SI]

求执行上面程序后的结果（思路和堆栈指令例题相似）

二、累加器(AX)专用传送指令

只限使用AX或AD

（一）输入指令 IN(I/O → CPU)

（1）重点掌握内容

• 长格式：直接在指令中指定端口号(0~FFH)

  IN AL, PORT (字节)
IN AX, PORT (字)

  执行的操作：
  (AL) ← (PORT) (字节)
(AX) ← (PORT+1,PORT) (字)

• 短格式：须先把端口号放在DX寄存器中(0000~FFFFH)

  IN AL, DX (字节)
IN AX, DX (字)

  执行的操作：
  (AL) ← ((DX)) (字节)
(AX) ← ((DX)+1,(DX)) (字)

• 标志位：不影响

（2）应用实例

【例1】

IN AX,28H
MOV DATA_WORD,AX
;把端口28的内容经过AX送到内存单元中

【例2】

MOV DX,3FCH
IN EAX，DX
;从端口送一个双字到EAX中

（二）输出指令 OUT(CPU → I/O)

（1）重点掌握内容

• 长格式：直接在指令中指定端口号(0~FFH)

  OUT PORT,AL(字节)
OUT PORT,AX (字)

  执行的操作：
  (PORT) ← (AL) (字节)
(PORT+1,PORT) ← (AX) (字)

• 短格式：须先把端口号放在DX寄存器中(0000~FFFFH)

  OUT DX,AL (字节)
OUT DX,AX (字)

  执行的操作：
  (AL) ← ((DX)) (字节)
(AX) ← ((DX)+1,(DX)) (字)

• 标志位：不影响

（2）应用实例

【例】

OUT 5,AL
;把 AL 中的内容送到端口5

（三）换码指令 XLAT（了解）

（1）重点掌握内容

• 格式：XLAT 或 XLAT OPR(首地址)
• 执行的操作：(AL) ← ((BX)+(AL))
• 标志位：不影响

功能：将AL与BX寄存器内容之和作为偏移地，将其所对应的存储单元的内容送入AL寄存器中

注意

• 执行前：在内存建立一个字节表格(长度不超过256)，内含要转换成的目的代码
  BX——存放表格首地址
  AL——存放相对表格首地址的偏移量
• 执行后：将AL寄存器的内容转换为目标代码

（2）应用实例

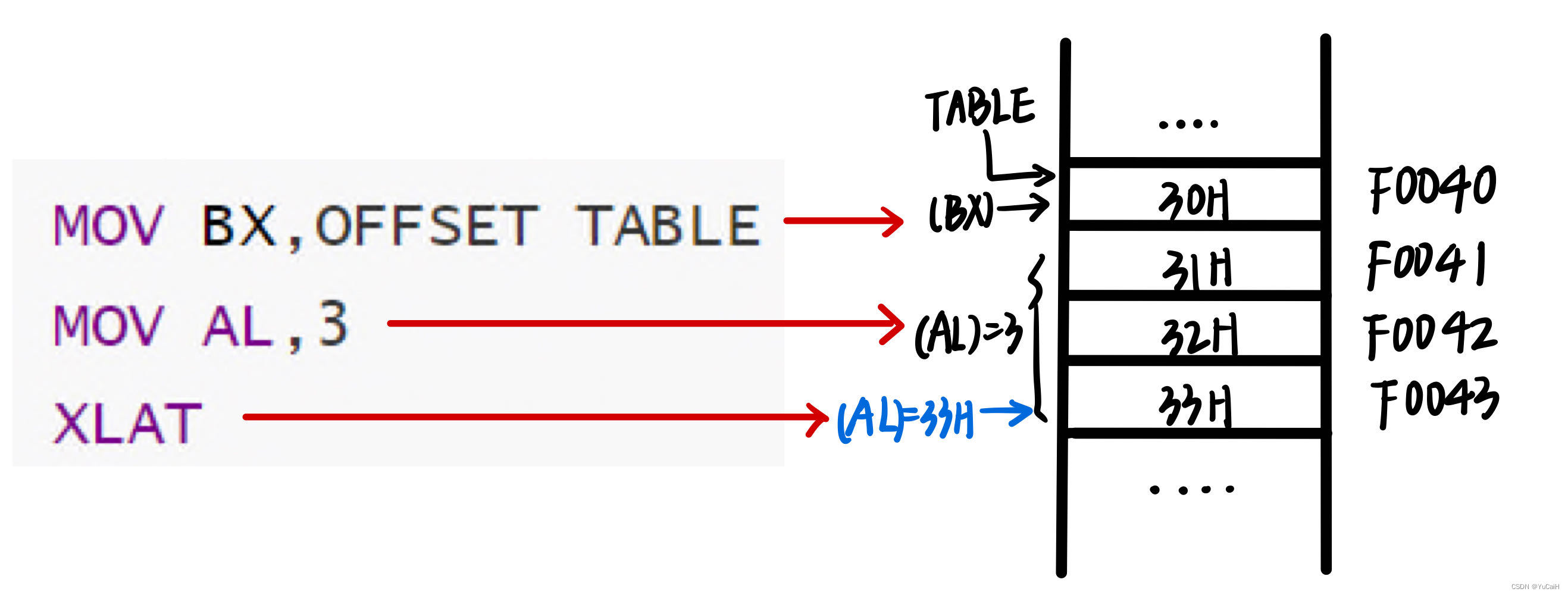

【例】 (BX) = 0400H，(DS) = F000H

程序执行后 (AL) = 33H

三、地址传送指令

（一）有效地址EA送寄存器指令 LEA

（1）重点掌握内容

• 格式：LEA REG,SRC
• 执行的操作：(REG) ← SRC
• 标志位：不影响

功能：该指令把存储单元内容的有效地址送到指定的寄存器中（用一个寄存器作内存单元的地址指针）

注意

• REG不能是段寄存器
• SRC 必须为存储器寻址方式（即不能使用立即数和寄存器寻址方式）

（2）MOV 和 LEA 的区别

LEA 指令可以用来将一个内存地址直接赋给目的操作数，例如：

LEA EAX,[EBX+8] 就是将 EBX+8 这个值直接赋给 EAX

而 MOV 指令 MOV EAX,[EBX+8] 则是把内存地址为 EBX+8 处的数据赋给 EAX

【摘自：汇编语言中mov和lea的区别有哪些？ 】

注意：MOV EAX,EBX+8 看起来和 LEA EAX,[EBX+8] 作用相同，但是MOV 指令不支持这样的格式 【摘自：lea和mov指令的区别】

（二）指针传送指令 LDS & LES

（1）重点掌握内容

• 格式

  LDS REG,SRC

  LES REG,SRC

• 执行的操作

  (REG) ← (SRC) (DS)←(SRC+2) 相继二字 → 寄存器、DS

  (REG) ← (SRC) (ES)←(SRC+2) 相继二字 → 寄存器、ES

• 标志位：不影响

注意

• REG不能是段寄存器
• SRC 必须为存储器寻址方式（即不能使用立即数和寄存器寻址方式）

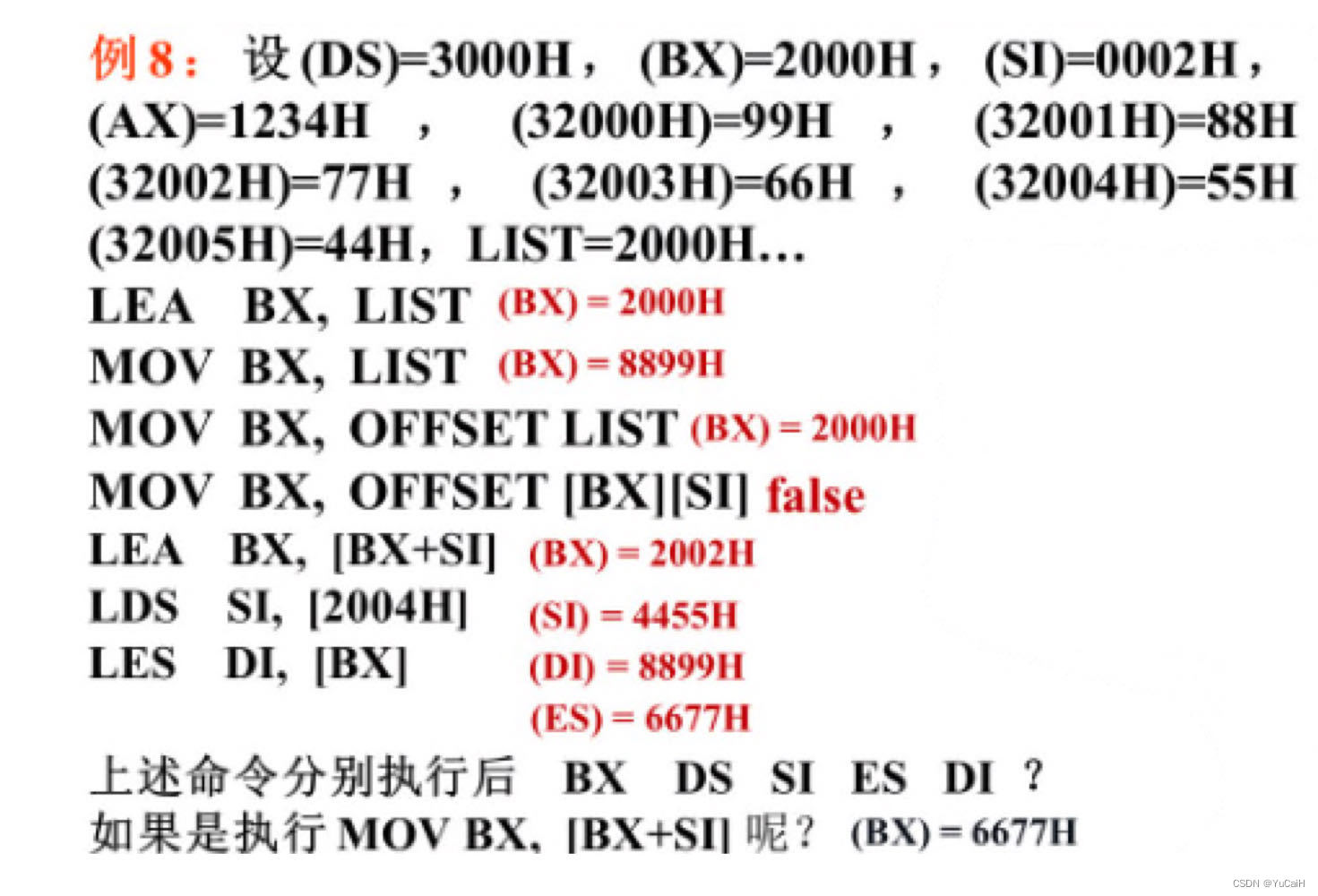

（2）LEA & LDS & LES 综合应用实例

四、标志传送指令

（一）标志送AH指令 LAHF

（1）重点掌握内容

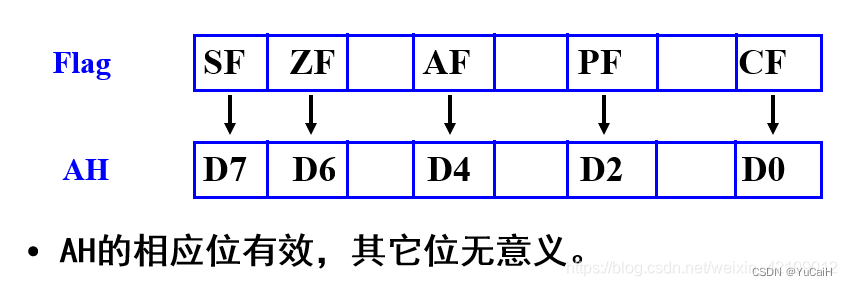

• 格式：LAHF

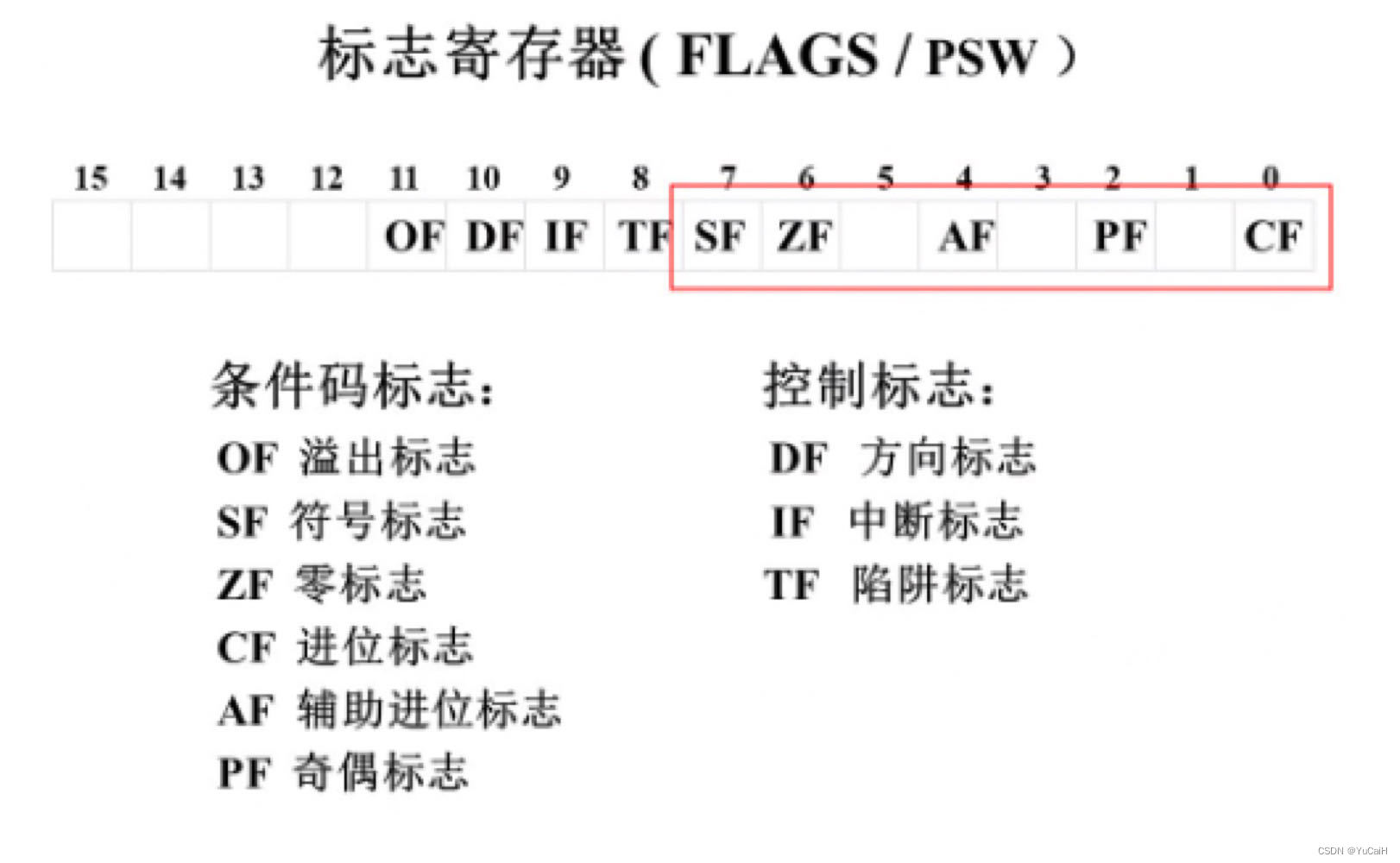

• 执行的操作：(AH) ← (Flag/PSW的低位字节)
• 标志位：不影响

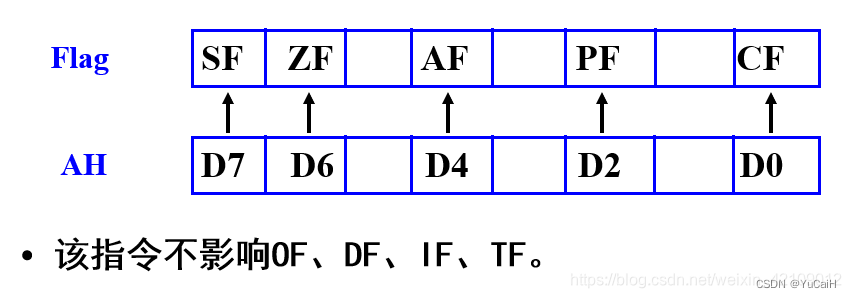

（二）AH送标志寄存器指令 SAHF

（1）重点掌握内容

• 格式：SAHF
• 执行的操作：(Flag/PSW的低位字节) ← (AH)
• 标志位：影响

（三*）标志进栈指令 PUSHF

（1）重点掌握内容

• 格式：PUSHF
• 执行的操作
  (SP) ← (SP)-2
((SP)+1,(SP)) ← (FLAGS)
• 标志位：不影响

功能：保护标志

（四*）标志出栈指令 POPF

（1）重点掌握内容

• 格式：POPF
• 执行的操作：
  (FLAGS) ← ((SP)+1,(SP))
(SP) ← (SP)+2
• 标志位：影响

功能：恢复标志

五、类型转换指令

（一）字节扩展到双字 CBW

（1）重点掌握内容

• 格式：CBW
• 执行的操作：
  若(AL)的最高有效位为 0，则 (AH) = 00H
  若(AL)的最高有效位为 1，则 (AH) = FFH
• 标志位：不影响

（二）字扩展到双字 CWD

（1）重点掌握内容

• 格式：CWD
• 执行的操作：
  若(AX)的最高有效位为 0，则 (DX) = 0000H
  若(AX)的最高有效位为 1，则 (DX) = FFFFH
• 标志位：不影响

这篇 【汇编语言】cbw和cwd 博客讲解了具体方法

---
