数字电路与逻辑设计：计数器及其设计（Multisim）

一、 实验目的

1、 熟悉仿真软件Multisim 2011的基本用法；
2、 熟悉和掌握计数器的功能以及测试方法；
3、 掌握任意进制计数器的构成方法，熟悉清零法和预置法的特点，运用集成计数器构成任意N进制计数器；
4、 熟悉数码管的基本功能和使用方法。

二、 实验仪器与器件

1、 计算机
2、 仿真软件Multisim 2011

三、 实验内容及步骤

1、 计数器功能测试

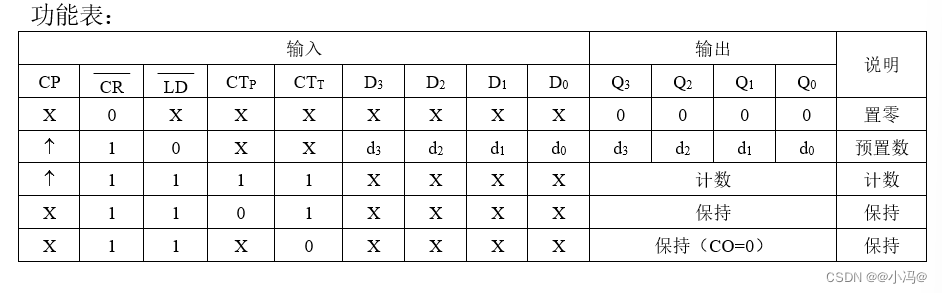

测试计数器74LS161, 给出功能表。
启动Multisim 2011仿真系统，在电路设计窗口按照图4.1创建计数器功能测试电路。

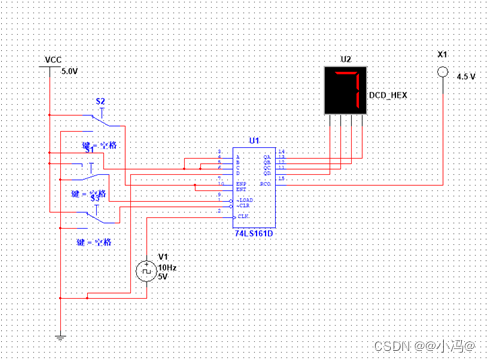

图4.1.1 计数器测试电路

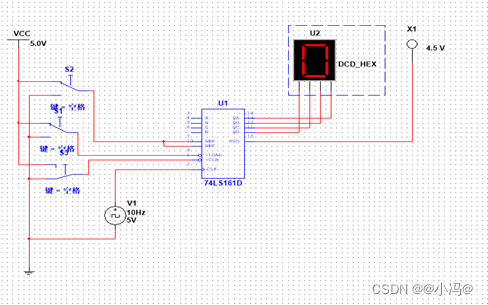

图4.1.2 计数器测试电路

图4.1.3 计数器测试电路

2、N进制计数器的设计

1) 采用清零法，试用74LS161构成10进制计数器，给出设计电路以及状态图。

• 同步清零法

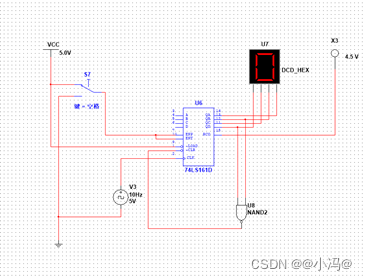

图4.2.1 74LS161构成同步清零法十进制计数器

• 异步清零法

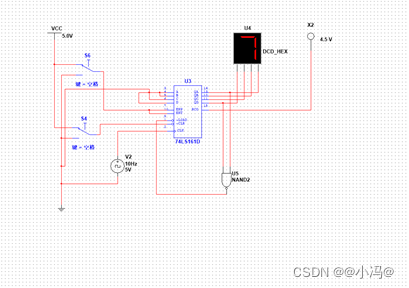

  图4.2.2 74LS161构成异步清零法十进制计数器

  2) 采用预置法，试用74LS161构成6进制计数器，给出设计电路以及状态图，要求预置数为0011。

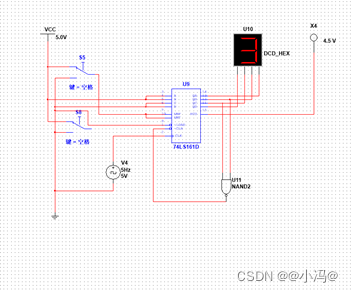

  图4.2.3 预置法74LS161构成六进制计数器

比较清零法和预置法的特点；

• 触发器工作状态不同

（1）置数法所有触发器的时钟端连在一起，即所有触发器在同一时钟作用下同步工作。

（2）清零法置数触发器不在同一时钟作用下同步工作。

• 时钟脉冲CP作用不同

（1）置数法时钟脉冲CP控制所有触发器同步工作。

（2）清零法时钟脉冲CP只触发部分触发器，其余触发器由电路内部信号触发。

• 生效条件不同

（1）置数法输入条件满足，等待时钟有效时刻生效。

（2）清零法与时钟无关，输入条件满足，立即生效。

四、 思考题

1、 74LS161处于正常计数状态时，LOAD端和CLR端各应处于什么逻辑电平？
答：高电平

2、 同步清零和异步清零有什么不同？

同步清零就是一定要等到时钟脉冲有效（等于0或者等于1）的时候才能清零，异步清零就是不用看时钟脉冲，一置清零端就立刻能置零。 同步就是要等下一个cp信号到来时才进行反应，异步就是不受cp信号限制立即反应。
