冯·诺依曼计算机结构

以存储程序和程序控制为基本工作原理，采用这种体系结构的计算机均称为 “冯·诺依曼机”

1. 冯·诺依曼计算机的基本思想

采用二进制形式表示数据和指令，指令由操作码和地址码组成
将程序和数据存放在存储器中，计算机在工作时从存储器取出指令加以执行，自动完成计算任务（这就是“存储程序”和“程序控制”（简称存储程序控制）的概念）
指令的执行是顺序的，即一般按照指令在存储器中存放的顺序执行，程序分支由转移指令实现
计算机由存储器、运算器、控制器、输入设备和输出设备五大基本部件组成，并规定了5部分的基本功能

2. 组成部件

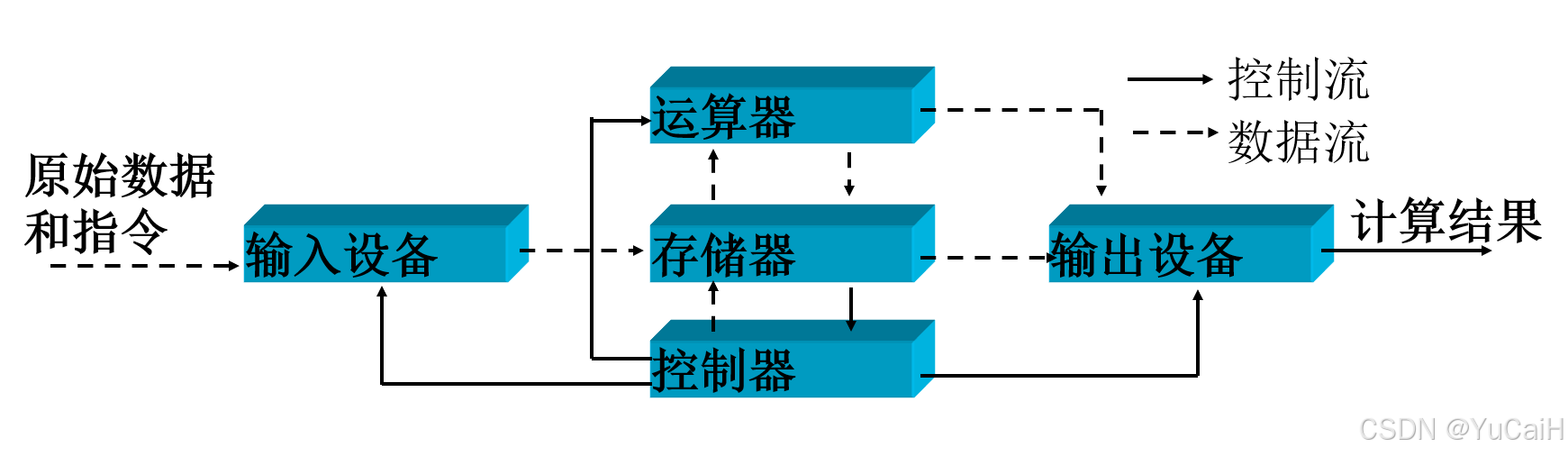

冯·诺依曼计算机5大组成部件
现代计算机3个硬件子系统

现代计算机是在冯.诺伊曼计算机结构基础上进行的改进，在现代计算机中，5大部件成为了3个硬件子系统
- 处理器

  包括运算器和控制器，是信息处理的中心部件
- 存储系统

  主要由寄存器、高速缓冲存储器、主存存储器和辅助存储器构成

  处理器和存储器在信息处理中起主要作用，是计算机硬件的主体部分，他们两个合称为主机
- 输入输出系统

  输入设备和输出设备统称为外部设备，简称为外设或I/O设备

  输入输出系统的主体是外设，外设与主机之间相互连接需要接口电路

3. 二进制编码

计算机采用二进制形式表示数据和指令
现实中的一切，计算机中都是 0 和 1 数码
二进制编码：按照一定规律组合的 0 和 1 数码
不同的信息用不同的数码表示，同样的信息也可以按照不同的编码规则用不同的数码表示

4. 程序、指令、操作码

程序用程序设计语言编写，由指令构成
指令(机器语言)是控制计算机操作的命令（处理器的母语是指令）
指令由操作码和地址码组成
- 操作码（Opcode）表明指令的操作
- 操作数（Operand）是参与操作的数据，主要以寄存器或存储器地址形式指明数据的来源，也称地址码
指令的代码格式：二进制编码规则

5. 存储程序和程序控制

存储程序

把指令以代码的形式事先输入到计算机的主存储器中，这些指令按一定的规则组成程序
程序控制

当计算机启动后，程序就会控制计算机按规定的顺序逐条执行指令，自动完成预定的信息处理任务
存储单元地址

为每个存储单元编排的一个唯一的编号

现代计算机中，主存储器是字节可寻址的：主存储器的每个存储单元具有一个地址，保存一个字节的信息

6. 取指－译码－执行周期

在这里插入图片描述

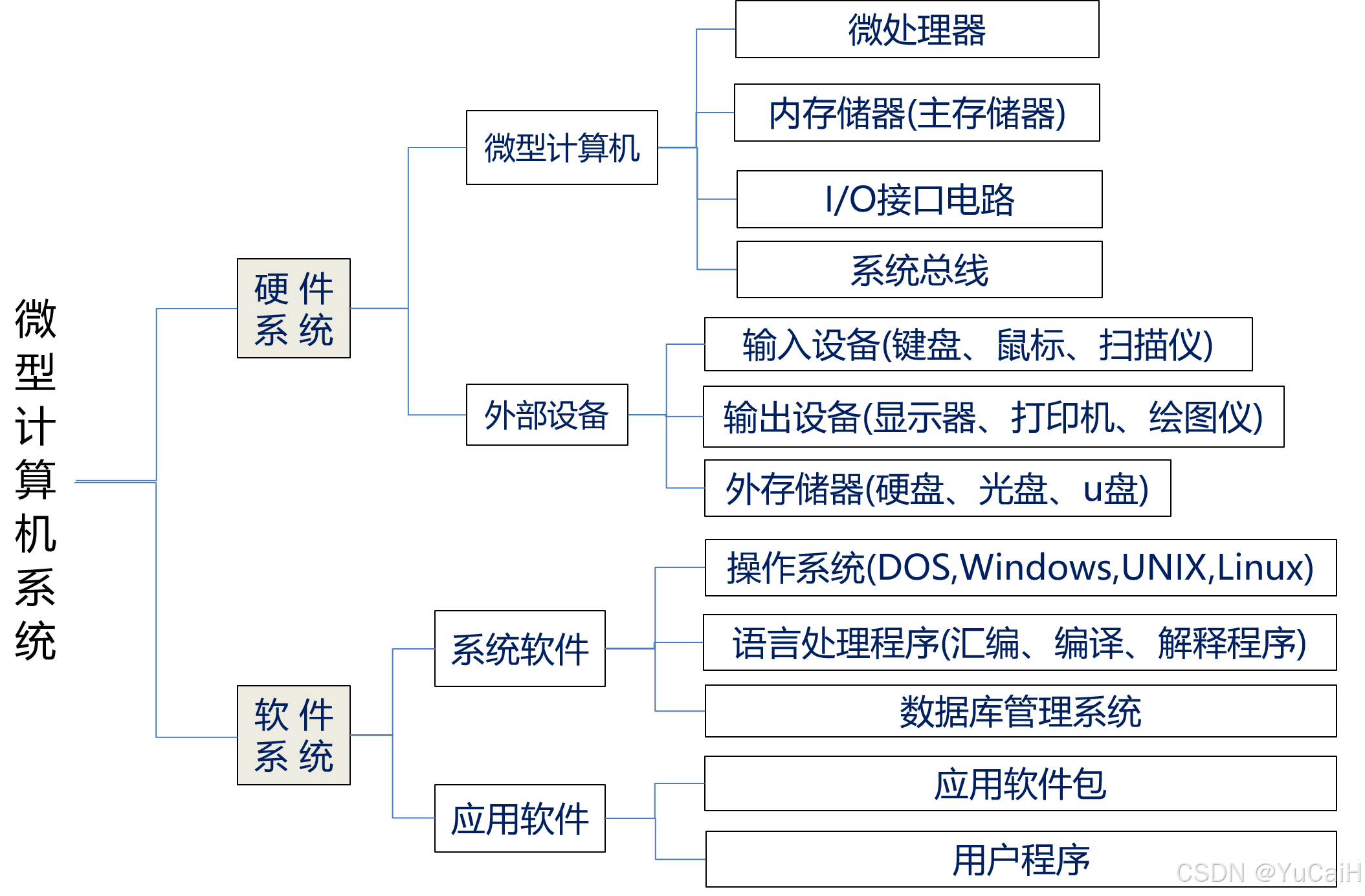

微型计算机的硬件系统

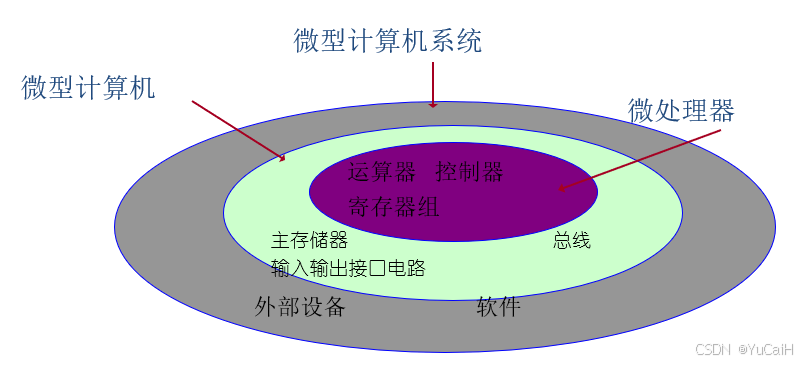

在这里插入图片描述

1. 微处理器

微处理器是微机的核心、也是微机的中央处理器CPU

微处理器是大规模集成电路技术生产的半导体芯片：集成了控制器、运算器（整数运算器）、若干高速存储单元（寄存器）等

高性能处理器内部非常复杂：运算器中不仅有基本的整数运算器，还有浮点处理单元甚至多媒体数据运算单元；控制器还包括存储管理单元、代码保护机制

2. 存储器

存储器（Memory）是存放程序和数据的部件

高性能微机的存储系统由处理器内部的寄存器(Register)、高速缓冲存储器(Cache)、主板上的主存储器和以外设形式出现的辅助存储器构成

微机的主存储器(简称主存或内存)由半导体存储器芯片组成，安装在机器内部的电路板上，主存储器造价高、速度快，但容量小，主要用来存放当前正在运行的程序和正待处理的数据

微机的辅助存储器(简称辅存或外存)主要由磁盘、光盘存储器等构成，以外设的形式安装在机器上，辅助存储器造价低、容量大、信息可长期保存，但速度慢，主要用来长久保存程序和数据

存储器分为可读可写的随机存取存储器 (Random Access Memory，RAM) 和只读存储器(Read Only Memory,ROM)
RAM 芯片在断电后原存放信息将会丢失
ROM芯片中的信息可在断电后长期保存
磁盘存储器通常都是RAM，常见的光盘是ROM

3. I/O设备和I/O接口

I/O设备指微机上配备的输入设备和输出设备（外部设备 / 外围设备，简称外设），用于实现用户与微机实现交互

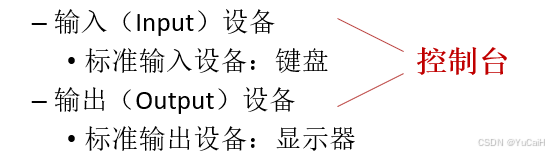

微机上配置的标准输入设备是键盘，标准输出设备是显示器，二者合称为控制台
在这里插入图片描述

由于各种外设的工作速度、驱动方法差别很大，无法与处理器直接匹配，所以不可能将它们直接连接到微机主机上，需要 I/O接口 来充当外设和主机间的桥梁，通过该接口电路来完成信号变换、数据缓冲、联络控制等工作
较简单的I/O接口电路与主板一体
较复杂的I/O接口电路制成独立的电路板（接口卡Card）

4. 系统总线

总线(Bus)是用于多个部件相互连接、传递信息的公共通道，物理上就是一组共用导线，任一时刻在总线上只能传送一种信息（也就是只能有一个部件在发送信息，但可以有多个部件在接收信息）

系统总线(SystemBus)是指微机系统中，处理器与存储器和 I/O 设备进行信息交换的公共通道

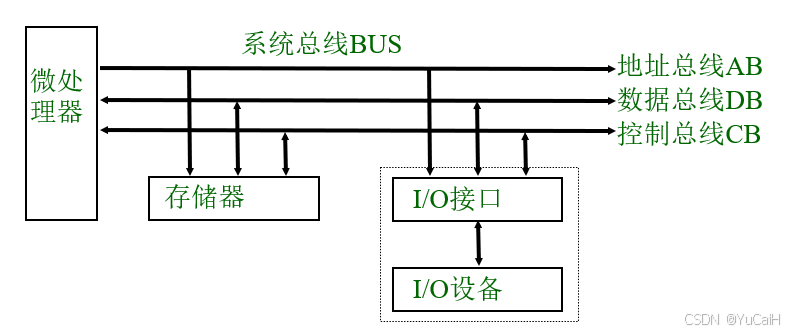

总线有几十条到上百条信号线，这些总线信号一般可分为3组（地址总线、数据总线、控制总线）
地址总线——单向输出主存单元或I/O端口的地址信息
数据总线——读（Read）操作，数据输入微处理器；写（Write）操作，数据输出到外界（主存或外设）
控制总线——用于协调系统中各部件的操作
