PN结的形成及特性

PN结的形成

物质总是从浓度高的地方向浓度低的地方运动,这种由于浓度差而产生的运动称为扩散运动

当把 P 型半导体和 N 型半导体制作在一起时,在它们的交界面,两种载流子的浓度差很大,因而P区的空穴必然向N区扩散,与此同时,N区的自由电子也必然向P区扩散

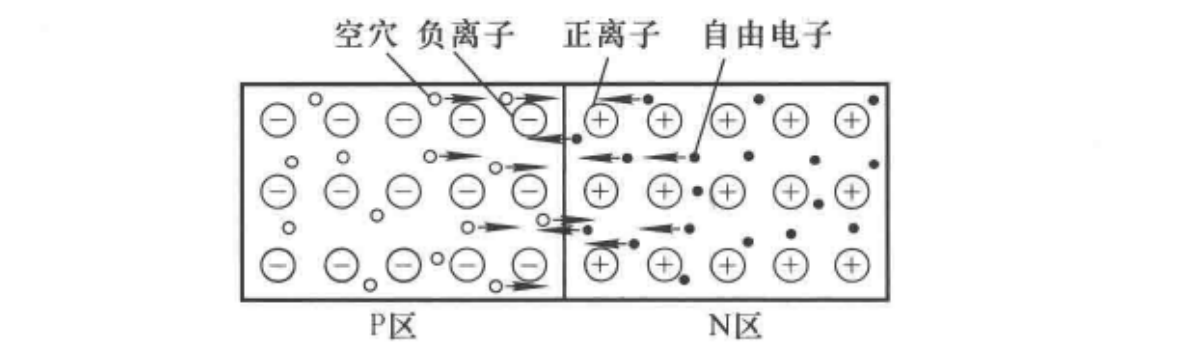

在这里插入图片描述

图中 P 区标有负号的小圆图表示除空穴外的负离子(即受主原子);N 区标有正号的小圆圈表示除自由电子外的正离子(即施主原子)

由于扩散到 P 区的自由电子与空穴复合,而扩散到 N 区的空穴与自由电子复合,所以在交界面附近多子的浓度下降,P区出现负离子区,N区出现正离子区,它们是不能移动的,称为空间电荷区,从而形成内电场

在这里插入图片描述

随着扩散运动的进行,空间电荷区加宽,内电场增强,其方向由 N 区指向 P 区,正好阻止扩散运动的进行

空间电荷区具有一定的宽度,电位差为 U h o U_{ho} Uho,电流为零

  • 对称结:当 P 区与 N 区杂质浓度相等时,负离子区与正离子区的宽度也相等
  • 不对称结:当两边杂质浓度不同时,浓度高一侧的离子区宽度低于浓度低的侧

两种结的外部特性是相同的


【补充】

在电场力作用下,载流子的运动称为漂移运动

空间电荷区形成后,在内电场作用下,少子产生漂移运动,空穴从 N 区向 P 区运动,而自由电子从 P 区向 N 区运动,同时多子的扩散运动也没有完全被阻止,在无外电场和其它激发作用下,参与扩散运动的多子数目等于参与漂移运动的少子数目,从而达到动态平衡,形成PN结

绝大部分空间电荷区内自由电子和空穴都非常少,在分析 PN 结特性时常忽略载流子的作
用,而只考虑离子区的电荷,这种方法称为“耗尽层近似”,故也称空间电荷区为耗尽层


PN结的单向导电性

在平衡状态下,由于空间电荷区阻止了扩散运动的进行,的PN结是不导电的

如果在PN 结的两端外加电压,就将破坏原来的平衡状态
扩散电流不再等于漂移电流,因而PN 结将有电流流过

当外加电压极性不同时,PN结表现出截然不同的导电性能,即呈现出单向导电性

PN结外加正向电压时处于导通状态

当电源的正极接到 PN 结的 P 端,且电源的负极接到 PN 结的 N 端时,称 PN 结外加正向电压,也称正向接法正向偏置

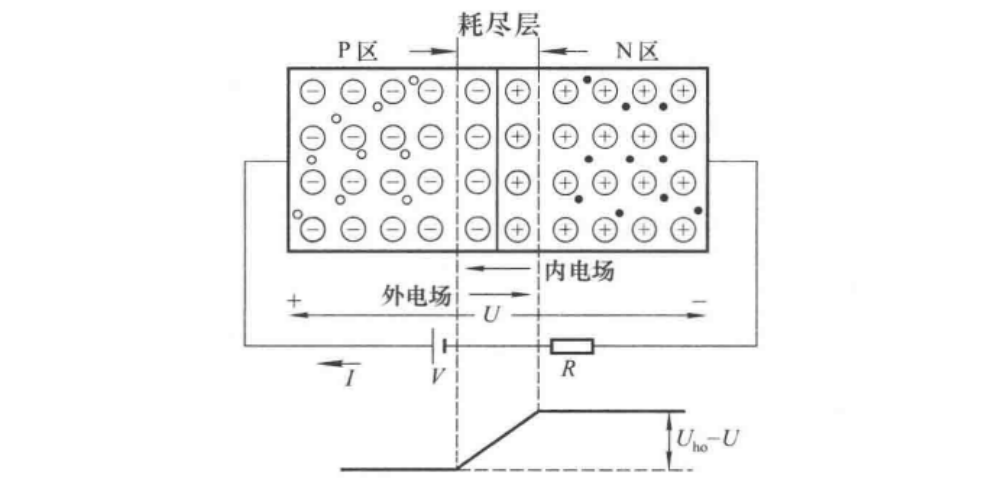

在这里插入图片描述

此时外电场将多数载流子推向空间电荷区,使其变窄,削弱了内电场,破坏了原来的平衡,使扩散运动加剧,漂移运动减弱
由于电源的作用,扩散运动将源源不断地进行,从而形成正向电流,PN 结导通
PN 结导通时的结压降只有零点几伏,因而应在它所在的回路中串联一个电阻,以限制回路的电流,防止 PN 结因正向电流过大而损坏

PN结外加反向电压时处于截止状态

当电源的正极接到 PN 结的 N 端,且电源的负极接到 PN 结的 P 端时,称 PN 结外加反向电压,也称反向接法反向偏置

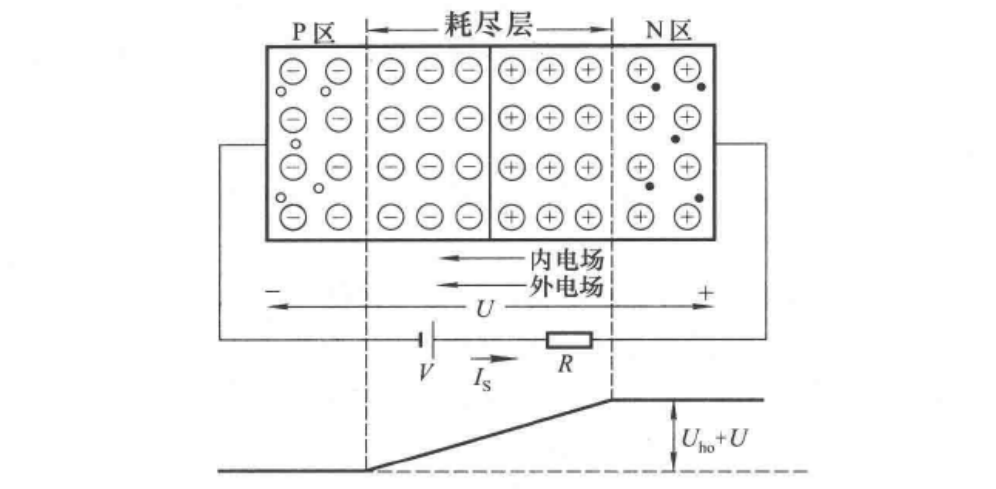

在这里插入图片描述

此时外电场使空间电荷区变宽,加强了内电场,阻止扩散运动的进行,而加剧漂移运动的进行,形成反向电流,也称为漂移电流
因为少子的数目极少,即使所有的少子都参与漂移运动,反向电流也非常小,所以在近似分析中常将它忽略不计,认为PN结外加反向电压时处于截止状态

PN结的电流方程

PN结所加端电压 u u u 与流过它的电流 i i i 的关系为:
i = I S ( e u U T − 1 ) i = I_S(e^{\frac{u}{U_T}}-1) i=IS(eUTu1)

  • I S I_S IS反向饱和电流
  • 常温下,即 T = 300 K T=300K T=300K 时, U T ≈ 26 m V U_T≈26mV UT26mV ,称 U T U_T UT 为温度的电压当量
  • u u u 为 PN 结的导通电压,一般情况下,锗管的导通电压为 0.2~0.3V,硅管的导通电压为 0.6~0.7V

PN结的伏安特性

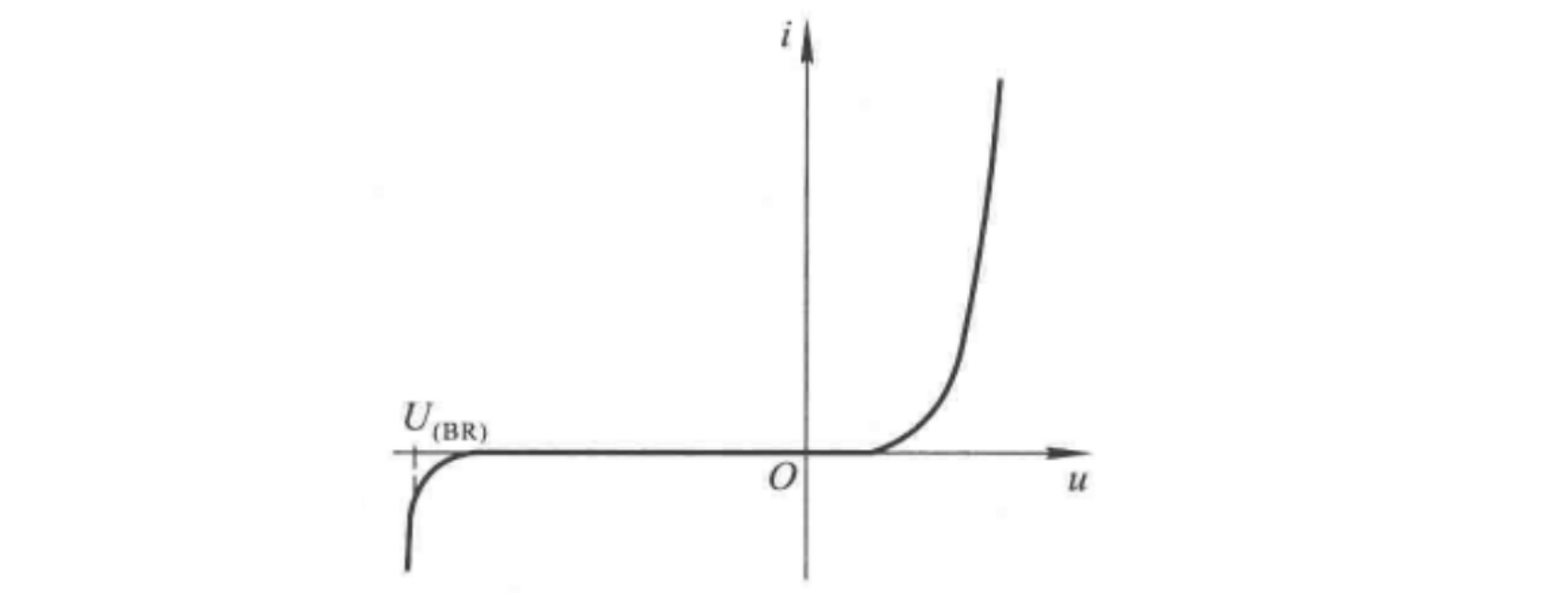

i i i 与的关系曲线如图所示,称为 PN 结的伏安特性
其中 u > 0 u>0 u>0 的部分称为正向特性 u < 0 u<0 u<0 的部分称为反向特性

在这里插入图片描述

当反向电压超过一定数值 U ( B R ) U_{(BR)} U(BR) 后,反向电流急剧增加,称之为反向击穿

PN结的电容效应

在一定条件,PN结具有电容效应,根据产生原因不同分为势垒电容扩散电容

势垒电容

势垒电容是由于 PN 结两端耗尽层(空穴区)中的电荷分离而形成的电容,类似于一个“平板电容器”,P 区和 N 区分别相当于电容的两个极板,中间的耗尽层是绝缘介质

  • 产生原因

    当PN结加反向电压时,耗尽层变宽,P 区和 N 区中的多数载流子被进一步推离空穴区,形成了一个“电荷分离区域”,这个区域储存了少量电荷,表现出电容效应

  • 特点

    • 结电容随反向偏压增加而减小
    • 常见于工作在反向偏置状态下的二极管,如变容二极管,利用这种电容随电压变化的特性制作电调谐电路

扩散电容

扩散电容是指在正向偏置下,PN 结中注入到对方区域的少数载流子在结区附近积累所形成的电容

  • 产生原因

    正向偏压时,大量少数载流子被注入对方区域,这些载流子没有立即复合,而是在一定时间内缓慢扩散和复合,因此形成了储存电荷。这种对电荷储存与释放的响应,就体现为扩散电容

  • 特点

    • 扩散电容只在正向偏置时出现
    • 与电流强烈相关,电流越大,扩散电容越大

【参考】

教材 《模拟电子技术基础(第5版)》清华大学电子学教研组编

视频教程 模拟电子技术基础 上交大 郑益慧主讲
