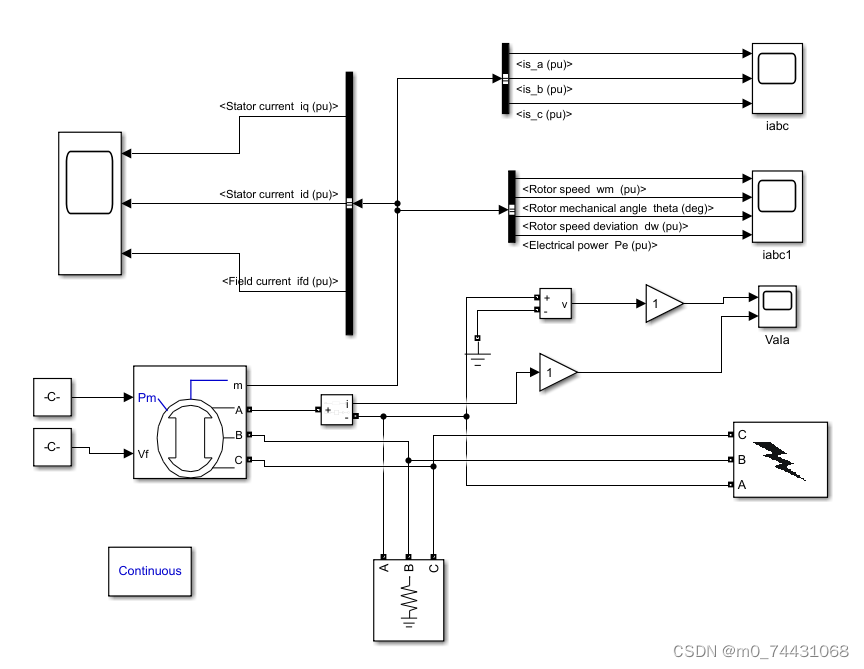

基于simulink建立了同步发电机突然三相短路的故障模拟,可直接利用此模型进行同步发电机两相短路,单相接地故障模拟。

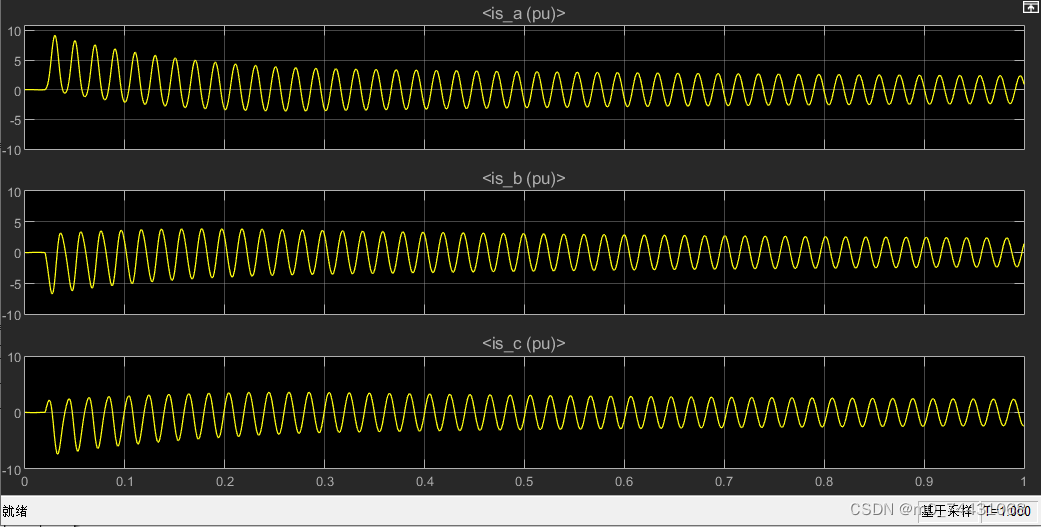

选择ode15s算法 仿真结束时间取为1s 开始仿真,得到发电机端突然三相短路后的三相定子电流如图 .

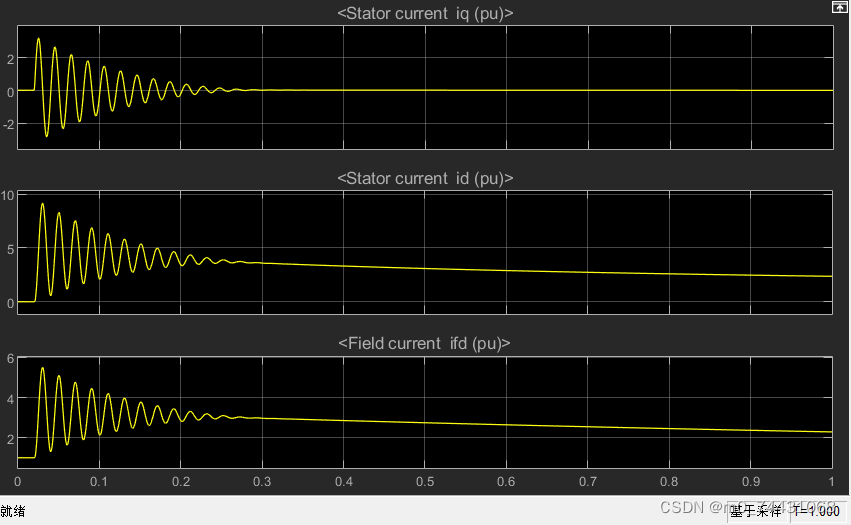

短路后定子电流的d轴和q轴分量以及励磁电流的仿真波形图如图所示。

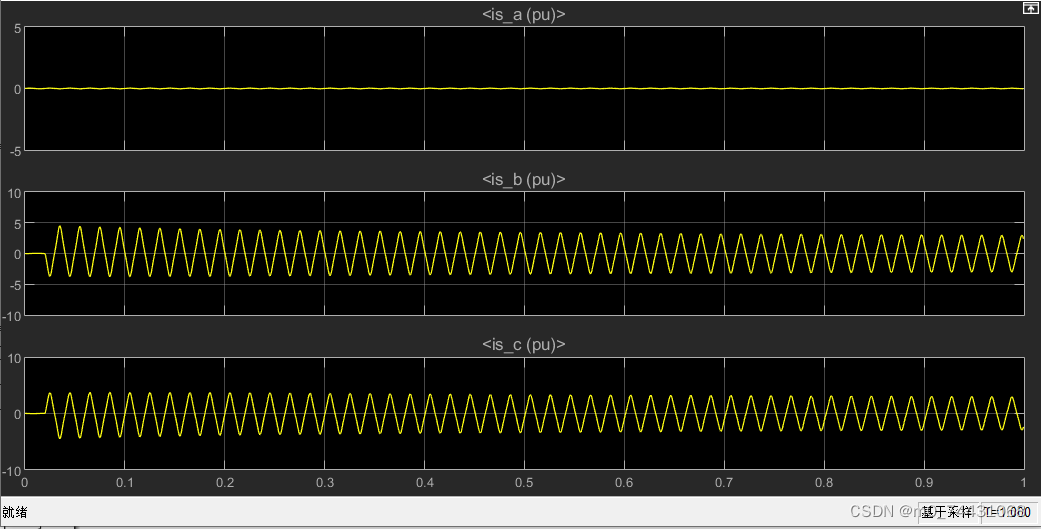

改变故障模块中的短路类型 就可以仿真同步发电机发生各种不对称短路时的故障情况。设置0.02025s时发生BC两相短路故障仿真波形如图所示。
