Matlab/Simulink电力系统——同步发电机突然三相短路暂态过程

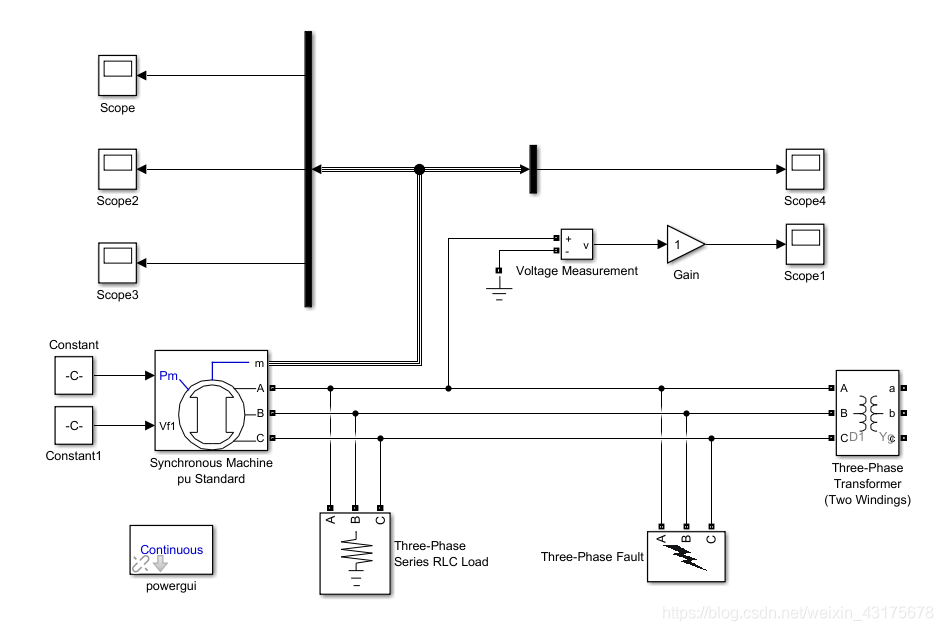

使用软件版本为matlab2016b，总模型simulink仿真如图
在这里插入图片描述

同步发电机参数：
在这里插入图片描述

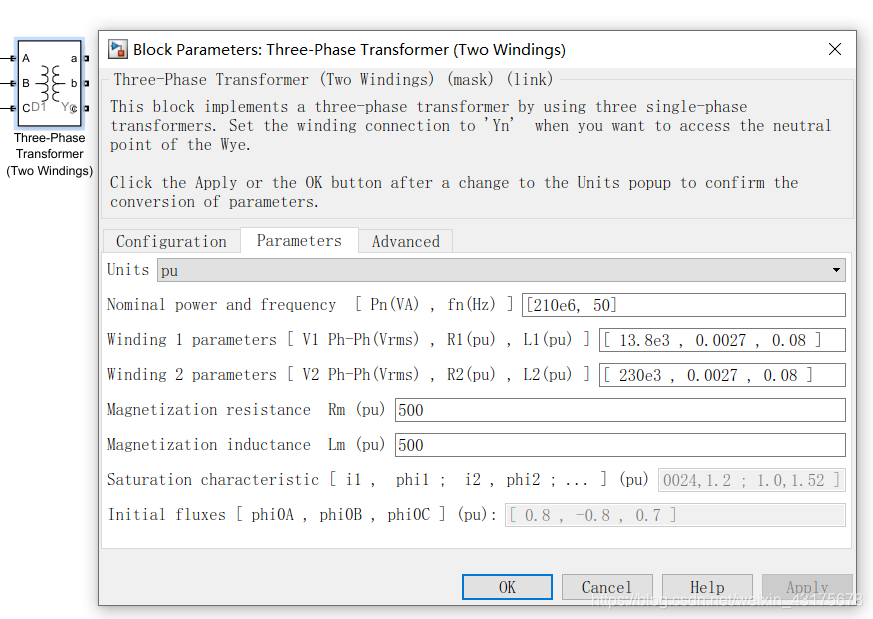

变压器采用▲-Yg接线，参数如图：
在这里插入图片描述

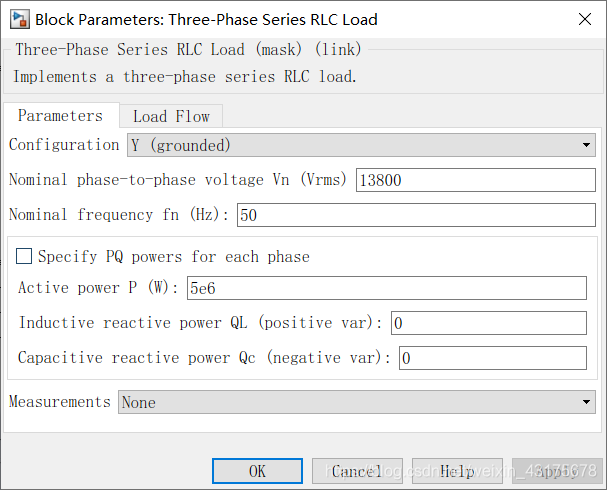

负荷参数：
在这里插入图片描述

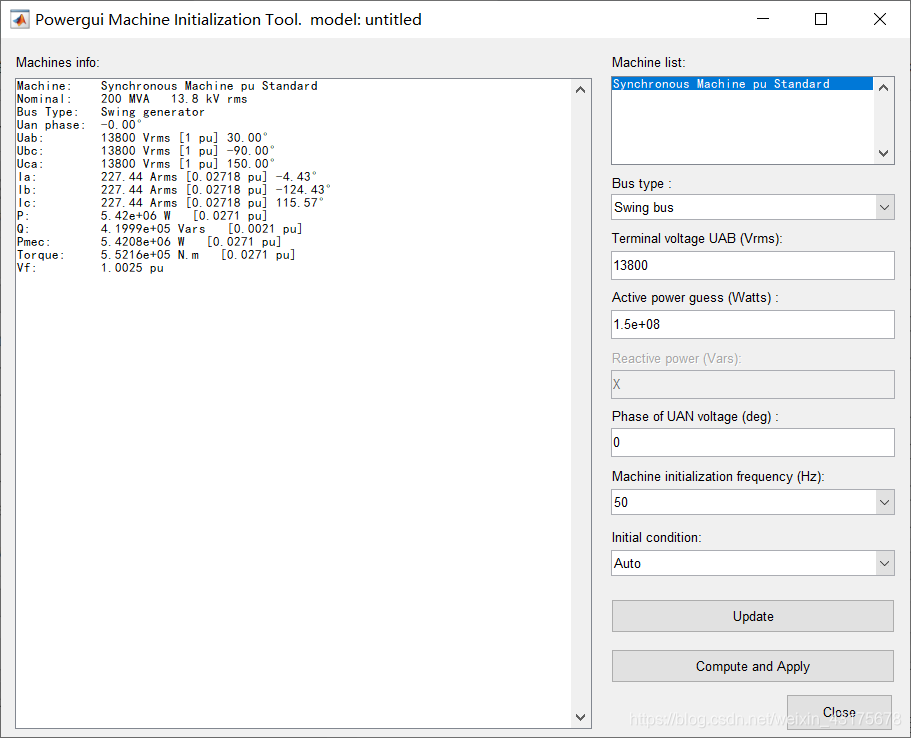

用powergui中的machine initialization观察a想电流滞后a相电压4.43°，参数如图：
在这里插入图片描述
可见电流电压过零点相差0.25ms，因此设置故障发生时间为0.02025s，即对应初相角为0
运行仿真即可，观察示波器

欢迎关注微信公众号下载干货：
在这里插入图片描述
声明：本文只为了学习使用，如有侵权，请联系我撤回！
