通信原理第七版 樊昌信 曹丽娜
手写笔记参考小红书:香草味冰淇淋~
第五章 模拟调制系统
调制:把调制信弓搭载到载波上,使载波的某些参数按照调制信号的规律而变化
载波:某种高频周期振荡信号,如正弦波。受调载波称为已调信号,含有消息信号特征。
解调:调制的逆过程,从已调信号中恢复消息信号。
调制目的:
- 把基带信号转换成适合在信道中传输的已调信号,匹配信道特性,减小天线尺寸;
- 进行频谱搬移,实现多路复用,提高信道利用率;
- 扩展系统带宽,提高系统抗下扰能力;
模拟调制是以正弦信号 作为载波
- 幅度调制(线性)AM DSB SSB VSB
- 角度调制(非线性)FM PM
一、幅度调制(线性调制原理)
——由调制信号控制高频载波的幅度,使之随调制信号做线性变换的过程

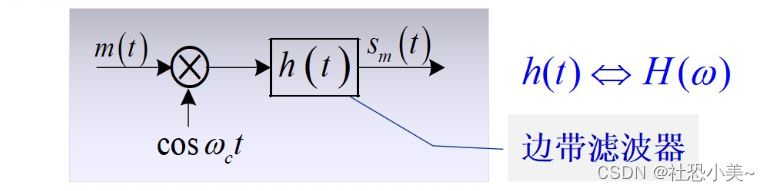

一般模型:

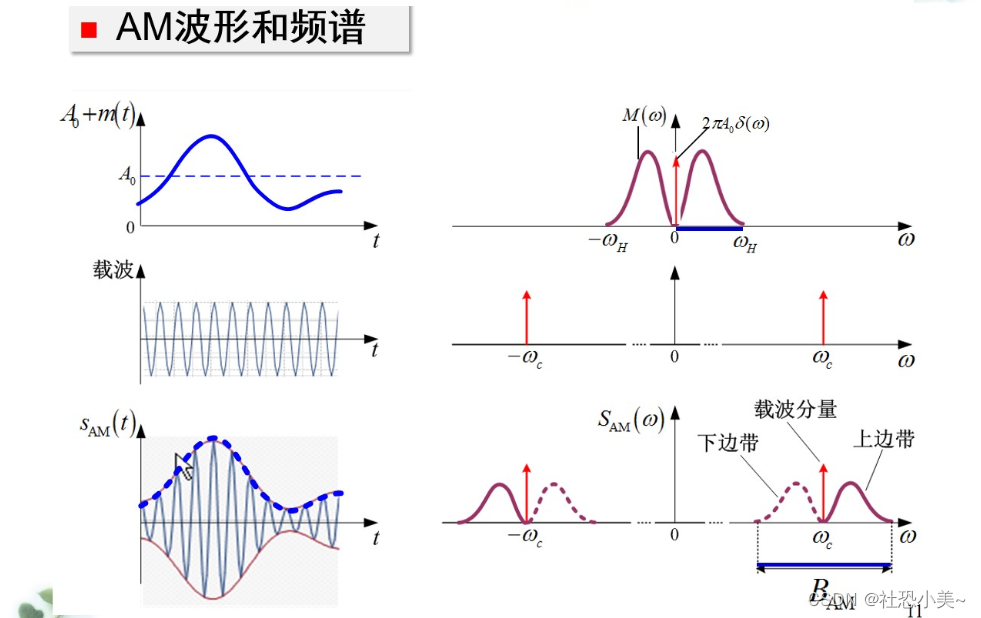

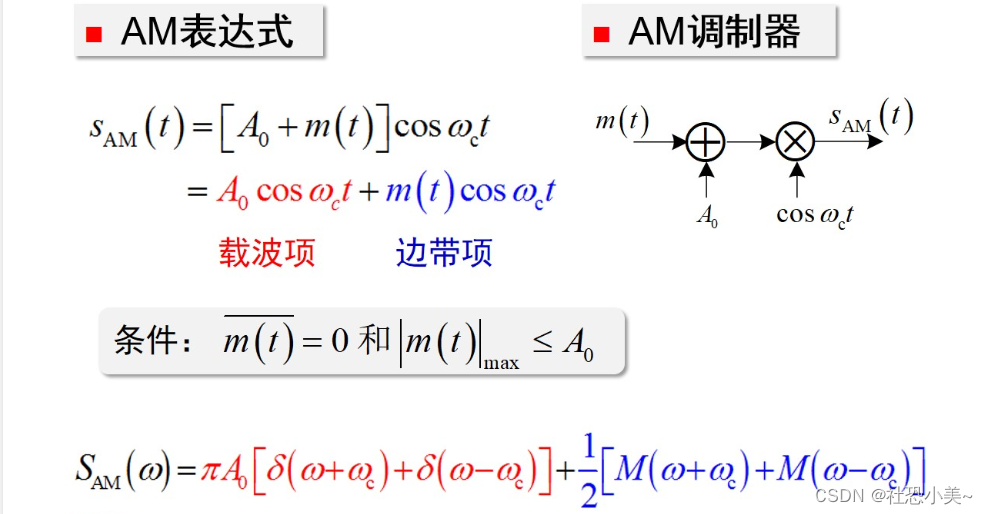

1. 常规调幅 AM(包络检波 / 相干解调)
——假设调制信号m(t)的平均值为0,将其叠加一个直流偏量后与载波相乘,即可形成调幅信号;

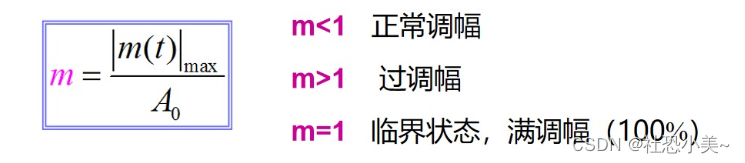

(1)定义调幅系数m(用百分比表示,又称调幅度)——反映基带信号改变载波幅度的程度
(2)AM信号的特点
时,AM波的包络正比于调制信号m(t),故可采用包络检波;
- AM的频谱由载频分量、上边带和下边带组成;
- AM传输带宽是调制信号带宽的两倍:
- AM的优势在于接收机简单,广泛用于中短调幅广播。

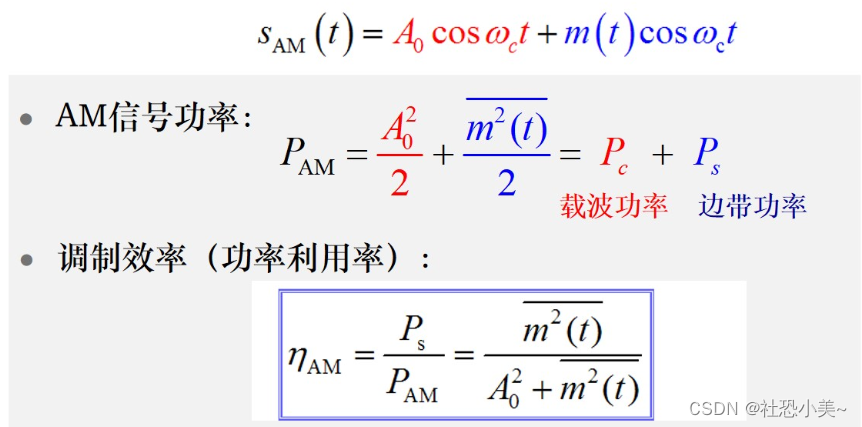

(3)AM信号的特点
当m=1(满调幅时)AM调制效率最大仅仅为1/3,可见AM利用率很低;
- 载波——不包含有用信息;
- 边带——包含有用信息m(t),满调幅时,功率最大;

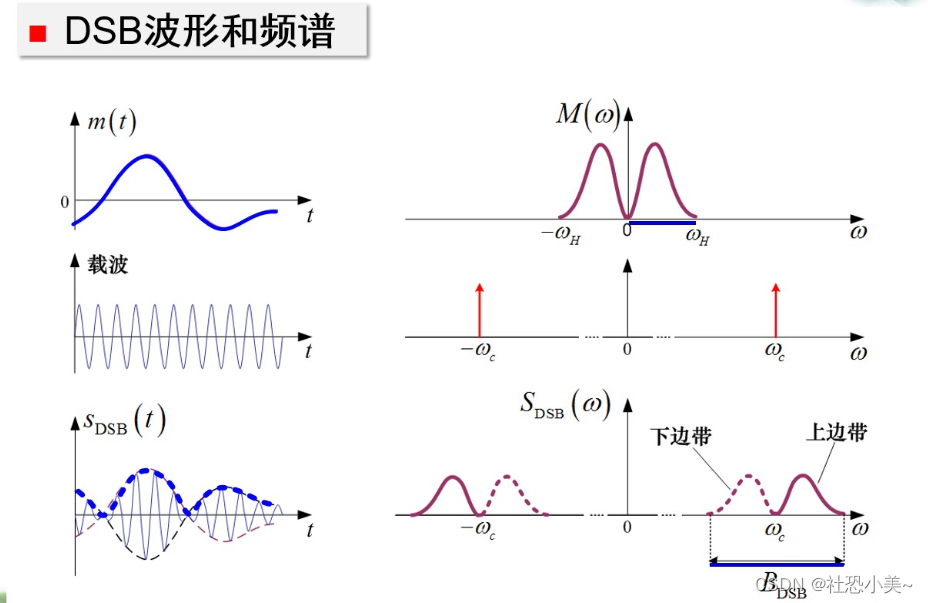

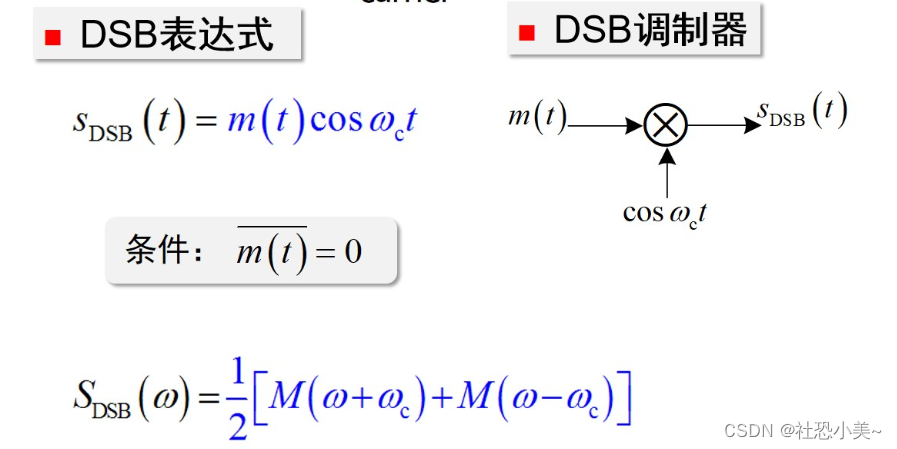

2. 双边带调制 DSB(相干解调)
——将直流分量去掉,就可以得到一种高调制效率的调制方式(抑制载波双边带);
DSB信号的特点:
- 包络不再与m(t)成正比;当m(1)改变符号时载波相位反
转,故不能采用包络检波,需相干解调; - 无载频分量,只有上、下边带;
- 带宽与AM的相同:
;
- 调制效率100%,即功率利用率高;
- 主要用作SSB、VSB的技术基础,调频立体声中的差信号调制等。
3. 单边带调制 SSB(相干解调)
(1)SSB信号的产生

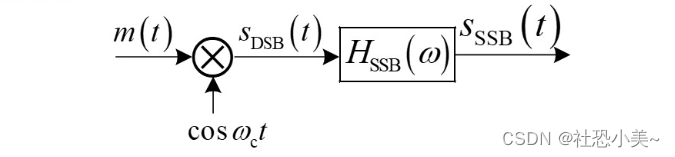

滤波法:先形成DSB信号,边带滤波即可得到上下边带信号;
要求:滤波器在载频处具有陡峭的截至特性;
相移法: m(t)相移 ,幅度不变;
要求: 对 m(t) 的所有频移分量精确相移
;
时域表达式:
+ 为上边带,-为下边带
SSB 信号的特点:
- 优点之一是频带利用率高,其传输带宽仅为AM/DSB的一半:
,因此,在频谱拥挤的通信场合获得了广泛应用,尤其在短波通信和多路载波电话中占有重要的地位
- 优点之二是低功耗特性,因为不需传送载波和另一个边带而节省了功率;
- 缺点是设备较复杂,存在技术难点,也需相干解调。
4. 残留边带调制 VSB(相干解调)
——介于SSB和DSB之间的折中方案
(1)VSB信号的产生

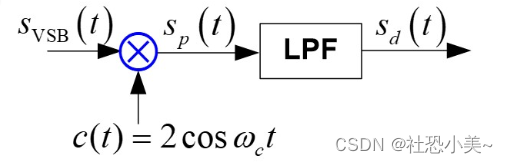

(2)VSB信号的解调
残留边带滤波器特性H(w)应在载频两边具有互(奇对称)的滚降特性,即满足: 常数
(3)VSB 信号特点
仅比SSB所需带宽有很小增加,

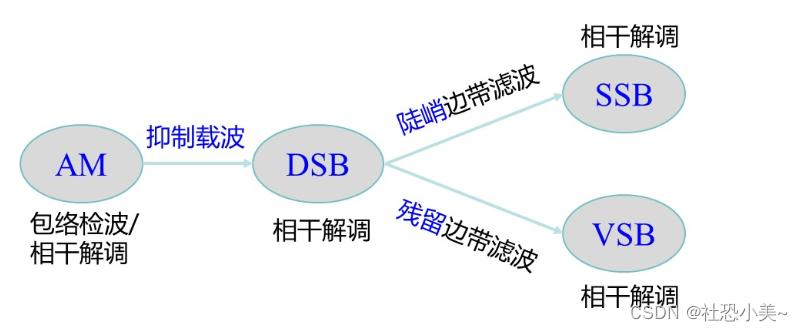

幅度调制(线性调制)归纳
5. 相干解调与包络检波

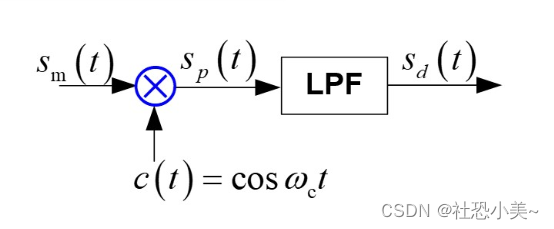

(1)相干解调(同步检波)
- 适用:AM DSB SSB VSB
- 特点:无门限效应
- 要求:载波同步
实现相干解调的关键是接收端要提供一个与载波信号严格同步(同频同相)的本地载波,称为相干载波;

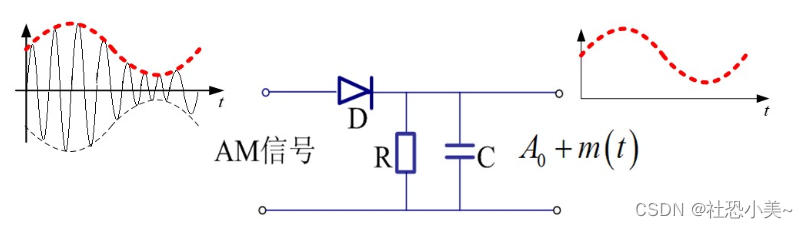

(2)非相干解调(包络检波)
- 适用:AM信号
- 优势:简单、无需载波同步
- 要求:
二、线性调制系统的抗噪声性能

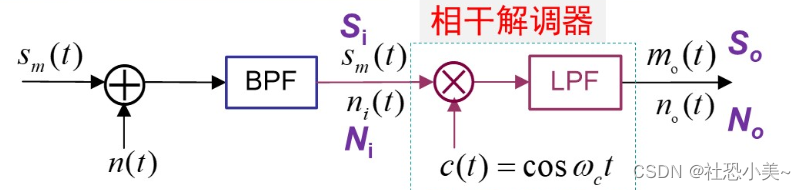

1. 分析模型
为解调器输出有用信号的平均功率,
为解调器输出噪声的平均功率;
制度增益:为输出信噪比和输入信噪比的比值表示;
2. DSB 相干解调系统抗噪声性能
制度增益: 即
原因:相干解调将 中的正交分量抑制掉,从而使信噪比改善一倍;

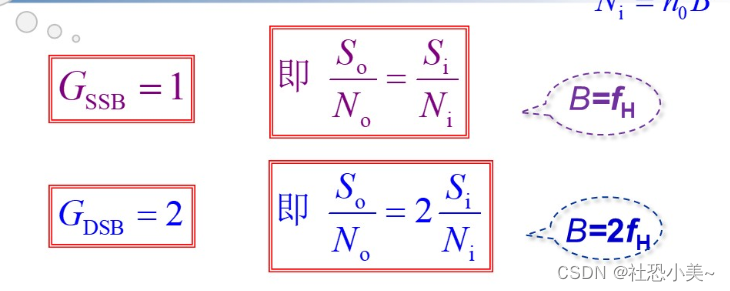

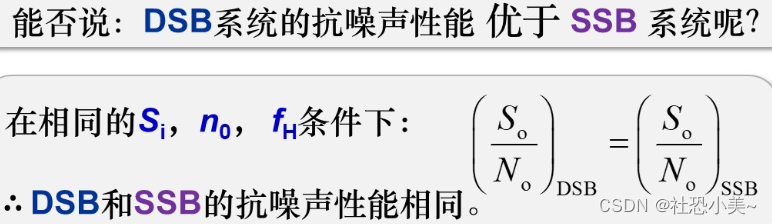

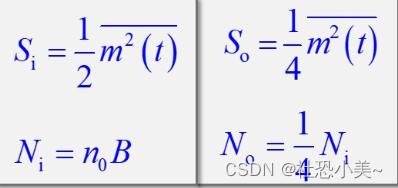

3. SSB 相干解调系统抗噪声性能

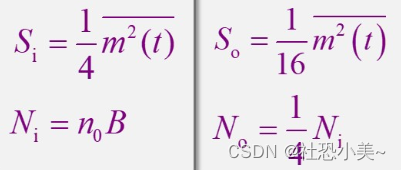

制度增益: 即
原因:相干解调抑制正交分量(无论信号还是噪声)

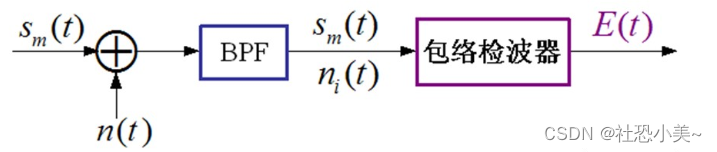

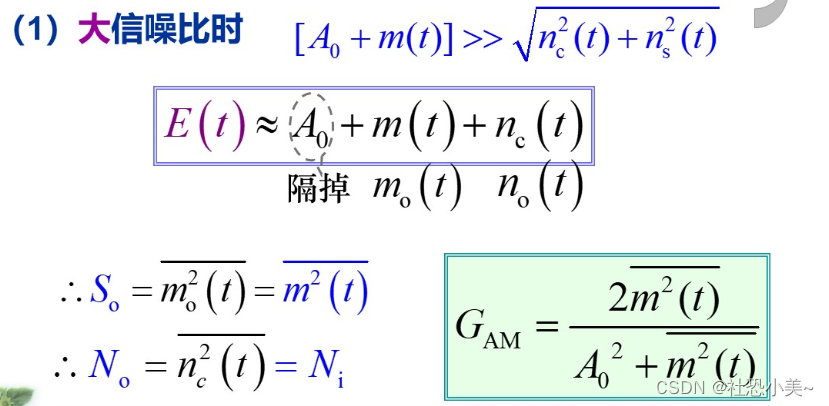

4. AM 包络检波系统抗噪声性能
检波输出:
- 由于
,所以
,即
- 100%调制时,且m(t)为单频正弦时,
- 相干解调的
如同上式,但不受信噪比条件的限制;

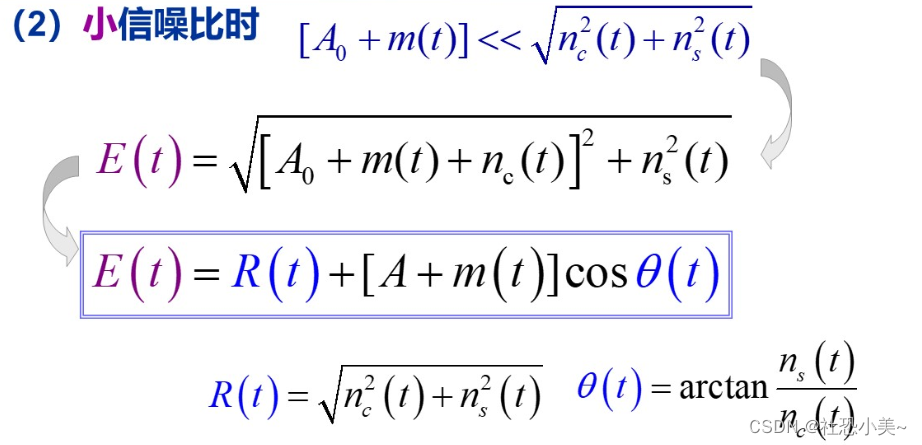

可见,小信噪比时,信号被噪声扰乱,输出信噪比不是按比例随着输入信噪比下降,而是急剧恶化——门限效应
产生门限效应原因:包络检波器的非线性解调作用;
三、非线性调制(角度调制)原理

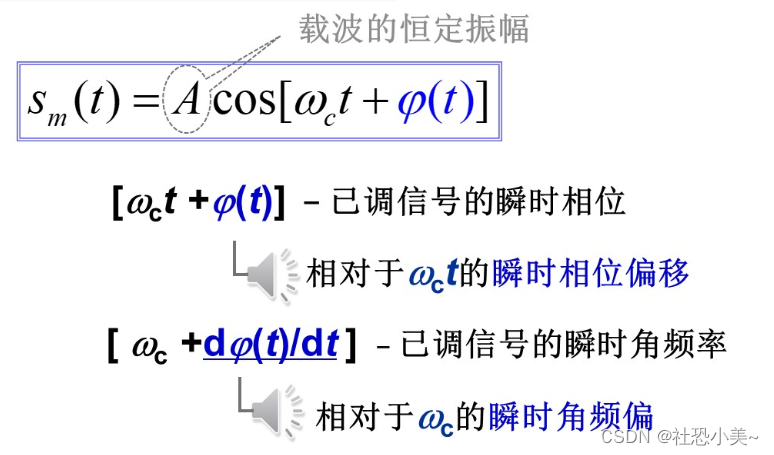

1. 角度调制一般表达式
(1)相位调制指瞬时相位偏移随调制信号m(t)做线性变化,即
(2)频率调制指瞬时频率偏移随调制信号m(t)成比例变化,即

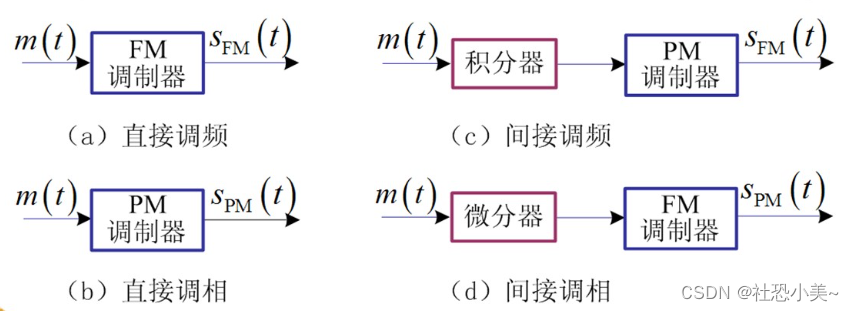

(3)PM与FM的关系
- PM是相位偏移随m(t)做线性变化
- FM是相位偏移随m(t)的积分做线性变化
2. FM 信号的频谱和带宽
(1)FM调频信号的频谱
调频指数:
其中, 为调制频率,
为最大角频偏

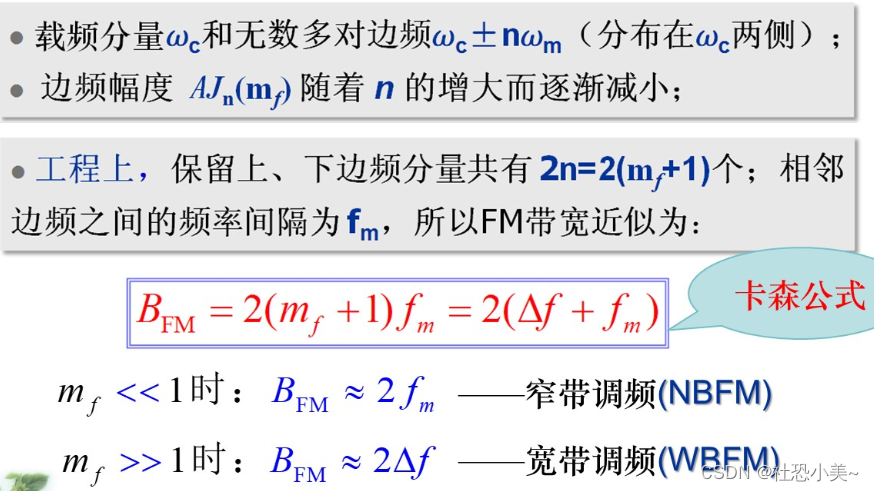

(2)FM 频谱和传输带宽
(2)FM 的特点
- 包络恒定;
- 频偏随调制信号m(t)作线性变化;
- 相偏随消息信号m()的积分作线性变化;
- 带宽与m(t)的带宽和m有关,比AM带宽大(mf+1)倍;
(3)优势
- 抗噪声能力强;
- 代价:占用较大的信道带宽,因而频谱利用率较低。
(4)应用
- 要求高质量或信道噪声大的场合,例如:调频广播,电视伴音、卫星通信、移动通信和微波通信等系统中;
3. 调频信号的产生与解调
(1)FM 信号的产生

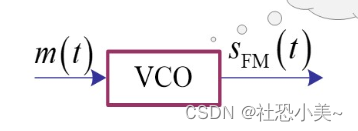

1)直接法:下图为压控振荡器
- 原理:调制信号直接控制振荡器的频率,
- 优点:电路简单,可获得较大的频偏;
- 缺点:频率稳定度不高,可采用锁环(PLL)调频器进行改进;

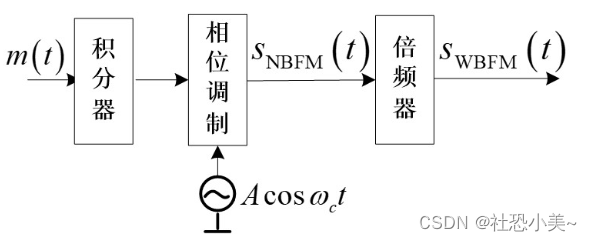

2)间接法
- 原理:积分——调相(NBFM)——n次倍频(WBFM);
- 优点:频率稳定性好;
- 需要多次倍频和混频,因此电路较复杂;
(2)FM 信号的解调
1)非相干解调——鉴频器
使用:NBFM和WBFM;
思路:完成频率——电压的转换;
2)相干解调(仅适用于NBFM)

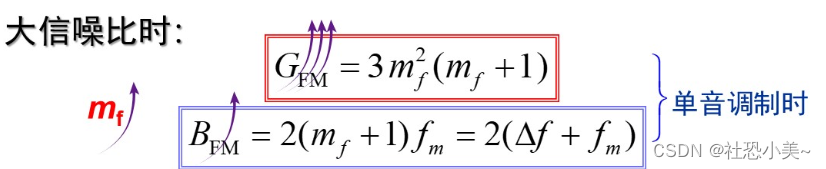

4. 调频系统的抗噪声性能
- FM可通过增加传输带宽来改善抗噪声;
- 带宽增加——输入噪声功率增大——输入信噪比下降——门限效应
小信噪比时:门限效应

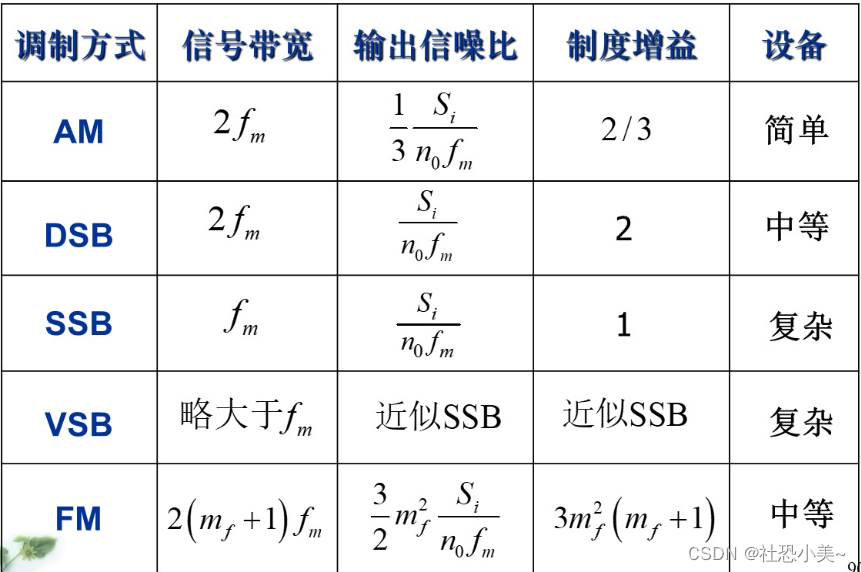

5. 各种模拟调制系统的比较

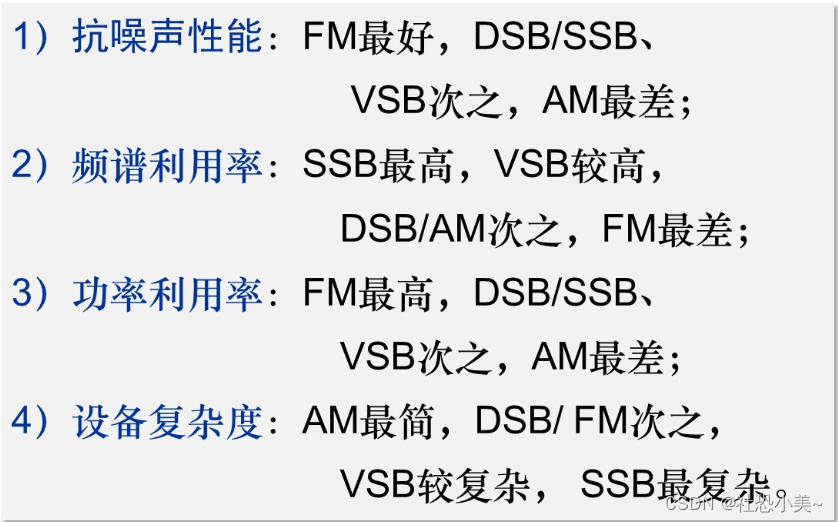

6. 性能比较
特点与应用:
1)AM:优点是接收设备简单;缺点是功率利用率低,抗干扰能力差。主要用在中波和短波调幅广播;
2)DSB:优点是功率利用率高,带宽与AM相同。主要用于调频立体声中的差信号调制,彩色TV中的色差信号调制;
3)SSB:优点是功率利用率和频带利用率都较高,抗干扰能力和抗选择性衰落能力均优于AM,而带宽只有AM的一半;缺点是收发设备都复杂。常用于频分多路复用系统中;
4)VSB:抗噪声性能和频带利用率与SSB相当。在电视广播等系统中得到了广泛应用;
5)FM:抗干扰能力强,广泛应用于长距离高质量的通信系统中。缺点是频带利用率低,存在门限效应。

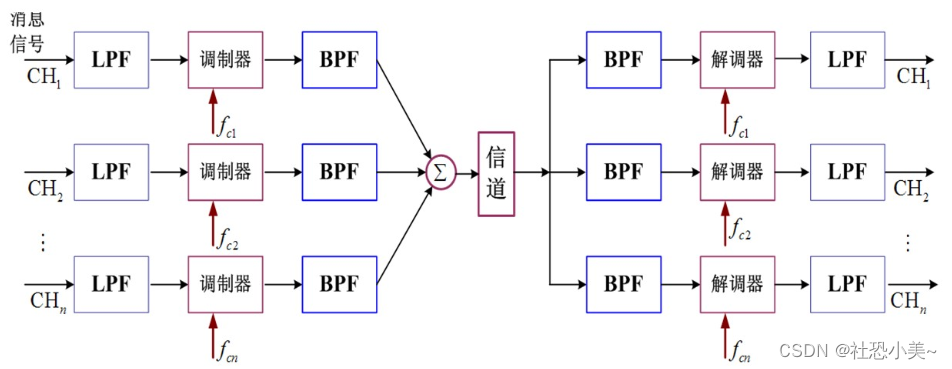

7. 频分复用(FDM)
(1)复用:在一条信道中同时传输多路信号;
(2)目的:充分利用信道的频带或时间资源;
(3)分类:FDM、TDM、SDM、CDM;
(4)频分:按频率划分信道的复用方式;
(5)方法:调制~合成~传输~分路~解调
(6)原理:
