计算机网络实验八：路由器IP地址配置及直连网络

实验目的

1） 理解IP地址。
2） 掌握路由器端口IP地址的配置方法。
3） 理解路由器的直连网络。

实验环境配置

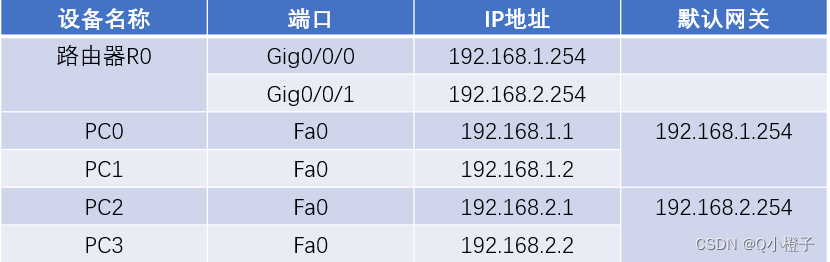

装有Cisco Packet Tracer的Windows计算机 。两台交换机（交换机0和交换机1）、一个路由器（路由器R0）和四台台PC（PC0、PC1、PC2和PC3），各个设备的参数配置如下表：

实验原理

IP地址是网络层中使用的地址，不管网络层下面是什么网络，或者是什么类型的接口，在网络层看来，它只是一个可以用IP地址代表的接口而已。网络层依靠IP地址和路由协议将数据报送到目的IP主机。既然是一个地址，那么一个IP地址就只能代表一个接口，否则会造成地址的二义性。接口则不同，一个接口可以配多个IP地址，这并不会造成地址的二义性。
路由器是互联网的核心设备，它在IP网络间转发数据报，这使得路由器的每一个接口都连接一个或多个网络，而两个接口却不可以代表一个网络。路由器的一个配置了IP地址的接口所在的网络就是路由器的直连网络。对于直连网络，路由器并不需要额外对其配置路由，当其接口被激活后，路由器会自动将直连网络加入到路由表中。
互联网常解释为“网络的网络”，其思想是把所有的网络都统一到一个网络中来，用一种统一的地址（IP地址），在路由协议的作用下实现互联。但这里有一个重要问题，互联网是基于IP网络去路由的，而被互联网连接起来的其他网络，如以太网，它们内部是使用自己的MAC地址去寻址的，当到达一个以太网网段时，就需要知道目的IP地址对应的MAC地址，这样，才能最终将数据报送到目的地。

实验步骤及结果

**Step1：**创建网络拓扑。在工作区添加1个路由器和2台型号为2960的交换机和4台PC，将PC0和PC1与交换机0连接，PC2 和PC3与交换机1连接。再将2台交换机与路由器进行连接，连接好后设备连线处将变为绿色。如图1-1所示。

**Step2：**分别给4台PC配置IP地址。将PC0的IP为192.168.1.1； PC1的IP地址为192.168.1.2；PC2的IP地址为192.168.2.1；PC3的IP地址为192.168.2.2；如图1-2（以PC0为例）。

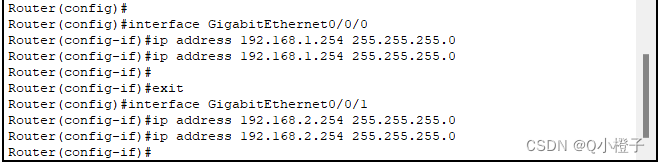

配置路由器的IP地址，如图1-3所示。

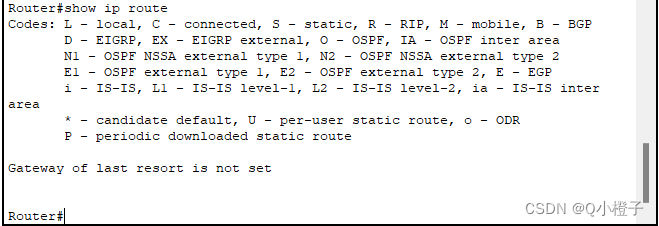

**Step4：**不激活查看路由器端口，查看路由表，如图1-4所示。

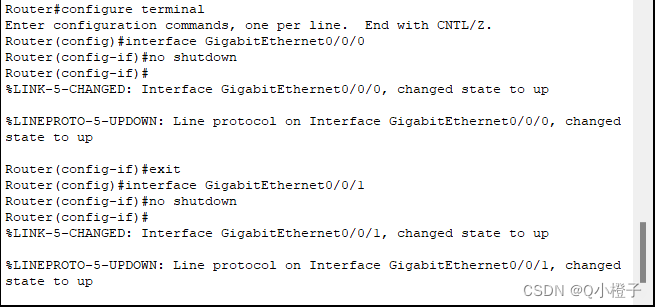

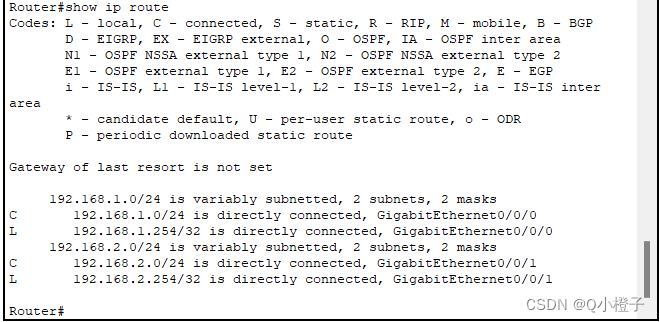

**Step5：**激活路由器端口，如图1-5所示，再次查看路由器如图1-6所示。

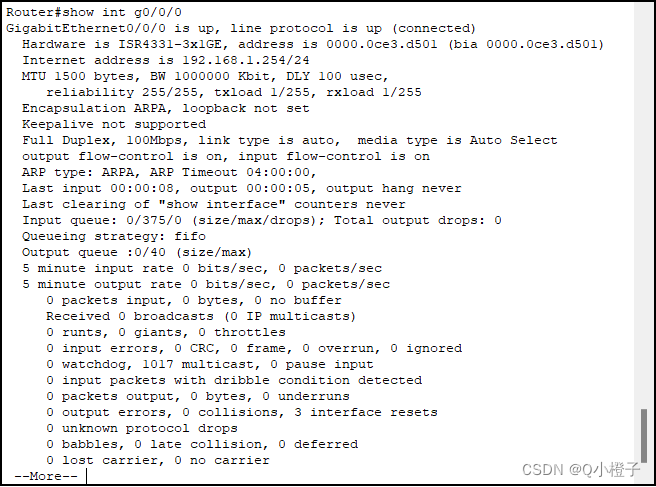

**Step6：**查看路由端口信息，如图1-7所示。

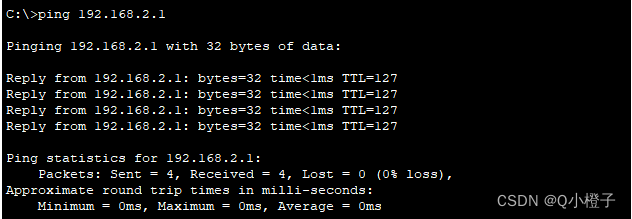

**Step7：**验证主机连通性,如图1-8所示。

实验分析

第一次用PC0 ping PC2的时候没有ping通，通过检查分析发现是因为没有设置网关。

结论

一个IP地址就只能代表一个接口，一个接口可以配多个IP地址。路由器的每一个接口都连接一个或多个网络，而两个接口却不可以代表一个网络。互联网是基于IP网络去路由的，而被互联网连接起来的其他网络是使用自己的MAC地址去寻址的。
