【LTspice】无源低通滤波电路和有源滤波电路仿真

一、知识储备

(一)无源滤波器与有源滤波器的区别

名称	无源滤波器	有源滤波器
构成	电阻、电容、电感等无源元件	放大器等有源元件+无源元件
本质差异	无需电源	需要电源
性能	随输出负载变化	无论负载保持性能
价格	便宜	贵

                        Tips：有源滤波器主要用于低频范围；

（二）常用的无源滤波器设计

1.低通滤波器

– 低通滤波器仅允许从 0Hz 到其截止频率 ƒc 点的低频信号通过，同时阻断任何更高的信号。
2.高通滤波器

– 高通滤波器仅允许来自其截止频率ƒc点和更高到无穷大的高频信号通过，同时阻挡那些更低的信号。
3.带通滤波器

– 带通滤波器允许落在两点之间的特定频带设置内的信号通过，同时阻挡该频段两侧的较低和较高频率。


（三）截止频率

截止频率是指滤波器从通带到阻带或从阻带到通带的过渡点。在不同的滤波器类型中，截止频率的定义方式可能有所不同，但通常都是基于信号幅度的衰减来确定的。在截止频率处，系统的幅值响应通常下降到-3dB，故根据实验要求，只需要修改参数使输出信号的波德图在-3dB时的频率在482kHZ处即可完成调试。

二、无源低通滤波电路仿真

（一）电路搭建

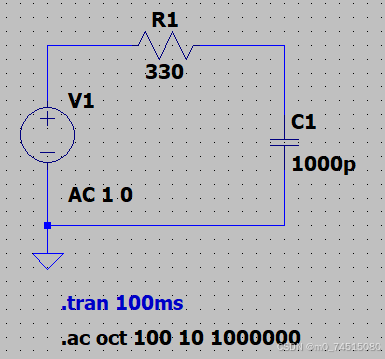

图1 无源低通滤波电路图


1、电源配置

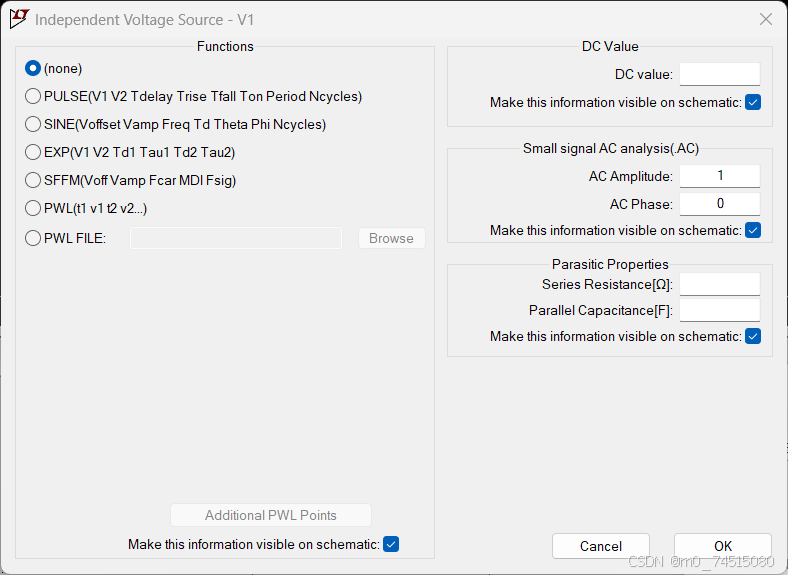

图2  电源参数配置

2、RC参数配置

根据公式：截止频率 fc=

设电阻为330欧姆，故电容为1000pf

（二）伯德图结果展示

使用语句，令结果以伯德图形式显示

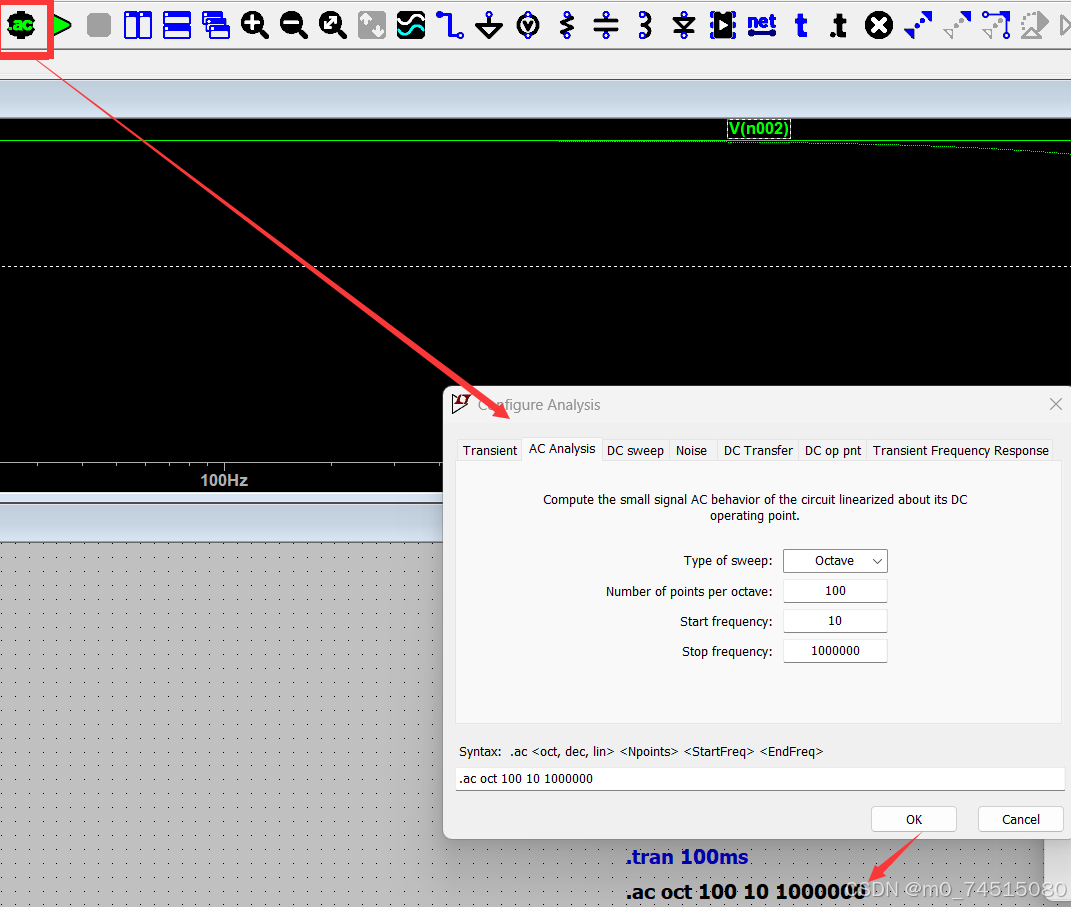

图3 语句具体操作过程

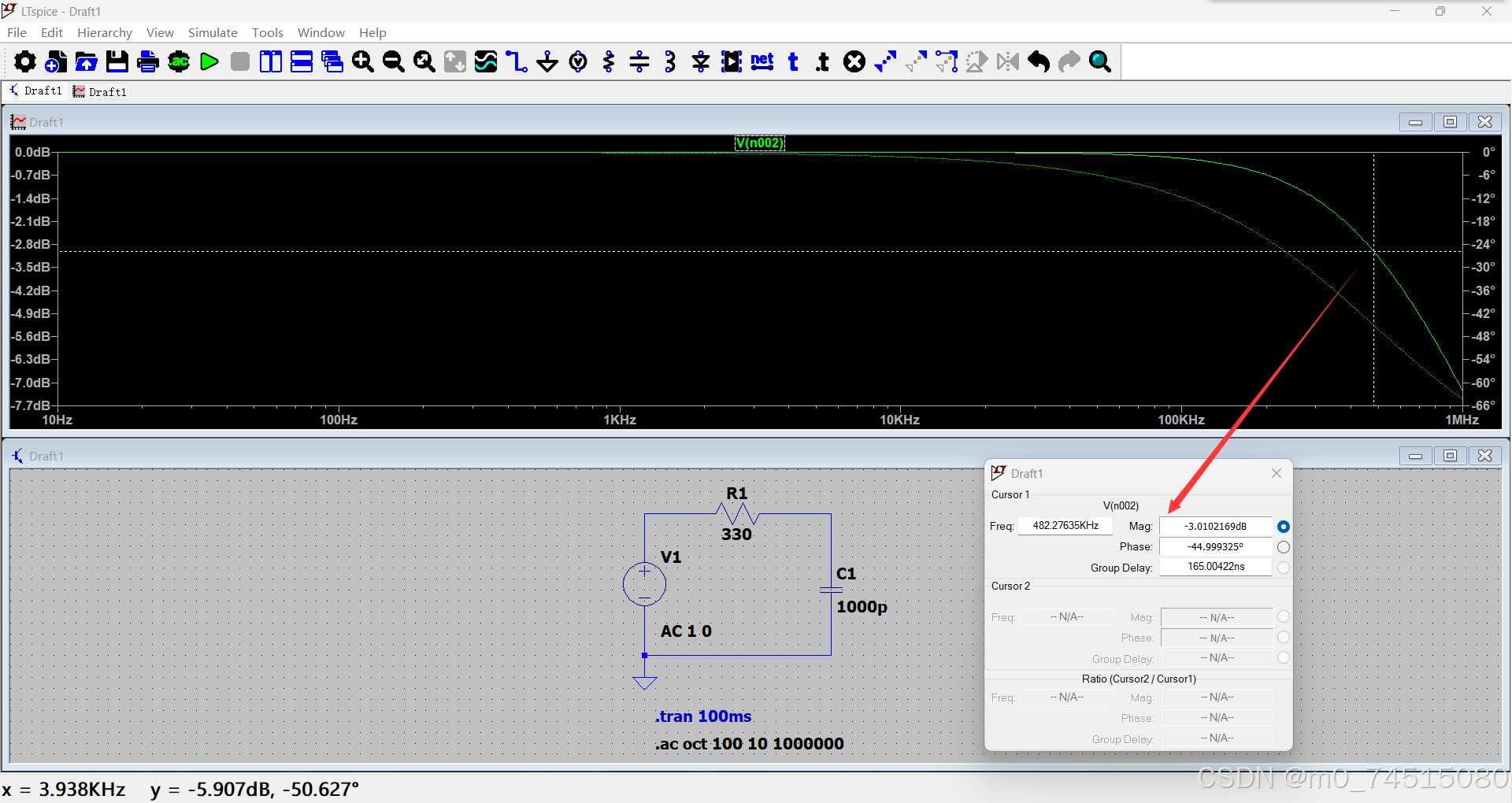

图4 无源低通滤波器结果

三、有源低通滤波器电路仿真

（一）电路搭建

使用工具“有源滤波器设计网站”选择符合要求的有源滤波器电路图

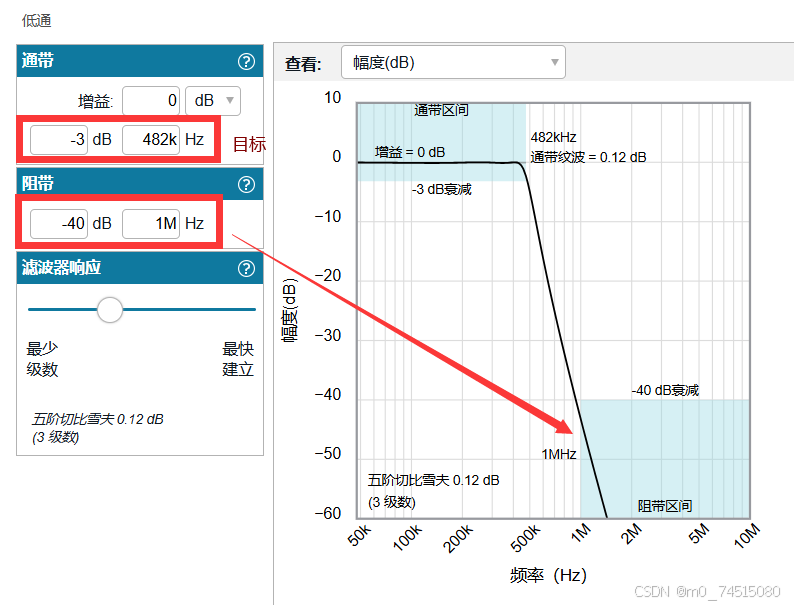

图5 设计网站选择目标参数示意图

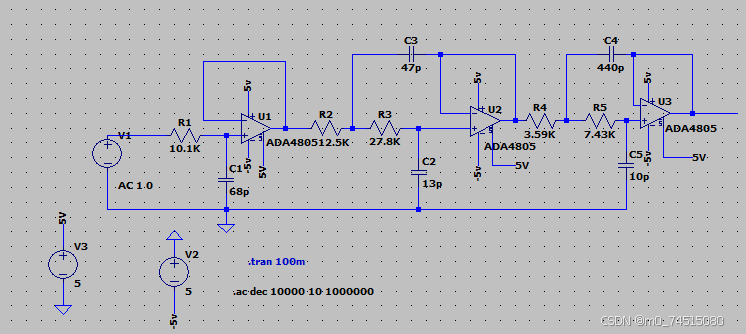

图6 低通五阶切比雪夫482kHz 通带有源滤波器搭建示意图

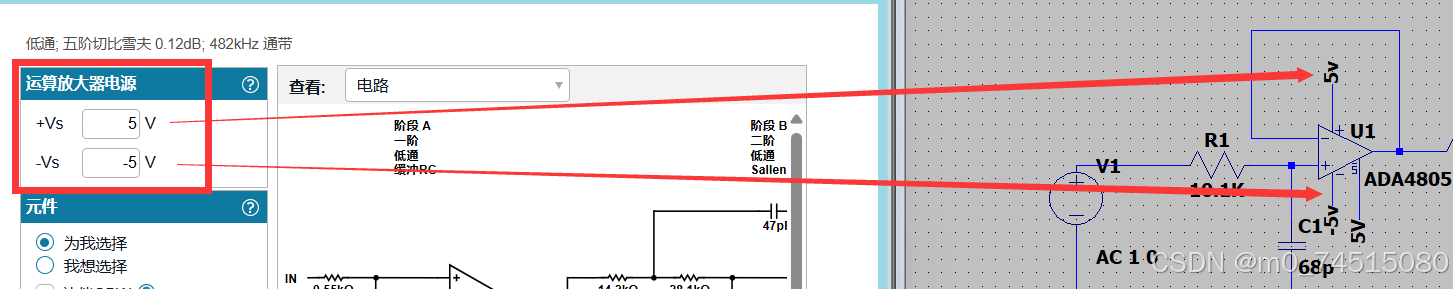

图7 运放具体参数配置

（二）伯德图结果展示

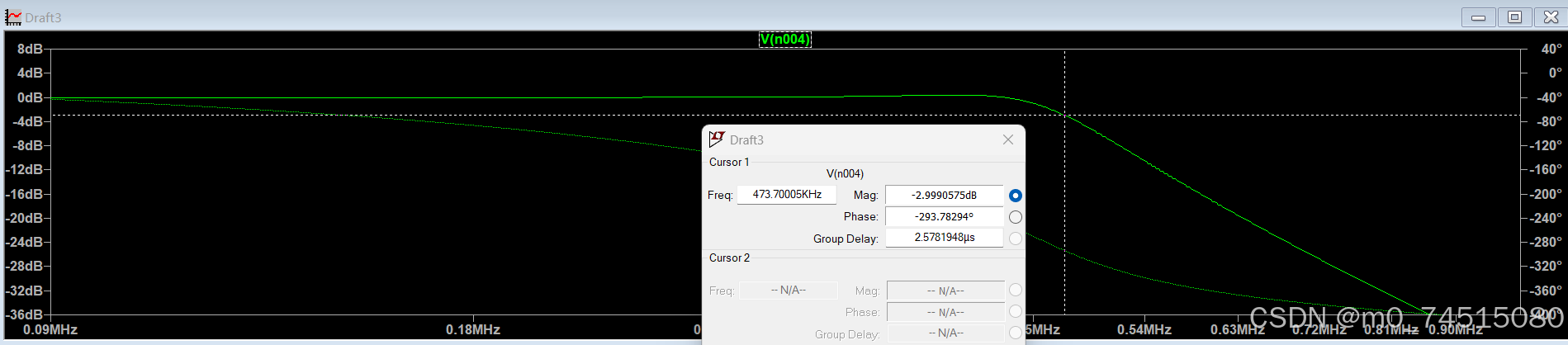

图8 有源低通滤波器结果图

四、心得

• 进一步了解LTspice软件的使用：使用语句调用伯德图
• 进一步了解有源滤波器与无源滤波器的差异
• 科技改变生活，滤波器设计导向网站真好用
