前言

源代码下载链接：

需要实物的可以私信博主或者在文章最下方添加好友。

目录

一、项目介绍和演示视频

二、硬件实现

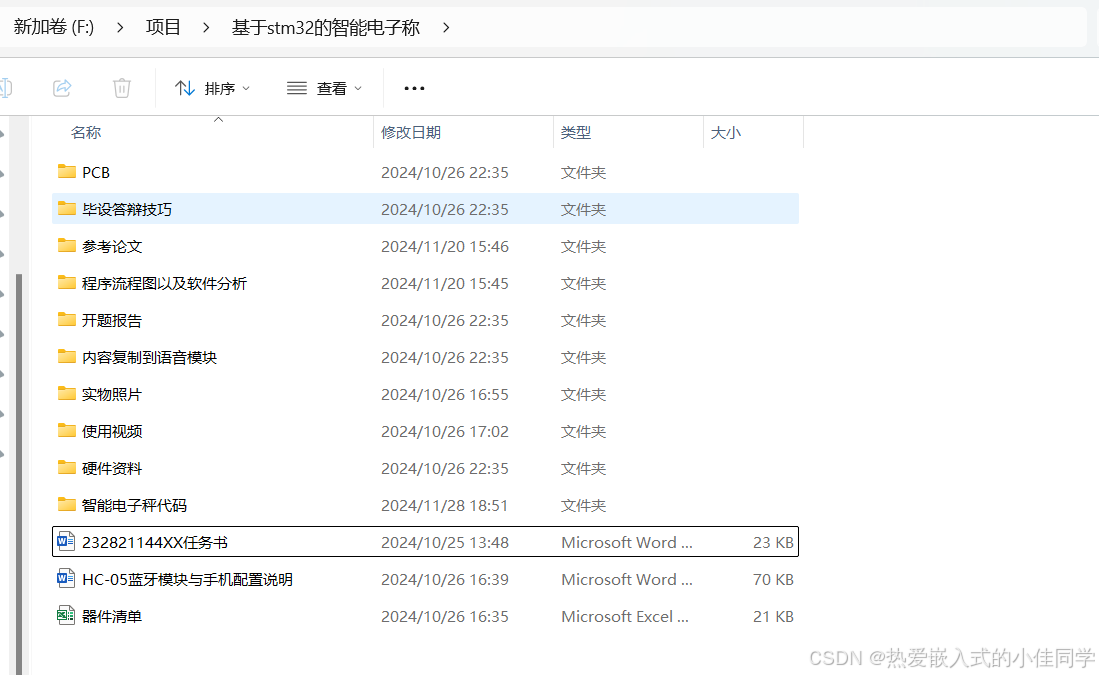

1. 硬件资料

2. PCB图以及原理图

三、软件实现

1. 源码框架

1、各模块初始化

2、初始化模块状态

3、检测蓝牙模块是否发送消息

4、扫描按键

 5、检测是否超出电子称的最大重量

6、刷新重量，并时刻根据商品类型刷新价格来显示在oled上

7、根据按下的键值或者蓝牙模块发来的命令，进行对应事件的处理

2. 源码示例

一、项目介绍和演示视频

该项目实现内容如下：

本设计采用单片机作为主控制芯片，通过按键和微型屏幕来实现人机交互。同时可以通过无线通讯模块来实现信息的传递。本课题的主要研究内容如下：

  1. 收集并阅读相关资料，确定系统的总体设计方案。
  2. 硬件系统的设计：包括单片机最小开发板、液晶显示模块、压力传感器、蓝牙模块ADC模块等。
  3. 在软件的编程方面采用C语言作为系统程序语言。
  4. 系统实物体的制作以及相关的调试，要求整个系统完整并且稳定运行。

基本要求如下：

  1. 按键结合液晶屏幕，实现按键切换功能。
  2. 用蓝牙模块控制实现系统相关参数的设置。
  3. 液晶屏显示功能提醒词、系统的状态、已设置的参数等。
  4. 实现压力传感器的数据采集。
  5. 实现读取重量的功能并通过液晶屏幕显示
  6. 超过最大重量报警

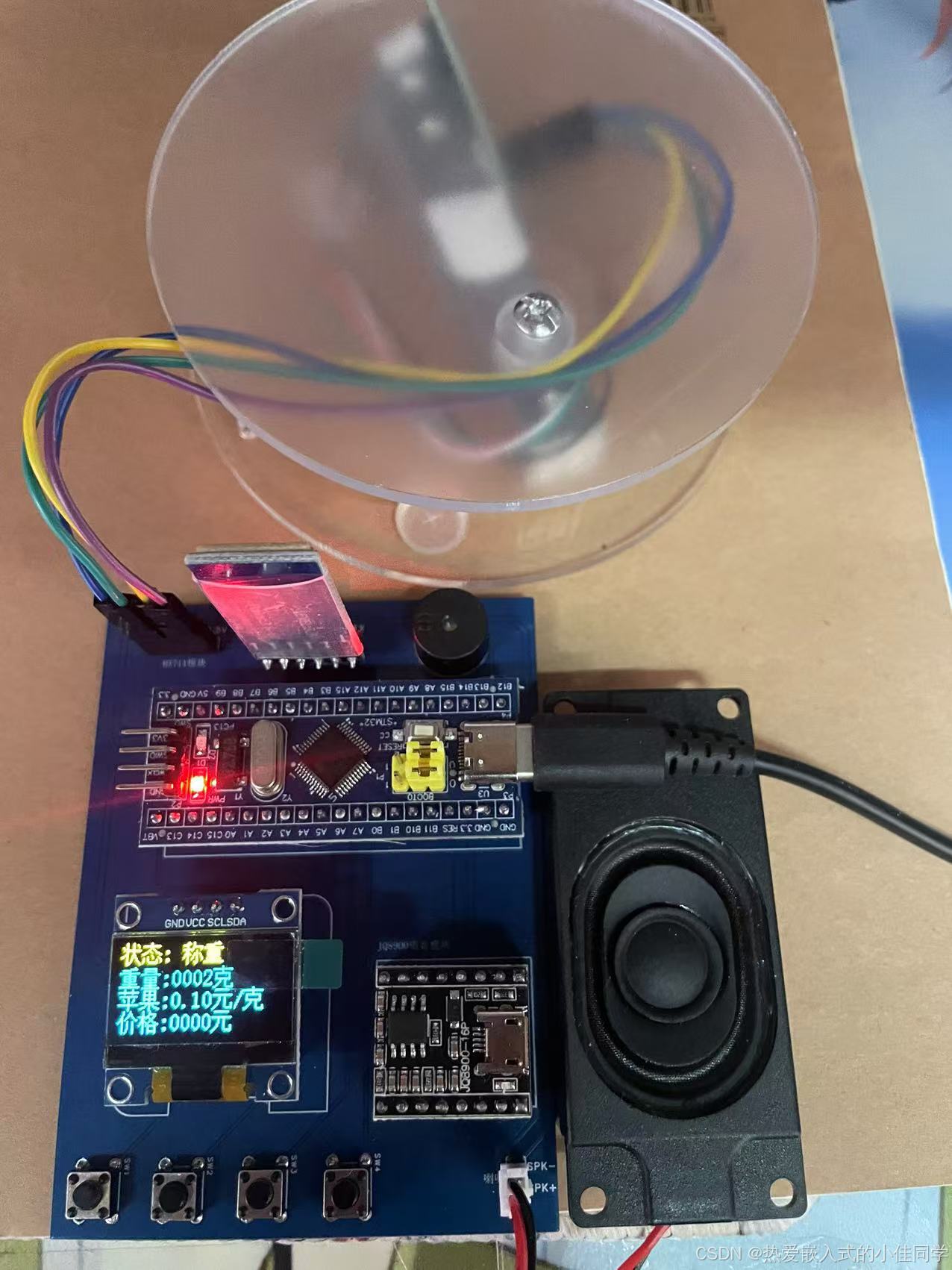

实物图：

演示视频：

基于STM32的智能电子秤

二、硬件实现

1. 硬件资料

序号元器件型号数量
#DescriptionCommentQuantity
1STM32F103C8T6最小系统板/1
20.96寸OLED屏幕/1
3语音播报模块JQ8900-16P1
4喇叭8欧3W喇叭1
54.7K电阻0603R1
6三极管SS80501
7有源蜂鸣器BUZ-TH_BD12.01
8按键SW-TH_4P4
9主从一体蓝牙模块HC-051
10PM254-1-08-Z-8.5HDR-TH_8P-P2.542
11PM254-1-04-Z-8.5HDR-TH_4P-P2.542
12PM254-1-02-Z-8.5HDR-TH_2P-P2.541
13Type-c充电线/1

2. 原理图和PCB

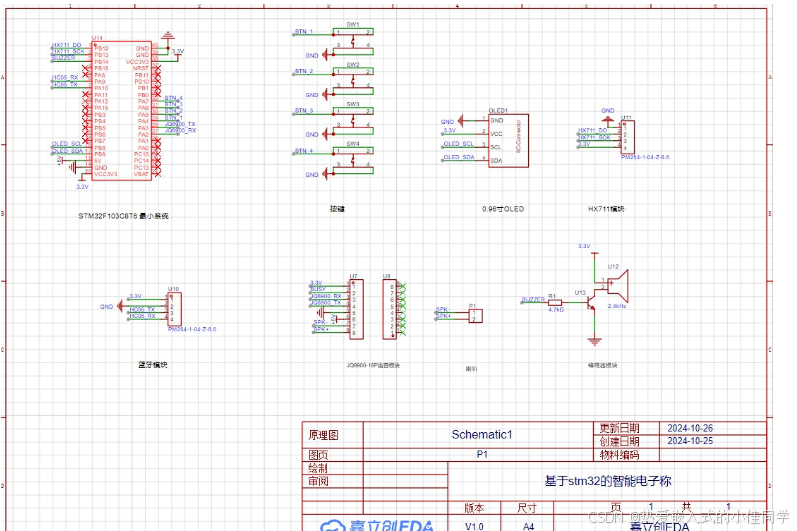

 原理图：

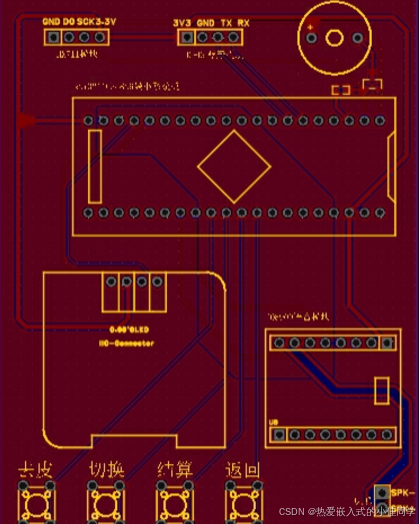

PCB：

三、软件实现

1. 源码框架

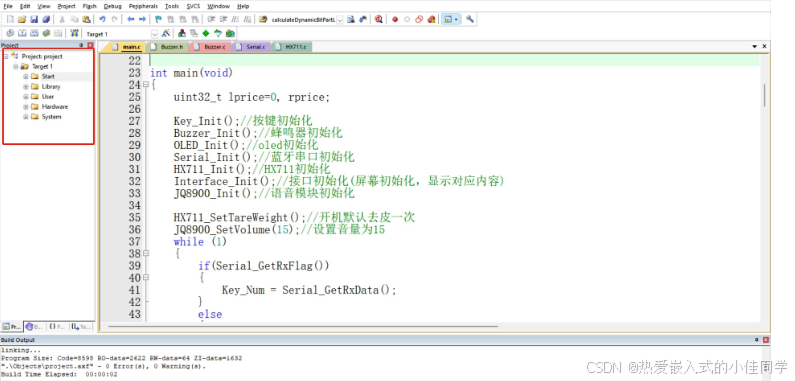

工程文件：

Start：存放stm32配置的起始文件、内核相关文件、系统文件。

Library：存放stm32f103的标准库文件。

User：存放用户文件。

Hardware：存放硬件文件，包括蜂鸣器、HX711、OLED、JQ8900......

System：存放用户写的一些系统文件，例如延时、时钟配置、相关宏定义。

1.1 各模块初始化

Key_Init();//按键初始化

Buzzer_Init();//蜂鸣器初始化

OLED_Init();//oled初始化

Serial_Init();//蓝牙串口初始化

HX711_Init();//HX711初始化

Interface_Init();//接口初始化(屏幕初始化，显示对应内容)

JQ8900_Init();//语音模块初始化

1.2 初始化模块状态

HX711_SetTareWeight();//开机默认去皮一次

JQ8900_SetVolume(15);//设置音量为15

1.3 检测蓝牙模块是否发送消息

如果搜到消息，将消息转换成按键值，之后在进行对应按键按下的处理

if(Serial_GetRxFlag())
{
    Key_Num = Serial_GetRxData();
}

1.4 扫描按键

根据按键设置对应的键值，之后进行对应按键按下的处理

Key_Num = Key_GetNum(); //扫描按键

1.5 检测是否超出电子称的最大重量

代码示例：

if(HX711_ReadCount()>Weight_Max) //超过设定的最大重量
{
    //显示超重界面

    OLED_Clear();

    OLED_ShowF16x16(1,7,26);//警告

    OLED_ShowF16x16(1,9,27);


    OLED_ShowF16x16(2,3,28);//超出最大重量

    OLED_ShowF16x16(2,5,29);

    OLED_ShowF16x16(2,7,30);

    OLED_ShowF16x16(2,9,31);

    OLED_ShowF16x16(2,11,32);

    OLED_ShowF16x16(2,13,33);


    OLED_ShowF16x16(4,1,34);//请按下返回键返回

    OLED_ShowF16x16(4,3,35);

    OLED_ShowF16x16(4,5,36);

    OLED_ShowF16x16(4,7,37);

    OLED_ShowF16x16(4,9,38);

    OLED_ShowF16x16(4,11,39);

    OLED_ShowF16x16(4,13,37);

    OLED_ShowF16x16(4,15,38);

    while(Key_GetNum()!='4');

    OLED_Clear();

    Interface_Init();//接口初始化(屏幕初始化，显示对应内容)
}

//如果超过最大重量，显示提醒界面，等待按下返回键回到正常界面

1.6 刷新重量，并时刻根据商品类型刷新价格来显示在oled上

代码示例：

Weight = HX711_Get_Weight(); //称重

Show_Weight(); //显示重量

Price = Commdoity_Price[Commodity_Num]*Weight;

lprice = (uint32_t)Price;

OLED_ShowNum(4,6,lprice,4);

1.7 根据按下的键值或者蓝牙模块发来的命令，进行对应事件的处理

代码示例：

if(Key_Num == '1') //去皮
{

    Key_Num = 0;

    JQ8900_Play(2);

    HX711_SetTareWeight();

    Show_States(1); //显示 状态 去皮

    Delay_s(1);

    Show_States(0); //显示 状态 称重

}
else if(Key_Num == '2') //切换商品
{

    Key_Num = 0;

    JQ8900_Play(1);

    (Commodity_Num == CNUM-1)?(Commodity_Num = 0):(Commodity_Num++);

    Show_Commodity(Commodity_Num);

}
else if((Key_Num >= 'a') && (Key_Num <= 'f')) //蓝牙直接切换到某商品

{

    Commodity_Num = Key_Num - 'a';

    Show_Commodity(Commodity_Num);

}
else if(Key_Num == '3') //打印账单

{

    JQ8900_Play(3);

    Key_Num = 0;

    Buzzer_ON();

    Delay_ms(500);

    Buzzer_OFF();

    Serial_SendCommodity(Commodity_Num);

    Serial_SendString("0.");

    Serial_SendNumber(Commdoity_Price[Commodity_Num]*100,2);

    Serial_SendString("yuan/gram\n");


    Serial_SendString("Bying ");

    Serial_SendNumber(Weight,4);

    Serial_SendString("gram and costing ");

    Serial_SendNumber(lprice,3);

    Serial_SendByte('.');

    Serial_SendNumber(rprice,2);

    Serial_SendString("yuan\n");
}

2. 源码示例

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "Key.h"
#include "Buzzer.h"
#include "OLED.h"
#include "Serial.h"
#include "HX711.h"
#include "JQ8900.h"

#define Weight_Max 1000   //最大称重质量为5kg，这里不取到满，留一点缓冲
#define CNUM 6		//商品个数

uint8_t Key_Num, Commodity_Num;			//键码
uint32_t Weight;	//皮重，重量
float Price;			//多少钱一克，价格
float Commdoity_Price[CNUM] = {0.1, 0.2, 0.3, 0.4, 0.5, 0.6};	//对应每种商品单价
uint32_t Weight_last;//去皮之前的重量

void Show_States(uint8_t num);
void Interface_Init(void);
void Show_Commodity(uint8_t num);
void Show_Weight(void);
void Serial_SendCommodity(uint8_t num);

int main(void)
{
	uint32_t lprice=0, rprice;

	Key_Init();//按键初始化
	Buzzer_Init();//蜂鸣器初始化
	OLED_Init();//oled初始化
	Serial_Init();//蓝牙串口初始化
	HX711_Init();//HX711初始化
	Interface_Init();//接口初始化(屏幕初始化，显示对应内容)
	JQ8900_Init();//语音模块初始化

	HX711_SetTareWeight();//开机默认去皮一次
	JQ8900_SetVolume(25);//设置音量为15
	while (1)
	{
		if(Serial_GetRxFlag())
		{
			Key_Num = Serial_GetRxData();
		}
		else
		{
			Key_Num = Key_GetNum();			//扫描按键
		}
		if(HX711_Get_Weight()>Weight_Max-Weight_last) //超过设定的最大重量
		{
			//显示超重界面
			OLED_Clear();
			OLED_ShowF16x16(1,7,26);//警告
			OLED_ShowF16x16(1,9,27);

			OLED_ShowF16x16(2,3,28);//超出最大重量
			OLED_ShowF16x16(2,5,29);
			OLED_ShowF16x16(2,7,30);
			OLED_ShowF16x16(2,9,31);
			OLED_ShowF16x16(2,11,32);
			OLED_ShowF16x16(2,13,33);

			OLED_ShowF16x16(4,1,34);//请按下返回键返回
			OLED_ShowF16x16(4,3,35);
			OLED_ShowF16x16(4,5,36);
			OLED_ShowF16x16(4,7,37);
			OLED_ShowF16x16(4,9,38);
			OLED_ShowF16x16(4,11,39);
			OLED_ShowF16x16(4,13,37);
			OLED_ShowF16x16(4,15,38);

			while(Key_GetNum()!='4');
			OLED_Clear();
			Interface_Init();//接口初始化(屏幕初始化，显示对应内容)

		}

		Weight = HX711_Get_Weight();	//称重
		Show_Weight();					//显示重量

		Price = Commdoity_Price[Commodity_Num]*Weight;
		lprice = (uint32_t)Price;
		OLED_ShowNum(4,6,lprice,4);

		if(Key_Num == '1')	//去皮
		{
			Key_Num = 0;
			JQ8900_Play(1);
			Weight_last=HX711_Get_Weight();//获取此时的重量
			HX711_SetTareWeight();
			Show_States(1);		//显示 状态 去皮
			Delay_s(1);
			Show_States(0);		//显示 状态 称重

		}
		else if(Key_Num == '2')	//切换商品
		{
			Key_Num = 0;
			JQ8900_Play(2);
			(Commodity_Num == CNUM-1)?(Commodity_Num = 0):(Commodity_Num++);
			Show_Commodity(Commodity_Num);
		}
		else if((Key_Num >= 'a') && (Key_Num <= 'f'))	//蓝牙直接切换到某商品
		{
			Commodity_Num = Key_Num - 'a';
			Show_Commodity(Commodity_Num);
		}
		else if(Key_Num == '3')	//打印账单
		{
			JQ8900_Play(3);
			Key_Num = 0;
			Buzzer_ON();
			Delay_ms(500);
			Buzzer_OFF();
			Serial_SendCommodity(Commodity_Num);
			Serial_SendString("0.");
			Serial_SendNumber(Commdoity_Price[Commodity_Num]*100,2);
			Serial_SendString("yuan/gram\n");

			Serial_SendString("Bying ");
			Serial_SendNumber(Weight,4);
			Serial_SendString("gram and costing ");
			Serial_SendNumber(lprice,3);
			Serial_SendByte('.');
			Serial_SendNumber(rprice,2);
			Serial_SendString("yuan\n");

		}

		Delay_ms(50);
	}
}

void Interface_Init(void)
{
	OLED_ShowF16x16(1,1,13);	//状
	OLED_ShowF16x16(1,3,14);	//态
	OLED_ShowChar(1,5,':');
	Show_States(0);

	OLED_ShowF16x16(2,1,17);	//重
	OLED_ShowF16x16(2,3,18);	//量
	OLED_ShowChar(2,5,':');
	OLED_ShowF16x16(2,10,19);	//克

	Show_Commodity(Commodity_Num);
	OLED_ShowChar(3,5,':');
	OLED_ShowF16x16(3,10,0);	//元
	OLED_ShowChar(3,12,'/');
	OLED_ShowF16x16(3,13,19);	//克

	OLED_ShowF16x16(4,1,22);	//价
	OLED_ShowF16x16(4,3,23);	//格
	OLED_ShowChar(4,5,':');
	OLED_ShowF16x16(4,10,0);	//元
}

void Show_States(uint8_t num)
{

	switch(num){
		case 0:
			OLED_ShowF16x16(1,7,20);	//称
			OLED_ShowF16x16(1,9,17);	//重
			break;
		case 1:
			OLED_ShowF16x16(1,7,15);	//去
			OLED_ShowF16x16(1,9,16);	//皮
			break;
		case 2:
			OLED_ShowF16x16(1,7,21);	//计
			OLED_ShowF16x16(1,9,22);	//价
			break;
	}

}

void Show_Commodity(uint8_t num)
{
	uint8_t i;
	switch(num){
		case 0:
			OLED_ShowF16x16(3,1,1);	//苹
			OLED_ShowF16x16(3,3,2);	//果

			i = (uint8_t)Commdoity_Price[num];
			OLED_ShowNum(3,6,i,1);
			OLED_ShowChar(3,7,'.');
			OLED_ShowNum(3,8,(uint8_t)((Commdoity_Price[num]-i)*100),2);

			break;
		case 1:
			OLED_ShowF16x16(3,1,3);	//香
			OLED_ShowF16x16(3,3,4);	//蕉

			i = (uint8_t)Commdoity_Price[num];
			OLED_ShowNum(3,6,i,1);
			OLED_ShowChar(3,7,'.');
			OLED_ShowNum(3,8,(uint8_t)((Commdoity_Price[num]-i)*100),2);

			break;
		case 2:
			OLED_ShowF16x16(3,1,5);	//橘
			OLED_ShowF16x16(3,3,6);	//子

			i = (uint8_t)Commdoity_Price[num];
			OLED_ShowNum(3,6,i,1);
			OLED_ShowChar(3,7,'.');
			OLED_ShowNum(3,8,(uint8_t)((Commdoity_Price[num]-i)*100),2);

			break;
		case 3:
			OLED_ShowF16x16(3,1,7);	//葡
			OLED_ShowF16x16(3,3,8);	//萄

			i = (uint8_t)Commdoity_Price[num];
			OLED_ShowNum(3,6,i,1);
			OLED_ShowChar(3,7,'.');
			OLED_ShowNum(3,8,(uint8_t)((Commdoity_Price[num]-i)*100),2);

			break;
		case 4:
			OLED_ShowF16x16(3,1,9);	//菠
			OLED_ShowF16x16(3,3,10);	//萝

			i = (uint8_t)Commdoity_Price[num];
			OLED_ShowNum(3,6,i,1);
			OLED_ShowChar(3,7,'.');
			OLED_ShowNum(3,8,(uint8_t)((Commdoity_Price[num]-i)*100),2);

			break;
		case 5:
			OLED_ShowF16x16(3,1,11);	//西
			OLED_ShowF16x16(3,3,12);	//瓜

			i = (uint8_t)Commdoity_Price[num];
			OLED_ShowNum(3,6,i,1);
			OLED_ShowChar(3,7,'.');
			OLED_ShowNum(3,8,(uint8_t)((Commdoity_Price[num]-i)*100),2);

			break;
	}

}

void Show_Weight(void)
{
	OLED_ShowNum(2,6,Weight,4);
}

void Serial_SendCommodity(uint8_t num)
{
	switch(num){
		case 0:
			Serial_SendString("apple ");
			break;
		case 1:
			Serial_SendString("banana ");
			break;
		case 2:
			Serial_SendString("orange ");
			break;
		case 3:
			Serial_SendString("grape ");
			break;
		case 4:
			Serial_SendString("pineapple ");
			break;
		case 5:
			Serial_SendString("watermelon ");
			break;
	}
}

基于STM32设计的数字电子秤
12-29 1万+
当前项目是采用采用STM32+称重模块+OLED实现了简单的电子秤项目，称重模块上采用24位的ADC芯片，精度较高。实现了称重，校准、去皮等功能。
基于stm32的电子秤设计
11-02
使用了半桥式称重传感器以及数字(A/D)转换器芯片HX711作为主要元件，通过C语言编写程序，配合STM32开发板，以及串口调试程序完成一个简易的小量程电子秤系统。
基于单片机的电子秤设计
最新发布
qq_1076315463的博客
02-19 754
液晶显示模块是一种常用的显示设备，它的工作速度很慢，不能跟上CPU的速度，所以在对单片机送显示数据之前必需要确认显示模块是否处于空闲状态，液晶显示器的闲忙状态用忙标志位来表示，低电平，表示闲，可以执行操作。精确的电子秤在日常生活中既可以称出去皮后的重量，也可以存储基本产品的单价，只要拥有一样商品的单价，秤就会迅速计算出价格，而且最终也会对所有物品进行合计，并且计算出来的结果非常正确。单片机上电后，开始初始化，初始化单片机中每个模块的设置以及A/D转换器的功能设置，初始化后运行主程序[17]。
基于STM32的电子秤制作
a666266777的博客
12-09 3511
如果需要准确的输出数据速率，可将外部 输入时钟通过一个 20pF 的隔直电容连接到 XI 管脚上，或将晶振连接到 XI 和 XO 管脚上。这 种情况下，芯片内的时钟振荡器电路会自动关闭，晶振时钟或外部输入时钟电路被采用。当数据输出管脚 DOUT 为高电平时，表明 A/D 转换器还未准备好输出数据，此时串口时 钟输入信号 PD_SCK 应为低电平。其中第一个时钟脉冲 的上升沿 将读出输出 24 位数据的最高位 （MSB），直至第 24 个时钟脉冲完成，24 位输 出数据从最高位至最低位逐位输出完成。
物联网毕设 -- 体脂监测（200kg称重+蓝牙+STM32）
herui的博客
01-27 548
前言该项目是一个基于硬件端与APP端的智能称重系统。硬件端通过OLED显示当前界面数据，实现计价功能，使用按键进行功能选择，使用hx711模块进行物体重量计算，同时通过蓝牙模块与APP进行数据通信。APP端用户可以查看当前称重的重量，查看上次称重记录，控制模块开启下一次称重计数。此外，APP还可以根据重量和身高计算BMI值，并推荐相应的食谱。整个系统实现了便捷的称重功能以及健康饮食的推荐，满足用户的需求。
基于stm32的电子秤
10-03
基于stm32单片机的电子秤，OLED显示，有报警，秤量精确到g
基于stm32的智能电子称（开源）
m0_74676415的博客
11-06 2217
HX711模块，JQ8900语音模块，HC-05蓝牙模块
基于STM32设计的数字电子秤工程源码.zip
12-15
这是基于STM32设计的数字电子秤工程源码。 MCU采用STM32F103ZET6，ADC分辨率是24位，支持去皮、校准、称重功能，结果由OLED显示屏显示。 具体硬件型号，在工程代码里有详细介绍，只要是STM32F1系列的代码都支持测试运行。 演示视频: https://live.csdn.net/v/182608
基于STM32单片机的电子秤
04-27
基于STM32单片机的电子秤，带12864显示屏显示重量，重量要更精确的可以自己改一下。
基于STM32单片机的电子秤程序.rar
02-26
基于STM32单片机电子秤程序源码，该代码基于HX711模块/称重传感器 24位精度AD模块 压力传感器，设计的电子秤程序，压力传感器选用：https://item.jd.com/55022480237.html，显示部分采用数码管显示
基于stm32的电子秤源代码.zip
06-02
基于stm32的电子秤源代码.zip
基于stm32制作的电子体重秤源码
08-03
本人毕业设计所做，经测试可以获得体重数据并实时显示，采用hx711作为数据采集器，stm32为处理器，lcd液晶屏显示出来
基于stm32的电子秤方案大全
01-20
什么是电子秤　　电子秤（英文名：electronic balance）是衡器的一种，是利用胡克定律或力的杠杆平衡原理测定物体质量的工具。按结构原理可分为机械秤、电子秤、机电结合秤三大类。　　电子秤主要由承重系统（如秤盘、秤体）、传力转换系统（如杠杆传力系统、传感器）和示值系统（如刻度盘、电子显示仪表）3部分组成。　　　　基于stm32的电子秤方案大全（一）　　基于STM32的多功能电子秤设计　　题目要求：　　1、基本部分：　　（1）能用键盘设置单价，称重后能同时显示重量、单价和总额；电子计价秤：称重为10.000公斤，重量误差不大于±0.1％；　　（2）具有TFT液晶屏显示，显示重量、单价、总
基于STM32的电子秤源码，全国电子设计大赛电子秤题目
12-01
2017年全国电子设计大赛电子秤题目，基于STM32的电子秤源码
基于STM32的高精度建议电子秤实现源码
07-10
基于ＳＴＭ３２的高精度建议电子秤的代码实现，其中包含了，ＨＸ７１１，１２８６４，按键，线性拟合算法等。
STM32单片机FPGA毕设电路原理论文报告基于HC08单片机的电子称重系统设计
03-14
STM32单片机FPGA毕设电路原理论文报告基于HC08单片机的电子称重系统设计本资源系百度网盘分享地址
STM32单片机FPGA毕设电路原理论文报告基于AT89C2051单片机的电子称设计
03-12
STM32单片机FPGA毕设电路原理论文报告基于AT89C2051单片机的电子称设计本资源系百度网盘分享地址
STM32单片机FPGA毕设电路原理论文报告基于单片机的超市电子计价秤的设计
03-16
本文详细介绍了一个基于STM32单片机的超市电子计价秤的设计方案，从硬件选型到软件开发，再到最终的调试优化，全面展示了项目的实施过程和技术要点。这种设计不仅可以提高超市的工作效率，还能提升顾客的购物体验，...
STM32单片机FPGA毕设电路原理论文报告基于stc89单片机的粉状物料定量称重控制器设计
03-15
### STM32单片机与FPGA在毕业设计中的应用：基于STC89单片机的粉状物料定量称重控制器设计 #### STM32单片机简介 STM32是意法半导体（STMicroelectronics）推出的一系列基于ARM Cortex-M内核的32位微控制器（MCU）...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

热爱嵌入式的小佳同学

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
