RS485，uart串口加瑞芬68协议

---

一、uart串口协议（数据传输协议）

1、简介

（1）、RS485：电器特性

半双工：有dr信号控制传输方向，dr=1发送，dr=0接收，
差分传输：用两根线的差值传送数据，抗干扰强，

（2）、传输格式

一般为 96 N 8 1
96 ：波特率一般为9600bps
N ： 无校验位
8 ：8位数据位
1 ：1位停止位

串口通信时序图：

2、代码

（1）、代码vivado备份文件夹里

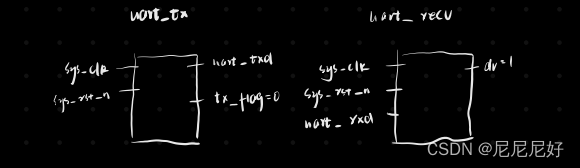

（2）、模块描述（输入输出变量整理）

二、瑞芬68协议：字节的传送接收

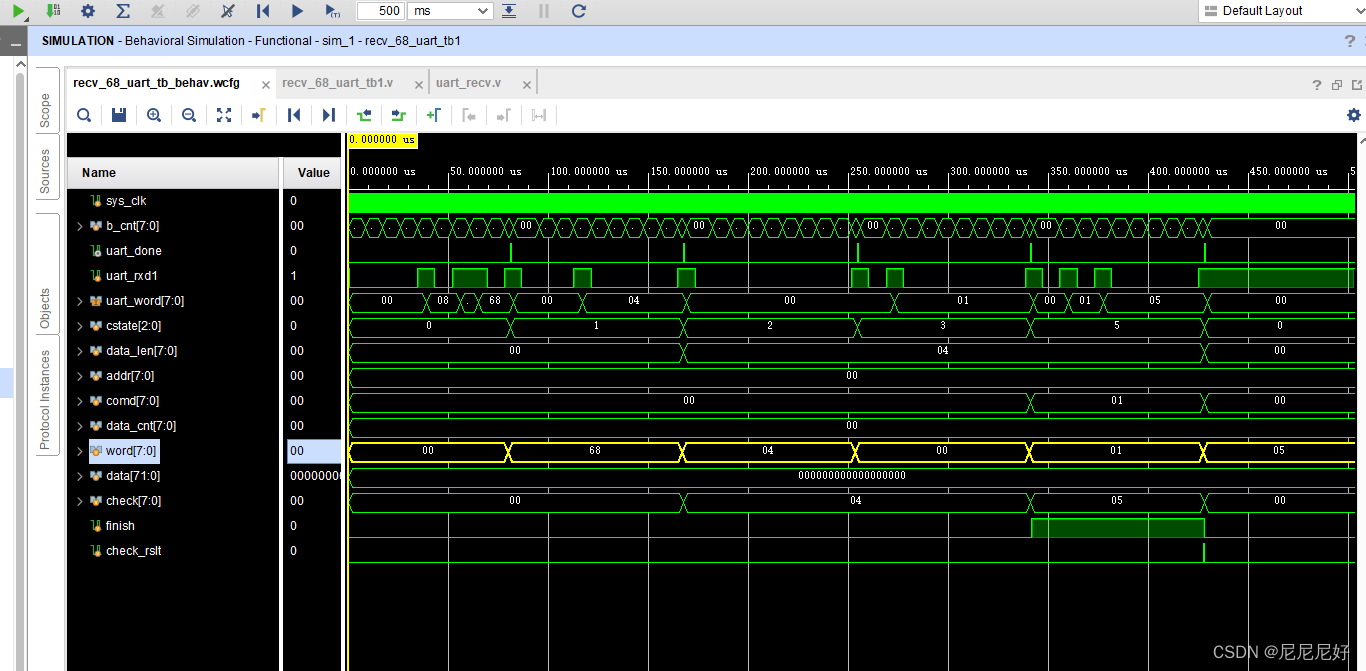

1、接收

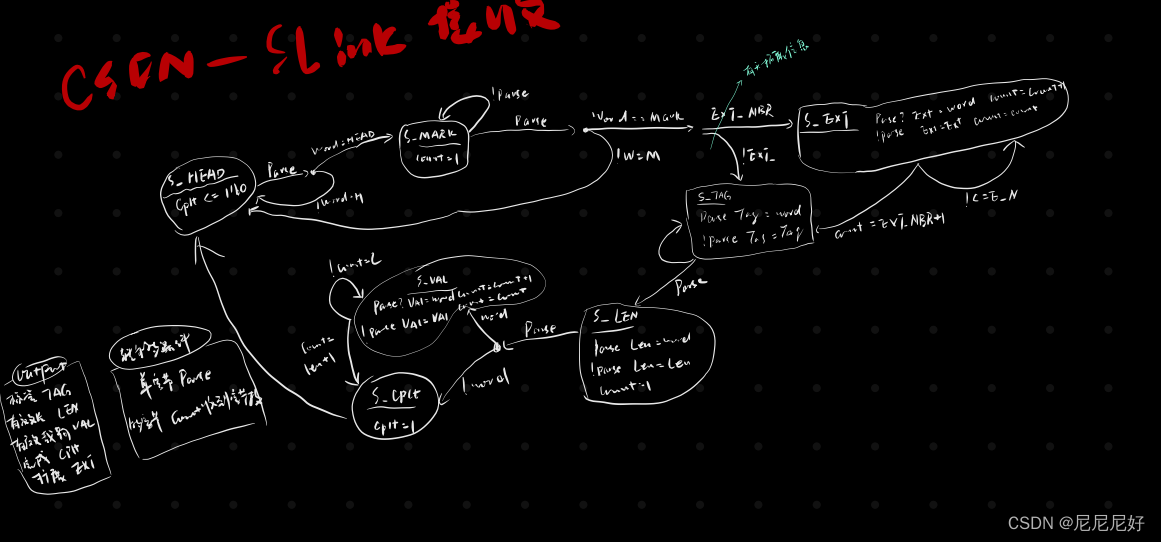

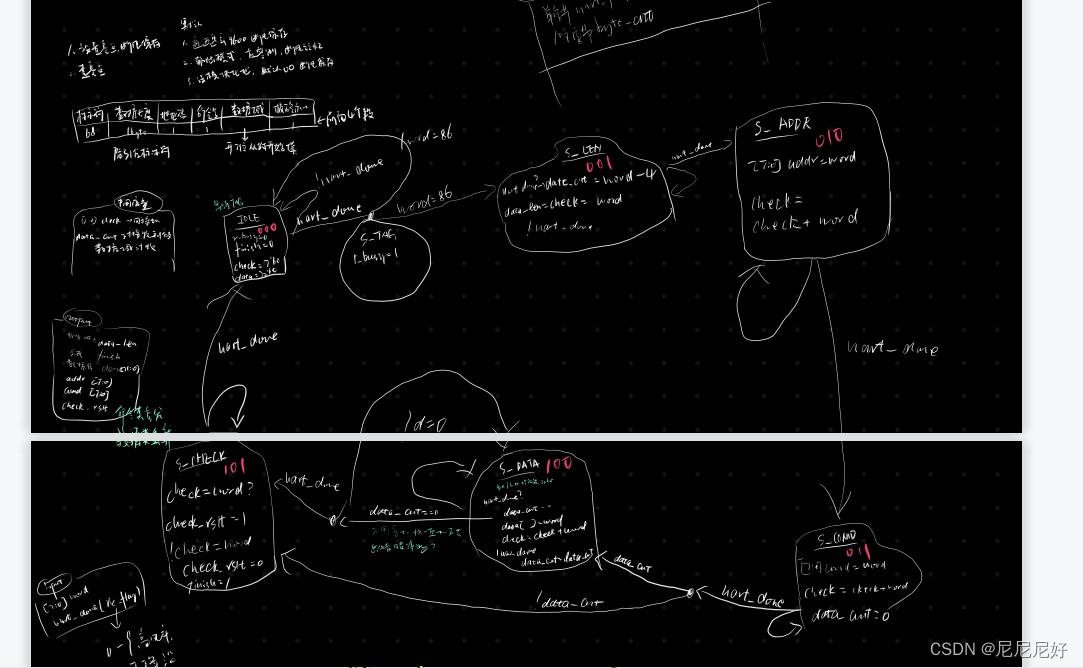

状态转换图：

2、发送

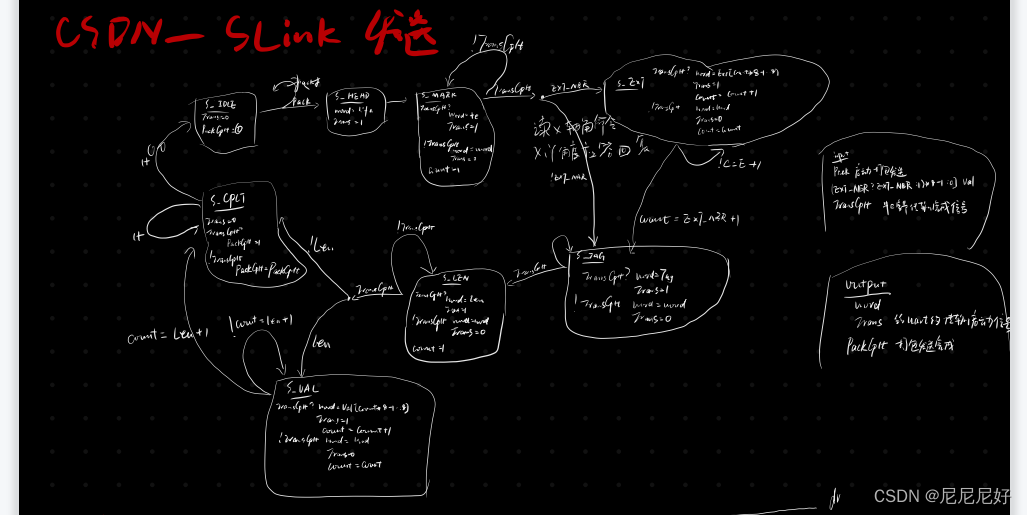

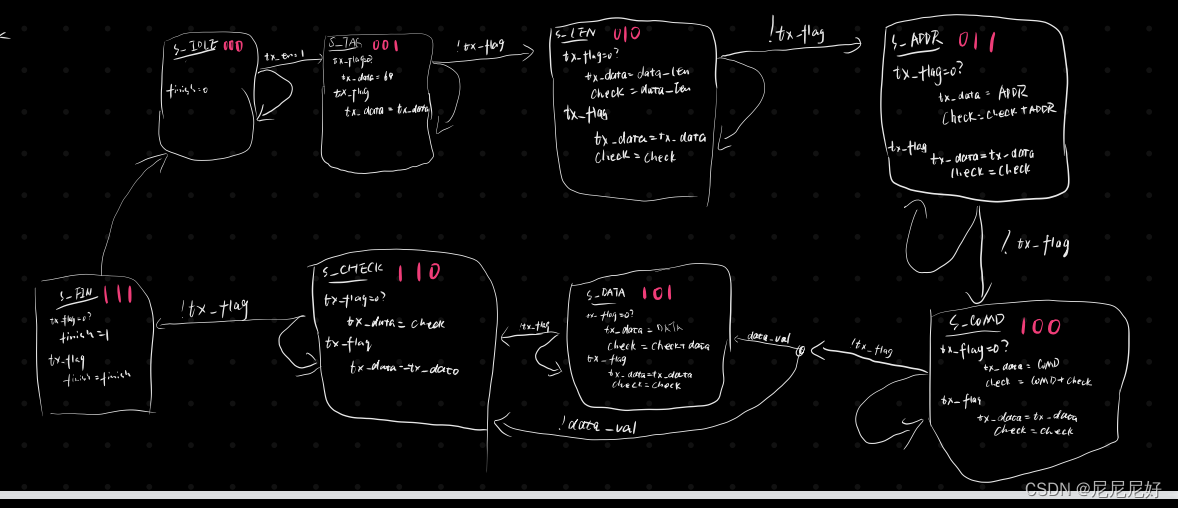

状态转化图：

3、参考博客

参考博客链接: https://blog.csdn.net/poetryTang/article/details/107671587

原博状态转换图：

三、RTL及功能描述

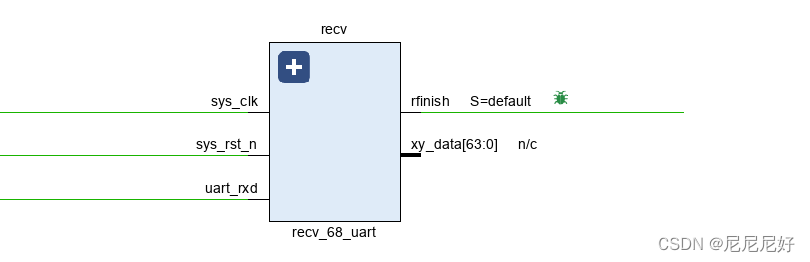

1、recv_68_uart

将68与uart的接收模块连起来

rfinish : 一帧数据接收完成，脉冲信号
xy_data[63:0] : 倾角传感的数据域，传出数据格式为{8’b0,x轴数据（3字节24bits），8’b0,y轴数据}

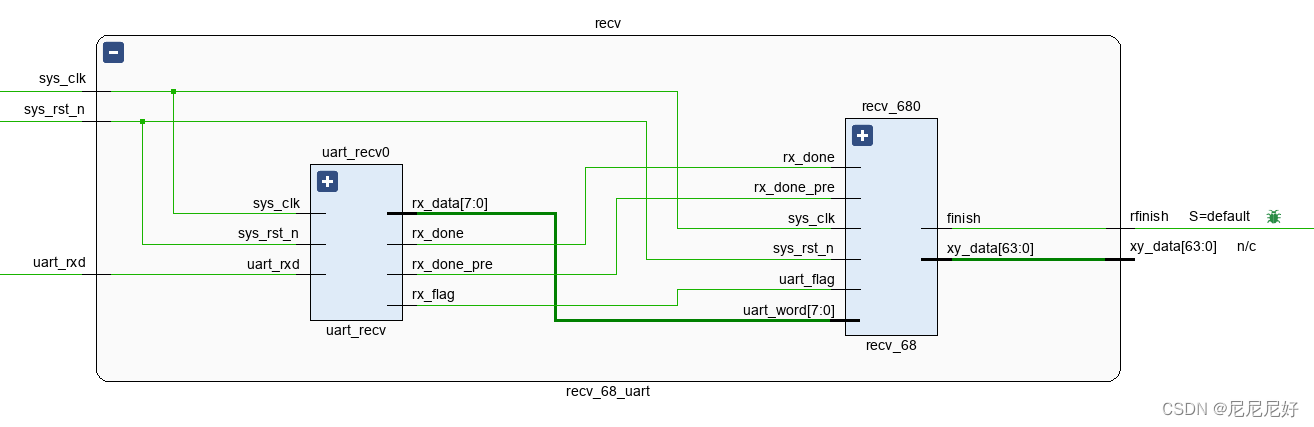

uart_recv, recv_68

uart_recv ，串口接收模块
recv_68 ，68协议接收模块

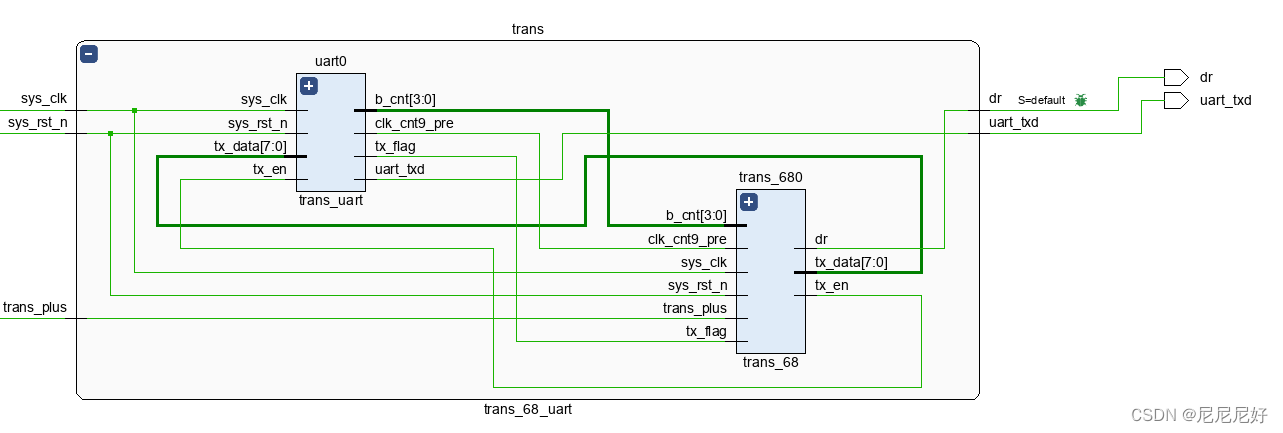

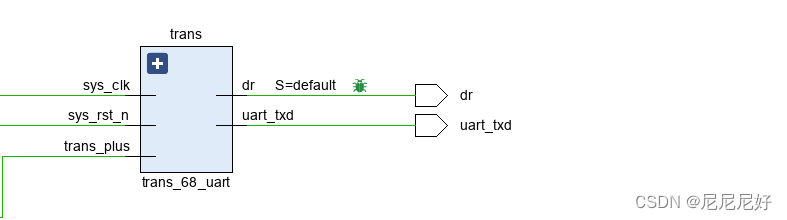

2、trans_68_uart

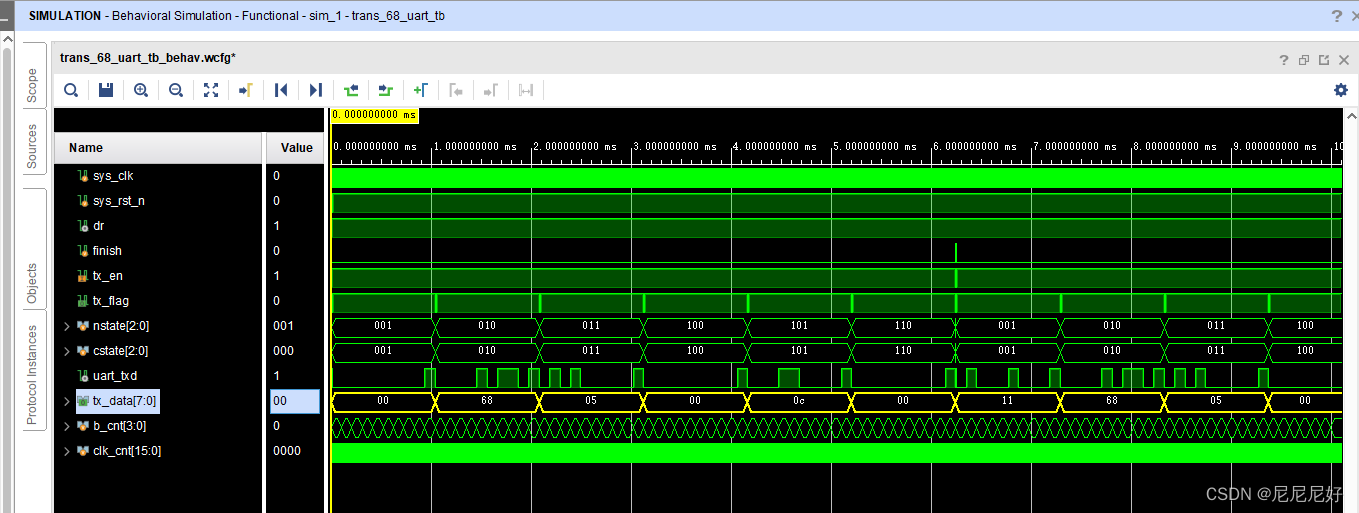

发送程序已写死，在trans_68中更改发送的命令
trans_plus :触发发送脉冲
dr ：485方向控制，发送时为1，其他时候全为0
uart_rxd :串口输出

trans_uart， trans_68

四、硬件连接
