（南京观海微电子）——LCD与射频之间干扰处理

一、概念

   1.  射频
        射频简称RF，是高频交流变化电磁波的简称。电磁波其实就是比较熟悉的概念了。依据麦克斯韦的电磁场理论：振荡的电场产生振荡的磁场，振荡的磁场产生振荡的电场。电磁场在空间内不断向外传播，形成了电磁波。下图可以大致体现体现这个过程，E代表电场，B代表磁场。在轴上同一位置的电场、磁场的相位和幅度均会随着时间发生变化。

通常情况下，射频（RF）是振荡频率在300KHz-300GHz之间的电磁波的统称，被广泛应用于雷达和无线通信。

   2.  LCD亮灭屏干扰

        LCD在灭屏时，MIPI信号、偏置IC与背光IC（PCB上）及驱动IC（LCD内）均不工作，而亮屏时，以上器件均会工作。因此，由这些器件工作所引入的干扰导致的DE-SENSE问题，统称为LCD亮灭屏问题。其直观影响表现为亮屏通话时信号不好并有可能会掉线。

    3.  寻找干扰源或路径的方法通常有两种：

（1）扫描法：通过频谱分析仪等精密仪器，让手机在信令模式下工作在受干扰的信道上，然后通过探针等设备在手机主板上扫描，通过观察频谱仪上信号强度的变化寻找干扰源所在。

（2）排除法：通过交叉验证、部分区域屏蔽、改变部分模块的工作状态来逐一排查干扰源或干扰路径所在。

    4.  在找到干扰源或其路径以后，通常有几种解决手段：

（1）. 屏蔽：通过加涂EMI材料，阻断干扰传播路径。

（2）. 滤波：利用滤波器将干扰信号过滤掉，可加在干扰源附近，也可加在干扰路径上。

（3）. 接地：较小的地环路阻抗有利于噪声回流，降低噪声耦合和辐射概率。

（4）. 频段：错开产生干扰频段及防止倍频。

二、 MIPI干扰

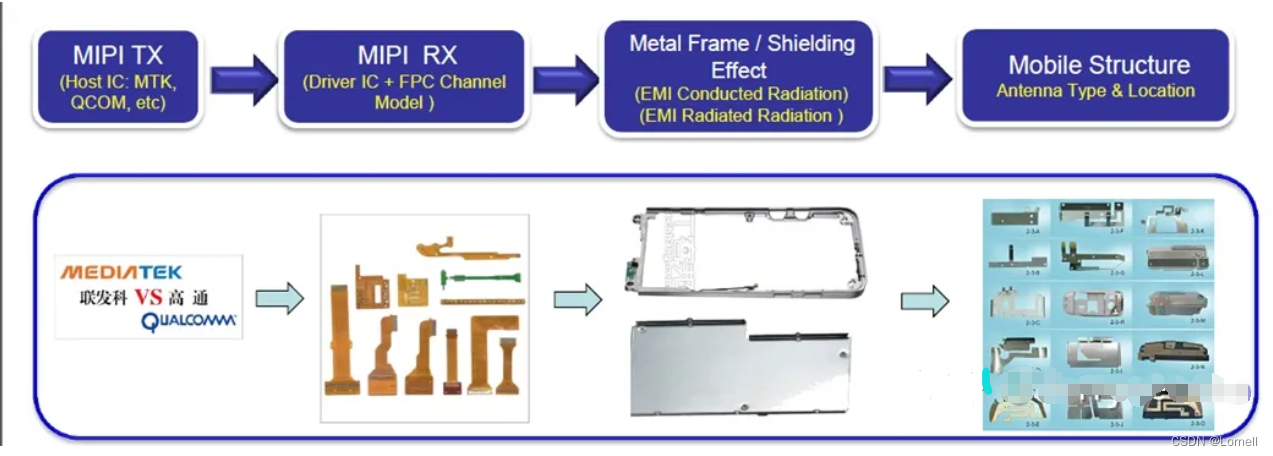

MIPI干扰的传播路径，如下图所示：

MIPI干扰可以分为两种：MIPI的时钟信号或MIPI的数据信号的倍频干扰。

        通常情况下，MIPI的数据信号的频率为MIPI时钟信号的两倍。

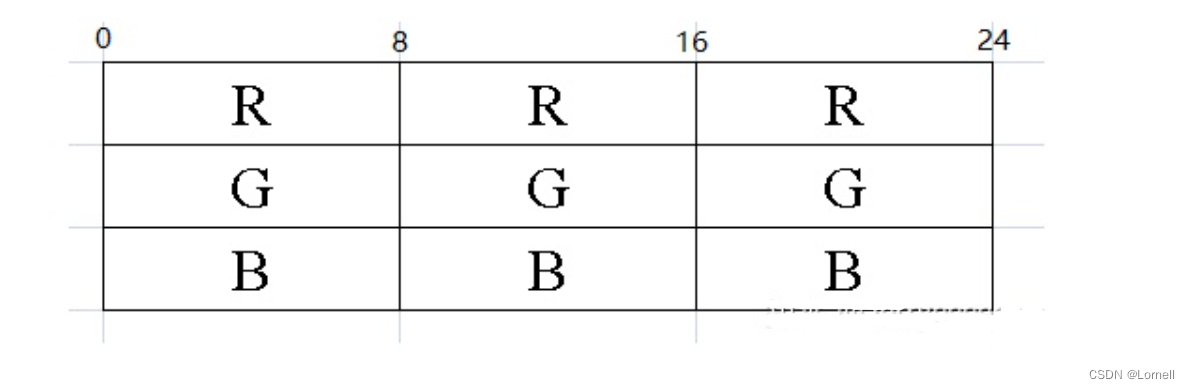

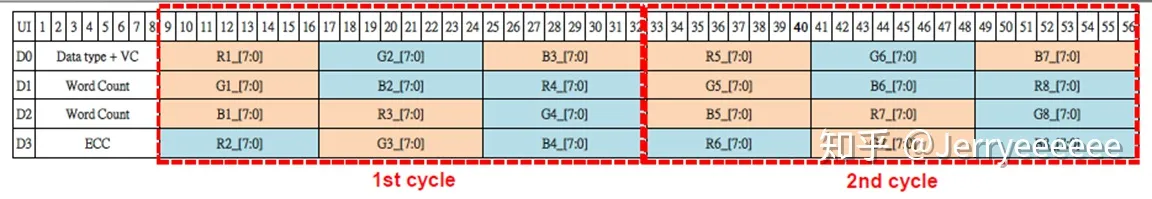

当MIPI数据线为四信号线结构时，MIPI的每一个数据包包含24位，如下图所示：

此时有：

类似的，当MIPI 数据线为三信号线结构时，其每一个数据包包含8位，此时有：

MIPI时钟与帧率换算关系：

        MIPI传输时钟频率=(屏幕分辨率宽width+hsync+hfp+hbp)*( 屏幕分辨率高height+vsync+vfp+vbp) *(bus width) * 帧率/ [(lane_num)*2]

其中，hsync (horizontal synchronization) 为行同步，hfp(horizontal front porch)和hbp(horizontal back porch)分别是行前后廊。

vsync (vertical synchronization) 为列同步，vfp(vertical front porch)和hbp(vertical back porch)分别是列前后廊。

bus width为RGB显示数据宽度，一般为24（8+8+8）。

lane_num为MIPI差分信号对数。

MIPI时钟与帧率换算关系：

MIPI传输时钟频率=(屏幕分辨率宽width+hsync+hfp+hbp)*( 屏幕分辨率高height+vsync+vfp+vbp) *(bus width) * 帧率/ [(lane_num)*2]

一帧画面需要的数据量为(单位bit)：FRAME_BIT = (屏幕分辨率宽+hsync+hfp+hbp) * (屏幕分辨率高+vsync+vfp+vbp) *(RGB显示数据宽度24)

一秒钟内需要传输的数据量为(单位bps)：FRAME_BIT * 帧率

因为mipi通讯协议中，一个CLOCK几个lane是可以同时传输数据的，因此需要除以

lane_num。

经过上述算法得到的即为MIPI数据信号频率，计算 MIPI时钟频率时，还要在此基础上再除以2。

MIPI时钟与帧率换算关系：

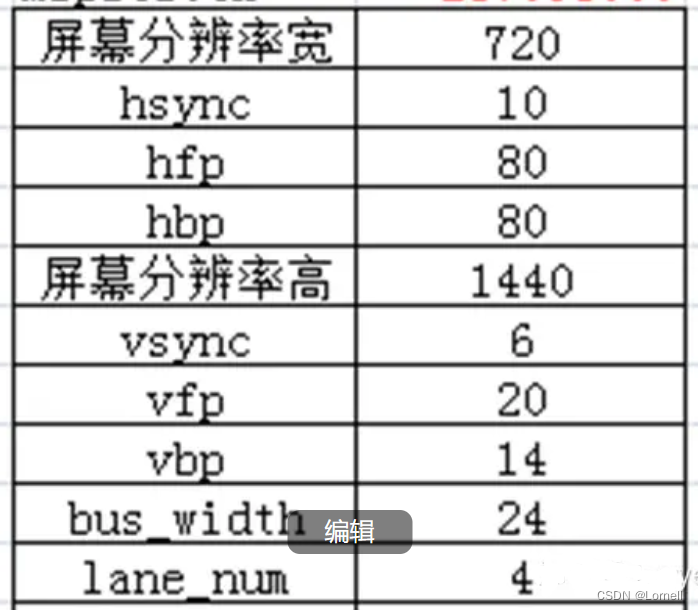

以某普通LCD为例，从软件或硬件基带工程师可获取下述规格参数：

MIPI时钟与帧率换算关系：

代入下面公式求解可知，为满足帧率不小于60的显示要求，MIPI时钟的理论极限为不小于237MHz。

MIPI传输时钟频率=(屏幕分辨率宽width+hsync+hfp+hbp)*( 屏幕分辨率高height+vsync+vfp+vbp) *(bus width) x 帧率/ [(lane_num)*2]

但是理论极限值一般要小于实际上需要的MIPI时钟，因此，需要在此基础上增加一定程度的余量。

当MIPI时钟为250MHz时，实际测得的帧率为63.2，因此在计算理论极限时，推荐选用帧率为65以规避此风险，此时计算得到的理论极限为256MHz，大于实际所需要的250MHz，为安全范围。

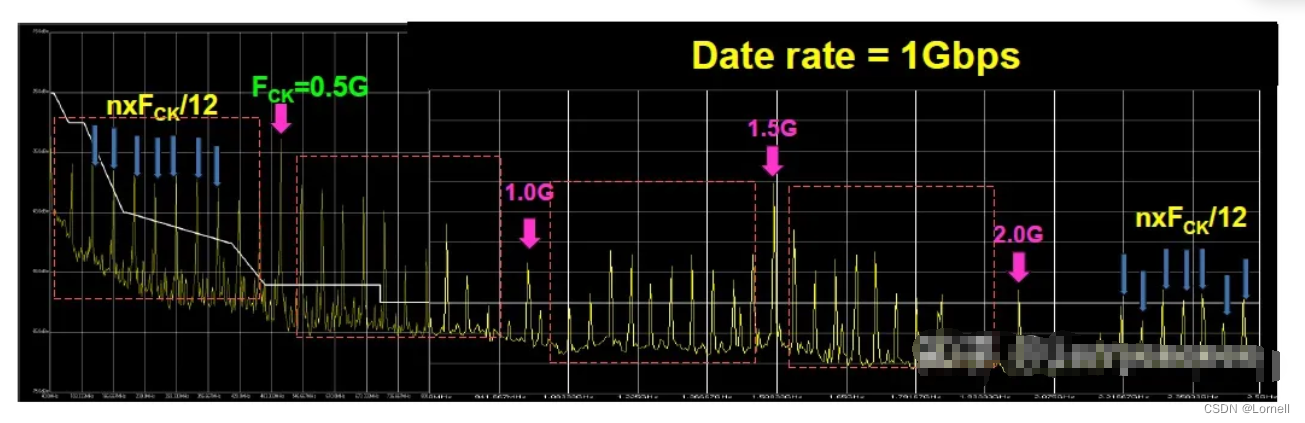

这里以MIPI数据频率为1Gbps的条件为例，给出MIPI信号的近场频谱扫描图：

针对MIPI时钟信号的倍频干扰，因其间隔较大，可以通过更改MIPI时钟的方式，将干扰移出通信频带。

以某项目 一供LCD的CH711亮屏接收问题为例：

原始MIPI时钟为205MHz 9倍频➡ 1845MHz（CH711）。

修正MIPI时钟为191MHz 9倍频➡ 1719MHz<1805MHz（CH512）。

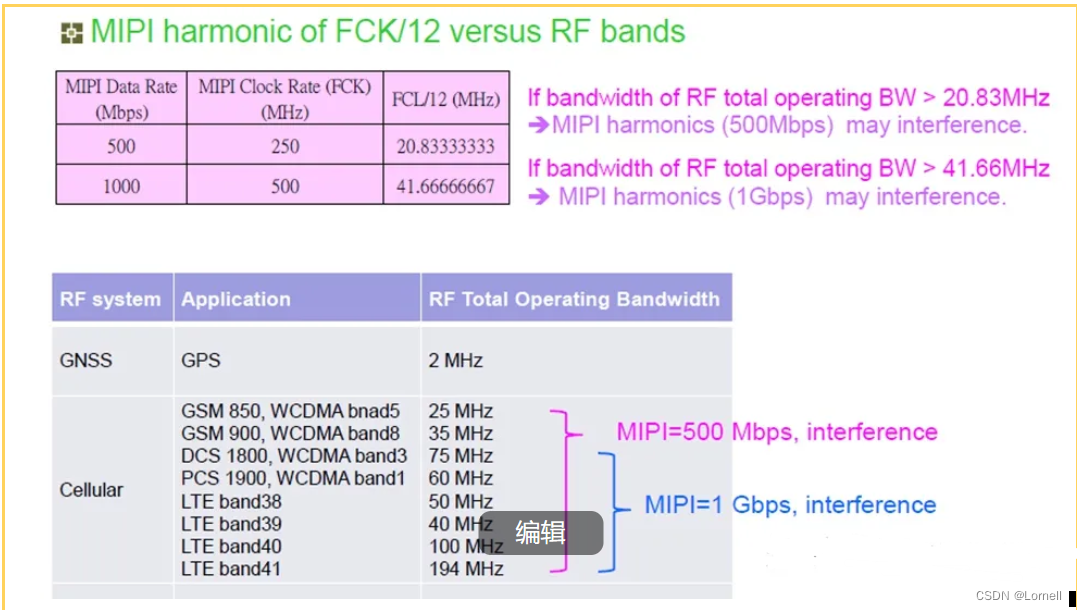

针对MIPI数据信号的倍频干扰，因其位与位之间间隔较小，几乎不可避免的会落在通信频带内。

相比信道带宽较宽的通信制式，如WCDMA与LTE，GSM更容易受到这类干扰。

在GSM系统中，通信频带较宽的DCS与PCS与低频相比更不容易避开这种干扰，因此对这种干扰也更敏感。

由于这种干扰几乎不可避免，即使亮灭屏性能满足公司标准的样机，亮屏接收相比灭屏也是较差的。

鉴于MIPI干扰几乎不可避免，在设计过程中要尽量的减小MIPI干扰辐射出来的可能性。

阻抗失配通常会产生较大的干扰，因此，在MIPI走线过程中，要尽可能保证阻抗匹配或对其潜在的失配位置进行保护：

1. 尽量保证MIPI走线的对称性。

2. 在MIPI走线的弯折区域加屏蔽层。

3. 尽可能的让MIPI走线远离天线区域。

4. 调整LCD FPC的线宽与厚度，从而使其阻抗匹配。

MIPI SSC：

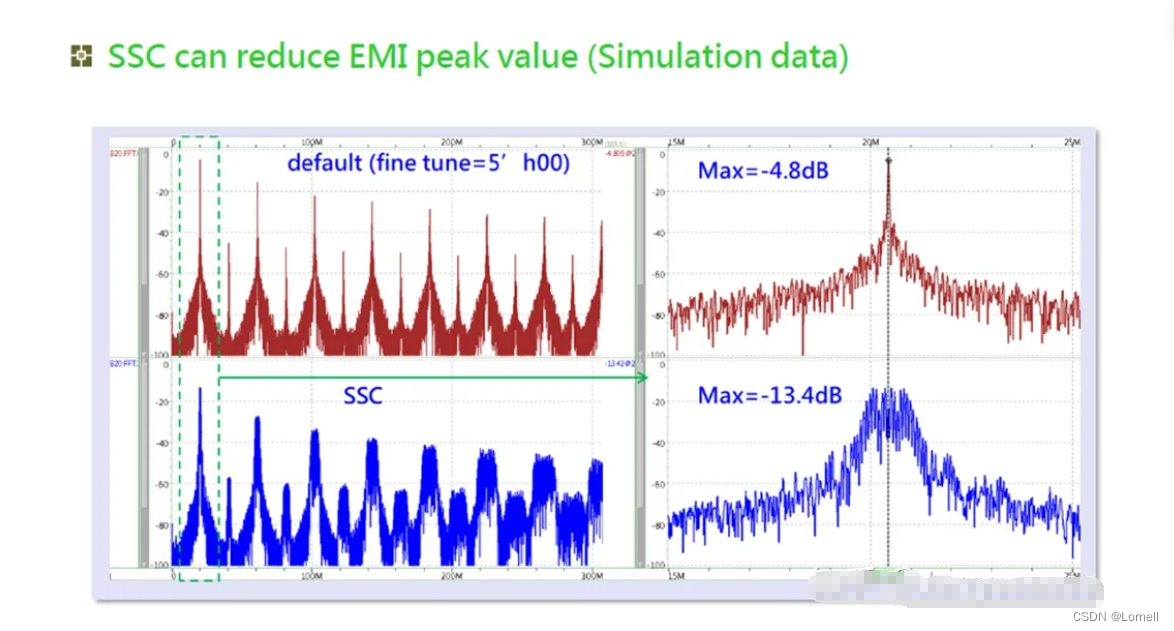

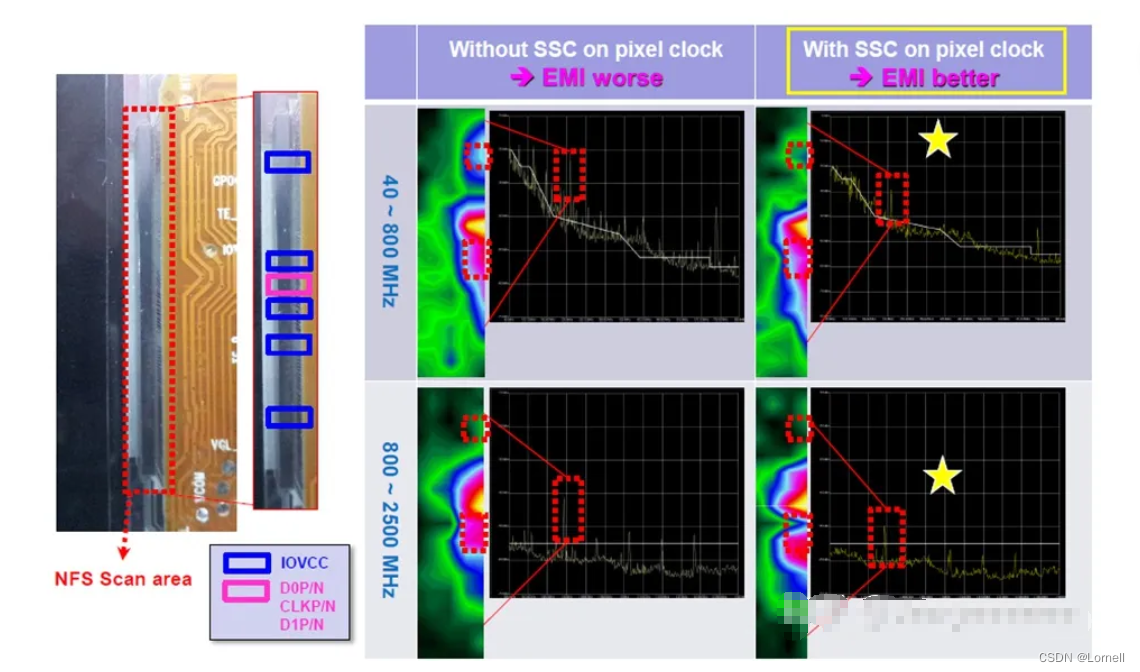

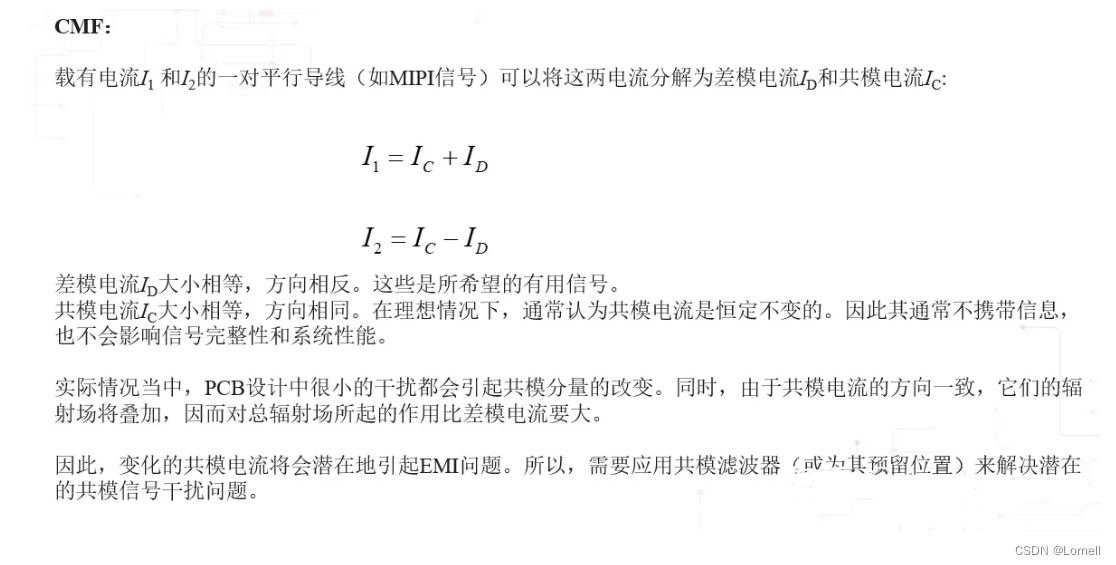

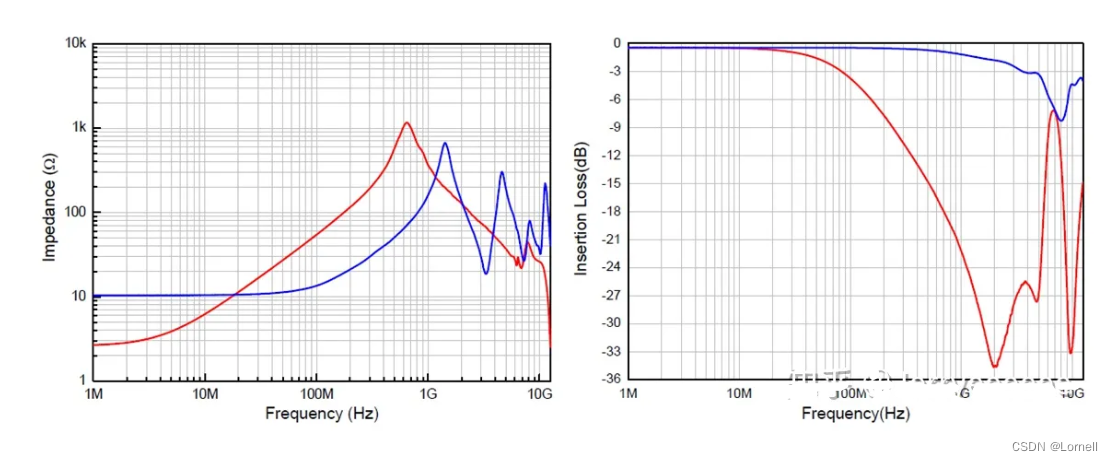

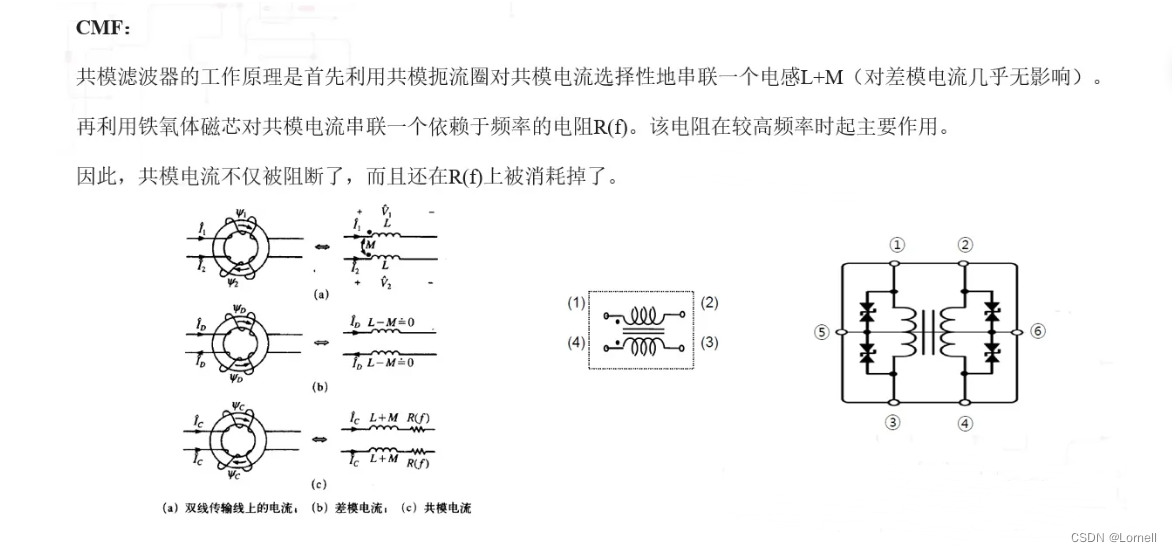

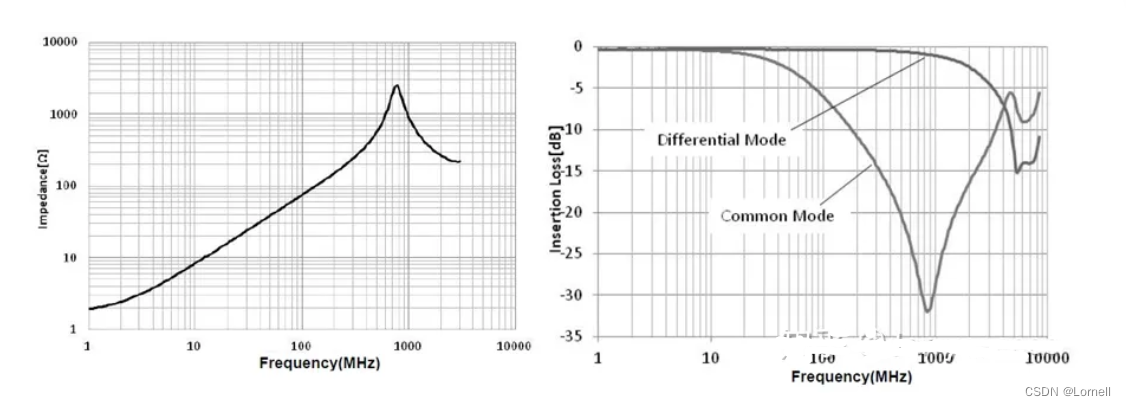

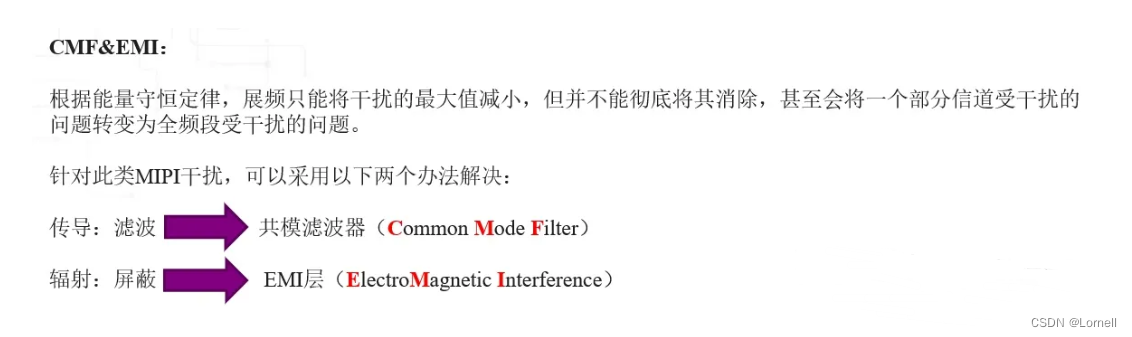

展频（Spreading Spectrum Clock）是指针对某一频率的时钟信号进行调制，从而使其每一个时谐能量单体所覆盖的区域扩展到一个更宽的带宽上。
