LCD CrossTalk 异常原因以及解决手法

一、CrossTalk的定义

1、TFT-LCD 的串扰现象：纯色背景画面上有一块其他颜色的画面，使其邻近的区域亮度发生变化，而导致画面失真。

2、串扰的特点：受人眼对亮度感知特点的影响，串扰现象在中间灰阶背景下较容易观察出来。尤其是白画面中间显示黑色方块，黑色方块周边的串扰较容易显示出来。

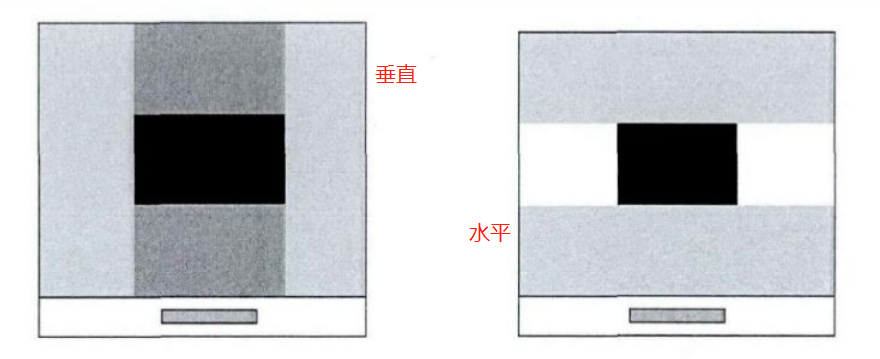

3、分类：串扰现象分为横向和纵向的，图1所示，灰阶背景、中间为黑色方块的情况下分类如下：

垂直串扰：上下区域受黑方块影响变得更暗

水平串扰：左右区域受黑方块影响变得更亮

（串扰比较容易发生在列反转、帧反转、com反转模式中；而在目前常用的点反转模式中出现较少）

二、CrossTalk的原因分析

垂直串扰，有两个主要原因：

1、Data线和Piexl电极间耦合电容过大：以TN型来说，中间黑画面电压（最终是压差哈）较大，四周白画面电压较小。当数据线和像素电极间的耦合电容过大时，中间黑色区域的高电压会带动上下两侧像素电极电压过大，从而导致上下两侧画面颜色变暗。

2、TFT漏电流过大：黑色区域的TFT为高电压打开状态，其上下的区域为低电压关闭状态，漏电流过大时，导致上下像素电极充入高电压而变暗。

解决办法：

1、增大Data和Piexl的间隔距离，减小耦合电容；降低漏电流，增大Cst

2、水平串扰，与Data和G-com的耦合电容相关或com-ITO的电阻过大。

倘若，

1、当Data与G-com的耦合电容过大时，中间黑画面的高电压引起G-com电压发生变化，导致像素无法充电到正常电位。

2、若彩膜侧的com-ITO电阻过大，电压发生变化后，无法迅速回到正常电位，也会发生串扰。

可通过降低Data和G-com的耦合电容，降低com-ITO的电阻解决
