21电赛送药小车k210识别数字（测试有效）
##前言
目前，k210在电赛选手心中的地位越来越高，毕竟性能强，并且价格相比较于openmv和树莓派会更便宜。其实刚开始是打算用openmv进行的，为此还买了最新版的openmv（openMv4 H7 Plus），因为能力有限，我也是一个小白。
一开始，使用了模板匹配，但是模板匹配很严格，远了一点，角度变了一点就会识别不出来，如果录入太多的模板，就会导致识别时间变长。
后来，使用了特征点检测，这个效果比模板匹配好一点，但是，经常3和8不分，1和7不分，并且模板匹配和特征点检测还有一个很致命的缺点，就是非常容易受背景的影响，所以最后也被我pass掉了
接着，我又用openmv跑深度学习，结果出来的效果也非常不好，来来回回取了好几次样，后面有一次，一个数字为了1000张数据，把每一个模型都跑了一边，并且还构建了好几次数据集，花费了大量的时间，但是最后也没能够达到想要的结果。
因为能力有限，没能够用openmv完成这个任务，最后我选择使用k210进行识别，中间也遇到了很多的问题，所幸最后效果还可以。
希望通过分享我在备战电赛过程中踩过的坑，能够帮助大家少走弯路
数据集的采集
我是通过k210直接采集数据，会省去很多对照片进行处理的步骤，在采集照片时一定要插SD卡，因为k210的flash有限，无法存储照片，将数据存储在 SD卡中，然后通过读卡器读出就行了。
这里我尝试了两种采集的方法，一种是通过串口，定时发送，k210这种适合用于连续拍摄，可以在短时间内收集到大量的数据集，另一种方法是通过按键进行拍照。注意：不要在k210的主函数中直接加延迟，进行定时拍照，这样会导致k210拍摄的画面不能够及时传回，画面会非常卡
（1）保存照片到SD卡的方法
在k210使用一个函数就可以完成这个任务
sensor.snapshot().save("/sd/" + str(num) + "1" + ".jpg")
在保存数据时，每次复位k210，都要将".jpg"前面的“1”换成别的数字，防止因为名字重复，将原先的数据覆盖掉
（2）使用串口进行定时拍照
这里我们接收到b’\x16’，就将一张照片保存到SD卡中。
串口的配置如下
import sensor, time, image # 导入感光元件模块 sensor 跟踪运行时间模块 time 机器视觉模块 image
import utime # 导入延时模块 utime
from fpioa_manager import fm # 从 fpioa_manager 模块中导入 引脚注册模块 fm
from Maix import GPIO # 从 Maix 模块中导入 模块 GPIO
import lcd # 导入 LCD 模块
from machine import UART
# 感光元件设置
sensor.reset() # 重置并初始化感光元件 默认设置为 摄像头频率 24M 不开启双缓冲模式
#sensor.reset(freq=24000000, dual_buff=True) # 设置摄像头频率 24M 开启双缓冲模式 会提高帧率 但内存占用增加
sensor.set_pixformat(sensor.RGB565) # 设置图像格式为 RGB565 (彩色) 除此之外 还可设置格式为 GRAYSCALE 或者 YUV422
sensor.set_framesize(sensor.QVGA) # 设置图像大小为 QVGA (320 x 240) 像素个数 76800 K210最大支持格式为 VGA
sensor.set_auto_exposure(0) # 关闭自动曝光
#sensor.set_auto_exposure(0, exposure=120000) # 设置手动曝光 曝光时间 120000 us
#sensor.set_auto_gain(0) # 关闭画面增益
sensor.set_auto_gain(0, gain_db = 16) # 设置画面增益 16 dB 影响实时画面亮度
sensor.set_auto_whitebal(0) # 关闭RGB自动增益（白平衡）
#sensor.set_auto_whitebal(0, rgb_gain_db = (0,0,0)) # 设置RGB增益 0 0 0 dB 影响画面色彩呈现效果 在 K210 上无法调节增益 初步判定是感光元件 ov2640 无法支持
#sensor.set_contrast(0) # 设置对比度 0 这个参数无法读取 且调这个参数对画面似乎不会产生影响 暂时注释
#sensor.set_brightness(0) # 设置亮度 0 这个参数无法读取 且调这个参数对画面似乎不会产生影响 暂时注释
#sensor.set_saturation(0) # 设置饱和度 0 这个参数无法读取 且调这个参数对画面似乎不会产生影响 暂时注释
#sensor.set_vflip(1) # 打开垂直翻转 如果是 01Studio 的 K210 不开启会导致画面方向与运动方向相反
#sensor.set_hmirror(1) # 打开水平镜像 如果是 01Studio 的 K210 不开启会导致画面方向与运动方向相反
sensor.set_windowing((224,224)) # 设置图像大小为 224 224
sensor.skip_frames(time = 2000)
lcd.init(freq=15000000)
#__________________________________________________________________
from board import board_info
fm.register(24, fm.fpioa.UART1_TX, force=True)
fm.register(25, fm.fpioa.UART1_RX, force=True)
uart_A = UART(UART.UART1, 115200, 8, 0, 0, timeout=1000, read_buf_len=4096)
#__________________________________________________________________
#sensor.snapshot().save("/sd/img/000"+str(key.img_cnt)+".jpg")
num = 0
while(1):
img = sensor.snapshot()
lcd.display(img)
n = uart_A.read()
if(n != None):
print(n)
if(n == b'\x16'):
img.save("/sd/7/" + str(num) + "1" + ".jpg")
print(num)
num = num + 1

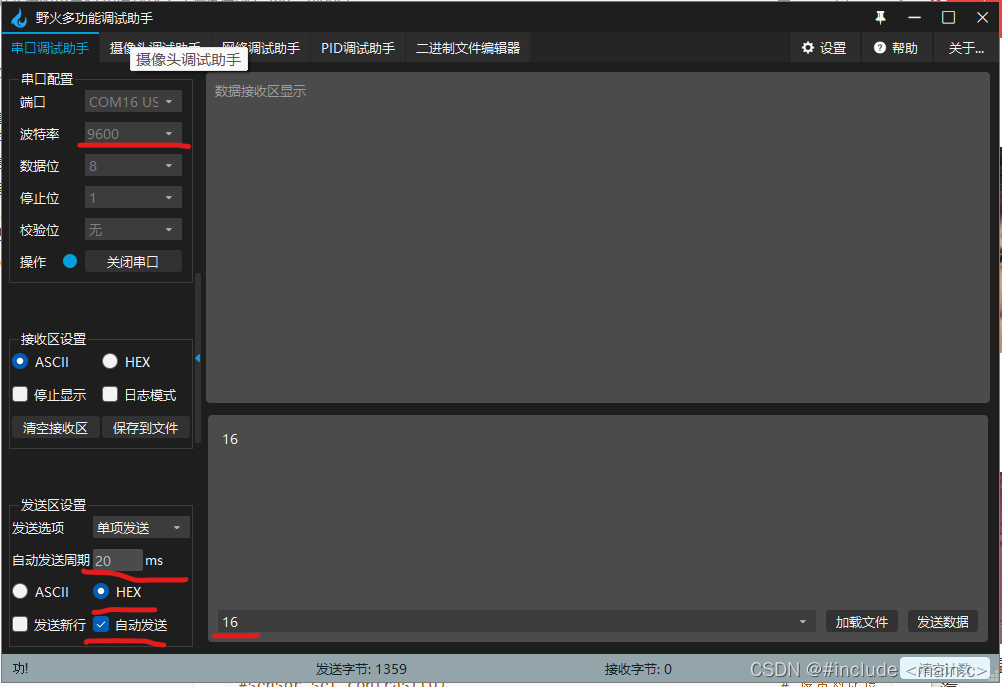

然后我们通过野火的串口助手，实现定时发送，进行拍照
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-0gyD06vg-1692262154335)(21电赛送药小车k210识别数字（测试有效）.
这里的波特率要与k210配置为一样的，通过改变发送周期，然后来改变拍照的周期。
（3）使用按键进行拍照
这个方法是我觉得最好的，可以等图像稳定了在进行取样。
这个代码我也是借鉴了一位大佬的文章，非常推荐大家去看看原文
#__________________________________________________________________
# 导入模块
import sensor, time, image # 导入感光元件模块 sensor 跟踪运行时间模块 time 机器视觉模块 image
import utime # 导入延时模块 utime
from fpioa_manager import fm # 从 fpioa_manager 模块中导入 引脚注册模块 fm
from Maix import GPIO # 从 Maix 模块中导入 模块 GPIO
import lcd # 导入 LCD 模块
#__________________________________________________________________
# 感光元件设置
sensor.reset() # 重置并初始化感光元件 默认设置为 摄像头频率 24M 不开启双缓冲模式
#sensor.reset(freq=24000000, dual_buff=True) # 设置摄像头频率 24M 开启双缓冲模式 会提高帧率 但内存占用增加
sensor.set_pixformat(sensor.RGB565) # 设置图像格式为 RGB565 (彩色) 除此之外 还可设置格式为 GRAYSCALE 或者 YUV422
sensor.set_framesize(sensor.QVGA) # 设置图像大小为 QVGA (320 x 240) 像素个数 76800 K210最大支持格式为 VGA
sensor.set_auto_exposure(0) # 关闭自动曝光
#sensor.set_auto_exposure(0, exposure=120000) # 设置手动曝光 曝光时间 120000 us
#sensor.set_auto_gain(0) # 关闭画面增益
sensor.set_auto_gain(0, gain_db = 16) # 设置画面增益 16 dB 影响实时画面亮度
sensor.set_auto_whitebal(0) # 关闭RGB自动增益（白平衡）
#sensor.set_auto_whitebal(0, rgb_gain_db = (0,0,0)) # 设置RGB增益 0 0 0 dB 影响画面色彩呈现效果 在 K210 上无法调节增益 初步判定是感光元件 ov2640 无法支持
#sensor.set_contrast(0) # 设置对比度 0 这个参数无法读取 且调这个参数对画面似乎不会产生影响 暂时注释
#sensor.set_brightness(0) # 设置亮度 0 这个参数无法读取 且调这个参数对画面似乎不会产生影响 暂时注释
#sensor.set_saturation(0) # 设置饱和度 0 这个参数无法读取 且调这个参数对画面似乎不会产生影响 暂时注释
#sensor.set_vflip(1) # 打开垂直翻转 如果是 01Studio 的 K210 不开启会导致画面方向与运动方向相反
#sensor.set_hmirror(1) # 打开水平镜像 如果是 01Studio 的 K210 不开启会导致画面方向与运动方向相反
sensor.set_windowing((224,224)) # 设置图像大小为 224 224
sensor.skip_frames(time = 2000) # 延时跳过2s 等待感光元件稳定
#__________________________________________________________________
# 创建时钟对象
clock = time.clock() # 创建时钟对象 clock
#__________________________________________________________________
# LED的使用
# 注册 LED 引脚
fm.register(14, fm.fpioa.GPIO2, force = True) # 配置 14 脚为 LED_R 强制注册
fm.register(13, fm.fpioa.GPIO1, force = True) # 配置 13 脚为 LED_G 强制注册
fm.register(12, fm.fpioa.GPIO0, force = True) # 配置 12 脚为 LED_B 强制注册
# 创建 LED 对象
LED_R = GPIO(GPIO.GPIO2, GPIO.OUT) # 创建 LED_R 对象
LED_G = GPIO(GPIO.GPIO1, GPIO.OUT) # 创建 LED_G 对象
LED_B = GPIO(GPIO.GPIO0, GPIO.OUT) # 创建 LED_B 对象
# LED控制函数
def LED_Control(led_flag): # LED控制函数 根据传入 led_flag 点亮对应的灯 需要注意的是 0为点亮 1为熄灭
if led_flag == 0: # 传入参数为 0 所有灯打开
LED_R.value(0)
LED_G.value(0)
LED_B.value(0)
elif led_flag == 1: # 传入参数为 1 所有灯关闭
LED_R.value(1)
LED_G.value(1)
LED_B.value(1)
elif led_flag == 2: # 传入参数为 2 红灯常亮
LED_R.value(0)
LED_G.value(1)
LED_B.value(1)
elif led_flag == 3: # 传入参数为 3 绿灯常亮
LED_R.value(1)
LED_G.value(0)
LED_B.value(1)
elif led_flag == 4: # 传入参数为 4 蓝灯常亮
LED_R.value(1)
LED_G.value(1)
LED_B.value(0)
else: # 其他情况 紫灯
LED_R.value(0)
LED_G.value(1)
LED_B.value(0)
#__________________________________________________________________
# 按键的使用
# 定义按键控制类
class Key_Control(): # 定义按键控制类
cnt = 0 # 按键计数值
cs = 0 # 按键模式选择标志位
csmax = 0 # 按键模式上限
csflag = 0 # 按键模式切换标志位
cinput = 0 # 按键输入值保存位
control = 0 # 按键确认及发送控制标志位
img_cnt = 0 # 照片计数值
# 实例化按键类
key = Key_Control() # 实例化按键控制类 Key_Control() 为 key
key.csmax = 3 # 按键模式上限为 3 即最多有 4 个模式 (0, 1, 2, 3)
# 注册按键引脚
fm.register(16, fm.fpioa.GPIOHS0, force = True) # 配置 16 脚为 KEY0 使用高速 GPIO 口 强制注册
# 创建按键对象
KEY0 = GPIO(GPIO.GPIOHS0, GPIO.IN, GPIO.PULL_UP) # 创建按键对象 KEY0
# 中断回调函数 KEY0 控制按键模式选择
def Key0_Switch(KEY0):
utime.sleep_ms(10) # 延时 10ms 消除按键抖动
if KEY0.value() == 0: # 确认 按键0 按下
key.csflag = 1 # 标记按键模式切换
if key.cs < key.csmax: # 若当前按键模式值小于按键模式选择上限值
key.cs = key.cs + 1 # 控制按键模式选择 自增
else: # 若达到上限 则重新从 0 开始
key.cs = 0
Get_Image(key) # 触发中断的时候拍摄一张照片
# 开启中断 下降沿触发
KEY0.irq(Key0_Switch, GPIO.IRQ_FALLING) # 开启 按键0 外部中断 下降沿触发
#__________________________________________________________________
# 获取照片函数
def Get_Image(key):
# 拍摄一张照片 保存到 SD卡 的 img 目录下 名字为 000 + key.img_cnt.jpg 如 0001.jpg
if key.img_cnt < 10:
sensor.snapshot().save("/sd/img/000"+str(key.img_cnt)+".jpg")
elif key.img_cnt < 100:
sensor.snapshot().save("/sd/img/00"+str(key.img_cnt)+".jpg")
elif key.img_cnt < 1000:
sensor.snapshot().save("/sd/img/0"+str(key.img_cnt)+".jpg")
elif key.img_cnt < 10000:
sensor.snapshot().save("/sd/img/"+str(key.img_cnt)+".jpg")
key.img_cnt = key.img_cnt + 1 # 计数值自增
#__________________________________________________________________
# LCD
# LCD 初始化
lcd.init() # lcd初始化
# LCD 打印照片张数
def LCD_Show():
lcd.draw_string(0, 0, "img_cnt: "+str(key.img_cnt), lcd.BLUE, lcd.WHITE)
lcd.draw_string(0, 15, "Gain : "+str(sensor.get_gain_db()), lcd.BLUE, lcd.WHITE)
lcd.draw_string(0, 30, "RGBGain: "+str(sensor.get_rgb_gain_db()), lcd.BLUE, lcd.WHITE)
#__________________________________________________________________
# 照片起始序号设置
key.img_cnt = 0
#__________________________________________________________________
# 主函数模式选择
while(True):
clock.tick() # 跟踪运行时间
img=sensor.snapshot() # 摄像头拍摄一张图片
lcd.display(img) # LCD 显示图像
LCD_Show() # LCD 显示照片张数
LED_Control(key.cs) # 按键控制 LED 表示按键有成功按下
print(key.img_cnt)
#__________________________________________________________________
模型的训练
模型的训练操作就比较简单，主要是比较繁琐。
大家可以到网上去寻找一些MaixHub的使用教程，都非常简单，这里就不跟大家废话了。
直接给大家推荐一下大佬的文章
http://t.csdn.cn/VjXPz
就主要说一下如何提高训练模型的准确性，首先训练集对最后的效果影响是非常大的。我们可能会以为多角度，多方位的数据集会好一点，但经过我的尝试，一味的追求多元化是达不到很好的效果的。反而少量角度进行大量拍摄反而能达到比较好的效果。还有一点，数据集的采样环境，尽量与实际识别环境相同。
就以21年的为例，有几个注意点：
###提高准确率的技巧

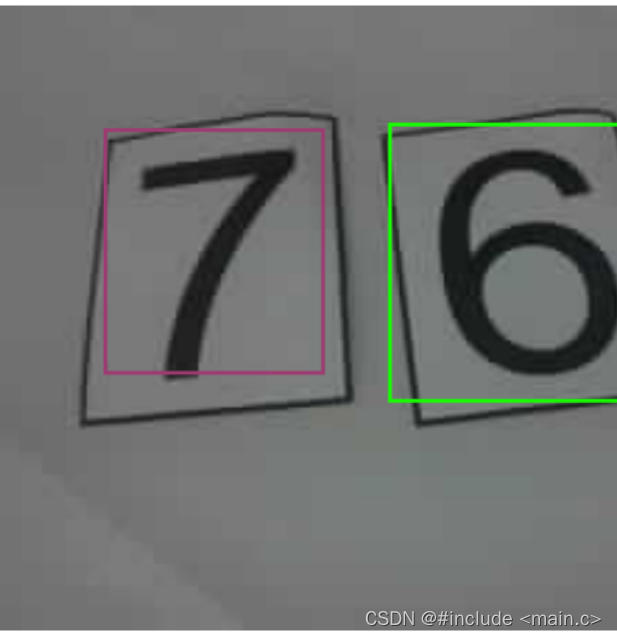

（1）因为基本是两个数字一起识别的，所以我们在构建数据集的时候，可以大部分是一张照片里面包含两个个数字。
（2）还有道路上3~8是随机摆放的，所以我们就要把每一种情况的数据都采集一些，比如3和8，4和7之类的，还有就是3在左边，8在右边，与8在左边，3在右边，不要小看这一小小的改变，影响是非常大的。
训练的模型和调试的步骤
这只是我调试过程中找到的一个我感觉效果不错的流程，不完全正确，毕竟我不是专业，但是亲测效果还不错，大家可以试一试。
（1）先对每张照片进行数字单独采样，每个数字正面和小角度偏转大概50张左右。
（2）两个数字一起采样，每个数字也是正面和小角度偏转大概100张左右，以上两个步骤采样的照片相似的可以多一点，因为我们一般就在这个范围进行采样。记得要按照上面的技巧进行采样。
8是随机摆放的，所以我们就要把每一种情况的数据都采集一些，比如3和8，4和7之类的，还有就是3在左边，8在右边，与8在左边，3在右边，不要小看这一小小的改变，影响是非常大的。**
