【课程作业】PT100三线制测温电路（0~500℃）LTspice仿真

以下是使用LTspice仿真的PT100三线制测温电路：
一、电路组成及原理

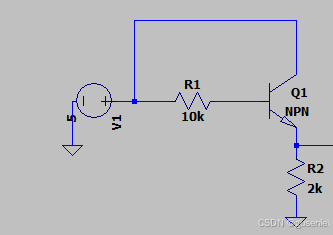

  1.恒流源电路
      1.使用一个电压源和一个NPN晶体管构建恒流源。
      2.设电压源V1为5V。在晶体管Q1的基极连接一个电阻R1到电源V1，R1 = 10kΩ。晶体管Q1的发射极连接一个电阻R2接地，R2 = 2kΩ。
      3.根据晶体管的工作原理，发射极电流（近似，忽略基极电流影响），这里假设Vbe=0.7V，则。这个电流通过三线制中的一根线流入模拟PT100电阻。

  2.PT100模拟及测量电路
      1.由于LTspice中没有PT100，所以用一个可变电阻模拟PT100。根据PT100的特性，在0°C时电阻为100Ω，在500°C时电阻为292.5Ω。
      2.三线制的连接：从恒流源晶体管Q1的发射极连接到模拟PT100（R3）的一端（这是电流流入线）。另外两根线连接到差分放大器的输入端。

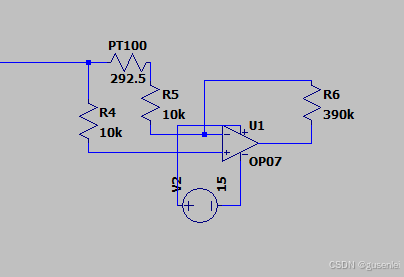

      3.差分放大器：采用OP07构建差分放大器。
          1.OP07的正输入端连接到模拟PT100（R3）靠近恒流源的一端，通过一个电阻R4（10kΩ）。负输入端连接到模拟PT100（R3）的另一端，通过一个电阻R5（10kΩ）。
          2.在OP07的输出端和负输入端之间连接一个反馈电阻R6。为了得到合适的增益，根据前面计算的PT100两端电压范围和期望的输出电压范围（0 - 5V）来设置R6的值。
          3.当T = 0℃，R3 = 100Ω，Vpt100=0.43mA*100Ω= 43mV；当T = 500℃，R3 = 292.5Ω，Vpt100=0.43mA*292.5Ω = 125.775mV。如果希望输出Vout在0 - 5V范围内，设运放增益。根据运放增益公式，如果R5 = 10kΩ，则R6=(A - 1)R5=(40 - 1)*10kΩ = 390kΩ。

二、LTspice仿真设置

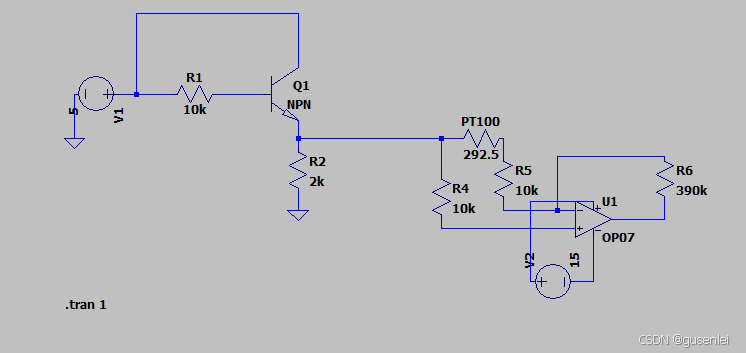

  1.在LTspice中绘制好上述电路后，对可变电阻R3进行参数扫描。
      1.设置扫描范围从100Ω到292.5Ω，以模拟PT100在0 - 500°C的电阻变化。
  2.运行仿真，观察OP07输出端（即测量电压输出端）的电压变化曲线。
      1.根据输出电压与温度的对应关系（通过之前计算的PT100电阻 - 温度和电路增益关系），可以得到对应的温度测量值。
