缓存行，你听说过吗？

在讨论什么时候缓存行之前，我们先来了解一下计算机的基本组成结构

1、计算机组成结构

• 当使用一个程序，程序从硬盘中加载到内存当中，然后CPU将程序中的下一条指令地址读取到PC中，然后将相关数据存储到Registers（寄存器）中

• PC （Program Counter 程序计数器）
  记录这一个地址存放下一条执行的指令在哪里，cpu执行完一条就去内存取下一条。

• Register寄存器
  执行指令中的数据放到CPU执行，存储数据的就是寄存器

• ALU（Arithmetic Logic Unit）运算单元
  数据放到寄存器之后使用运算单元alu来运算，运算完写回到寄存器，寄存器再写回到内存里面去。

计算机从磁盘读取到CPU中的过程很慢，所以我们的计算机中有好几层存储结构，会将磁盘中的数据进行缓存，而不是每次都重新读取

2、存储器的层次解耦股

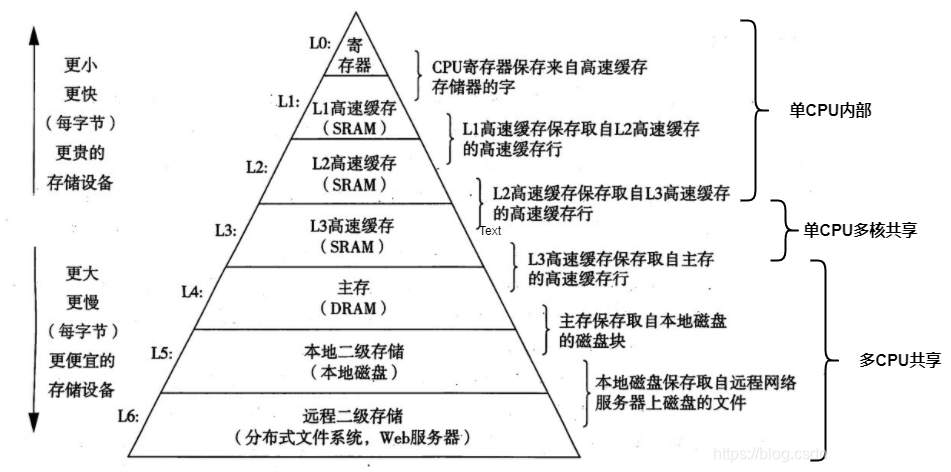

2.1、层次缓存结构

这几层的存储的访问和存储容量也是不同的

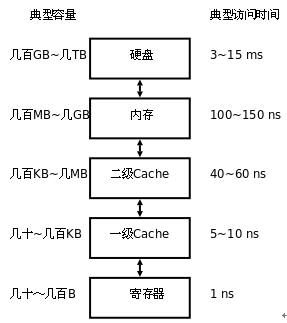

2.2、缓存容量和访问时间

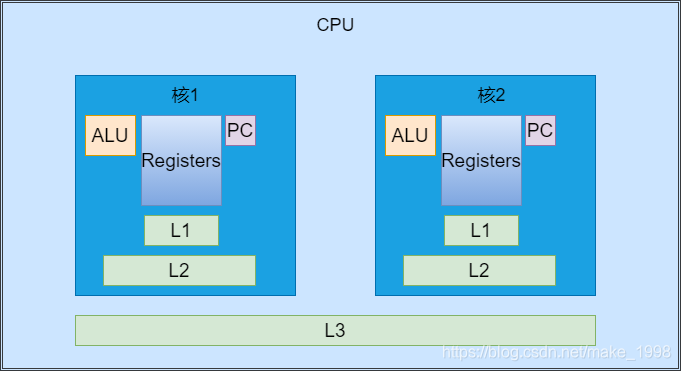

3、多核CPU的三级缓存存储

那咱们现在尝尝说的多核的CPU结构又是什么样的呢？

• 每个核中的一级缓存和二级缓存是每个核中单独拥有的，但是三级缓存是共同拥有的

• 对于一块CPU，可以有多个处理核心。每个核心内有自己的L1,L2缓存，多个核心共用同一个L3缓存。

• 但一个电脑如果有多个CPU插槽，各个CPU有自己的L3。

• 对于一个CPU核心来说，每个核心都有ALU，逻辑运算单元。负责对指令进行计算。Register 寄存器，记录线程执行对应的数据。PC：指令寄存器，记录线程执行到了哪个位置。里面存的是指令行数。通俗讲，就是记录线程执行到了哪一行指令（代码在进入CPU运行前，会被编译成指令）了。

5、超线程

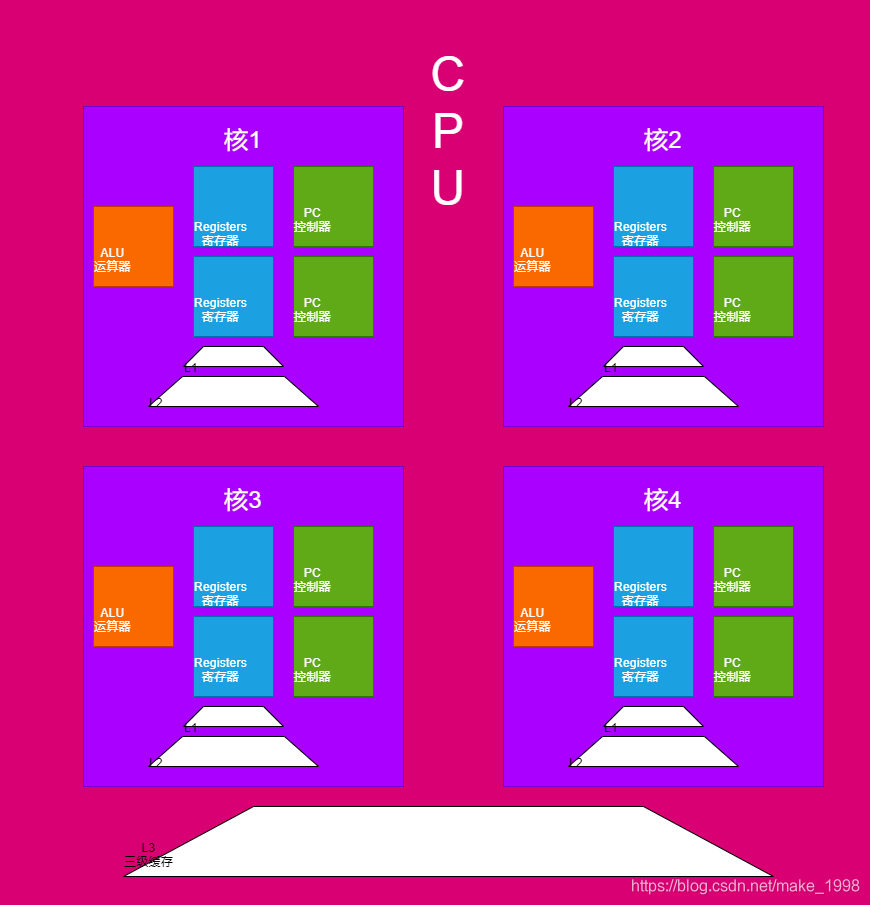

• 一个ALU对应多个PC|Registers的组合，就是所谓的超线程。图示的为四核八线程

• 线程在执行的时候，将当前线程对应的数据放入寄存器，将执行行数放到指令寄存器，然后执行过一个时间片后，如果线程没有执行完，将数据和指令保存，然后其他线程进入执行。

• 一般来说，同一个CPU核在同一个时间点，只能执行同一个线程，但是，如果一个核里面有两组寄存器，两个pc。那么就可以同时执行两组线程，在切换线程的时候，没必要再去等待寄存器的数据保存和数据载入。直接切换到下一组寄存器就可以。这就是超线程。

5、缓存行（cache line）

5.1、什么是缓存行

5.1.1、 概念

• Cache 中的数据是按块读取的，当CPU访问某个数据时，会假设该数据附近的数据以后会被访问到，因此，第一次访问这一块区域时，会将该数据连同附近区域的数据（共64字节）一起读取进缓存中，那么这一块数据称为一个Cache Line 缓存行。

• 缓存系统是以缓存行为单位存储的。目前主流的CPU Cache的Cache Line大小都是64字节。

注： 并不是所有数据都会被缓存，比如一些较大的数据，缓存行无法容下，那么就只能每次都去主内存中读取。

5.1.2 、例子

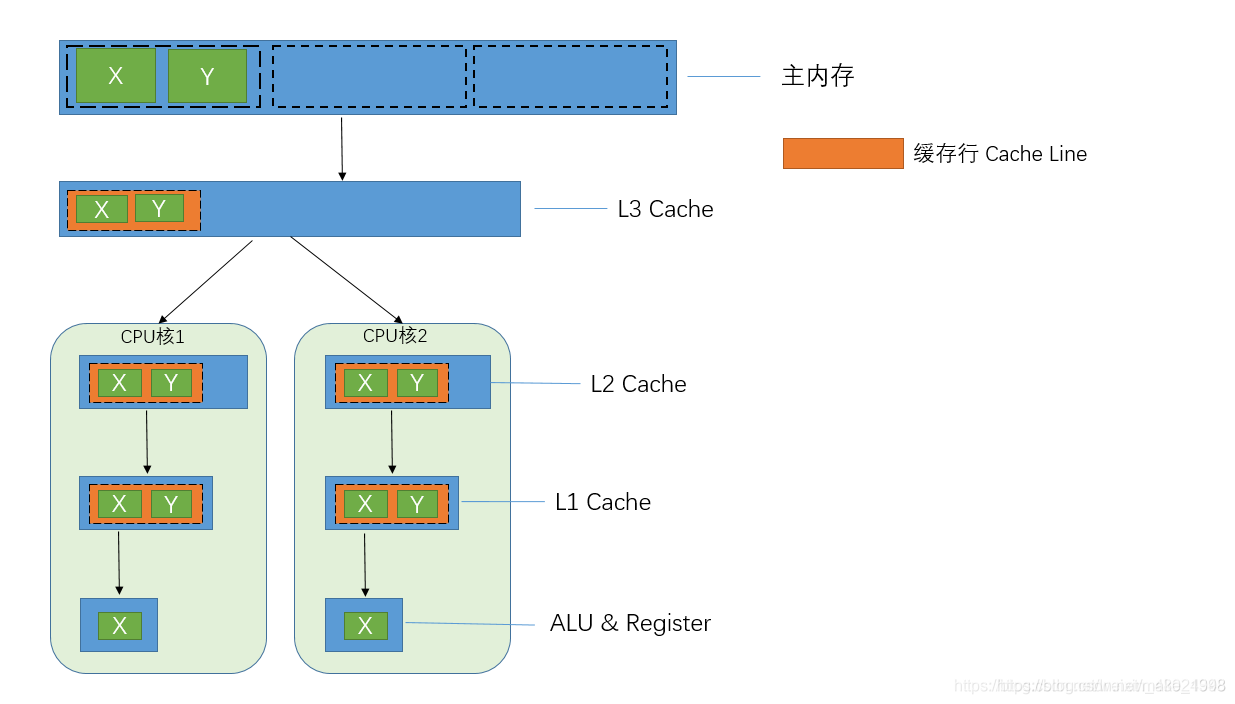

CPU到内存之间有很多层的内存，如图所示，CPU需要经过L1，L2，L3及主内存才能读到数据。从主内存读取数据时的过程如下

• 读取数据

  • 当我左侧的CPU读取x的值的时候，按照下面L1——>L2——>L3，只有下一级没有才会去上一级查找。最后从主内存读入的时候，首先将内存数据读入L3，然后L2最后L1，然后再进行运算。
  • 读取时按块去读取（跟电脑的总线宽度有关，一次读取一块的数据，效率更高）。CPU读取X后，很可能会用到相邻的数据，所以在读X的时候，会把同一块中的Y数据也读进来。这样在用Y的时候，直接从L1中取数据就可以了。

• 读取的块就叫做缓存行，cache line 。

  • 缓存行越大，局部性空间效率越高，但读取时间慢。
  • 缓存行越小，局部性空间效率越低，但读取时间快。
  • 目前多取一个平衡的值，64字节。

• 缓存行的效率问题

  • 如果你的X和y在同一块缓存行中，且两个字段都用volatile修饰了

  • 那么将来两个线程再修改的时候，就需要将x和y发生修改的消息告诉另外一个线程，让它重新加载对应缓存，然而另外一个线程并没有使用该缓存行中对应的内容，只是因为缓存行读取的时候跟变量相邻，也会需要重新读取。这就会产生效率问题。

  • 解决起来也简单，我们将数据中的两个volatile之间插入一些无用的内存，将第二个值挤出当前缓存行，那么执行的时候，就不会出现相应问题了。提高代码效率。

5.2、伪共享

5.2.1、定义

伪共享的非标准定义为：

• 缓存系统中是以缓存行（cache line）为单位存储的，当多线程修改互相独立的变量时，如果这些变量共享同一个缓存行，就会无意中影响彼此的性能，这就是伪共享。


5.2.2、 伪共享的含义

什么是伪共享？？？

如5.1.2的例子图所示：

• CPU1想要修改X，CPU2想要修改Y，这两个频繁改动的变量是同意个缓存行，两个争夺缓存行的拥有权。
• CPU1抢到后，更新X，那么CPU2上的缓存行的状态就会变成I状态（无效）——状态含义（MESI协议）
• 当CPU2抢到，更新Y，CPU1上缓存行就会变成I状态（无效）

轮番抢夺，不仅会带来大量的RFO消息，而且某个线程读取此行数据时，L1和L2缓存上都是失效数据，只有L3是同步好的。

表面上 X 和 Y 都是被独立线程操作的，而且两操作之间也没有任何关系。只不过它们共享了一个缓存行，但所有竞争冲突都是来源于共享。

因此，当两个以上CPU都要访问同一个缓存行大小的内存区域时，就会引起冲突，这种情况就叫“伪共享”

为什么叫做伪共享。

但是，这种情况里面又包含了“其实不是共享”的“伪共享”情况。
比如，两个处理器各要访问一个word，这两个word却存在于同一个cache line大小的区域里，这时：

• 从应用逻辑层面说，这两个处理器并没有共享内存，因为他们访问的是不同的内容（不同的word）。
• 但是因为cache line的存在和限制，这两个CPU要访问这两个不同的word时，却一定要访问同一个cache line块，产生了事实上的“共享”。
• 显然，由于cache line大小限制带来的这种“伪共享”是我们不想要的，会浪费系统资源。


5.2.3、 解决方案

1）让不同线程操作的对象处于不同的缓存行。
2）使用编译指示，强制使每一个变量对齐。

6、缓存一致性问题

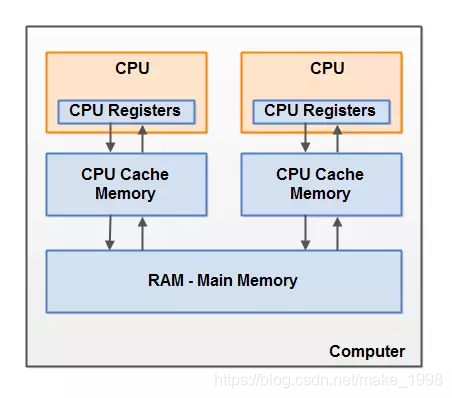

CPU中的缓存和主存之间的结构

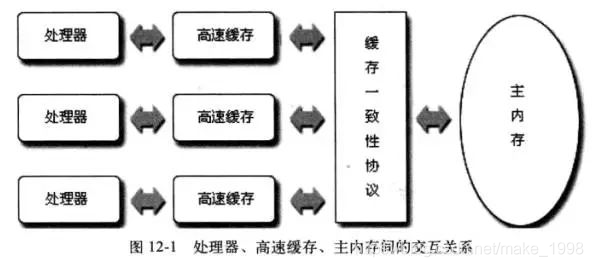

缓存一致性问题

在多处理器系统中，每个处理器都有自己的高速缓存，而它们又共享同一主内存（MainMemory）。

基于高速缓存的存储交互很好地解决了处理器与内存的速度矛盾，但是也引入了新的问题：缓存一致性（CacheCoherence）。

当多个处理器的运算任务都涉及同一块主内存区域时，将可能导致各自的缓存数据不一致的情况，如果真的发生这种情况，那同步回到主内存时以谁的缓存数据为准呢？

为了解决一致性的问题，需要各个处理器访问缓存时都遵循一些协议，在读写时要根据协议来进行操作，这类协议有MSI、MESI（IllinoisProtocol）、MOSI、Synapse、Firefly及DragonProtocol，等等
