Arduino IDE 2 串口绘图仪(Serial Plotter)

简介

Arduino IDE 2.x是基于Thiea IDE开发的， 支持 VS Code 扩展。

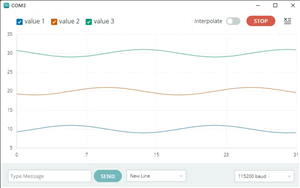

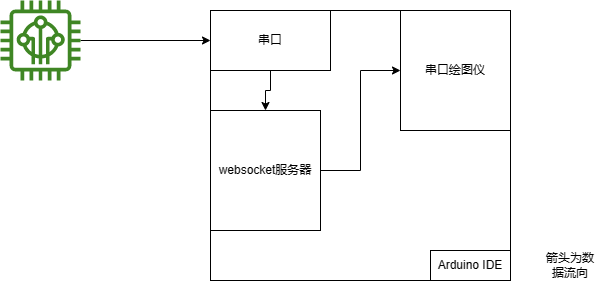

Arduino IDE 1.x绘图仪是直接打开串口接收，所以串口接收器和串口绘图仪无法同时打开。而在2.0以后使用了websocket通讯将数据发送给pollter，所以两个界面可以同时打开（架构如下），每启动一个IDE都会创建一个websocket服务器的端口。

绘图仪源码分析

源码地址

https://github.com/arduino/arduino-serial-plotter-webapp.git

源码下载后可以通过以下命令运行

npm install
npm test
npm start
npm build

http://localhost:3000 可以打开串口绘图仪

重启会减少查找到listening的端口号， 工具netstat -ano | findstr 进程号

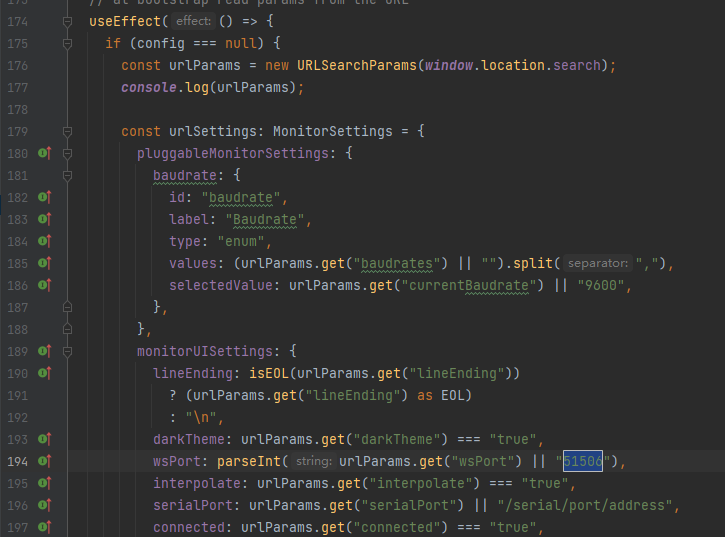

在App.tsx文件中， wsport: parseInt(urlParans.get(“wsPort”) || “xxx”), xxx 端口号可以通过```netstat -ano | findstr Arduino进程号``找到并修改。

绘图仪显示通过chart.js一个图表库进行绘图显示，如果需要可以修改其设置，最多的需求是修改横轴的显示个数，具体在ChartPlotter.tsx文件中，修改dataPointThreshold值。

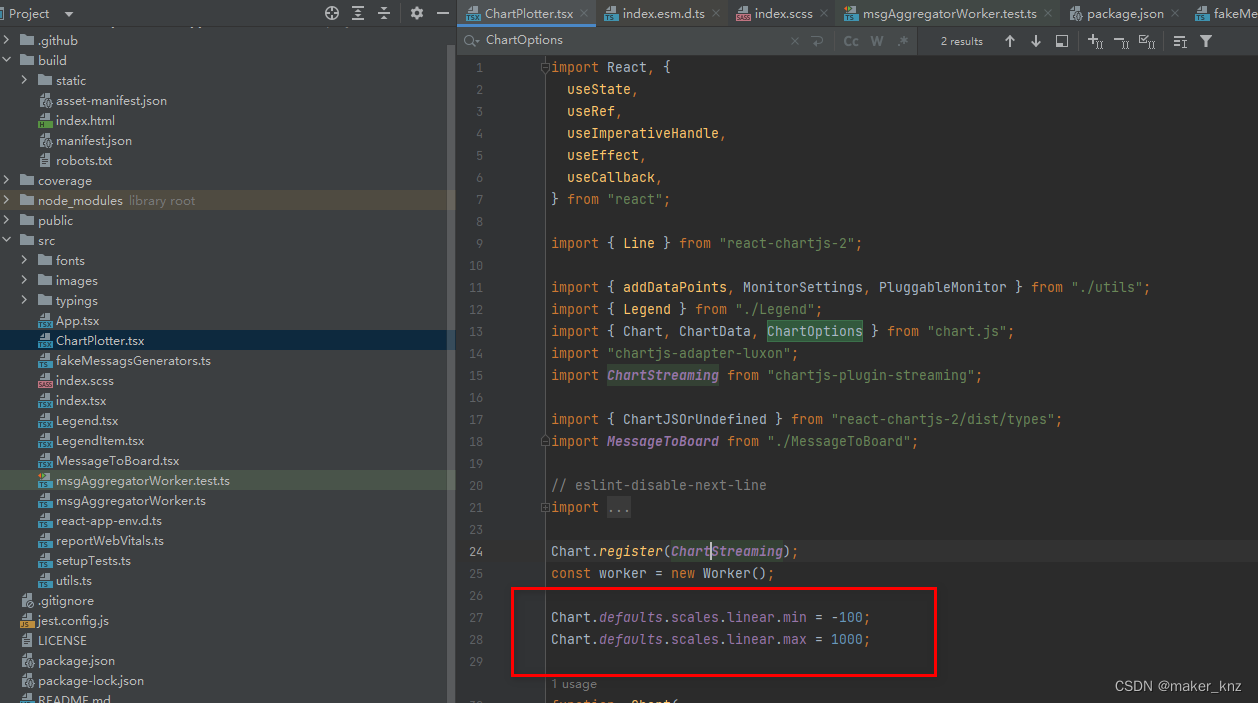

固定y轴，及其范围

直接修改Arduino中的绘图仪模块

绘图仪模块的位置在安装目录下

resources\app\node_modules\arduino-serial-plotter-webapp\build\static\js\main.xxxx.chunk.js

全局搜索 Object(o.useState)(50) ，这里的50指的是横坐标显示数值的个数
