BELLHOP-3d 非均匀声速下的声场仿真

一、非均匀声速环境设置

在BELLHOP-3D模型中关于声速设置是这样写的：

当一条射线穿过海洋学场时，声速是在一个单元格内线性插值声速矩阵，构建坐标系下相应网格位置的声速值。

BELLHOP3D说明书中给出示例：KoreanSea3d_ray.env，关键参数是SSOPT行中的“H”，表示六面体插值。深度从0到5500的线通常会包含实际的声速轮廓；然而，当选择“H”选项时，它们将被忽略。

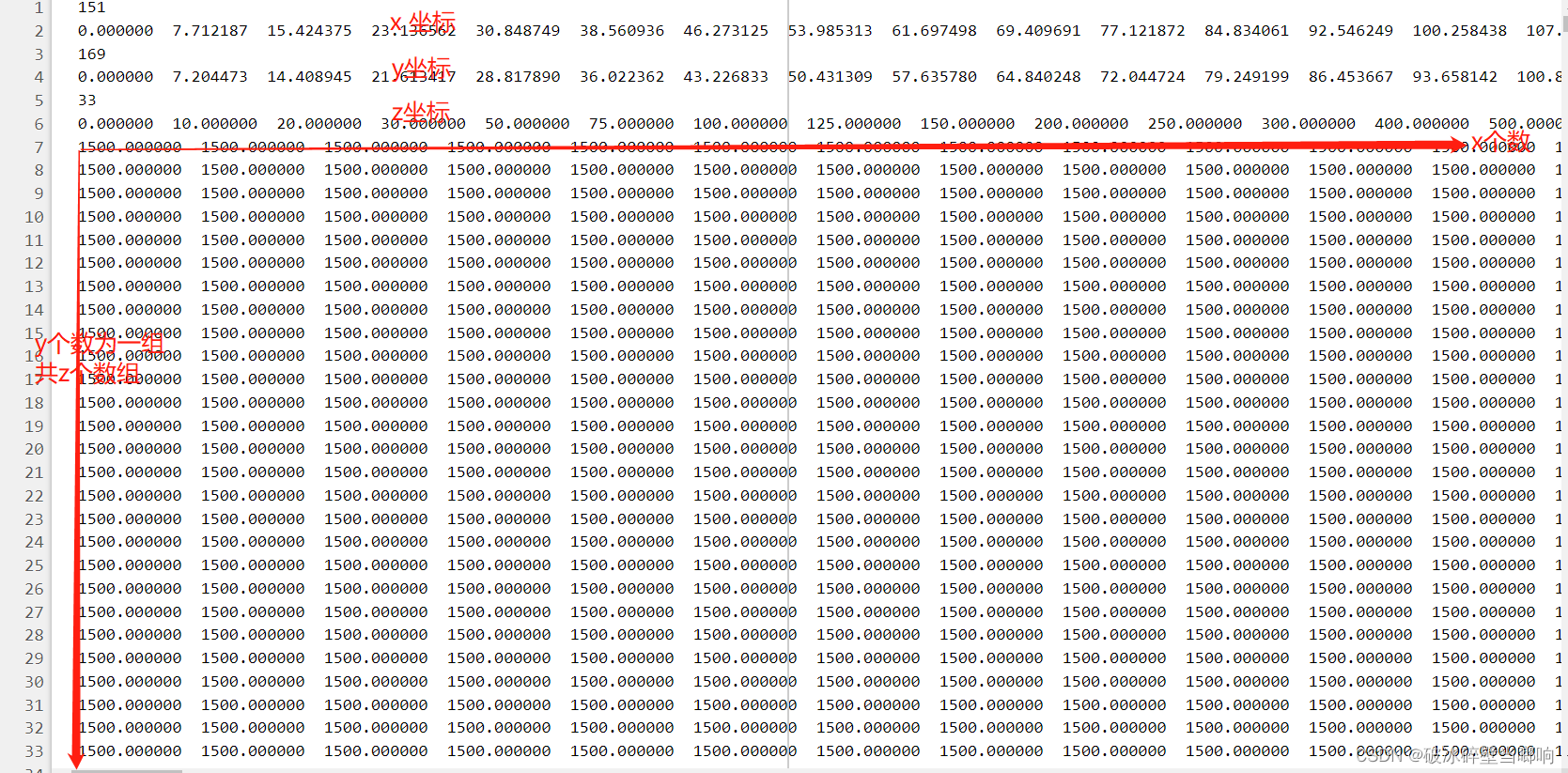

然后，实际的声速字段作为一个扩展名为“.SSP”（在本例中为“KoreanSea3d_ray.ssp”）的附加输入文件提供。SSP文件的格式如下 :

示例运行结果：

二、声速插值带来的问题

然后我修改了声源位置，发生了报错。

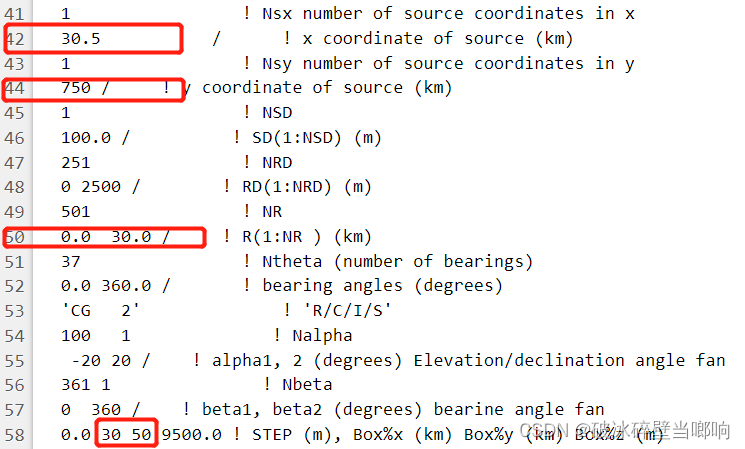

目前个人分析原因主要在于这几个参数的设置有问题，参数分别为：声源x位置，y位置，水平距离以及x和y的计算范围(在以声源位置为中心，半边长为box_x和box_y的长方形内得到传播损失)，在保证：

注意：

1、Box_x和Box_y大于R时，图形可以得到完全的显现，否则只出现box范围的部分图形（x±Box_x,y±Box_y），这一点无论是否插值ssp都会出现。

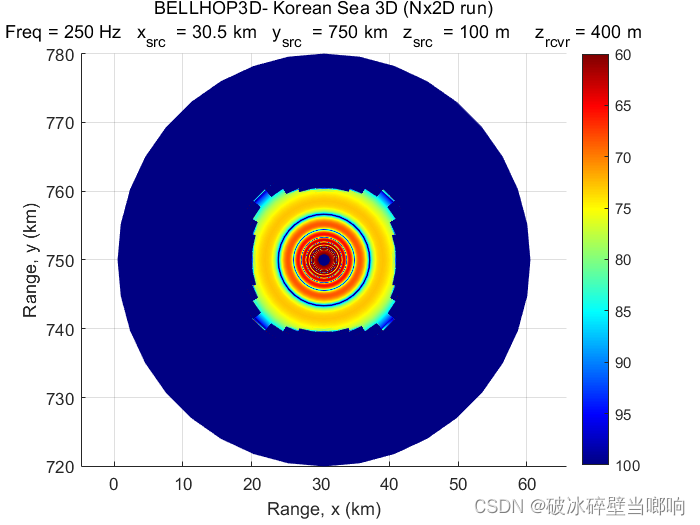

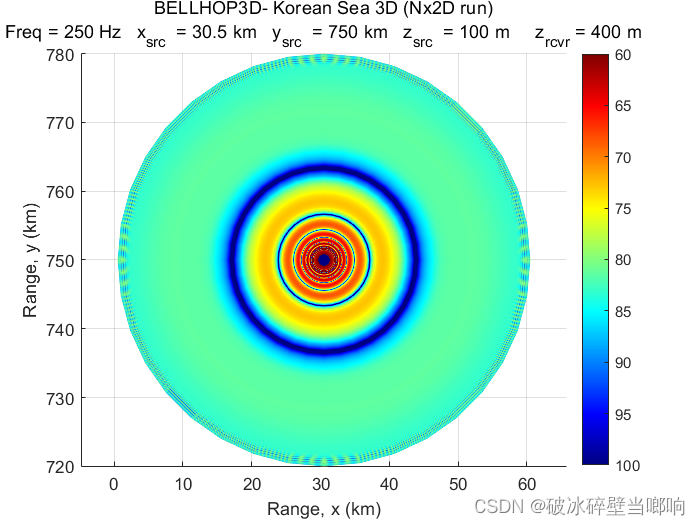

eg:R=30km，Box_x=10,Box_y=10;                                R=30km，Box_x=20,Box_y=20;

       R=30km，Box_x=30,Box_y=30;

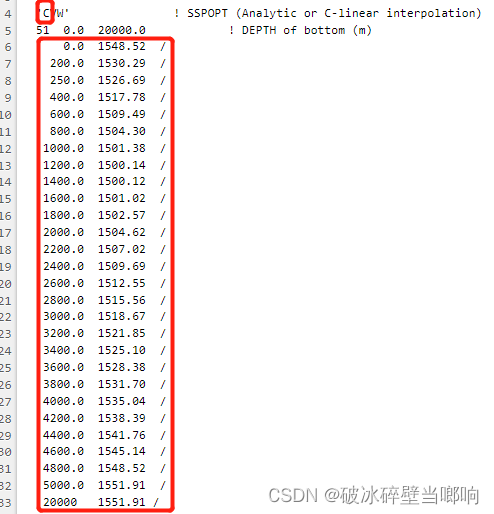

 2、距离声源x和y位置Box_x和Box_y范围不得超过.ssp文件中的坐标值，否则无法插值获取相应位置处的声速值，这是插值ssp特有的问题，如果直接给深度和和声速一一对应，如下图所示则无需考虑。

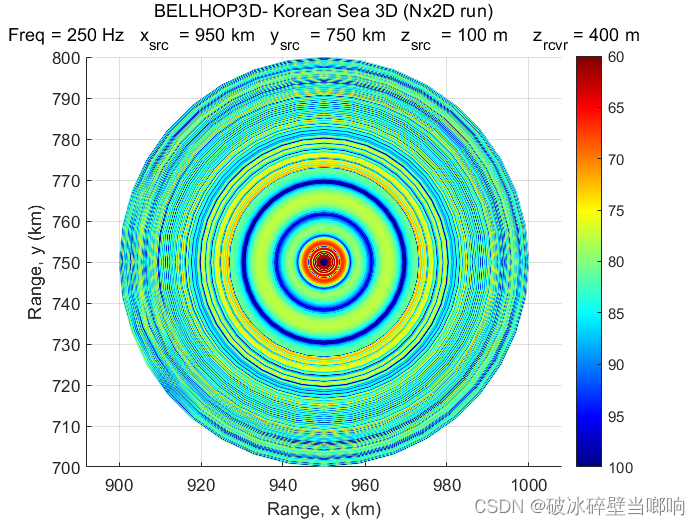

eg:x=30.5km,y=750km,R=30km，Box_x=50,Box_y=50;这组参数中明显x的范围（30.5-50km）超出了.ssp初始的0位置,所以会显示报错。如果直接设置50也会报错，需要大于.ssp边界值0.5以上才可以。

 三、非均匀声速对声传播的影响

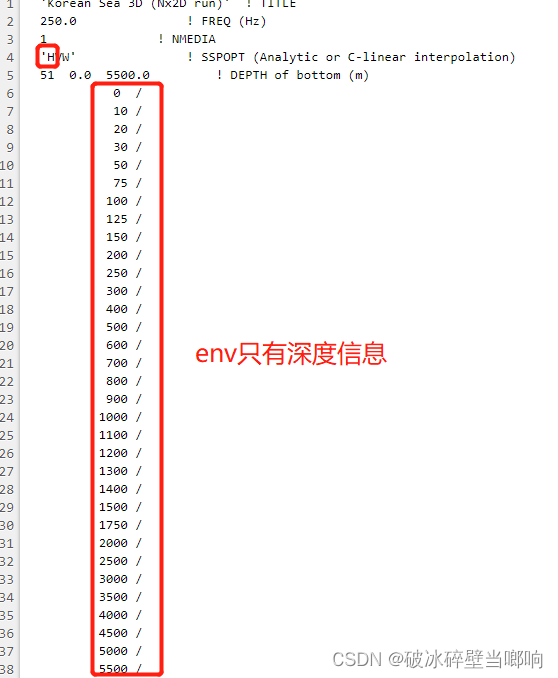

env文件设置：

 ssp文件设置：

声速随x位置变化



声速随y位置变化



  声速随z位置变化

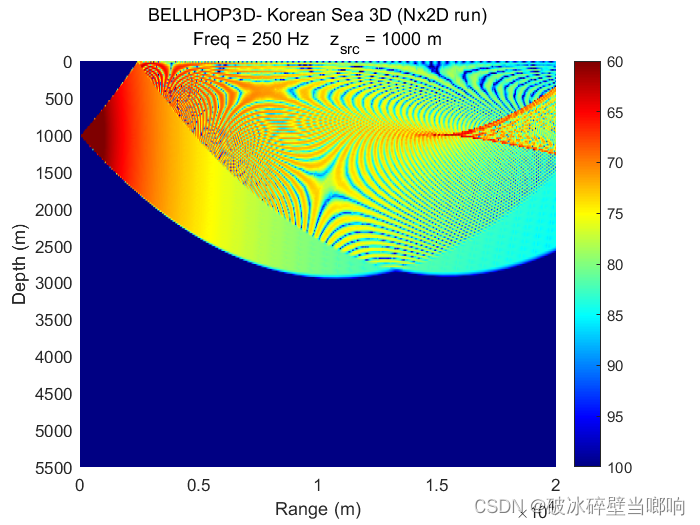

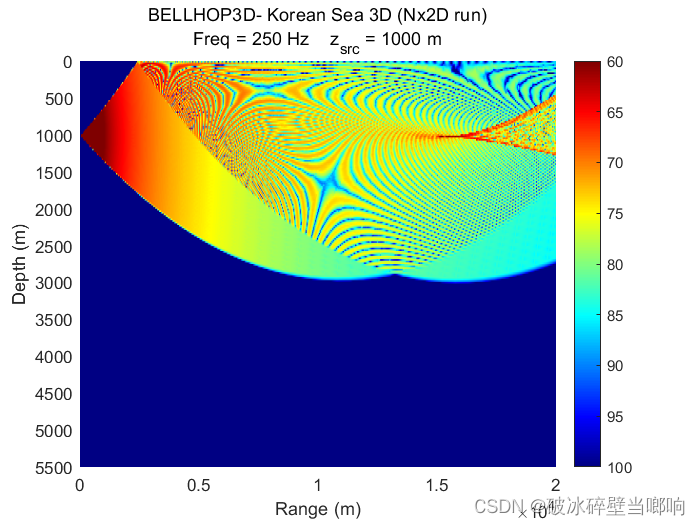

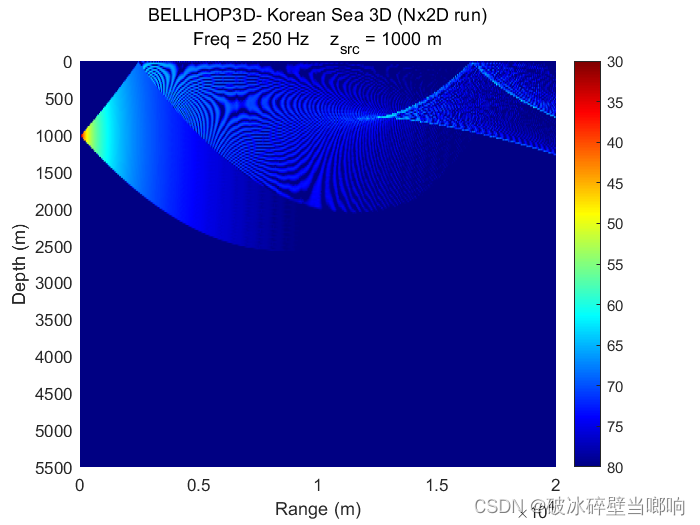

示例： 0-360°范围的传播损失:

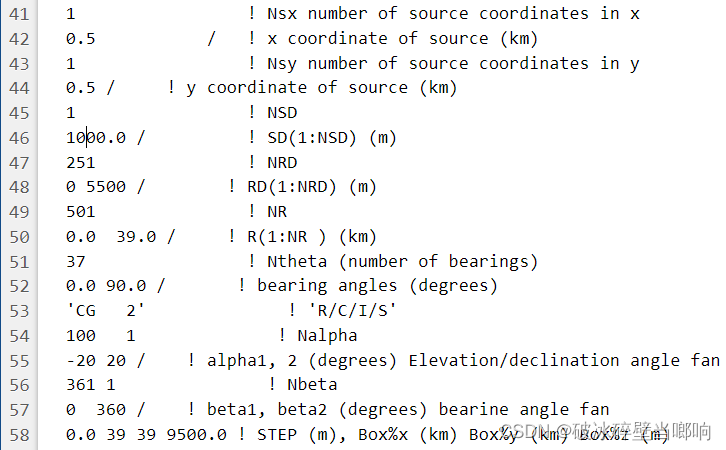

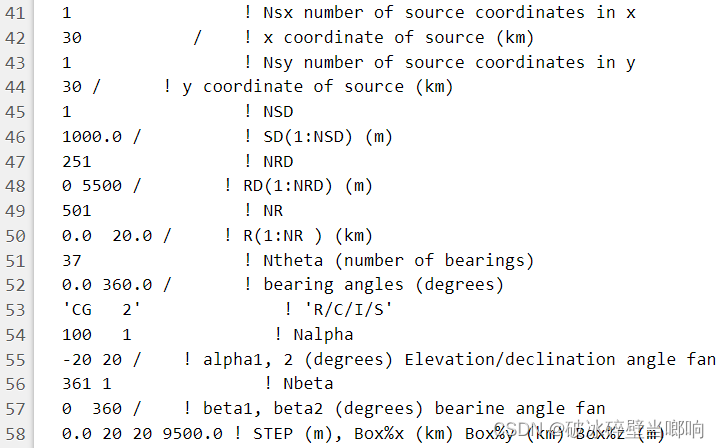

参数设置：

env文件：

ssp文件：

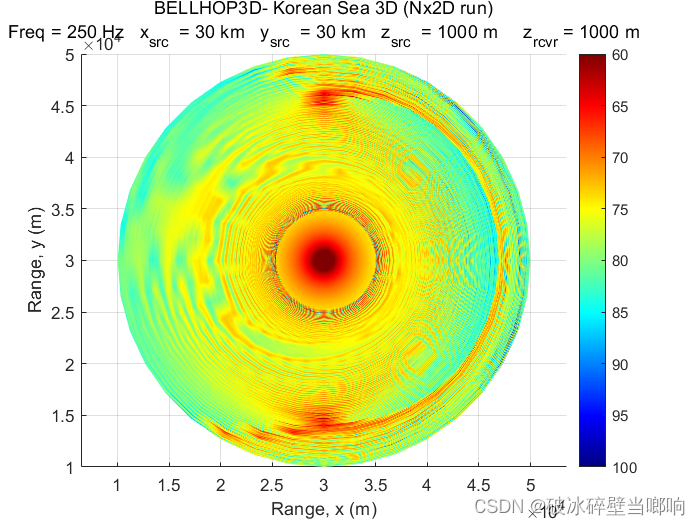

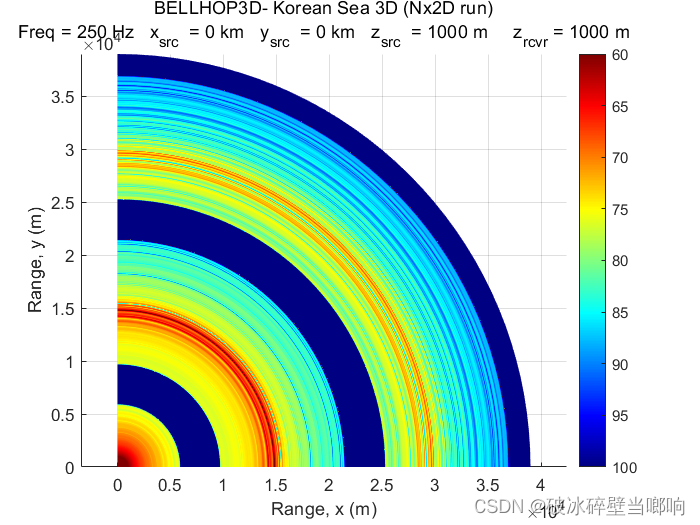

得到深度1000m时的传播损失图：

plotshd函数中有read_shd_bin这样一个子函数，里面写道pressure的个数取决于Ntheta，因此在画垂直剖面图时，如果想选定角度的话，需要修改plotshd函数中的itheta,默认itheta=1。

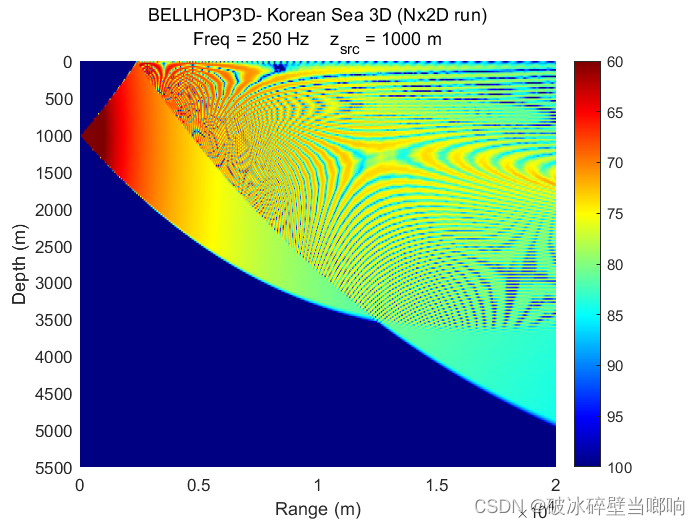

分别将isz调整为1，10，19，28,得到0°，90°，180°，270°的垂直剖面图:



 四、非均匀声速下多发多收传播损失

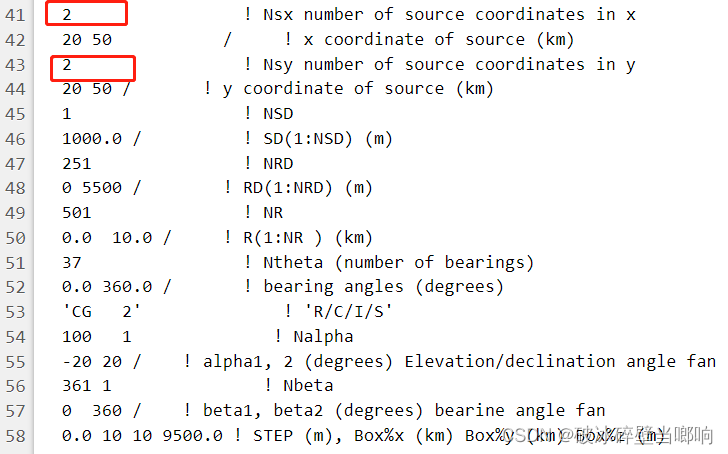

根据设置发射声源的xy可进行排列组合得到声源位置

 在plotshdpol时，在后面给出具体的声源位置，前面【】内是x，后面【】内为y。

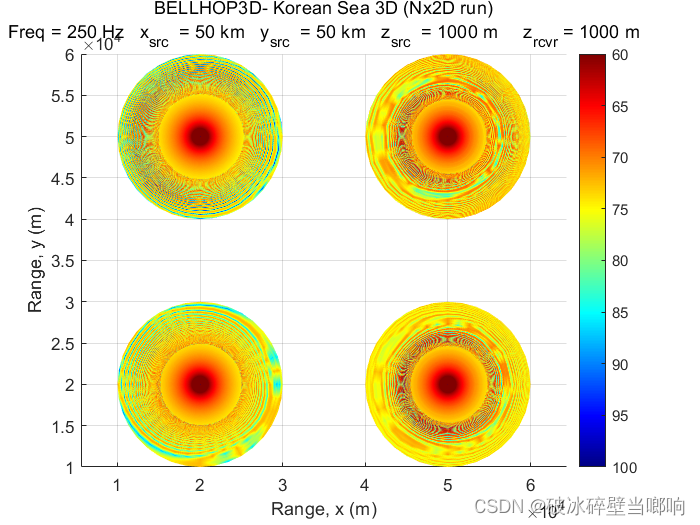

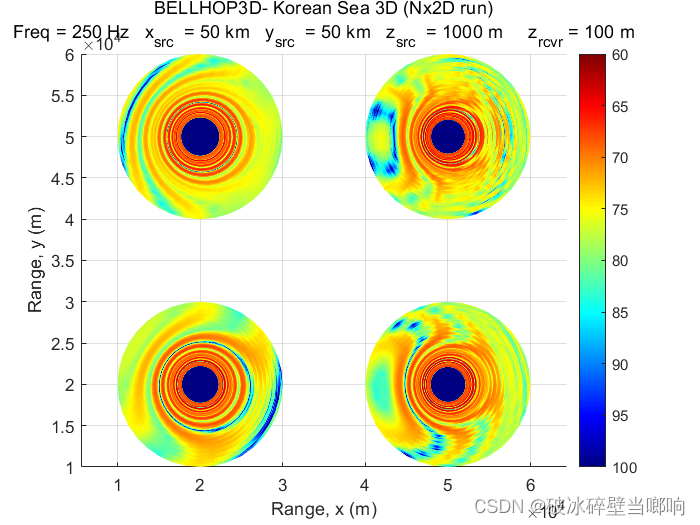

 得到四个不同发射接收位置的结果：

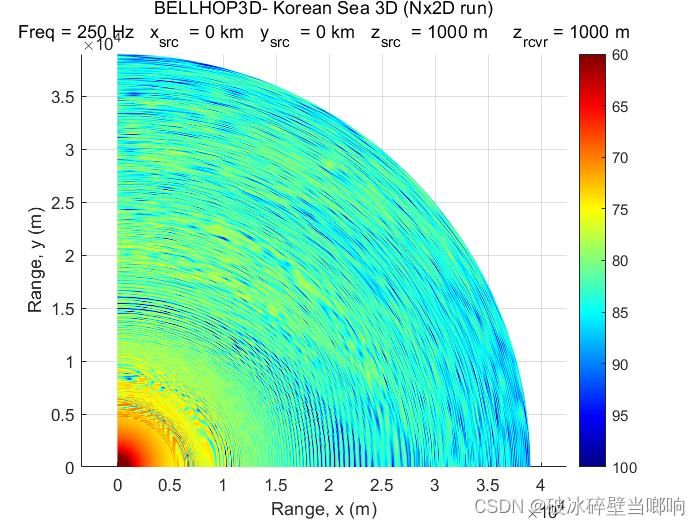

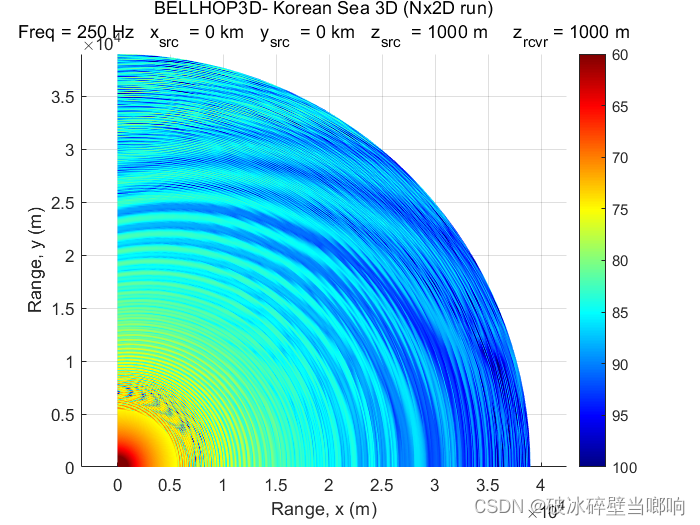

将plotshdpol的画图深度调为100m，得到的结果：

通过传播损失的变化，体现声速在空间上的不均匀性。
