可能遇到的问题包括噪声干扰导致断裂过多,或线条交叉导致错误连接。需要调整预处理参数或使用更复杂的连接算法。</think>要使用Halcon实现断裂线条的拟合,可按照以下步骤操作:
### 一、图像预处理与边缘提取
1. **读取图像并增强对比度**
使用`read_image`加载图像,通过`emphasize`或`scale_image`增强线条与背景的对比度
2. **亚像素边缘检测**
采用`edges_sub_pix`算子提取亚像素级边缘,参数建议:
- 滤波器选择"canny"(抗噪能力强)
- 低阈值设置为自动计算:'auto_high'[^3]
```cpp
edges_sub_pix(Image, Edges, 'canny', 1.5, 20, 40)
```

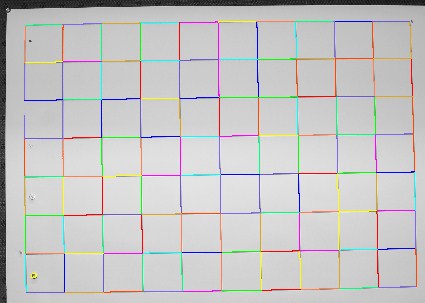

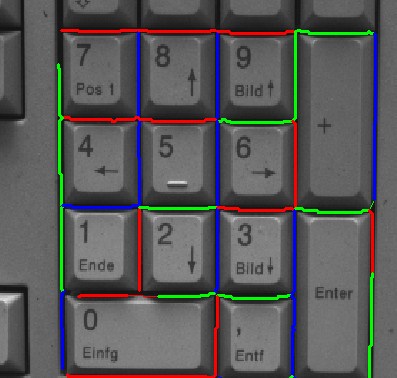

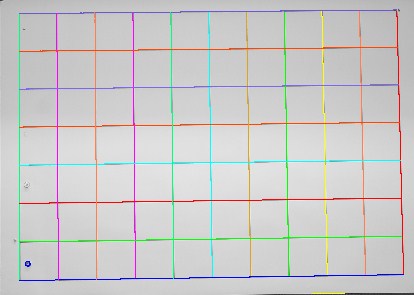

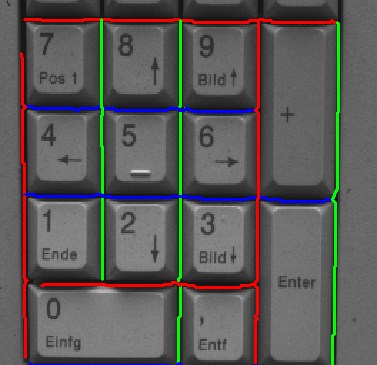

### 二、断裂线条连接
1. **轮廓分段处理**
使用`segment_contours_xld`将长轮廓分割为直线段,参数设置:
```cpp
segment_contours_xld(Edges, ContoursSplit, 'lines', 5, 4, 2)
```
2. **几何关系分析**
- 计算相邻线段的端点距离`distance_cc`
- 判断线段夹角`angle_lx`
```cpp
distance_cc(EndRow1, EndCol1, StartRow2, StartCol2, Distance)
angle_lx(LineStartRow, LineStartCol, LineEndRow, LineEndCol, Angle)
```

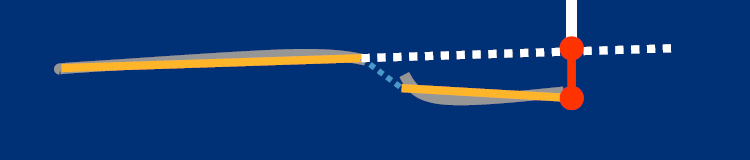

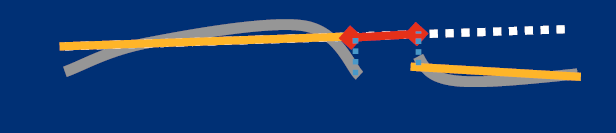

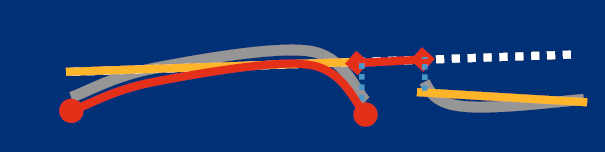

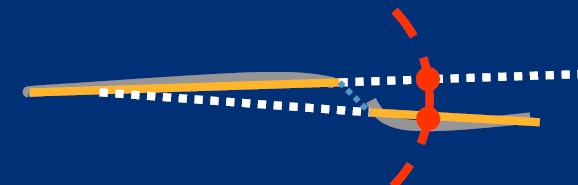

3. **动态连接策略**
设定阈值(建议值):
```cpp
if(Distance < 10 && abs(AngleDiff) < 0.35) // 约20度
union_collinear_contours_xld(...)
```
### 三、亚像素级拟合
1. **直线拟合**
使用`fit_line_contour_xld`实现精确拟合:
```cpp
fit_line_contour_xld(Contours, 'tukey', -1, 0, 5, 2, RowBegin, ColBegin, RowEnd, ColEnd, Nr, Nc, Dist)
```
- 'tukey'方法对离群点鲁棒
- 迭代次数建议5次
2. **曲线拟合(可选)**
对于弯曲断裂线,使用`fit_contour_xld_ransac`:
```cpp
fit_contour_xld_ransac(Contours, 'circle', 100, 2, 0.5, 3, 100, Param, ParamCov)
```
### 四、结果验证
1. **可视化检查**
使用`dev_display`叠加显示原始轮廓与拟合结果
2. **量化评估**
计算平均拟合误差:
$$ \text{Error} = \frac{1}{N}\sum_{i=1}^{N}D_i^2 $$
其中$D_i$是点到拟合线的距离
### 五、完整代码示例
```cpp
read_image(Image, 'broken_lines')
emphasize(Image, ImageEmphasize, 7, 7, 1.5)
edges_sub_pix(ImageEmphasize, Edges, 'canny', 1, 20, 40)
segment_contours_xld(Edges, ContoursSplit, 'lines', 5, 4, 2)
connection_radius := 10
max_angle_diff := 0.35
union_collinear_contours_xld(ContoursSplit, ConnectedContours, connection_radius, max_angle_diff, 0.5)
fit_line_contour_xld(ConnectedContours, 'tukey', -1, 0, 5, 2, Row1, Col1, Row2, Col2, Nr, Nc, Dist)
gen_contour_polygon_xld(Contour, [Row1, Row2], [Col1, Col2])
```
