LLC谐振半桥电路分析与设计（1）

简介

在传统的开关电源中，通常采用磁性元件实现滤波，能量储存和传输。开关器件的工作频率越高，磁性元件的

尺寸就可以越小，电源装置的小型化、轻量化和低成本化就越容易实现。但是，开关频率提高会相应的提升开关器件的开关损耗，因此软开关技术应运而生。

 要实现理想的软开关，最好的情况是使开关在电压和电流同时为零时关断和开通(ZVS，ZCS)，这样损耗才会真正为零。要实现这个目标，必须采用谐振技术。

LLC串联谐振电路

根据电路原理，电感电容串联或并联可以构成谐振电路，使得在电源为直流电源时，电路中得电流按照正弦规

律变化。由于电流或电压按正弦规律变化，存在过零点，如果此时开关器件开通或关断，产生的损耗就为零。下边就分析目前所使用的LLC谐振半桥电路。基本电路如下图所示：

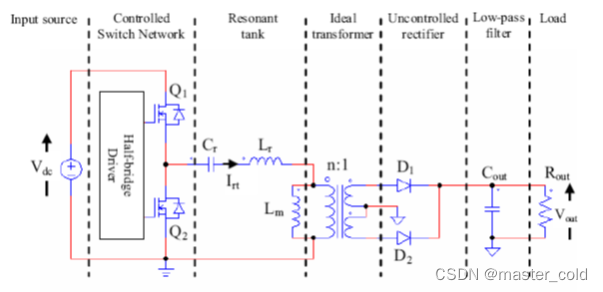

图2.1  LLC谐振半桥电路

其中Cr，Lr，Lm构成谐振腔（Resonant tank），即所谓的LLC，Cr起隔直电容的作用，同时平衡变压器磁通，防止饱和。

2.1 LLC电路特征

       （1）变频控制

       （2）固定占空比50％

     （3）在开关管轮替导通之间存在死区时间（Dead Time），因此Mosfet可以零电压开通（ZVS）,二次侧Diode可以零点流关断，因此二极管恢复损耗很小

       （4）高效率，可以达到92％+

       （5）较小的输出涟波，较好的EMI

2.2 方波的傅立叶展开

对于图2.1的半桥控制电路，Q1,Q2在一个周期内交替导通，即占空比为50％。所以VA为方波，幅值等于Vin，其傅立叶级数展开为

                   公式1

其基波分量为

                                  公式2

其中fsw为开关频率，Vi.FHA（t）为谐振腔输入方波电压的基波分量。

相应地，谐振腔输出电压（即理想变压器输出）也为方波

                      公式3

其基波分量为

                                公式4

其中为输出电压相对输入电压的相移，实际上为零。

2.3 FHA 电路模型

       将图2.1所示电路的非线性电路做等效变换，可以得到下图：
