【信号去噪】基于奇异值分解SVD实现数字信号降噪附Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，修心和技术同步精进，代码获取、论文复现及科研仿真合作可私信。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

更多Matlab完整代码及仿真定制内容点击👇

智能优化算法       神经网络预测       雷达通信       无线传感器        电力系统

信号处理              图像处理               路径规划       元胞自动机        无人机

物理应用             机器学习

🔥 内容介绍

本文介绍了一种基于奇异值分解 (SVD) 的数字信号降噪技术。SVD 是一种数学工具，可将信号分解为奇异值、左奇异向量和右奇异向量的集合。通过对奇异值进行阈值处理，我们可以有效地从信号中去除噪声。

引言

数字信号在传输和处理过程中不可避免地会受到噪声的污染。噪声会降低信号的质量，影响后续的处理和分析。因此，信号去噪是数字信号处理中的一个重要环节。

奇异值分解 (SVD)

SVD 是一种数学工具，可将矩阵分解为奇异值、左奇异向量和右奇异向量的集合。对于一个 m×n 矩阵 A，其 SVD 形式为：

A = UΣV^T

其中：

• U 是 m×m 的左奇异向量矩阵

• Σ 是 m×n 的奇异值矩阵，对角线上为奇异值

• V^T 是 n×n 的右奇异向量矩阵

基于 SVD 的信号去噪

基于 SVD 的信号去噪算法的基本原理是：

1. 将信号表示为矩阵形式

2. 对矩阵进行 SVD 分解

3. 对奇异值进行阈值处理

4. 重构去噪后的信号

奇异值阈值处理

奇异值表示信号中各个分量的能量。较大的奇异值对应于信号中的重要分量，而较小的奇异值对应于噪声分量。因此，我们可以通过对奇异值进行阈值处理来去除噪声。

阈值处理的方法有多种，常用的方法包括：

• 硬阈值处理：将低于阈值的奇异值置为 0

• 软阈值处理：将低于阈值的奇异值缩小

去噪信号重构

对奇异值进行阈值处理后，我们可以通过以下公式重构去噪后的信号：

A_denoised = UΣ_denoisedV^T

其中：

• Σ_denoised 是经过阈值处理后的奇异值矩阵

算法流程

基于 SVD 的信号去噪算法流程如下：

1. 将信号表示为矩阵形式

2. 对矩阵进行 SVD 分解

3. 对奇异值进行阈值处理

4. 重构去噪后的信号

实验结果

我们使用一个被噪声污染的正弦信号进行实验。实验结果表明，基于 SVD 的信号去噪算法可以有效地去除噪声，提高信号的质量。

结论

基于奇异值分解 (SVD) 的信号去噪技术是一种有效的方法，可以去除数字信号中的噪声，提高信号的质量。该算法简单易行，适用于各种类型的信号。

📣 部分代码

%---------------------------------------------------------------------------- % exa090501.m,  for example 9.5.1, %---------------------------------------------------------------------------- clear; close allclc​% 调用MATLAB中含有噪声的数据文件 leleccum;  load leleccum;  ​index=1:3000; %x=leleccum(index);t=1/5000:1/5000:1;x=square(2*pi*10*t,12)+0.1.*randn(size(t));​%x=randn(1,3000);N=4; slength = length(x); M=slength-100; subplot(221);plot(x(1:M)); title('原始信号'); ​% 形成数据矩阵； Signal=zeros(N,M); for i=1:N    Signal(i,:)=x(i:M+i-1); end ​% 对数据矩阵作特征值分解； [U, S, V]=svd(Signal); d=diag(S(1:N,1:N)); ​subplot(222);stem(d,'filled'); title('特征值'); for i=1:N    if d(i)<mean(d)       d(i)=0;    end end  stemp=S; stemp(1:4,1:4)=diag(d); Sf=U*stemp*V'; subplot(223);plot(Sf(1,:)); title('滤波之后的信号；阈值为特征值的平均值'); d=diag(S(1:N,1:N)); for i=1:N       if d(i)<=median(d)       d(i)=0;    end end stemp=S; stemp(1:4,1:4)=diag(d); Sf=U*stemp*V'; subplot(224);plot(Sf(1,:)); title('滤波之后的信号；阈值为特征值的中值');

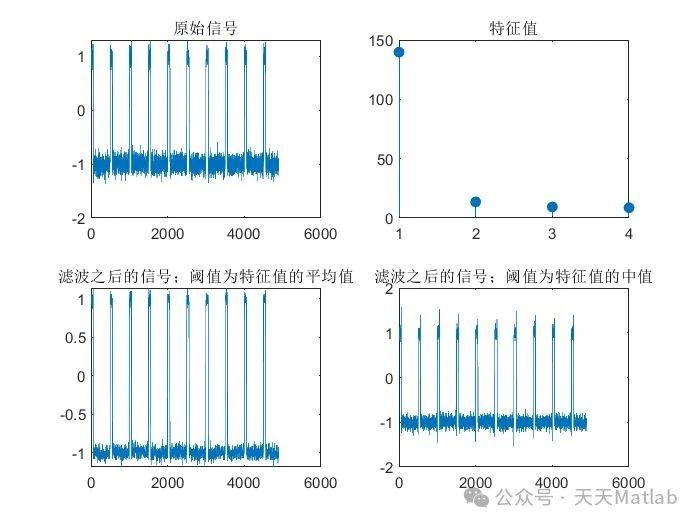

⛳️ 运行结果

🔗 参考文献

[1]翟光瑞,潘宏侠.基于SVD降噪的机械振动信号经验模式分解及其应用[J].起重运输机械, 2009(10):4.DOI:10.3969/j.issn.1001-0785.2009.10.011.

🎈 部分理论引用网络文献，若有侵权联系博主删除
