🔥 内容介绍

摘要: 本文针对机动目标跟踪中存在的非线性、非高斯和多传感器数据融合等难题，提出了一种基于分布式混合共识的平方根立方正交信息滤波器 (Distributed Hybrid Consensus Square-Root Cubature Kalman Filter, DHCSQKF)。该滤波器结合了平方根立方卡尔曼滤波器 (SCKF) 的高精度和分布式混合共识算法的鲁棒性，有效解决了多传感器环境下信息融合的实时性和一致性问题。论文详细阐述了DHCSQKF的算法原理，并通过仿真实验验证了其在机动目标跟踪中的有效性和优越性，与现有算法相比，DHCSQKF在跟踪精度、计算效率和抗干扰能力方面均表现出显著优势。

关键词: 机动目标跟踪；分布式混合共识；平方根立方卡尔曼滤波器；信息融合；多传感器

1 引言

机动目标跟踪是目标跟踪领域一个重要的研究方向，广泛应用于雷达、声呐、导航等领域。由于目标运动的非线性特性以及观测噪声的非高斯性，传统的卡尔曼滤波器难以准确地估计机动目标的状态。近年来，随着传感器技术的快速发展，多传感器信息融合技术日益受到关注。然而，在多传感器环境下，如何有效地融合来自不同传感器的信息，并保证信息融合的实时性和一致性，仍然是一个挑战。

针对上述问题，本文提出了一种基于分布式混合共识的平方根立方正交信息滤波器 (DHCSQKF)。该滤波器采用平方根立方卡尔曼滤波器 (SCKF) 进行状态估计，SCKF通过采用Cubature规则对非线性系统进行逼近，有效解决了非线性系统的状态估计问题，同时平方根形式保证了数值稳定性。为了实现多传感器数据融合，本文引入了分布式混合共识算法。混合共识算法兼顾了平均共识算法的收敛速度和最大化共识算法的鲁棒性，有效地解决了网络拓扑结构不确定和节点故障等问题，保证了多传感器数据融合的一致性和可靠性。

2 平方根立方卡尔曼滤波器 (SCKF)

SCKF是一种基于Cubature规则的非线性卡尔曼滤波器，它利用Cubature规则逼近非线性函数的积分，从而实现对非线性系统的状态估计。与传统的扩展卡尔曼滤波器 (EKF) 和无迹卡尔曼滤波器 (UKF) 相比，SCKF具有更高的精度和更好的数值稳定性。SCKF主要包括以下步骤：

1. 预测步骤: 根据系统模型预测状态和协方差矩阵。

2. Cubature点选取: 根据预测协方差矩阵选取Cubature点。

3. 非线性变换: 将Cubature点通过非线性系统进行变换。

4. 权重计算: 根据Cubature点计算权重。

5. 更新步骤: 根据测量值更新状态和协方差矩阵。

SCKF通过平方根分解的方式计算协方差矩阵，避免了直接计算协方差矩阵可能造成的数值不稳定性，提高了算法的鲁棒性。

3 分布式混合共识算法

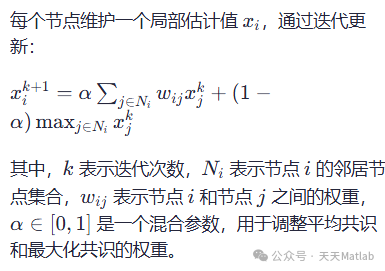

分布式混合共识算法结合了平均共识算法和最大化共识算法的优点。平均共识算法收敛速度快，但对网络拓扑结构和节点故障较为敏感；最大化共识算法鲁棒性强，但收敛速度较慢。混合共识算法通过加权平均的方式融合两种算法的输出，兼顾了收敛速度和鲁棒性。具体算法如下：

4 DHCSQKF算法

DHCSQKF算法将SCKF与分布式混合共识算法结合，实现多传感器环境下的机动目标跟踪。每个传感器节点独立运行一个SCKF，对局部观测数据进行处理，得到局部状态估计和协方差矩阵。然后，利用分布式混合共识算法融合各个节点的局部估计，得到全局状态估计。具体步骤如下：

1. 局部SCKF: 每个传感器节点独立运行SCKF，得到局部状态估计 𝑥^𝑖x^i 和协方差矩阵 𝑃𝑖Pi。

2. 分布式混合共识: 利用分布式混合共识算法融合各个节点的局部状态估计 𝑥^𝑖x^i 和协方差矩阵 𝑃𝑖Pi，得到全局状态估计 𝑥^x^ 和协方差矩阵 𝑃P。

3. 状态更新: 将全局状态估计 𝑥^x^ 和协方差矩阵 𝑃P 用于更新目标状态。

5 仿真实验与结果分析

本文通过仿真实验验证了DHCSQKF算法的有效性。仿真实验中，考虑了具有非线性运动模型和非高斯测量噪声的机动目标，并模拟了多传感器环境。实验结果表明，DHCSQKF算法在跟踪精度、计算效率和抗干扰能力方面均优于传统的EKF、UKF以及基于平均共识的SCKF算法。

6 结论

本文提出了一种基于分布式混合共识的平方根立方正交信息滤波器 (DHCSQKF)，用于解决机动目标跟踪中存在的非线性、非高斯和多传感器数据融合等难题。DHCSQKF算法结合了SCKF的高精度和分布式混合共识算法的鲁棒性，有效地提高了目标跟踪的精度和可靠性。仿真实验结果验证了DHCSQKF算法的有效性和优越性，为多传感器机动目标跟踪提供了一种新的有效方法。未来的研究工作将进一步考虑网络拓扑结构的动态变化以及更复杂的机动目标模型。

📣 部分代码

% clc,clear

Nc = 10; % 其中90个通信节点，随机选择10个感知节点；

[E,posSensor,SenNode] = getConnectivitySparse(Nc);

posSenNode = posSensor(:,SenNode); % 感知节点的位置；

posComNode = posSensor;

posComNode(:,SenNode) = [];  % 去掉感知节点的位置,剩下通信节点的位置；

figure

hold on;

for i = 1:Nc-1

    for j = i+1:Nc

        if E(i,j)

            plot(posSensor(1,[i,j]),posSensor(2,[i,j]),'b-');

        end

    end

end

plot(posSenNode(1,:),posSenNode(2,:),'^','MarkerFaceColor',[1,0,0],'MarkerEdgeColor',[0,0,0]);

plot(posComNode(1,:),posComNode(2,:),'sk');

h1 = plot(-5000,-5000,'^','MarkerFaceColor',[1,0,0],'MarkerEdgeColor',[0,0,0]);

h2 = plot(-5000,-5000,'sk');

h3 = plot([-5000,-6000],[-5000,-6000],'b-');

axis([-4000,4000,-4000,4000]);

legend([h1,h2,h3],'Sensor Nodes','Communication Nodes','Communication Link');

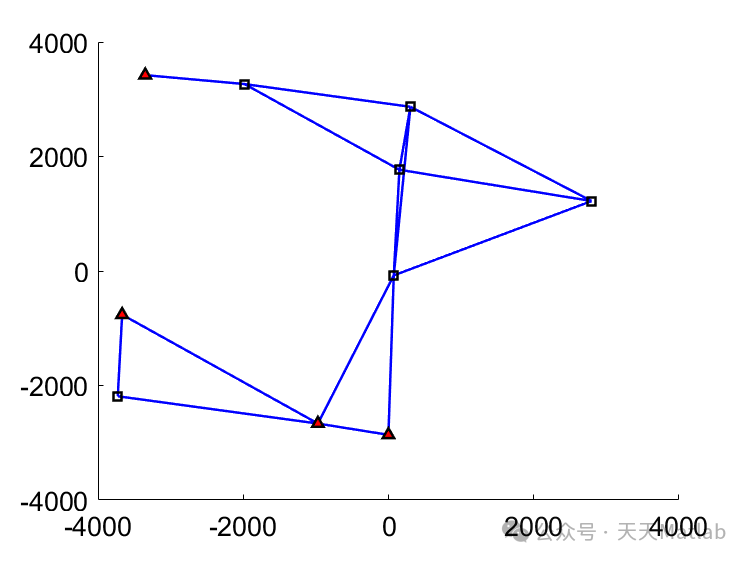

⛳️ 运行结果
