【流体】基于纳维-斯托克斯方程模拟平板上的超音速流动附matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

超音速流动，因其复杂的物理现象和广泛的工程应用，一直是流体力学研究的热点领域。平板作为最基本的几何形状，其上的超音速流动模拟能够为理解激波、边界层相互作用等关键现象提供重要的理论基础和数值验证。本文将深入探讨基于纳维-斯托克斯方程对平板超音速流动的模拟，涵盖方程组的建立、数值方法的选择、结果分析以及存在的挑战等方面。

一、 控制方程组：纳维-斯托克斯方程

描述可压缩粘性流动的基本方程组是纳维-斯托克斯方程，它包含了质量守恒、动量守恒和能量守恒三个基本守恒定律。对于二维稳态绝热超音速流动，其无量纲形式的雷诺平均纳维-斯托克斯方程（RANS）可表示为：

• 连续性方程: ∂ρ/∂x + ∂(ρu)/∂x + ∂(ρv)/∂y = 0

• x方向动量方程: ∂(ρu)/∂t + ∂(ρu² + p)/∂x + ∂(ρuv)/∂y = -∂τ_xx/∂x - ∂τ_xy/∂y

• y方向动量方程: ∂(ρv)/∂t + ∂(ρuv)/∂x + ∂(ρv² + p)/∂y = -∂τ_yx/∂x - ∂τ_yy/∂y

• 能量方程: ∂(ρE)/∂t + ∂(ρu(E+p/ρ))/∂x + ∂(ρv(E+p/ρ))/∂y = -∂q_x/∂x - ∂q_y/∂y + ∂(uτ_xx + vτ_xy)/∂x + ∂(uτ_yx + vτ_yy)/∂y

其中，ρ为密度，u和v分别为x和y方向的速度分量，p为压力，E为单位质量的总能量，τ_ij为粘性应力张量，q_i为热通量矢量。 对于理想气体，状态方程为p = ρRT，其中R为气体常数，T为温度。 粘性应力张量和热通量矢量的具体表达式需要根据牛顿粘性定律和傅里叶热传导定律确定，并引入湍流模型来处理湍流效应。

二、 数值方法

求解上述非线性偏微分方程组，需要采用数值方法。常用的方法包括有限差分法、有限体积法和有限元法。 由于超音速流动中存在激波等间断现象，有限体积法因其守恒性好，在处理激波方面具有优势，因此被广泛应用。 具体实施中，需要选择合适的离散格式，例如迎风格式（例如Roe格式、AUSM格式等）来捕捉激波，并采用适当的边界条件处理。

对于平板超音速流动，远场边界条件通常采用超音速外流条件，平板表面采用无滑移条件和绝热条件。 此外，还需要考虑网格的生成，精细的网格能够更好地捕捉边界层和激波结构，但同时也增加了计算成本。 因此，需要根据计算精度和计算资源进行权衡。

三、 湍流模型

由于超音速流动中普遍存在湍流，需要引入湍流模型来闭合RANS方程组。常用的湍流模型包括k-ε模型、k-ω模型以及雷诺应力模型（RSM）等。 k-ε模型因其计算效率高而被广泛应用，但其精度相对较低，尤其在处理复杂流动结构时。 k-ω模型在近壁区精度更高，而RSM则能够提供更精确的湍流信息，但计算成本也更高。 选择合适的湍流模型取决于计算精度和计算资源的平衡。

四、 结果分析与讨论

数值模拟的结果通常包含压力分布、速度分布、密度分布以及激波位置等信息。 通过分析这些结果，可以研究激波的强度、位置以及边界层的发展情况。 可以与实验结果或理论解进行比较，验证数值模拟的精度和可靠性。 此外，还可以通过改变来流马赫数、雷诺数等参数，研究不同条件下平板超音速流动的特性。

五、 挑战与展望

尽管纳维-斯托克斯方程能够较好地描述超音速流动，但其数值模拟仍然面临一些挑战：

• 高雷诺数流动: 高雷诺数流动计算量巨大，需要采用高效的数值算法和高性能计算资源。

• 激波捕捉: 精确捕捉激波的位置和强度，需要采用高精度和高分辨率的数值方法。

• 湍流模型: 湍流模型的精度直接影响计算结果的可靠性，需要开发更精确和更有效的湍流模型。

• 边界层分离: 在某些条件下，边界层可能会发生分离，这使得数值模拟更加复杂。

未来的研究方向包括：开发更高效、更精确的数值方法；发展更先进的湍流模型；结合实验和理论研究，进一步完善对超音速流动的理解。 高精度计算技术的进步和高性能计算资源的提高，将为进一步研究超音速流动提供有力支持。

总而言之，基于纳维-斯托克斯方程模拟平板上的超音速流动是一个复杂但重要的研究课题。 通过合理选择数值方法、湍流模型以及边界条件，能够获得较为准确的模拟结果，为工程设计和科学研究提供重要的参考依据。 然而，该领域的研究仍然面临诸多挑战，需要不断探索和改进，以推动超音速流动模拟技术的进步。

📣 部分代码

% At the boundaries there is only one possibility: a forward difference when i,j = 1 and a rearward difference when i,j = IMAX,JMAX.

% To compute du_dx:

if (strcmp(call_case, 'Predict_E'))

    for i = 2:IMAX

        for j = 1:JMAX

            du_dx(j,i) = (u(j,i) - u(j,i-1))/DX; % Rearward difference (opposite to predictor)

        end

    end

    du_dx(:,1) = (u(:,2) - u(:,1))/DX; % Forward at i = 1

elseif (strcmp(call_case, 'Correct_E'))

    for i = 1:IMAX-1

        for j = 1:JMAX

            du_dx(j,i) = (u(j,i+1) - u(j,i))/DX; % Forward difference (opposite to corrector)

        end

    end

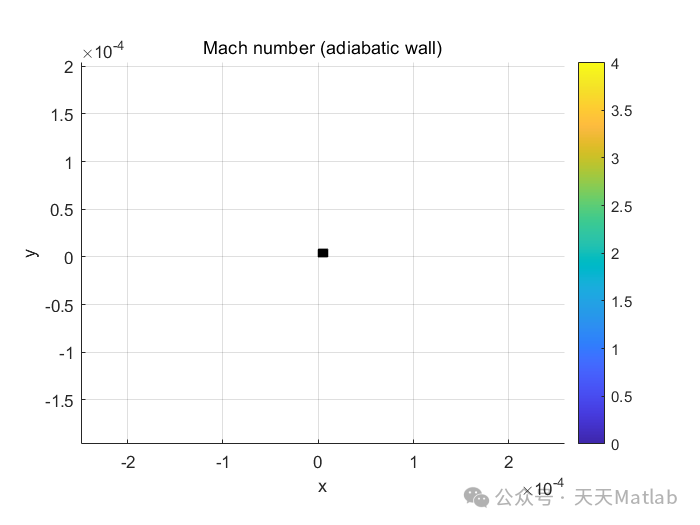

⛳️ 运行结果
