微带线作为一种重要的传输线结构，广泛应用于现代微波和射频系统中。其结构简单、易于制造，且具有良好的特性阻抗控制能力。然而，由于其开放式结构，精确分析微带线中的电势和场分布并非易事。解析解通常难以获得，而数值方法则提供了有效的替代途径。有限差分法 (Finite Difference Method, FDM) 作为一种经典的数值方法，凭借其简单易懂和实现方便的特点，在求解微带线电磁场分布问题中得到了广泛应用。本文将详细探讨 FDM 在求解拉普拉斯方程，进而分析微带线中电势和场分布的应用。

微带线通常由一层介质基板上的金属导体条构成。为了简化分析，我们通常采用准静态近似，忽略时变效应。在准静态条件下，电场满足拉普拉斯方程：

∇²V = 0

其中，V 为电势。对于二维微带线结构，拉普拉斯方程可写为：

∂²V/∂x² + ∂²V/∂y² = 0

FDM 的核心思想是将连续的微分方程离散化，将其转化为代数方程组进行求解。通过在微带线横截面上建立网格，将电势 V 在每个网格点上进行离散化表示。采用中心差分格式对拉普拉斯方程进行离散化：

(V(i+1,j) - 2V(i,j) + V(i-1,j)) / Δx² + (V(i,j+1) - 2V(i,j) + V(i,j-1)) / Δy² = 0

其中，(i,j) 表示网格点的坐标，Δx 和 Δy 分别表示 x 方向和 y 方向的网格步长。为了方便计算，通常选择 Δx = Δy = Δ。上述离散方程可以简化为：

4V(i,j) - V(i+1,j) - V(i-1,j) - V(i,j+1) - V(i,j-1) = 0

对微带线横截面上的所有网格点，都可以建立类似的方程。边界条件的设置至关重要。对于微带线，通常采用狄利克雷边界条件，即在导体表面上电势为常数 (例如，设为 0)，而在远离导体的边界上，可以采用各种边界条件，例如零电势或其他合适的近似条件，这取决于具体问题和求解区域的大小。这些边界条件将约束部分网格点的电势值，从而构成一个线性方程组。

该线性方程组可以表示为矩阵形式：

AV = b

其中，A 为系数矩阵，V 为电势向量，b 为包含边界条件信息的向量。系数矩阵 A 通常为稀疏矩阵，其非零元素集中在对角线附近。求解该线性方程组可以使用多种数值方法，例如高斯消去法、高斯-赛德尔迭代法、共轭梯度法等。考虑到系数矩阵的稀疏性，迭代法通常比直接法更有效率，尤其是在处理大规模网格时。

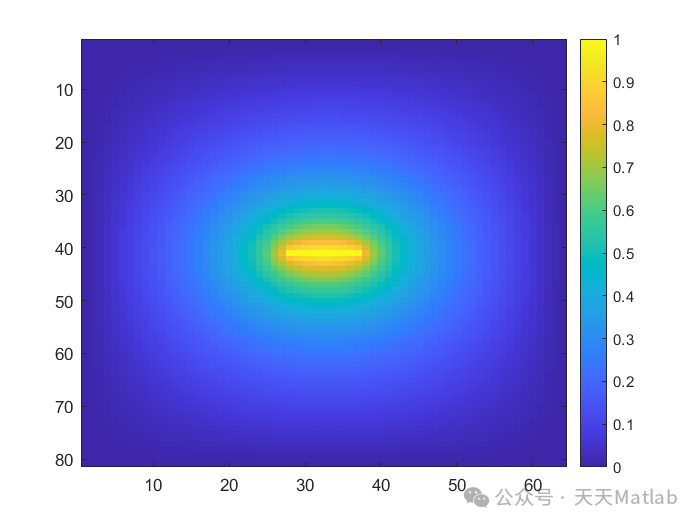

通过求解该线性方程组，可以得到微带线横截面上每个网格点的电势值。一旦获得了电势分布，就可以计算电场：

E = -∇V

利用中心差分格式，可以近似计算电场的 x 和 y 分量。此外，还可以计算其他电磁场参数，例如电容、特性阻抗等。这些参数对于微带线的设计和应用至关重要。

然而，FDM 方法也存在一些局限性。例如，网格精度对结果的准确性有显著影响。过粗的网格会导致结果精度降低，而过密的网格则会增加计算量。此外，FDM 在处理具有复杂几何形状的结构时，可能会遇到困难，需要进行复杂的网格划分和处理。相比之下，有限元法 (FEM) 在处理复杂几何结构方面具有更大的优势。

总结而言，FDM 提供了一种简单而有效的方法来求解微带线中的拉普拉斯方程，从而分析其电势和场分布。虽然 FDM 存在一定的局限性，但其易于理解和实现的特点使其仍然是微带线电磁场分析中一种常用的数值方法，尤其是在处理较为简单的几何结构时。选择合适的网格大小和迭代方法，并结合适当的边界条件，可以提高计算精度和效率，从而为微带线设计提供可靠的理论支撑。未来的研究可以关注如何改进 FDM 方法，例如采用更高阶的差分格式，或者结合自适应网格技术，以提高计算精度和效率，进一步拓展其在微带线以及其他电磁问题中的应用
